Dakankers & dakconsoles

Dakankers & dakconsoles

Zonnepanelen, thermische collectoren of warmtepomp plaatsen op een dak mét dakbedekking? Vaak is het verstandig om het montagesysteem te verankeren aan de dakconstructie in plaats van met ballast te werken. Deze montagemethode zie je veel bij een schuin dak met dakbedekking, hoge woontoren, lichte dakconstructie, open gebied of bijvoorbeeld woning aan de kust.



Compleet montagesysteem

Voor dergelijke projecten gebruik je ons ballastvrije montagesysteem. Hierbij gebruik je speciale dakankers & dakconsoles voor een stormvaste & 100% waterdichte montage aan het dak. Deze bevestigingsmaterialen maken onderdeel uit van een compleet, doorgerekend montagesysteem inclusief rails en eventueel additionele materialen. Op zo’n compleet systeem, ondergelegd met een projectberekening, geven we 10 jaar systeemgarantie. Bij zo’n calculatie houden we rekening met allerlei omgevingsinvloeden zoals maximale wind- en sneeuwlast, hoogte van het gebouw, terreincategorie enzovoorts. Uit de berekening blijkt bijvoorbeeld hoeveel en welke type anker er nodig is én waar je die precies moet plaatsen.



Losse ankers & consoles

Sommige installatiebedrijven willen graag losse dakconsoles & dakankers afnemen. Dat is sinds kort mogelijk, echter wel zonder garantie. Omdat ieder type dak & situatie anders is, zijn er veel verschillende type ankers & dakconsoles. Hieronder een overzicht van de meest toegepaste en nog extra uitleg over de dakconsole.



Dakconsole

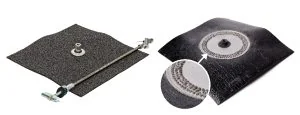

De dakconsole is een RVS-rozet met daaraan een membraam van bitumen, epdm of pvc. Omdat wij een waterdicht dak willen garanderen, worden de dakconsoles uitgerust met precies hetzelfde merk en type dakbedekking als op locatie. Bij de productie wordt de dakbedekking alvast waterdicht ingewerkt aan het rozet. Bij het project hoef je het membraam dus alleen waterdicht in te werken aan de bestaande dakbedekking.

Fixnordix - Jual Solar - Technea - Zonnepanelen op schuin staal dak met dakbedekking



hellend dak – staal

Bij een hellend dak is er sprake van meer zijwaarts druk. Hoe dikker de isolatielaag, hoe meer de druk op het anker toeneemt. Bij hellende daken pas je daarom een extra versteviging console adapter toe. Deze verplaatst de zijwaartse druk naar het deel van het anker dat in de constructie zit.

Bij een hellend staal dak wordt veelal een trapezium kantelanker toegepast. Na het boren, wordt het anker door het gat gedrukt en blijft achter de constructie hangen.





Zonnepanelen op pvc dak leggen



hellend dak – hout

In deze situatie heb je vaak twee type daken. Een constructie met een houten plaat of een dak met houten balken. Afhankelijk van het project pas je een speciale houtschroef toe of een kantelanker. Ook voor een geïsoleerd hellend houten dak hebben we een oplossing.









Fixnordix - Jual Solar - Technea - Zonnepanelen op schuin beton dak met dakbedekking



hellend dak – beton

In het geval van een betonnen dak, zijn er ook twee opties. In de meeste gevallen is er sprake van massief beton. Na het voorboren van het dak, kun je een betonanker plaatsen. Hier is geen plug bij nodig. Is het dak van licht gasbeton? Neem dan even contact op.







Jual Solar - Ballastvrij montagesysteem - Zonnepanelen op stalen geisoleerd dak

plat dak – staal

Heb je een project met een plat staal dak? Voor zowel koude als warme daken hebben we een oplossing! In de meeste situaties wordt een trapezium kantelanker toegepast.











Plat houten dak zonder isolatie met zonnepanelen



plat dak – hout

Net als bij het houten hellend dak, heb je soms houten balken of juist een houten plaat als constructie. Daarnaast heb je daken zonder of met isolatie. Op basis van een projecttekening kunnen we voor je beslissen wat een logische oplossing is.











Jual Solar - Ballastvrij montagesysteem - Massief betonnen dak

plat dak – beton

Zoals aangegeven bij het hellende beton dak, is de bevestigingsmethode verschilt per type betonconstructie. Neem contact op voor advies.











Overzicht ankers

Hieronder een overzicht van veel gebruikte dakankers.

Fixnordic - Jual Solar - Montage anker zonnepanelen - trapezium anker voor staal dak - kantelanker Fixnordic - Jual Solar - Montage anker zonnepanelen - trapezium anker voor staal dak - kantelanker Fixnordic - Jual Solar - Montage anker zonnepanelen - betonanker Fixnordic - Jual Solar - Montage anker zonnepanelen - betonanker























Ben je installateur en benieuwd welk type anker je nodig hebt? Neem contact op via 058 – 288 47 39.
