Een warmtepomp op plat dak installeren? Dat doe je veilig en stormvast door de buitenunit aan de dakconstructie te fixeren. Met onze totaaloplossing van fabrikant Fixnordic (voorheen Jual Solar) krijg je garantie bij zware stormen. Bovendien geeft Fixnordic 10 jaar garantie op het totale systeem.



Speciaal frame voor warmtepomp op plat dak

Buitenunits hebben een forse afmeting en zijn daardoor gevoelig voor windinvloed. Bij het gebruik van ballast blijft de kans groot dat de warmtepomp omwaait of gaat schuiven. Dat schuiven (caterpilar-werking) heeft ook nadelige gevolgen voor de dakbedekking en kan leiden tot lekkages.

Bij het montageframe van Fixnordic werk je zonder ballast. Desondanks krijg je de garantie dat het systeem ook bij zware stormen blijft staan. De totaaloplossing voor een warmtepomp op plat dak bestaat uit:

  • Dakankers
  • Dakconsoles
  • Montageframe

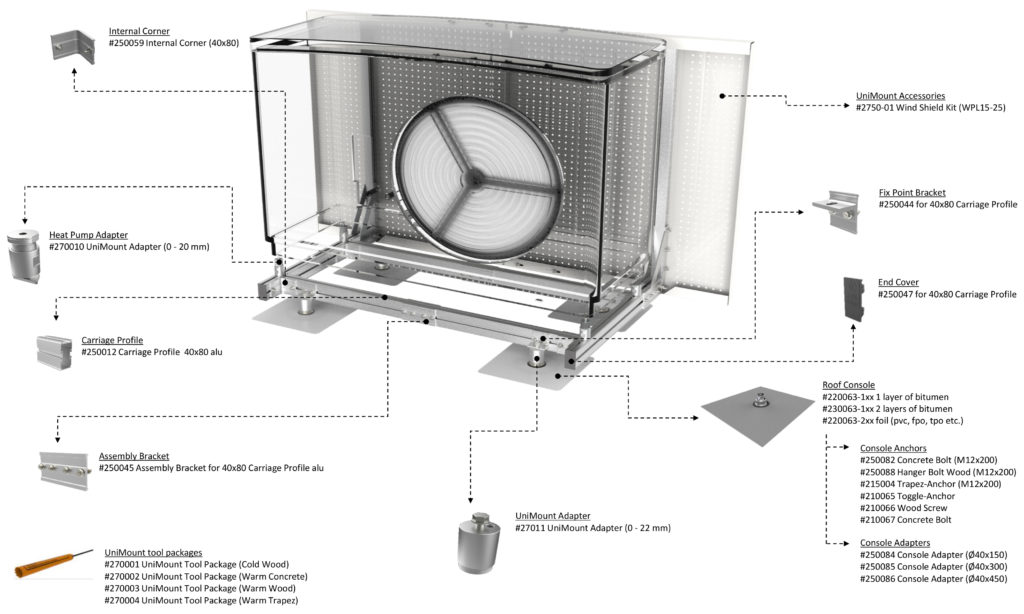

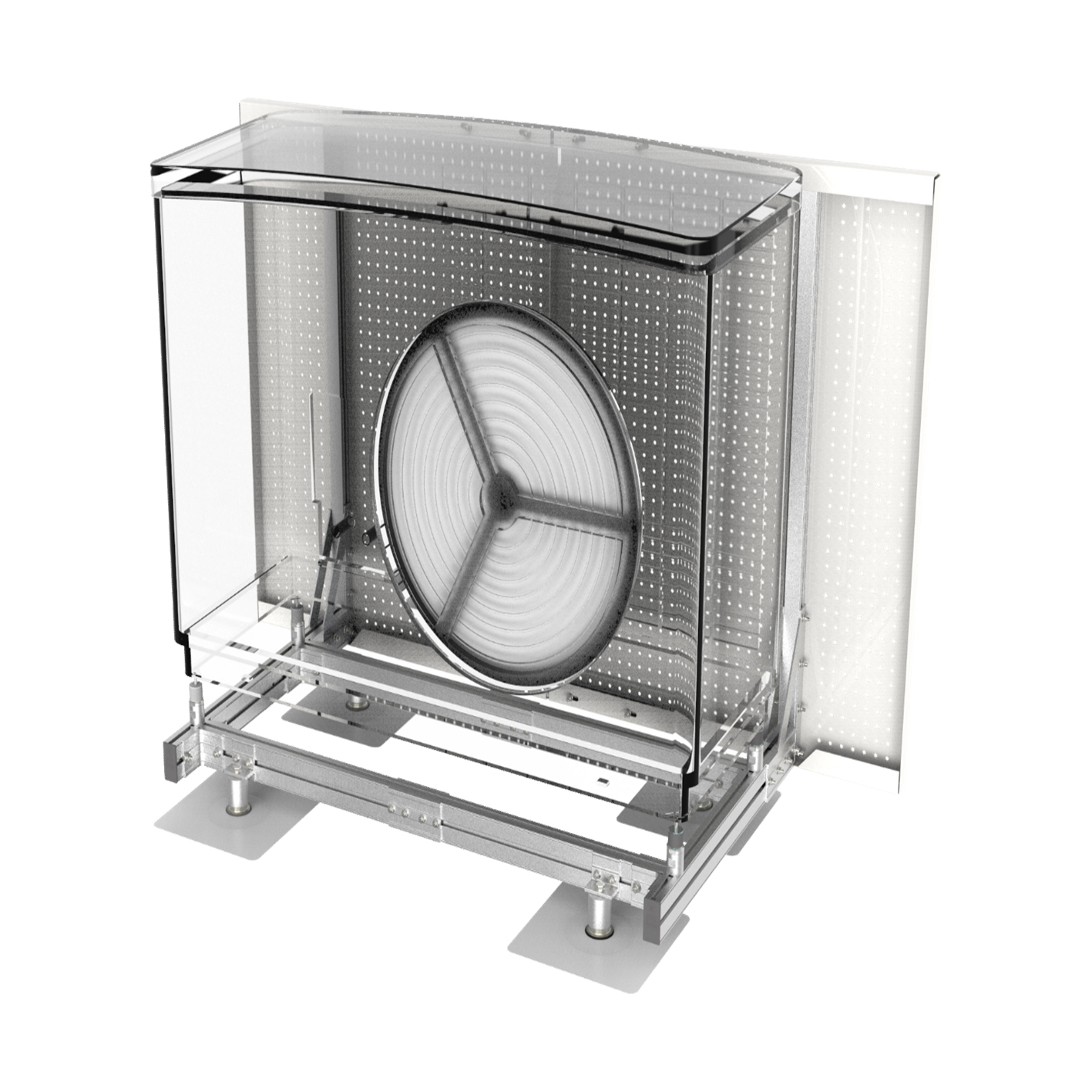

JualSolar warmtepomp montageframe onderdelen overzicht



Montage met dakankers

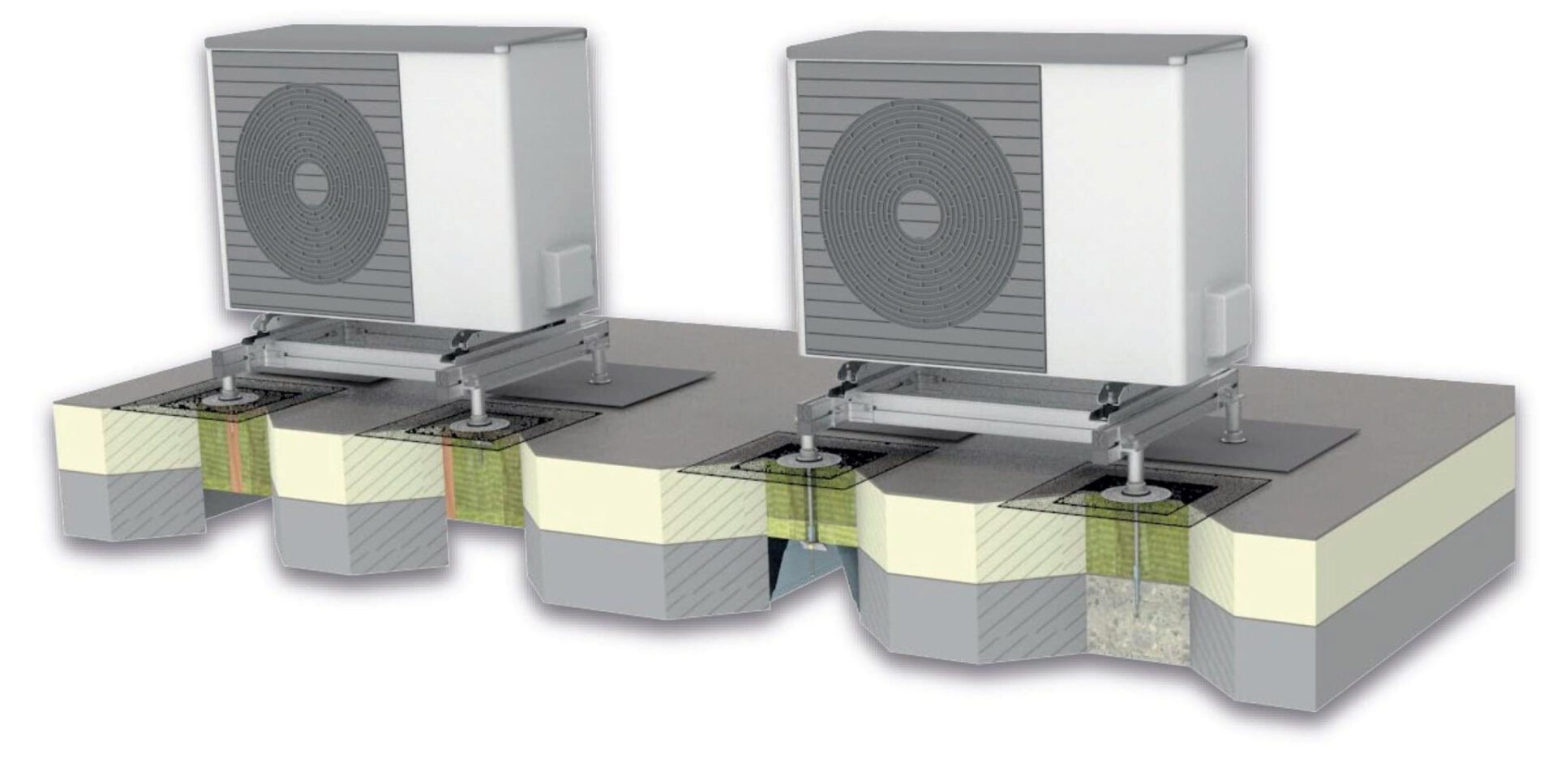

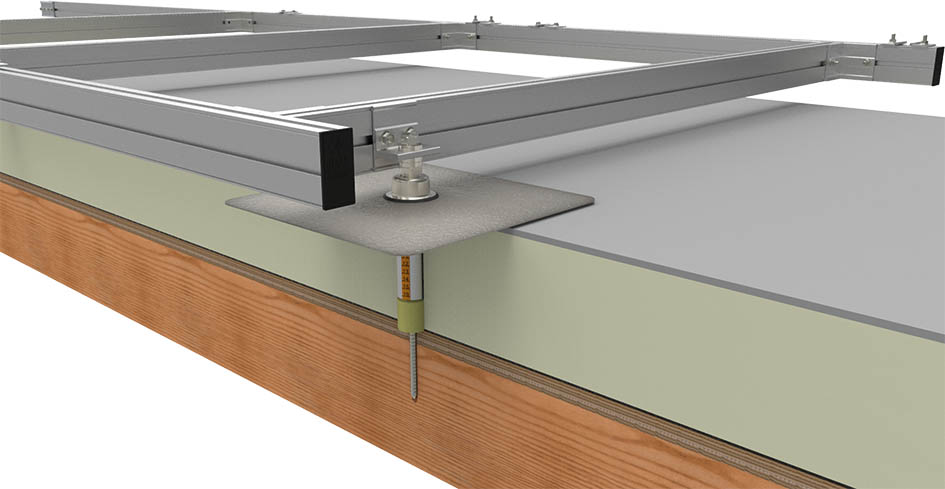

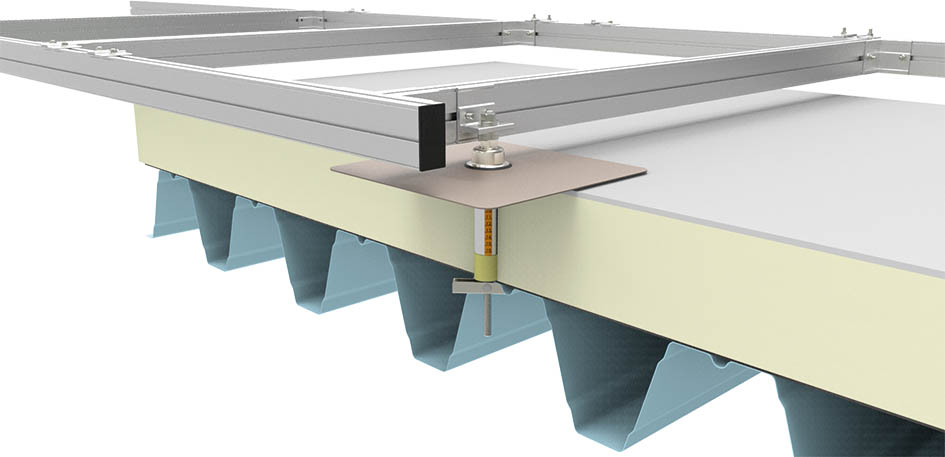

De (maatwerk) dakankers bevestig je rechtstreeks aan aan de betonnen, stalen of houten dakconstructie. Hierdoor worden de ankers en de constructie één geheel en drukt het systeem bijvoorbeeld ook niet op de dakisolatie. Aan het draadeinde van het dakanker bevestig je een dakconsole. Dit is een rozet met daaraan precies dezelfde dakbedekking als op locatie. De installateur/dakdekker kan hierdoor een 100% waterdichte afdichting garanderen.

montagemateriaal-systemen-zonnepanelen-plat-dak-isolatie-hout-beton-sandwich

Geschikt voor

  • Normale en industriële warmtepompen, luchtbehandelingskasten etc.
  • Warme en koude daken
  • Daken met EPDM, PVC of bitumen dakbedekking

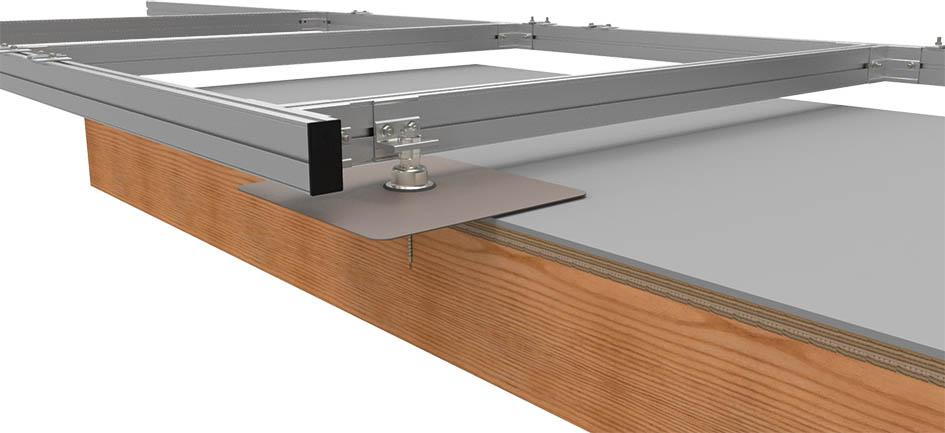

  • Stalen, betonnen en houten dakconstructies
  • Zeer grote hoogtes (>80m)





Voordelen montageframe Fixnordic

  • 10 jaar garantie op het totale systeem (tot aan de klem)
  • 100% waterdichte oplossing
  • Stormvaste bevestiging
  • Geen druk op de isolatielaag
  • Oplossing voor warmtepompen, airco’s, luchtbehandelingskasten
  • Incl. resonatiedempers
  • Waterpas door in hoogte verstelbare bevestigingspunten
  • Speciale dakdoorvoeren voor leidingwerk





Enkele of seriematige opstelling

Voor enkele warmtepomp-units heeft Fixnordic dit ‘standaard’ montageframe. Moeten er 200 warmtepompen seriematig worden geïnstalleerd? Dan ontwerpt Fixnordic op basis van de projectgegevens een aangepast frame.





Hoe werkt een dakconsole precies?

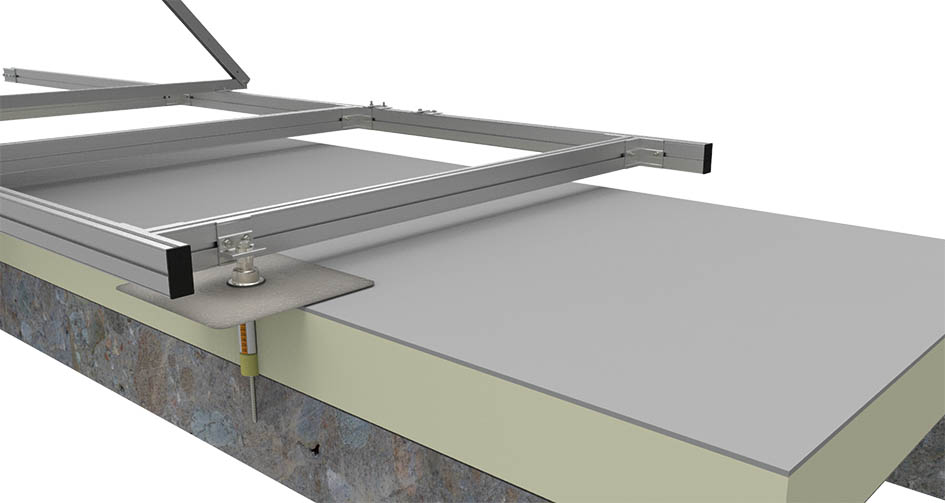

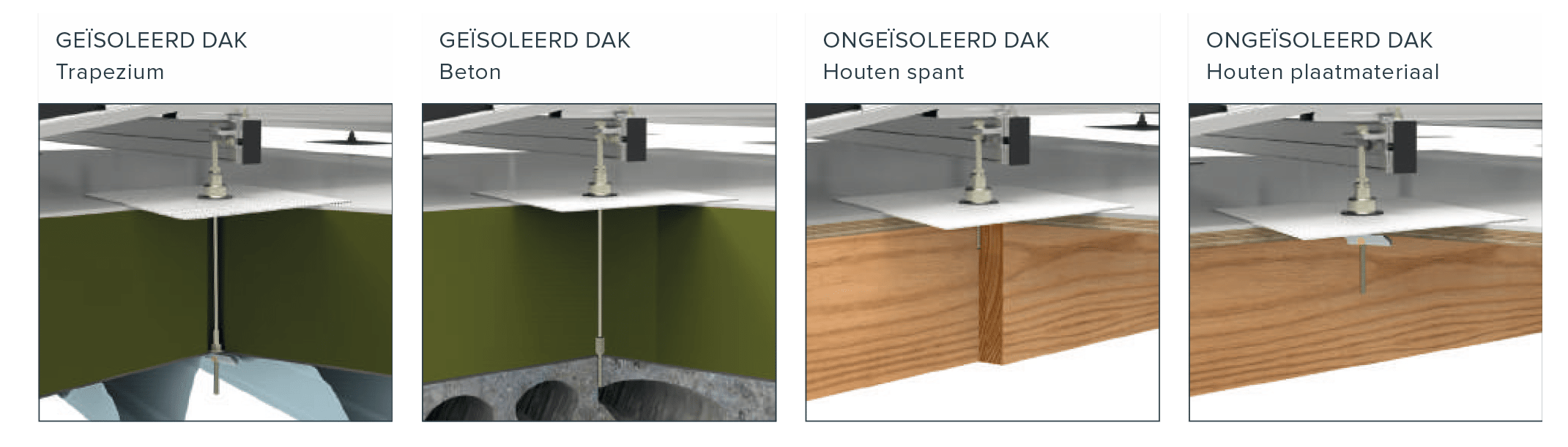

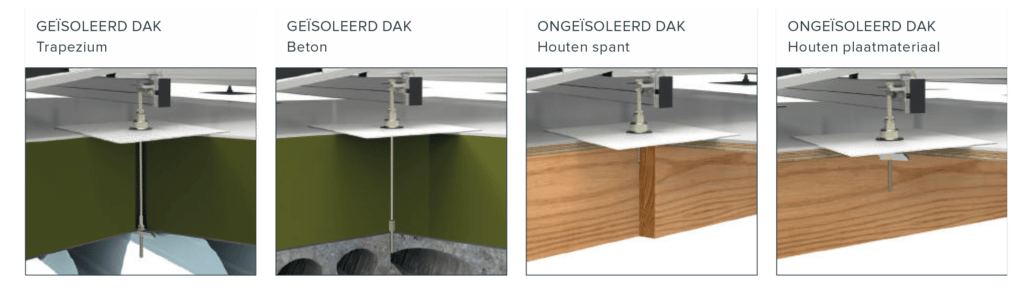

De benodigde dakconsoles zijn per dak verschillend. Je hebt immers platte, ronde en hellende daken. Daarnaast zijn er daken met en zonder isolatie en kan de dakconstructie per project anders zijn.  Onderstaande schets geeft je een globale verwachting bij een betonnen dakconstructie met isolatielaag.

Installatie van het Jual Solar montagesysteem

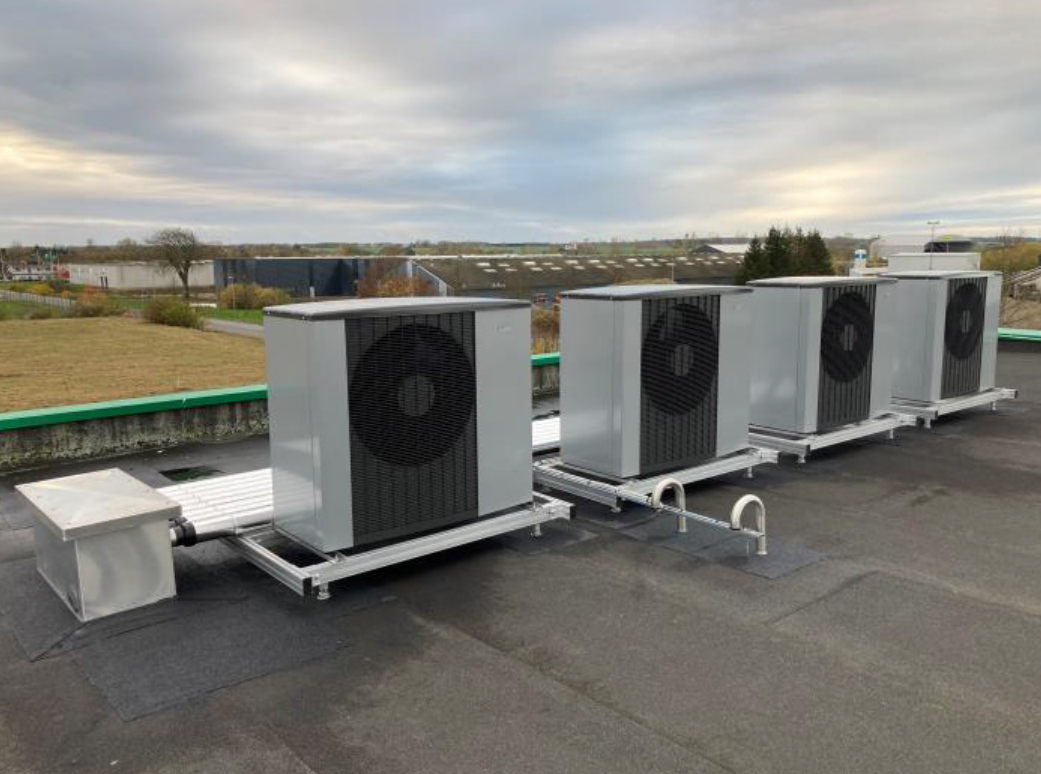

Installatievoorbeeld



Flexibel systeem

Het systeem is zo geconstrueerd met profielen en fixatiepunten, waardoor een twee dimensionale plaatsing mogelijk is. Met één pakket maak je een frame voor tal van klimaatproducten: warmtepompen, airco’s en luchtbehandelingskasten.



Resonantiedempers

Om resonantie binnenshuis te voorkomen, is het frame uitgerust met resonantiedempers

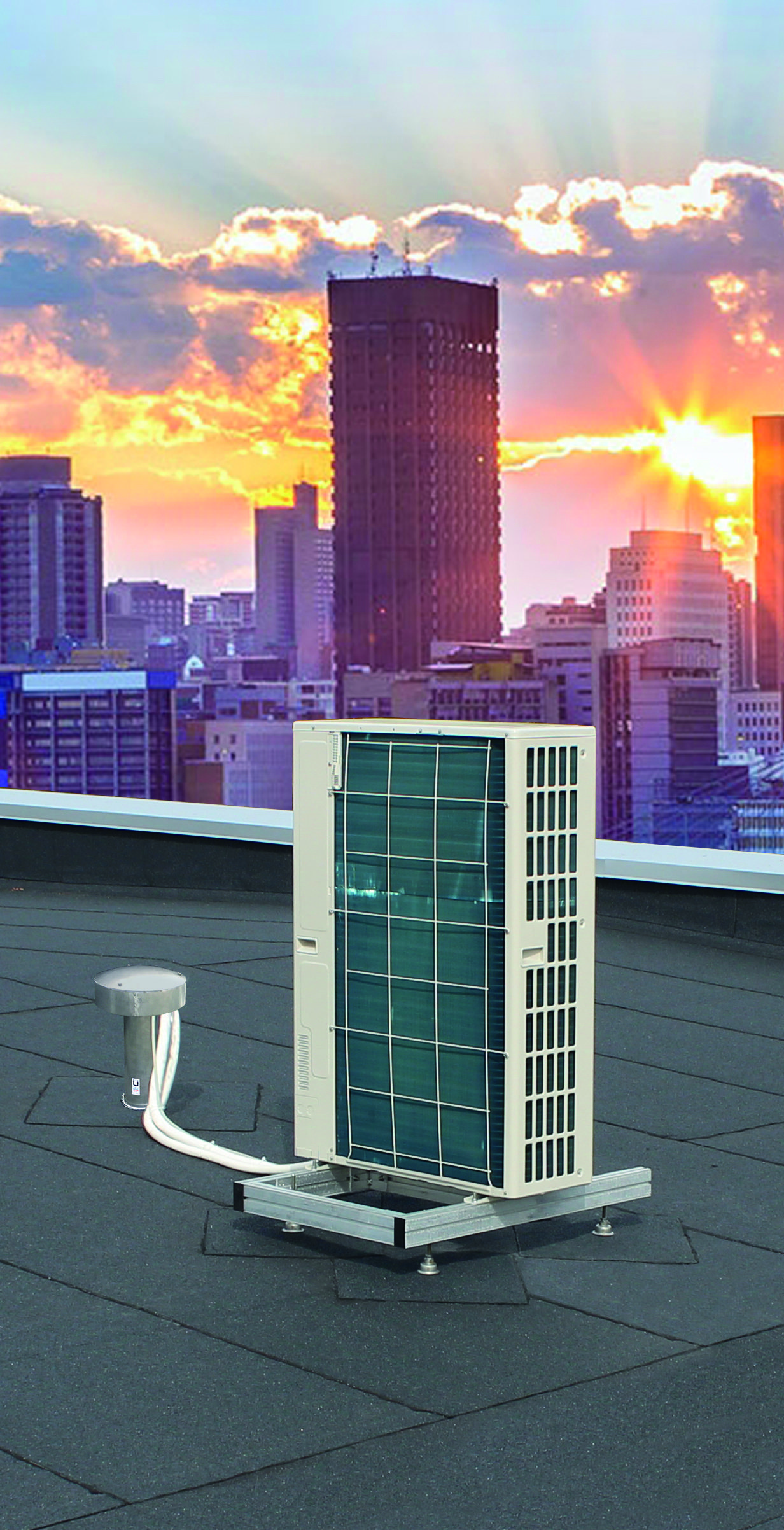

Warmtepomp frame voor op dak

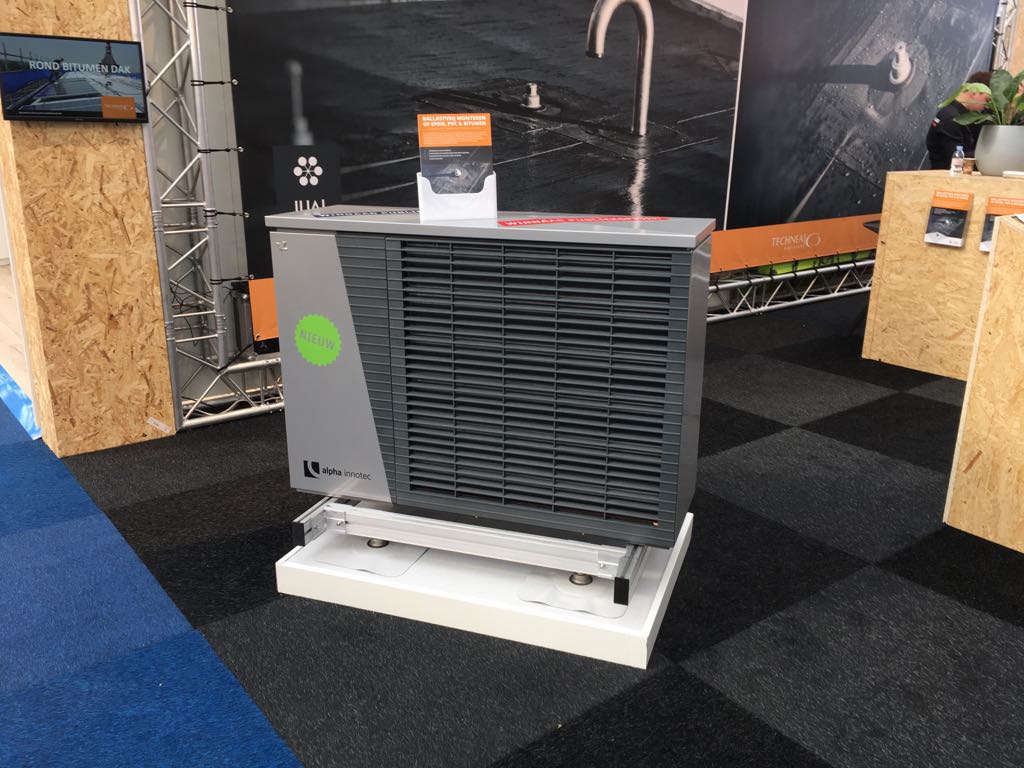

Warmtepompframe op Solar Solutions 2018

In hoogte verstelbaar

De connectoren bieden de mogelijkheid om ieder bevestigingspunten in hoogte te verstellen. Zo kan iedere buitenunit waterpas worden opgeleverd.

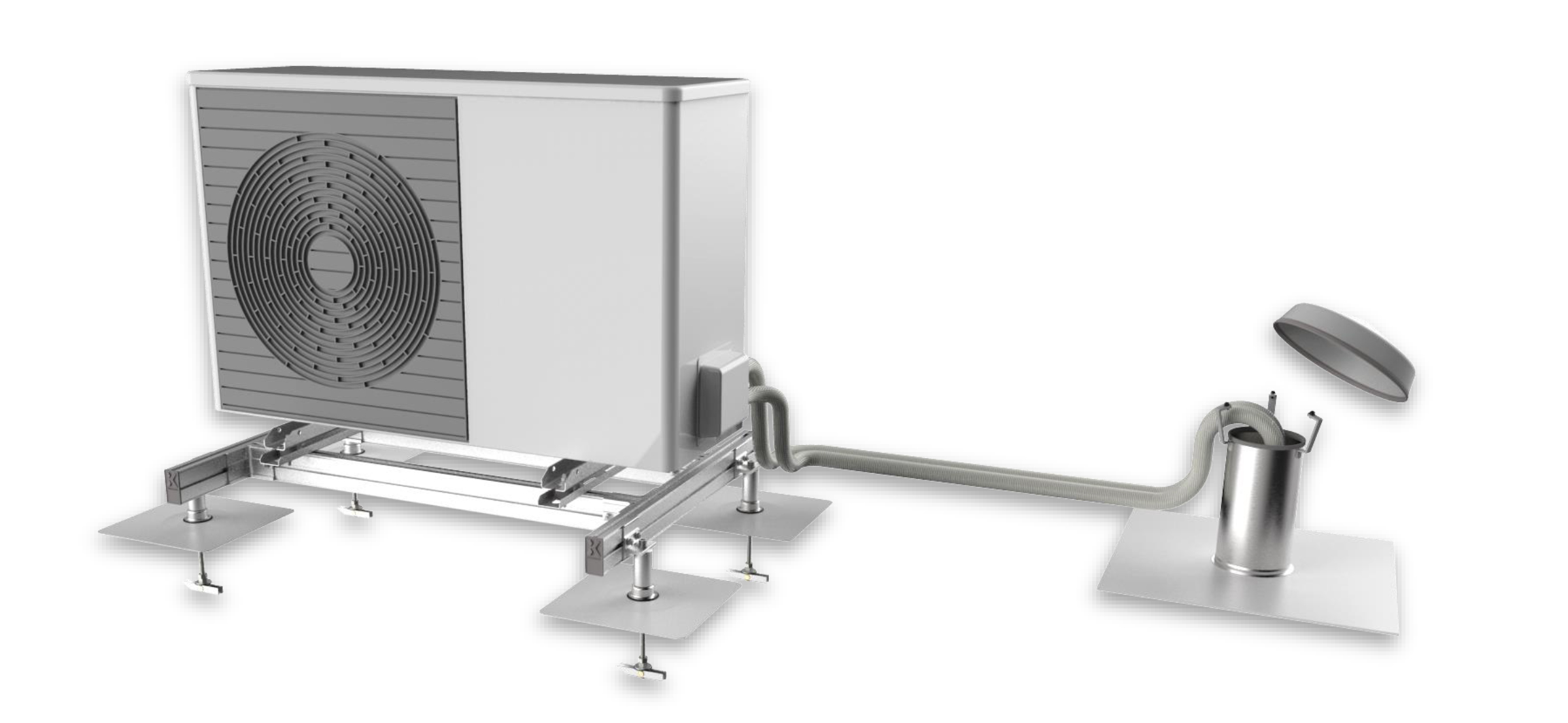

Leidingen en kabels

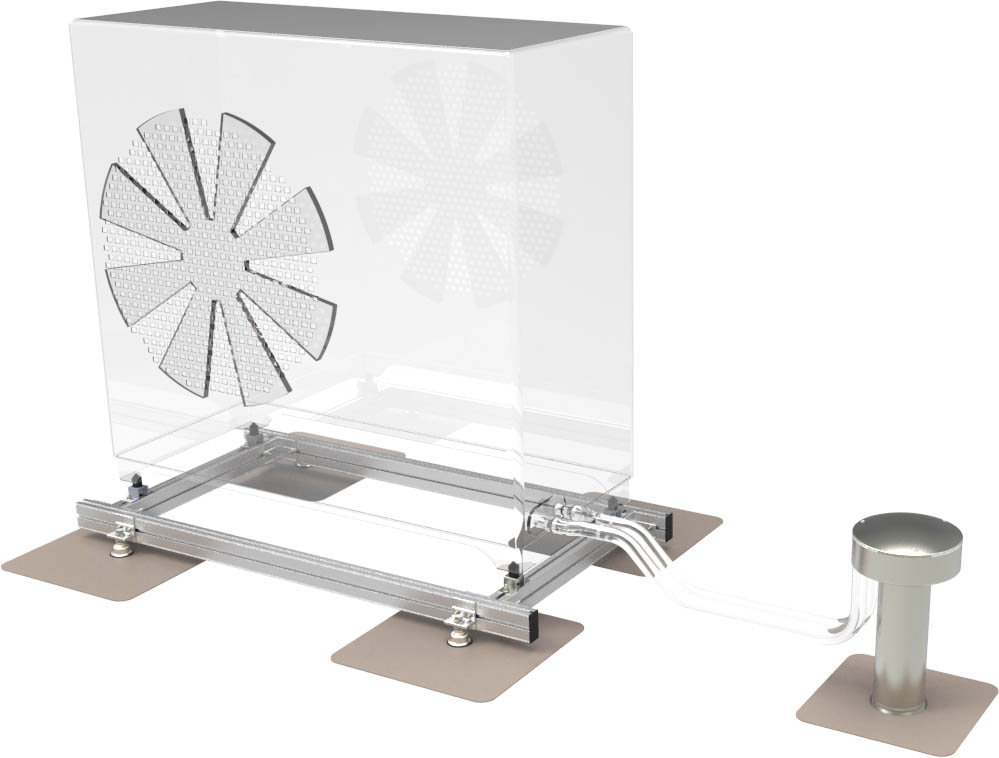

Leidingen of kabels moeten ook een weg vinden door het dak naar de installatie. Om waterdichtheid te garanderen heeft Fixnordic ook speciale dakdoorvoeren die zijn voorzien van dezelfde dakbedekking.
