Zonnepanelen op plat bitumen dak (oost-west)

De IJzershop.nl (voorheen VIHO) is sinds 1954 een begrip op gebied van ijzerwaren. Om het bedrijfspand te verduurzamen is gekozen om zonnepanelen op plat bitumen dak te laten leggen. Betrokken installatiebdrijf Firma Veenstra adviseerde om volledig zonder ballast te werken vanwege de bitumen dakbedekking. Bitumen is immers niet bedoeld om zware gewichten te dragen. In combinatie met verschuiving door windbelasting is het funest voor de dakbedekking. Maar hoe zorg je er dan voor dat de panelen een storm doorstaan? Bij dit project zie je hoe dat in de praktijk werkt.

JualSolar ballastvrij montagesystemen voor bitumen dakbedekking JualSolar ballastvrij montagesystemen voor bitumen dakbedekking

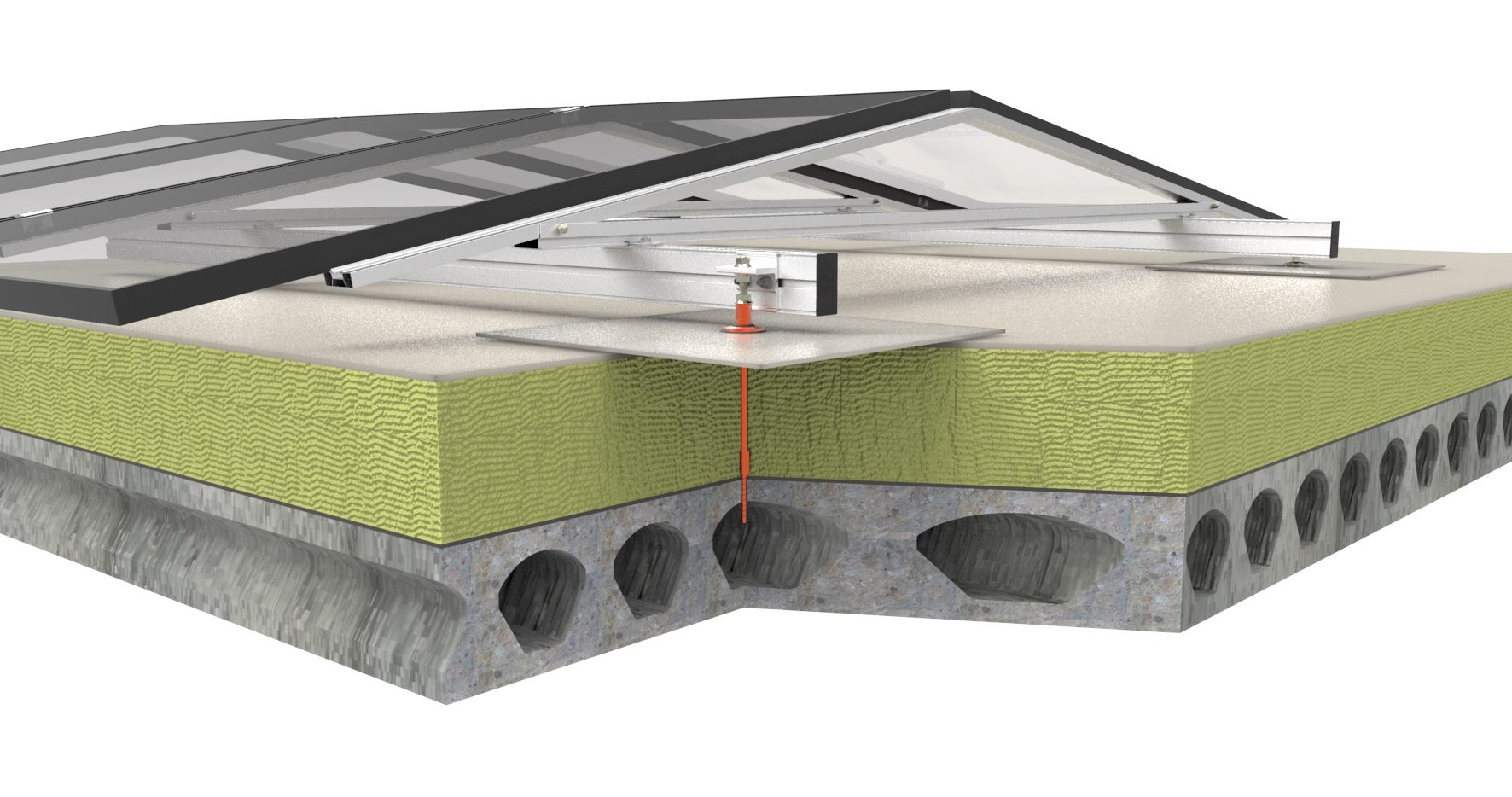

Zonnepanelen in oost-west opstelling op geisoleerd betonnen dak

Voorbeeld: montage van oost-west opstelling op geïsoleerd betonnen dak

Zonnepanelen op plat bitumen dak

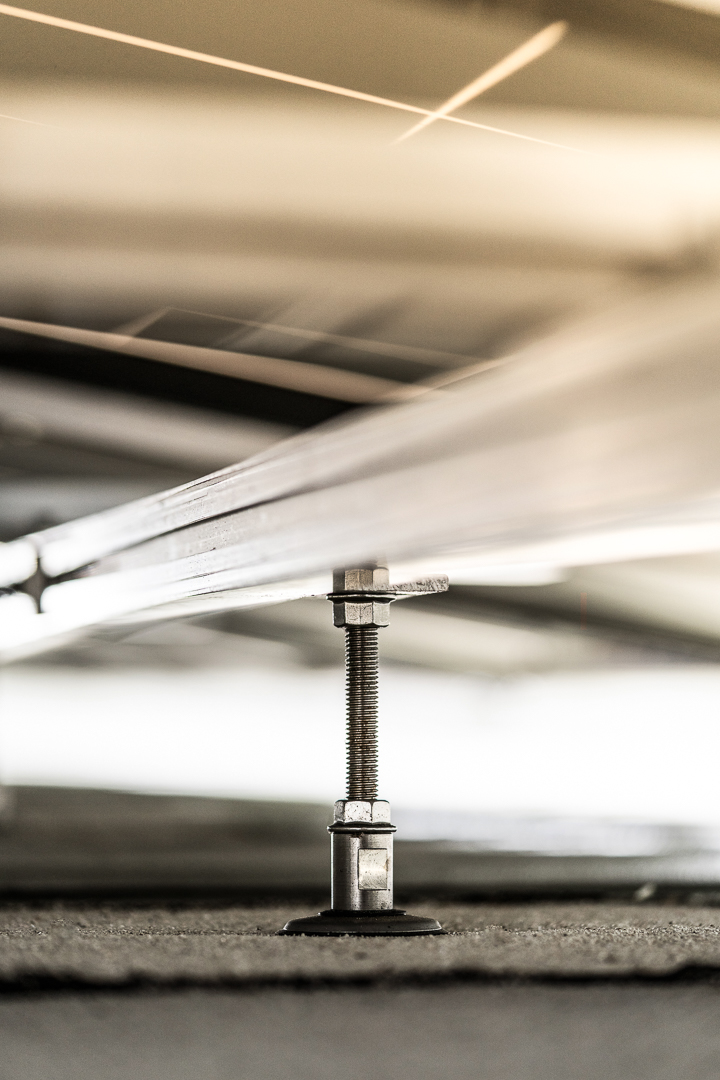

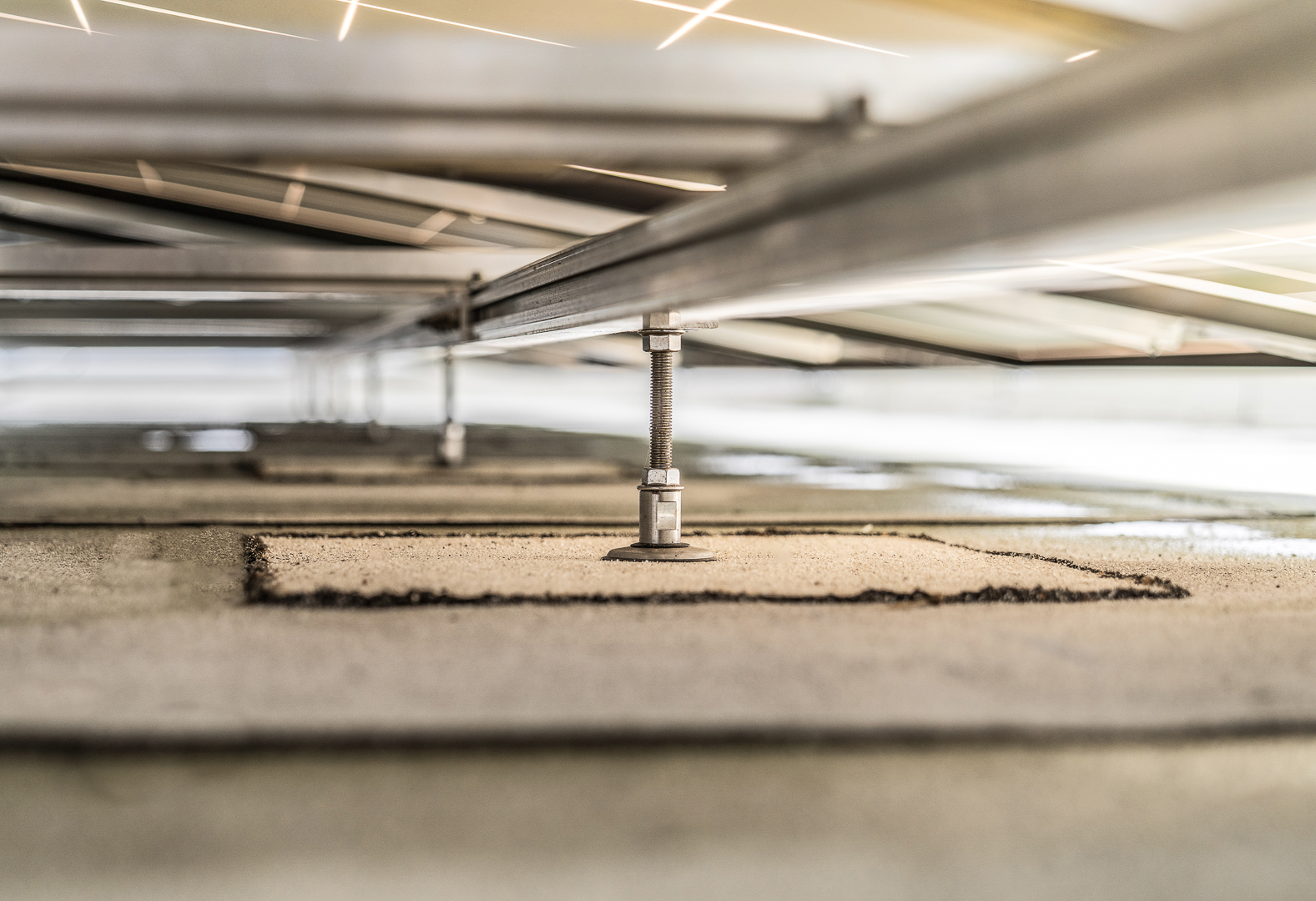

Firma Veenstra gebruikt voor de bevestiging van het oost-west systeem het inmiddels geroemde ballastvrije montagesysteem van fabrikant Jual Solar. Na het uittekenen van de dakopstelling zijn de mannen van Firma Veenstra speciale dakconsoles gaan bevestigen aan de stalen dakconstructie.

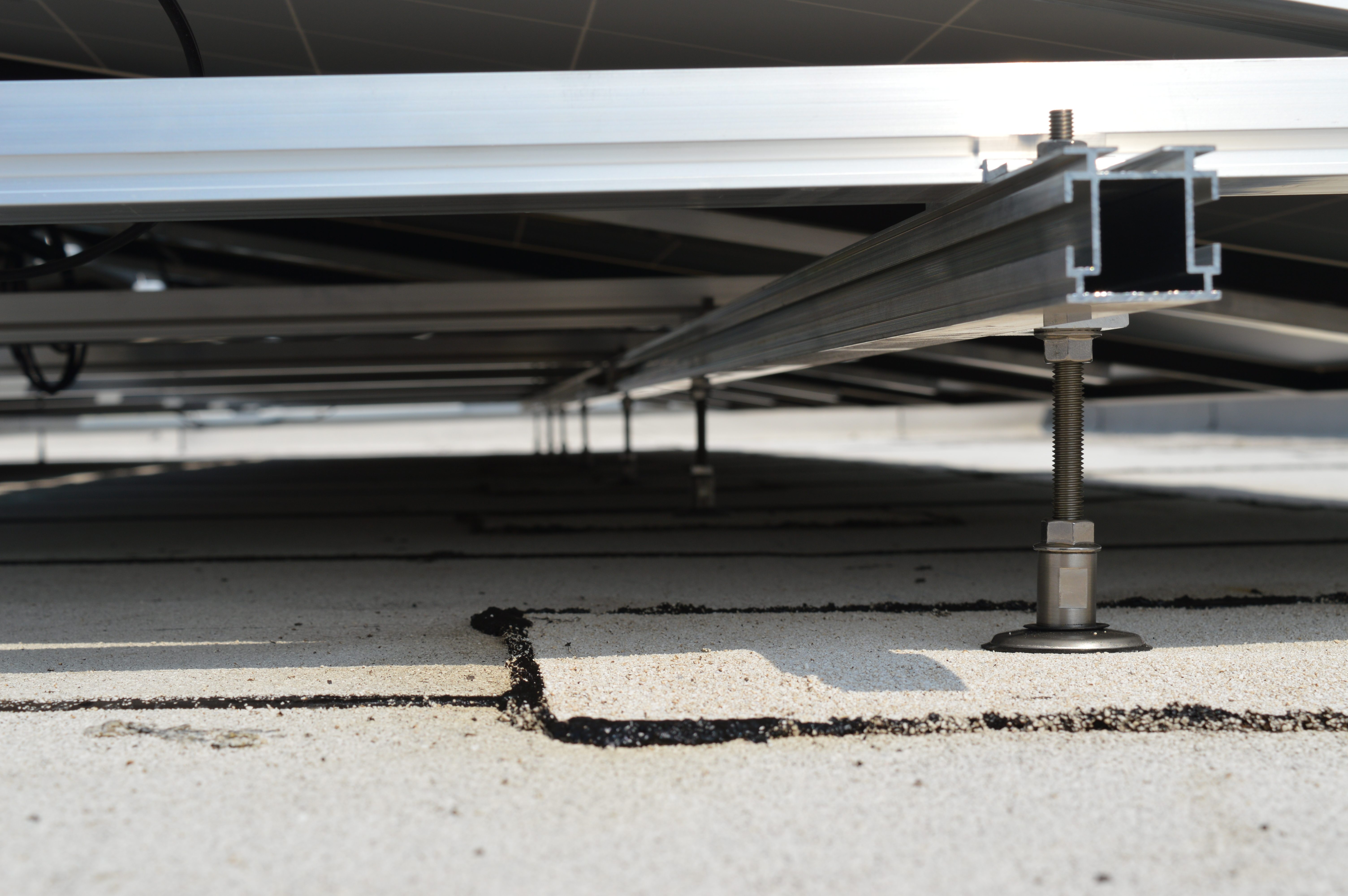

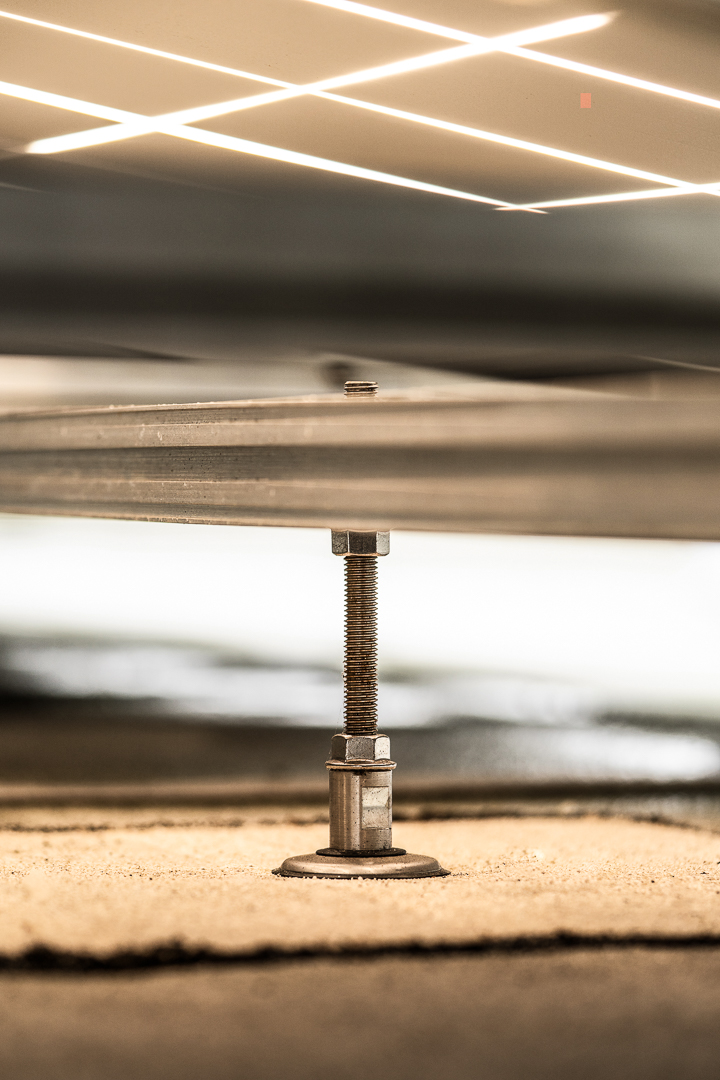

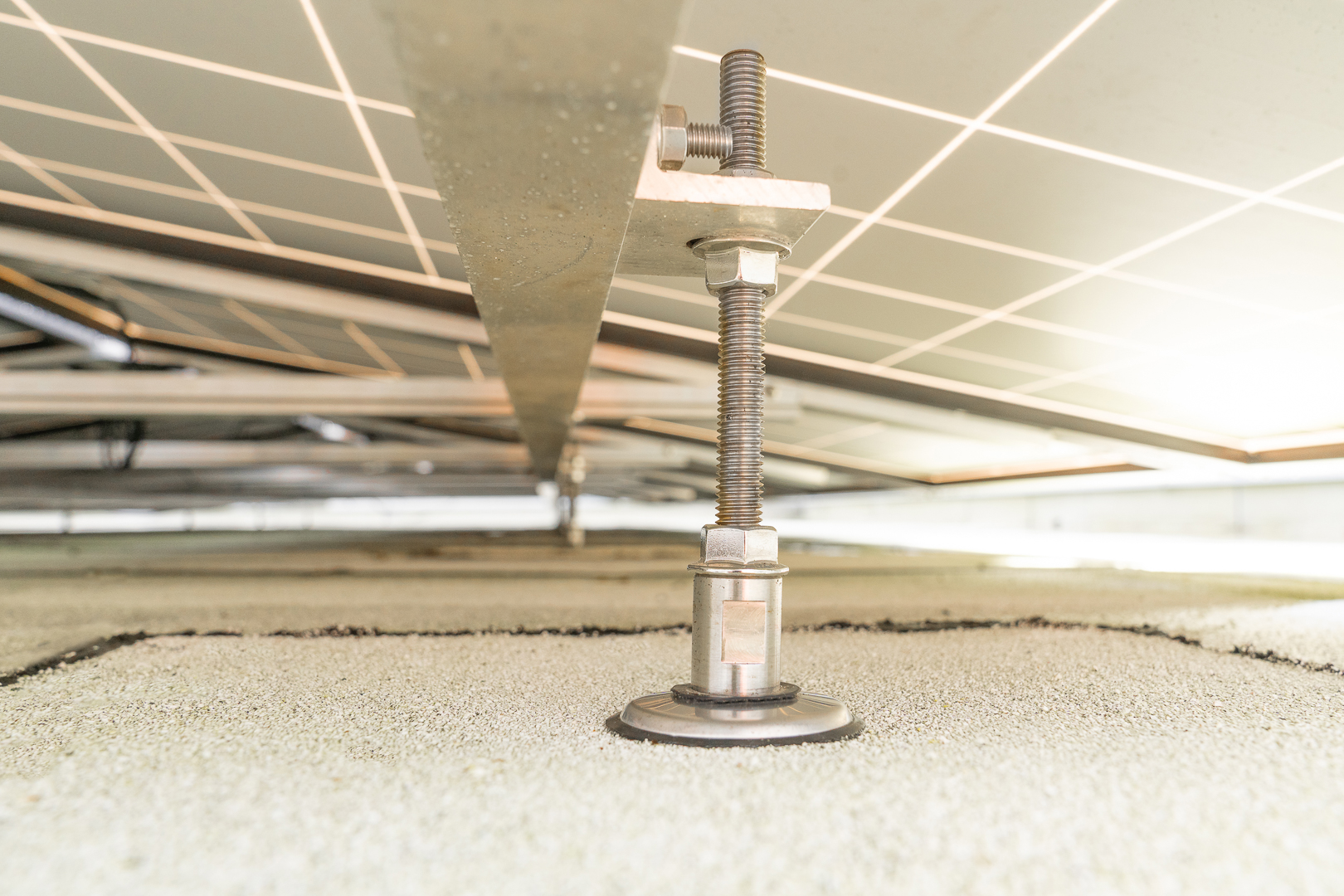

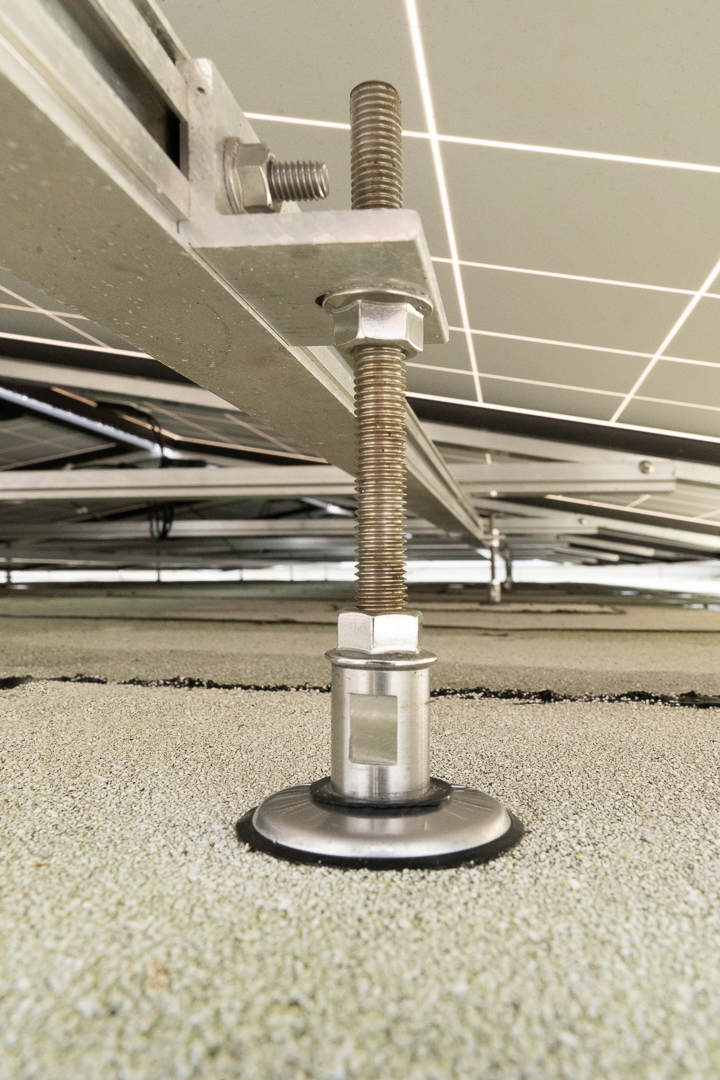

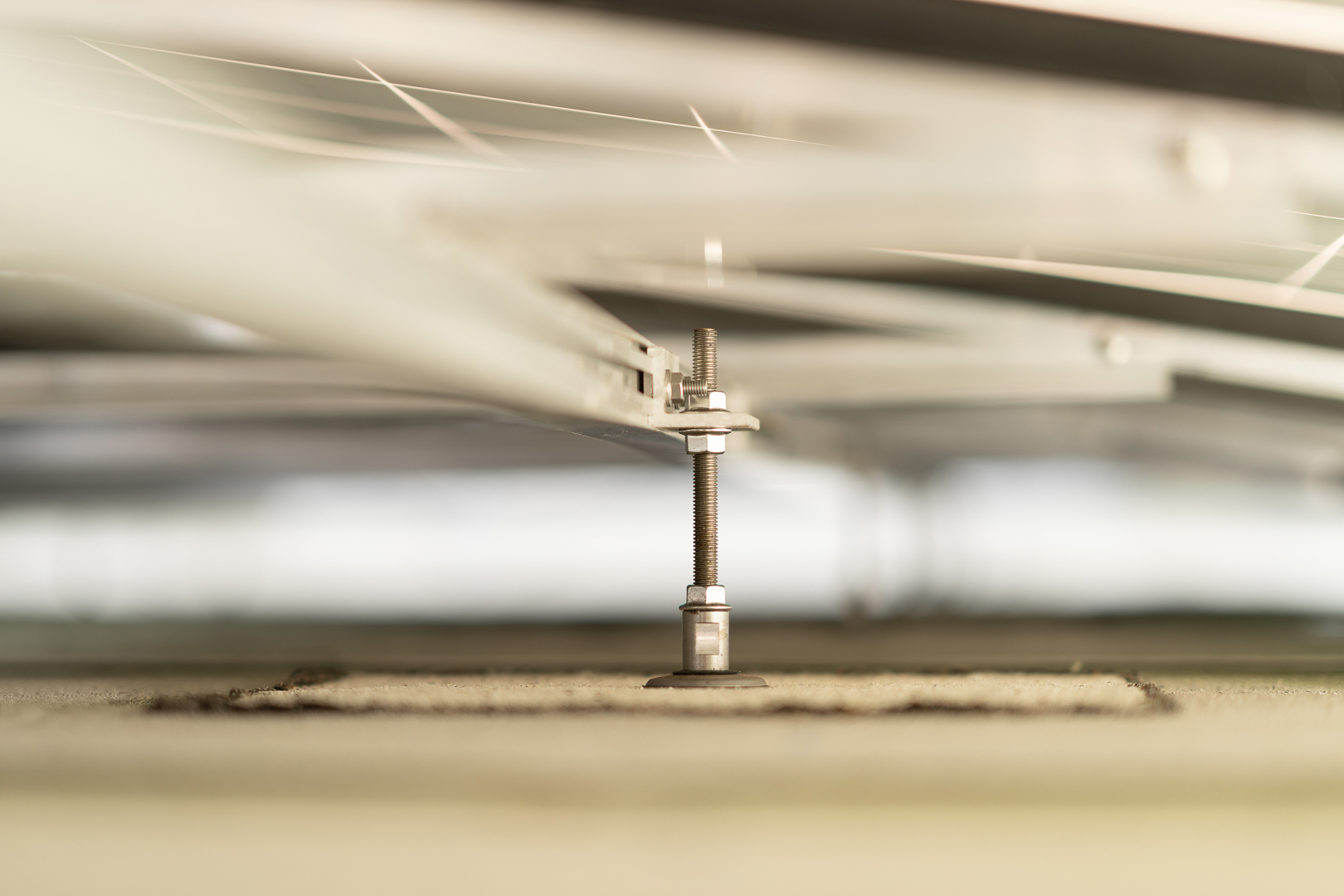

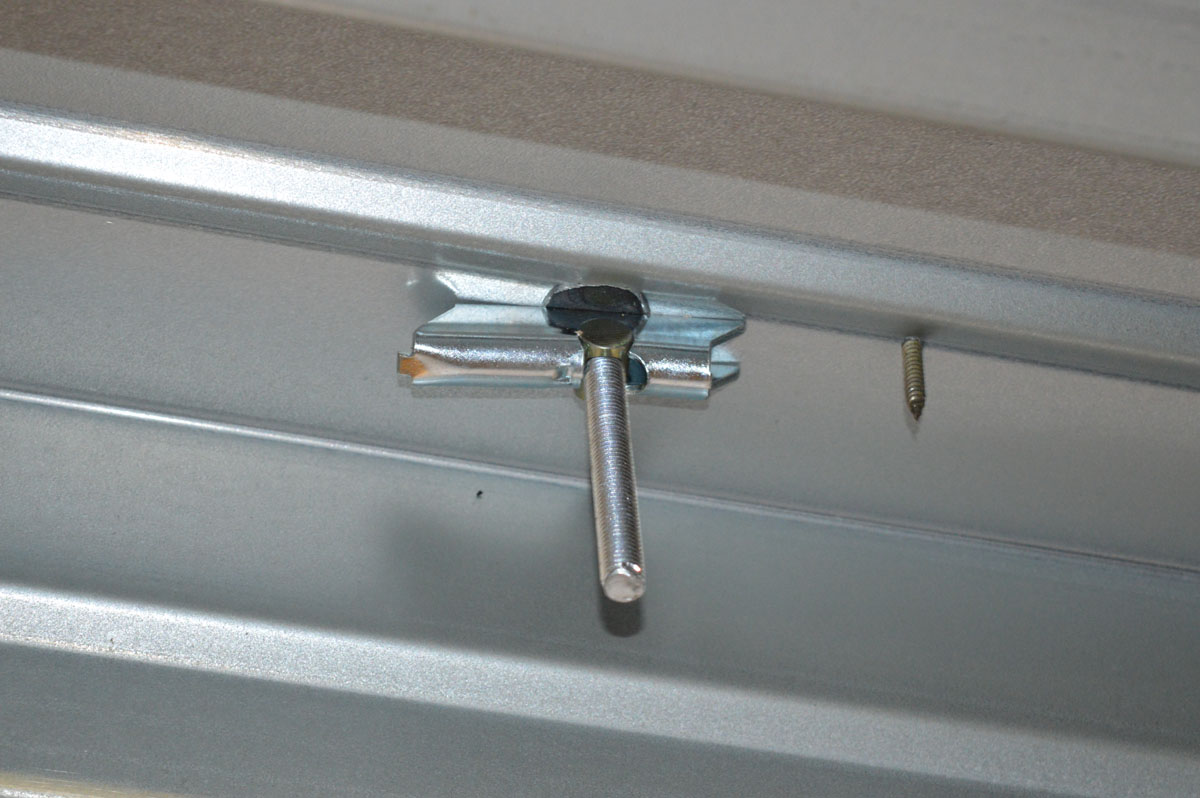

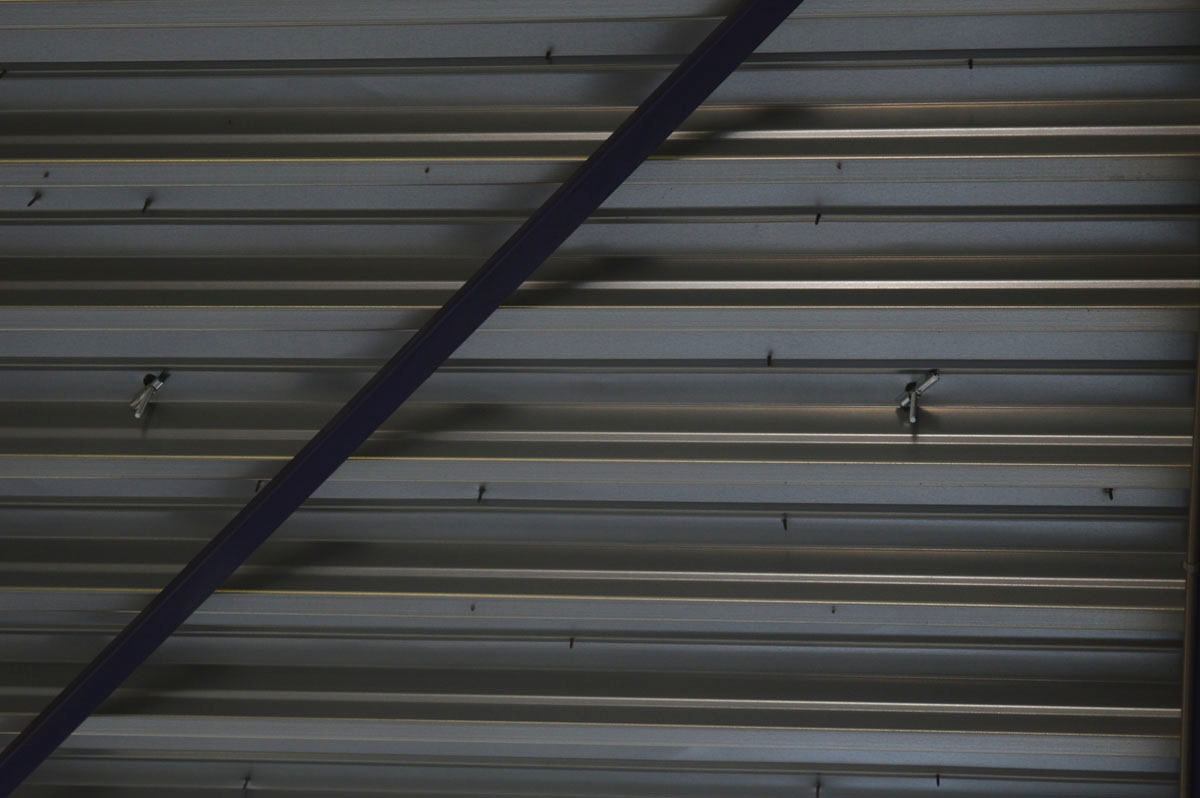

Hiervoor is een kantelanker aangebracht achter de stalen constructie. Aan het draadeind van de kantelankers is vervolgens de speciale dakconsoles gedraaid. Om te kunnen garanderen dat het dak waterdicht blijft, zijn alle 56 consoles in de fabriek uitgerust met exact dezelfde dakbedekking als op het project. Een installateur of dakdekker kan zo garantie geven. Bij de IJzershop was er sprake van een gemodificeerde gebitumineerde polyester/glas comimat van het type Wedeflex mineral (4646k24).



Dakdoorvoer plat bitumen dak Oost-west opstelling zonnepanelen op plat bitumen dakJualSolar ballastvrij montagesystemen voor bitumen dakbedekking Oost-west opstelling zonnepanelen op plat bitumen dak Montagesysteem zonnepanelen - fixatie aan het dakJualSolar ballastvrij montagesystemen voor bitumen dakbedekkingDakdoorvoer plat dak - zonnepanelen Dakdoorvoer plat bitumen dak Oost-west opstelling zonnepanelen op plat bitumen dak Oost-west opstelling zonnepanelen op plat bitumen dak Oost-west opstelling zonnepanelen op plat bitumen dak

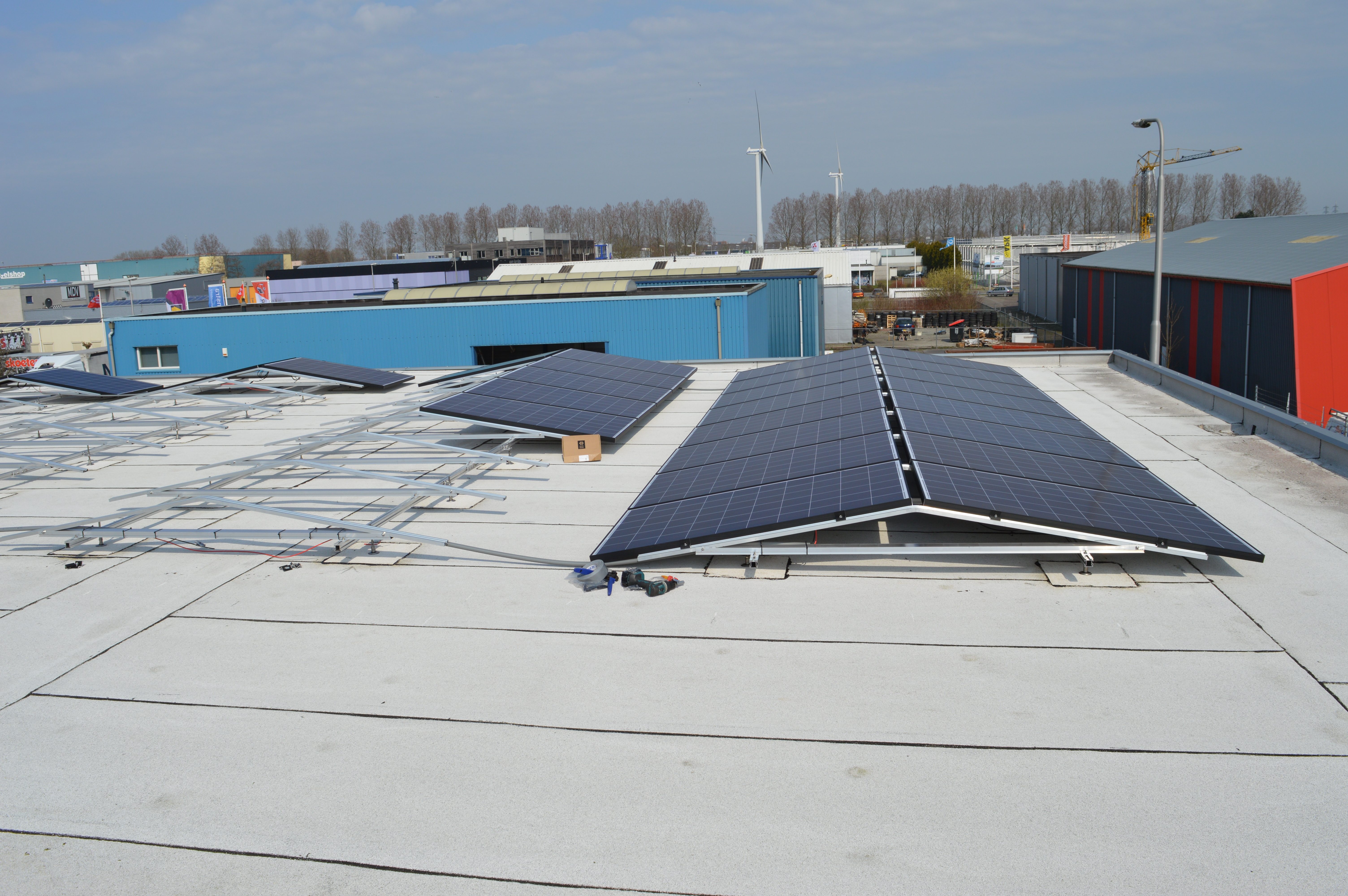

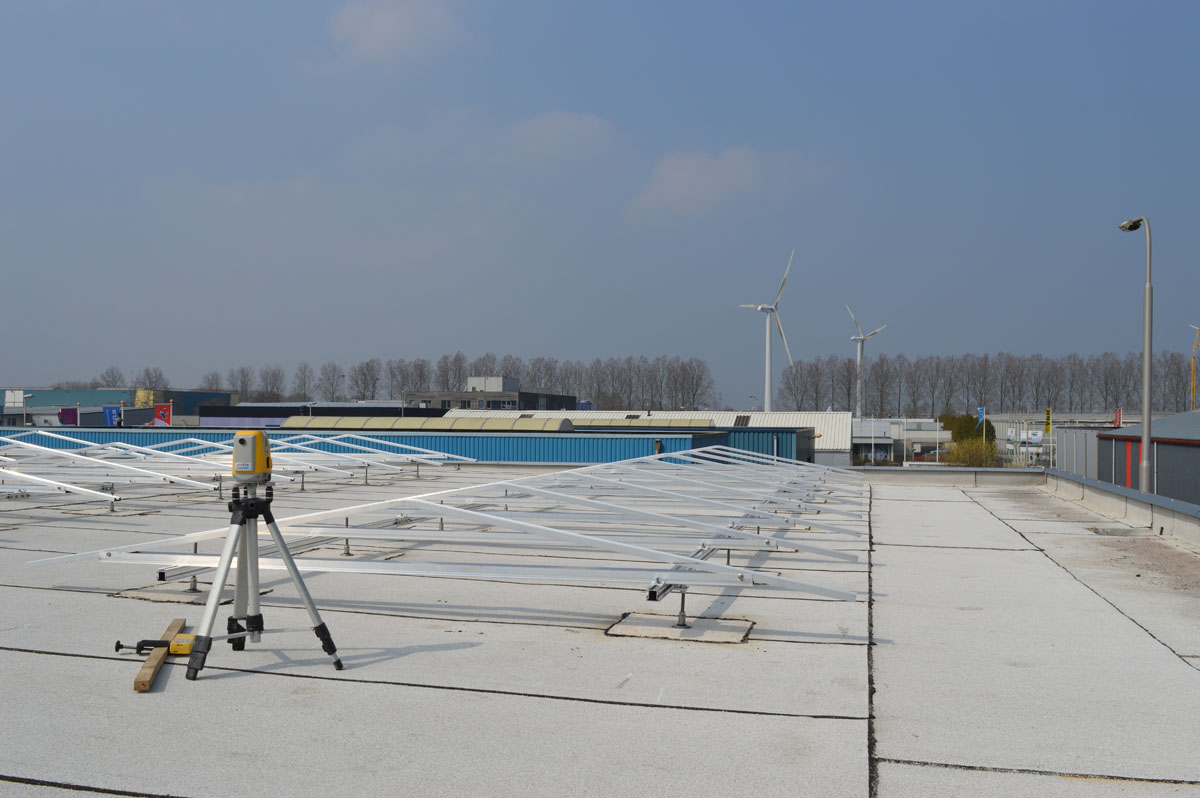

Oost-west montagesysteem op bitumen dak

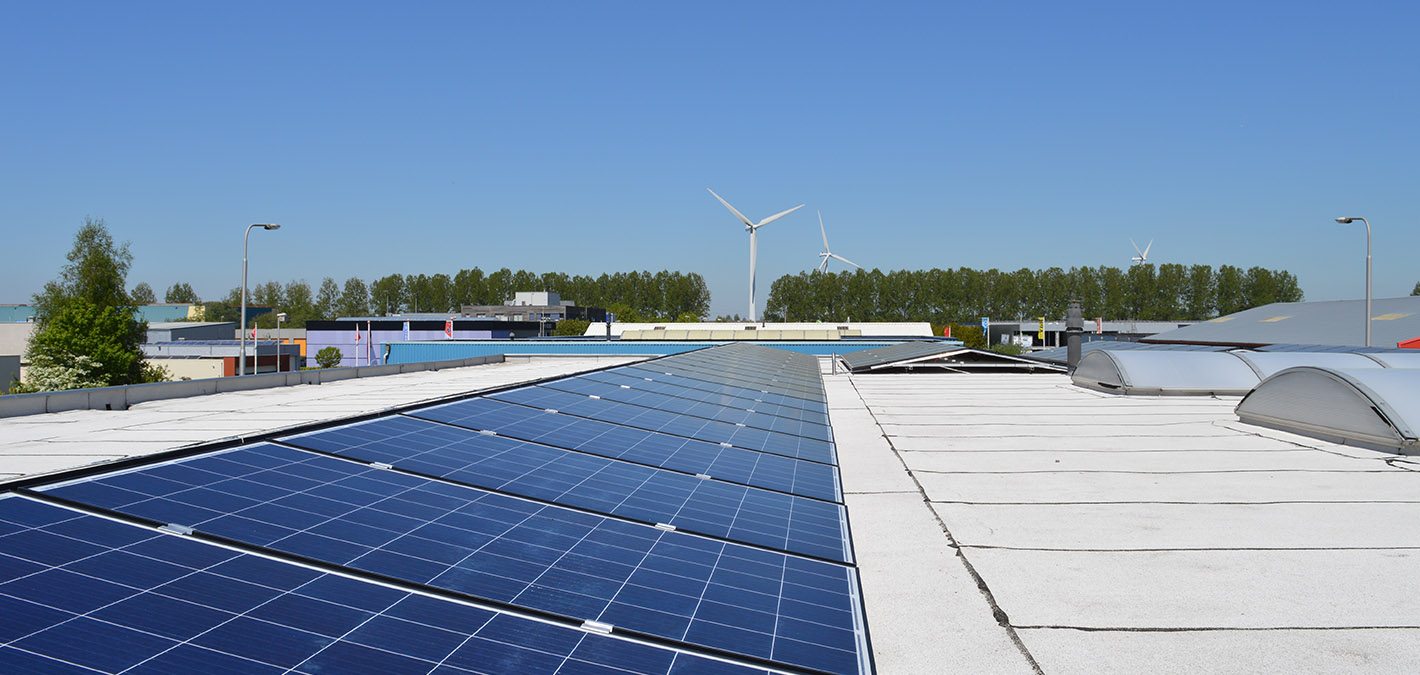

De in totaal 94 Dmegc zonnepanelen van 275Wp liggen in oost-west opstelling op het dak. Hierdoor is minder sprake van een piekbelasting en is de opbrengst meer verspreid over heel de dag.



Projectgegevens

  • Plat dak met bitumen dakbedekking
  • Stalen constructie met isolatie
  • 94x DMegc zonnepanelen
  • 2x Solax Power X2 omvormers
  • Oost-west systeem
  • Trapezium ankers

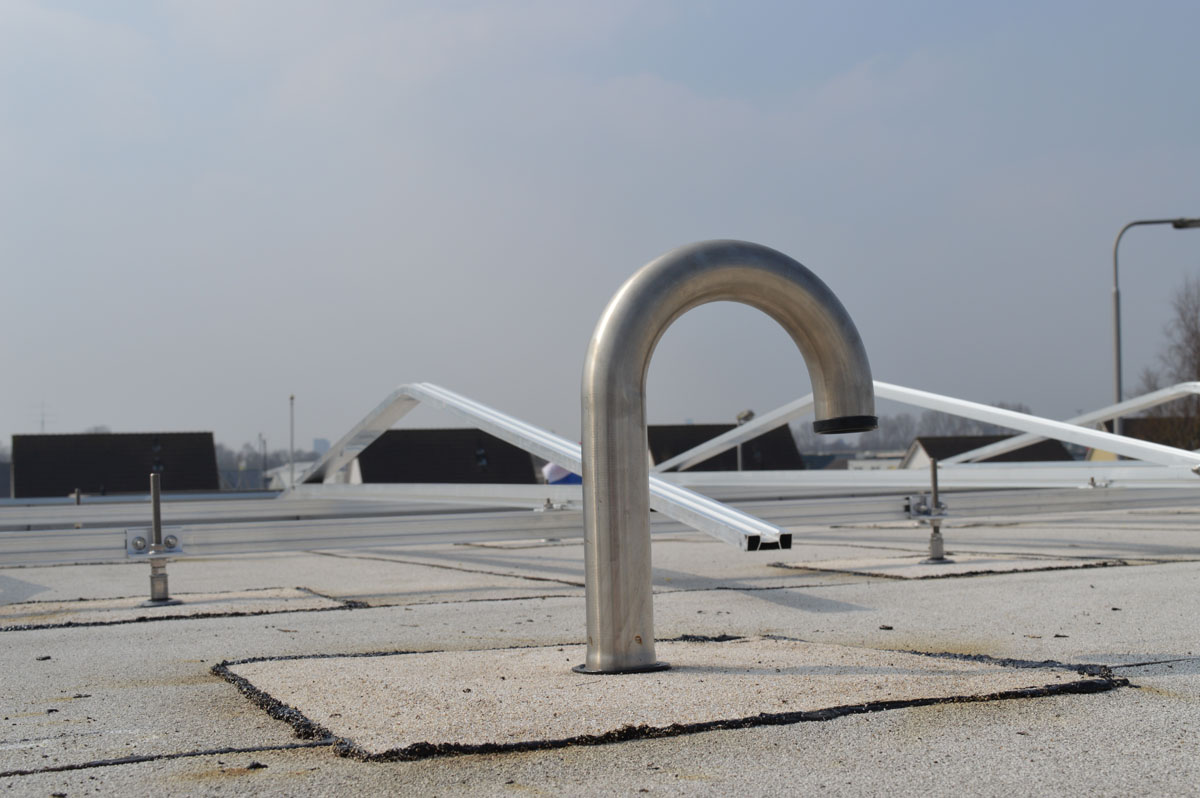

  • 50mm dakdoorvoer voor plat dak



Waarom kiezen voor dit systeem?

  1. Er ontstaan geen lekkages omdat de dakbedekking niet beschadigt raak bij verschuiving van het montageframe
  2. De dakfunctie zoals waterafvoer blijft gerespecteerd
  3. Er is geen kans op stormschade
  4. Makkelijk en relatief snel te installeren



Lieuwe de Vries

“Ook een project waarbij zonnepanelen op een plat bitumen dak moeten? Ik help je graag verder via 058 – 288 47 39 of info@technea.nl“.
