Douchepijp-wtw Shower HR Tube Quattro

Douchepijp-wtw Shower HR Tube Quattro

De douchepijp-wtw Shower HR Tube Quattro is voor situaties waar veel douches zijn. Denk aan utiliteitsgebouwen als hotels, zwembaden, ziekenhuizen, sportaccommodaties én campings.

  • 30 tot 60% energiebesparing
  • Makkelijk en snel te monteren
  • Vrijwel onderhoudsvrij
  • Meerdere units parallel te schakelen
  • Voldoet aan Europese NEN-EN1717
  • 100% recyclebaar
  • Makkelijk hanteerbaar door licht gewicht
  • Het toestel kan ook onder vrij verval het afvalwater verwerken
  • Optioneel: pompput leverbaar én te voorzien van 3 verschillende pompen.

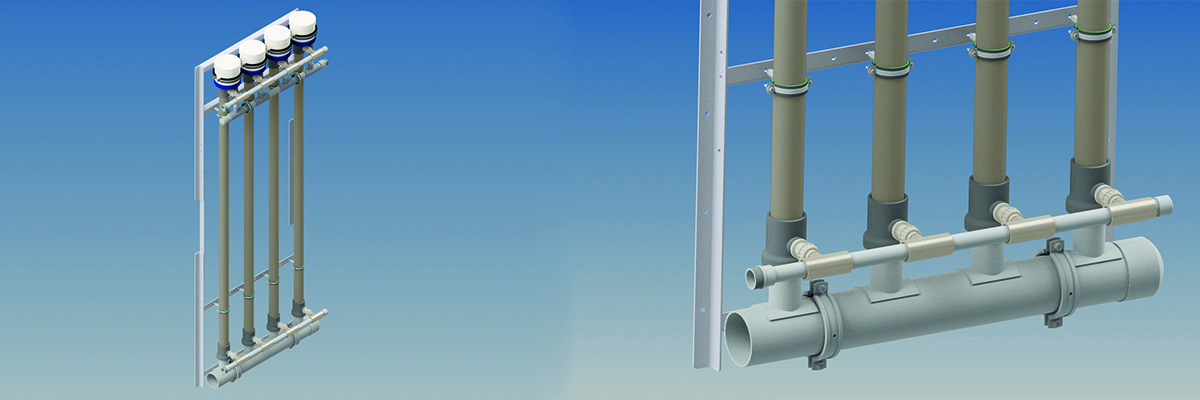

Quattro douche-wtw

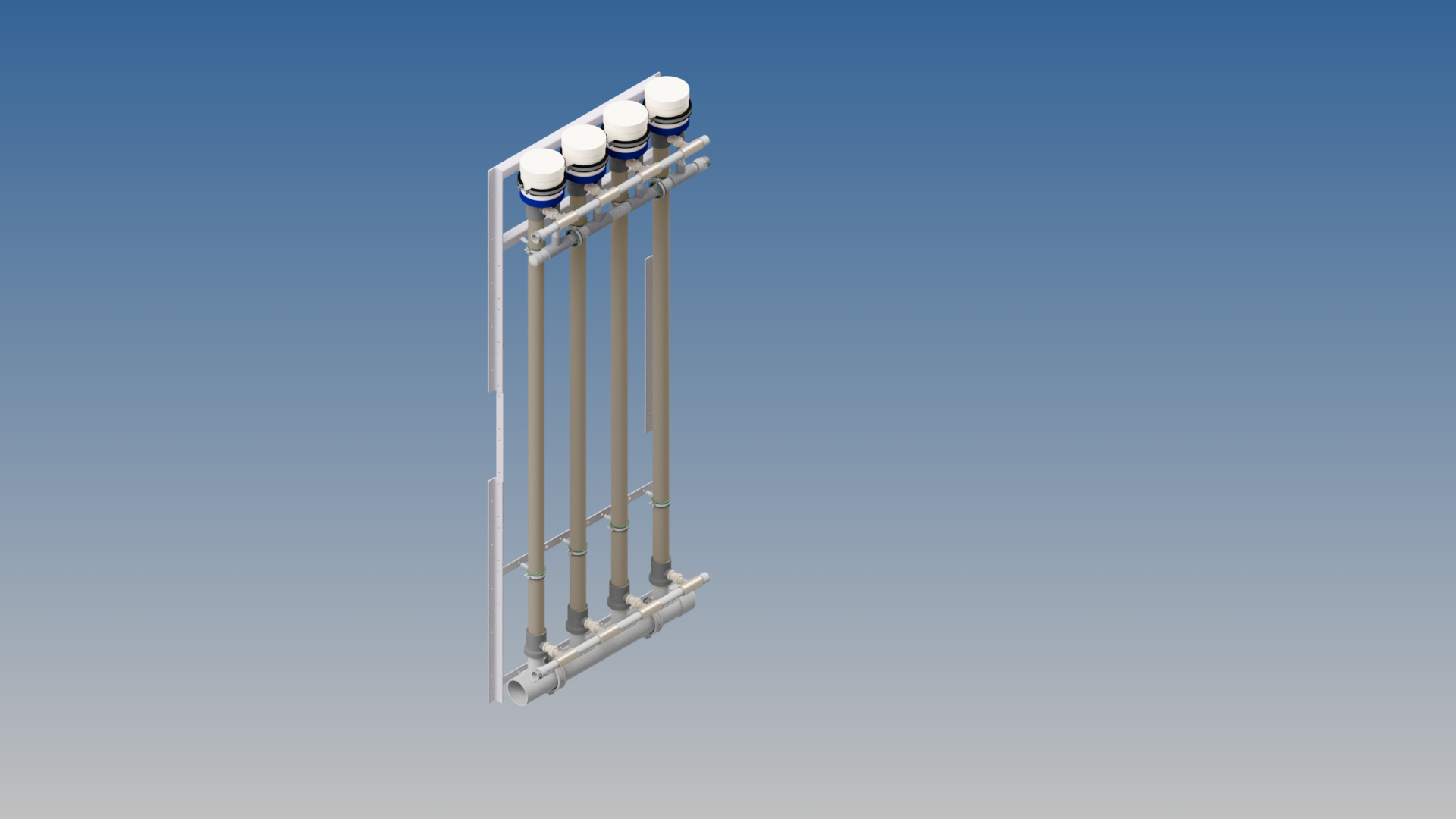

De Quattro is een deels voor gemonteerd systeem en verkrijgbaar in twee hoogtes 2500mm of 2100mm. Standaard wordt de douche-wtw uitgerust met vier warmtewisselaars en gecombineerd met een pompunit om de volgende redenen:

  • In veel gebouwen zijn de douches en de techniekruimte vaak op dezelfde verdieping.
  • Maximale vrijheid ten aanzien van de opstelplaats.
  • Riolering kan in bedrijf blijven, onafhankelijk van de werking Quattro.



Installatie vereisten

  • 2600mm of 2200mm vrije installatiehoogte
  • Voldoende vrije (wand)ruimte
  • Een vorstvrije ruimte
  • Uitsluitend douchewater door de units leiden
  • Verwarm het voorverwarmde water altijd na tot de gewenste, ingestelde temperatuur in de warmwater opwekker. De Quattro dient als voorverwarmer van het koude drinkwater.
  • Plaats de wtw zo dicht mogelijk bij de warm water opwekker om leidingverliezen te minimaliseren.
  • Houd ook de afstand tussen de pomp-unit en de douche-wtw zo kort mogelijk om vertragingsverliezen te beperken.





Combinatie met warmwater apparaten

De Quattro kun je met iedere warm water bereider combineren: een platen warmtewisselaar, een oplaadsysteem of een (in)direct verwarmde boiler. Zelfs de combinatie met een zonneboiler-installatie is mogelijk. Omdat de douche-wtw 365 dagen per jaar werkt, is het slim om de volgende installatievolgorde aan te houden:

  1. Douche-wtw
  2. Zonneboiler
  3. Naverwarmer



Parallel schakelen

Is er sprake van grote douchevolumes? Dan kun je meerdere Quattro-units parellel aaneenschakelen. Voor zeer grote piek-volumes is een by-pass leverbaar

Afmetingen:

Quattro met 2100mm wisselaars: 2400 x 910 x 310 mm
Quattro met 1700mm wisselaars: 2000 x 910 x 310 mm
Pompunit excl. pomp: 620 x250 x 250 mm

Gewicht:

Quattro met 2100mm wisselaars: Circa 45 kilo
Quattro met 1700mm wisselaars: Circa 39 kilo
Pompunit excl. pomp: Circa 12 kilo

Verdeler toe- en afvoer drinkwater

PVC-U; Ø 32mm; met 4 wartelverbindingen ½” buitendraad, direct te verbinden op de douchepijpen

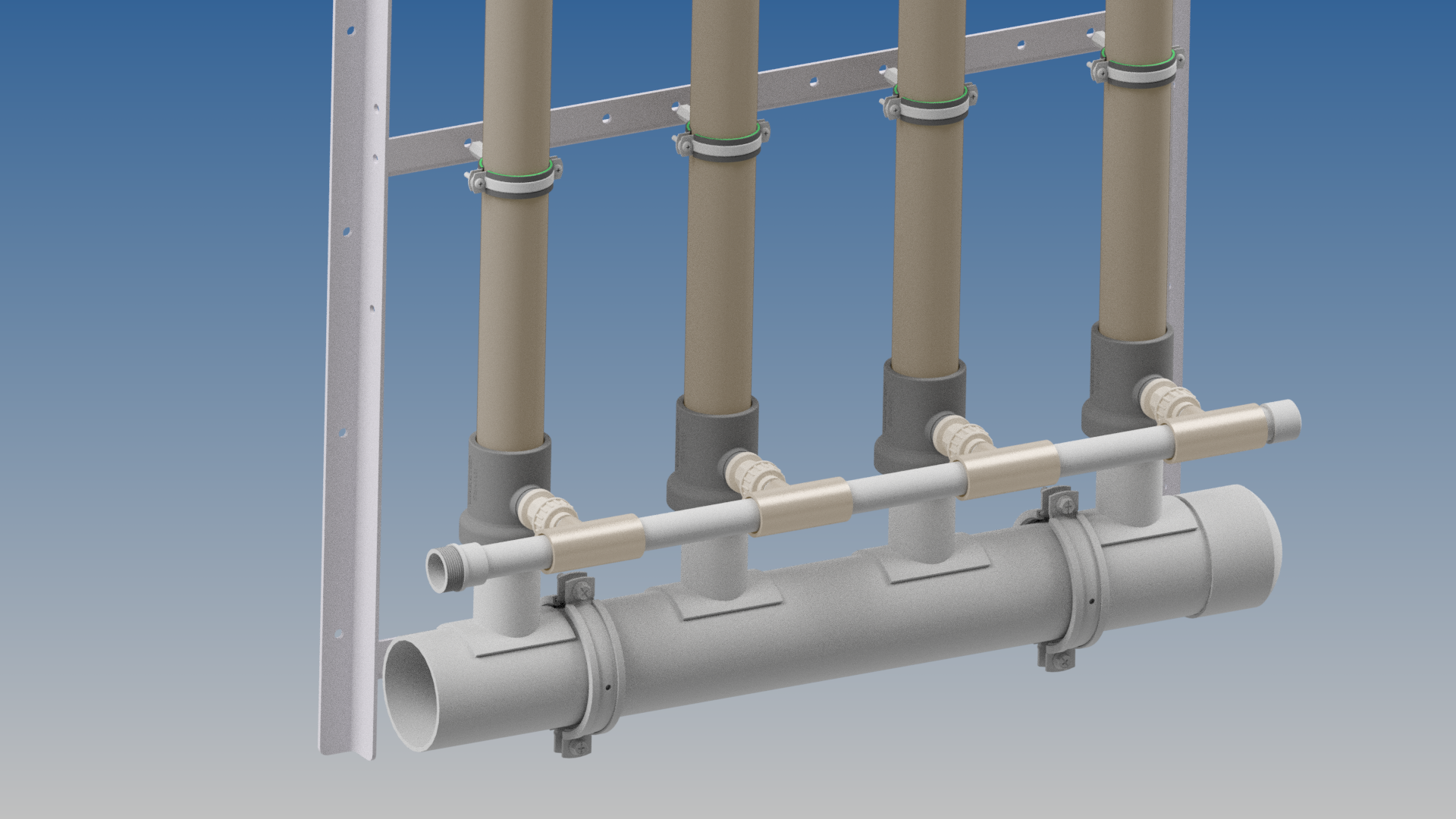

Verzamelaar afvoer afgekoeld drinkwater

PVC; Ø 110mm; met 4 aansluitingen 50mm

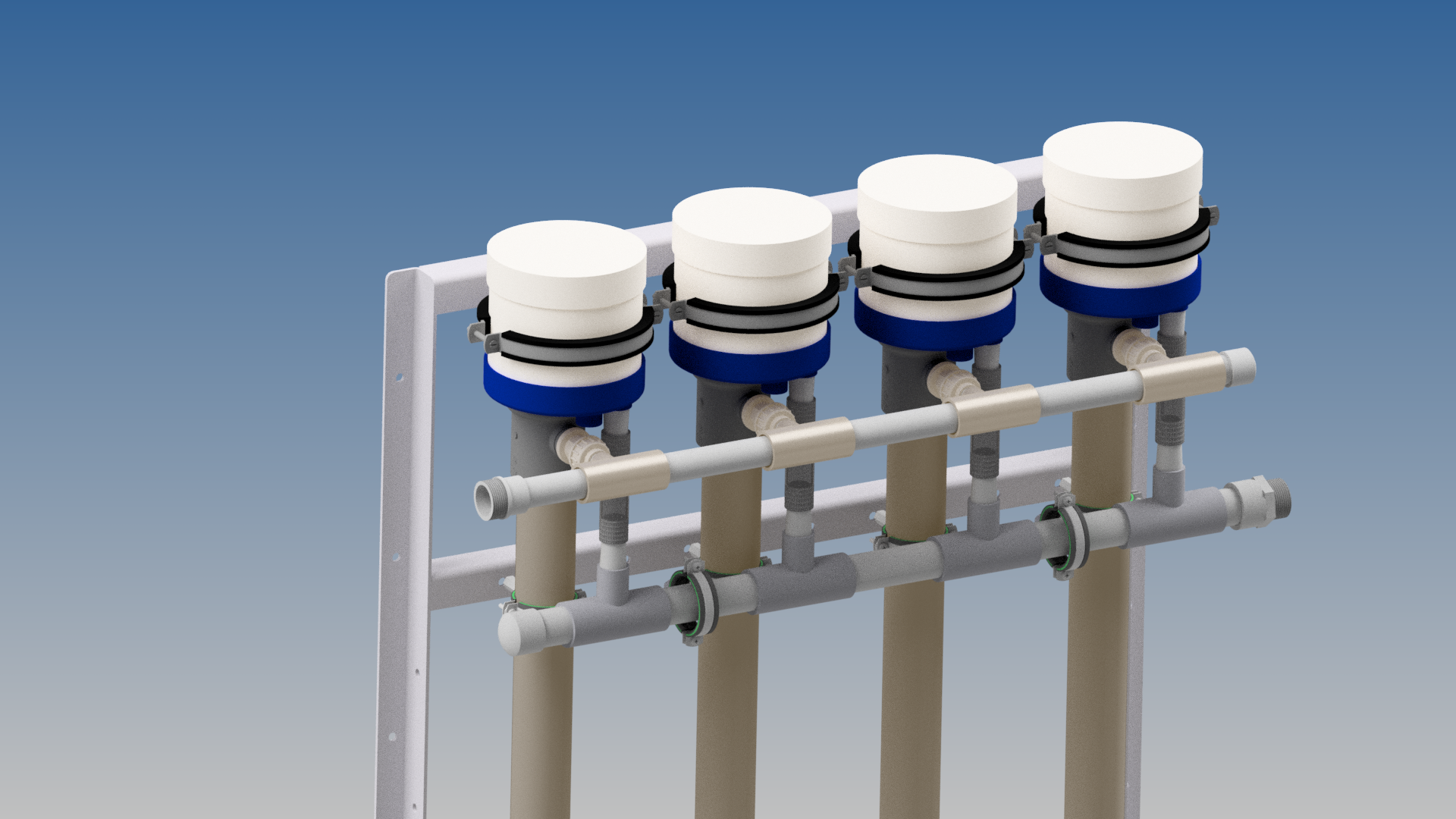

VORTEX tank incl. geïntegreerde inlaat accelerator

PVC, Ø 160mm; uitlaat Ø 50mm spie m/O-ring

Flexibele slang

Spiraalslang 120mm; Ø 25mm met RVS slangklemmen

Beugel gegalvaniseerd staal

Ø 110mm; m/rubber inlage
Ø 160mm; m/rubber inlage
Ø 63mm; m/rubber inlage
Ø 40mm; m/rubber inlage
