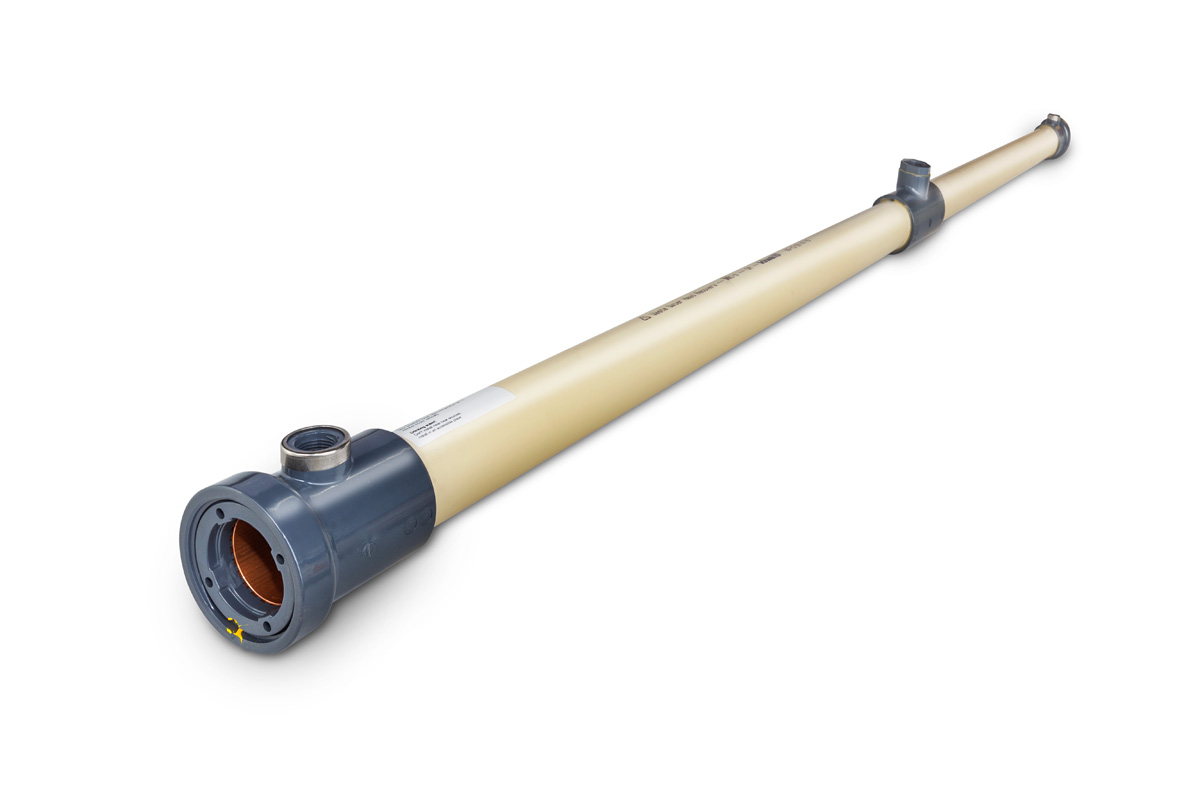

De Shower HR Tube 1-21 HF
Een douchepijp-wtw is een koperen warmtewisselaar die de warmte uit het wegstromende douchewater overdraagt aan het koude leidingwater. Doordat dat water al is voorverwarmd, hoeft de cv-ketel of warmtepomp minder energie te leveren voor een warme douche. Bij een warmtepomp tap je bovendien minder warm water uit het voorraadvat, zodat je langer toe kunt met de inhoud.
HF staat voor High Flow. Waar de gewone 1-21 gemaakt is voor een doorstroming tot 15 liter per minuut, verwerkt deze uitvoering tot 30 liter per minuut. Daarmee is hij bedoeld voor een stortdouche, een regendouche met zijsproeiers, of meerdere tappunten op één warmtewisselaar. De buis is 2100 mm lang en plaats je verticaal onder de badkamer.
- Geschikt voor hoge doorstroming: tot 30 l/min drinkwater
- Laag drukverlies: 0,13 bar bij 12,5 l/min
- Rendement 52,6% bij 12,5 l/min, met Kiwa-verklaring
- Dubbele scheiding conform NEN 1717: direct op het riool aan te sluiten
- Koperen wisselaar in een PVC-U buitenmantel: corrosievrij, niet gesoldeerd, minder schade- en diefstalgevoelig
- Zelfreinigend door de hoge stroomsnelheid
- Inclusief aansluitset en Turbo rotator; iedere buis wordt getest
- BCRG: telt mee voor het energielabel. 10 jaar garantie
1-21 of 1-21 HF?
De hogere doorstroming vraagt een andere opbouw. Bij de HF komt het koude water binnen via een middenaansluiting van ¾” in plaats van onderaan. Daardoor is het drukverlies veel lager: 0,10 bar bij 9,2 l/min, tegen 0,39 bar bij de gewone 1-21.
Daar staat een lager rendement tegenover: 52,6% bij 12,5 l/min, tegen 62,5% voor de gewone 1-21. Dat is de afweging. Kom je uit met 15 liter per minuut, kies dan de gewone 1-21: die haalt meer rendement. Heb je meer flow nodig, dan is de HF de enige verticale douchepijp-wtw die dat aankan.
Rendement per doorstroming
Kiwa mat het rendement van de HF bij twee doorstromingen:
| Doorstroming | Rendement | Drukverlies |
|---|---|---|
| 12,5 l/min | 52,6% | 0,13 bar |
| 15,0 l/min | 50,9% | 0,18 bar |
Gemeten door Kiwa volgens NTA 8800De rekenmethode voor de energieprestatie van gebouwen, en daarmee voor het energielabel. Bijlage U beschrijft hoe het rendement van een douche-wtw wordt gemeten. bijlage U (verklaring 2643111/01). Het maximale rendement haal je met aansluitschema A; schema B of C geeft een beperkt rendementsverlies.
Installatie
Drie dingen die je vooraf moet weten:
- Koud water op de middenaansluiting. Sluit de koudwatertoevoer via een controleerbare EA-stopkraan/keerklepcombinatie aan op de middenaansluiting (¾”), met de meegeleverde messing dubbele nippel. Voeg de uittreden boven en onder samen tot één leiding.
- Verticaal en bereikbaar. Monteer de buis verticaal (maximaal 1° afwijking), op een plek waar hij zonder breekwerk te inspecteren en te vervangen is.
- Alleen de douche, niet isoleren. Sluit alleen de doucheafvoer aan, geen bad of wastafel. Isoleer de buis en de aansluitende waterleidingen niet.
Meer over de installatie en het onderhoud
Monteer de Turbo rotator boven op de buis en de aansluittule onderaan. Leg de doucheafvoer onder afschot aan (1% per meter) en sluit de onderzijde op het riool aan met een hulpstuk van 50 mm met manchet of lijmmof. Zet de beugels 25 tot 40 cm vanaf de boven- en onderkant. Heel soms werkt de buis als hevel: plaats dan een beluchter op de rotator of sluit aan op een ontspanningsleiding (zie ISSO 30.4).
Plaats de buis in een vorstvrije ruimte en niet bij andere warmtebronnen: de opstellingsruimte mag maximaal 20 °C zijn, incidenteel 25 °C. Een thermostatische douchemengkraan wordt sterk aanbevolen. Door de hoge stroomsnelheid is de wisselaar zelfreinigend; alles over aansluiten en reinigen staat in de installatiehandleiding bij de downloads.
Technea was in 1998 de eerste groothandel die zich specialiseerde in duurzame installatietechniek. Inmiddels hebben we een compleet assortiment waarmee je woningen op technisch gebied kunt verduurzamen. Denk aan warmtepompen, lagetemperatuurafgiftesystemen, zonneboilers en douche-wtw’s.

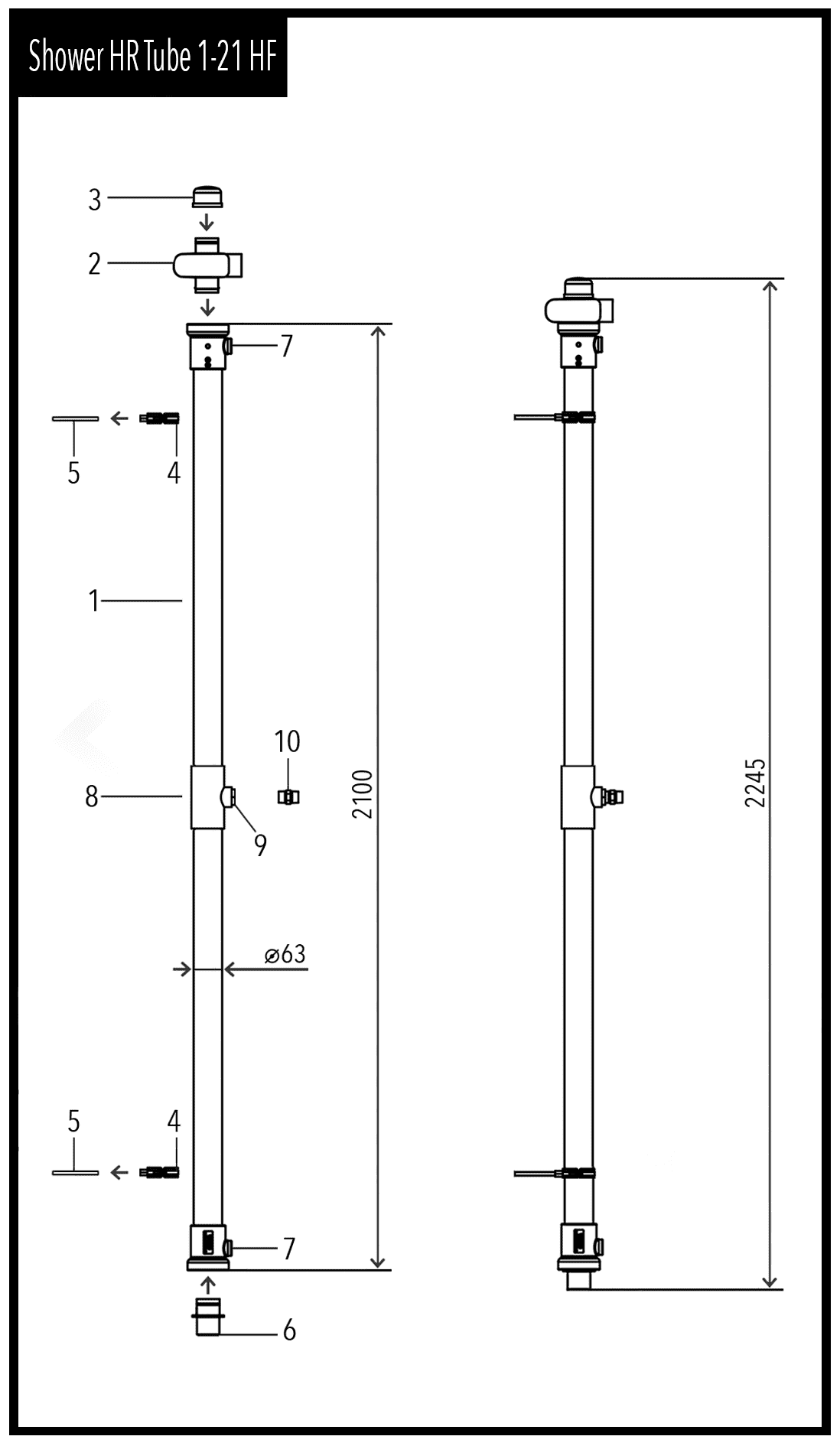

Specificaties Shower HR Tube 1-21 HF
Afmetingen
| Uitvoering | Verticale douchepijp-wtw |
|---|---|
| Lengte buis | 2100 mm |
| Inbouwhoogte | Minimaal 2245 mm |
| Diameter | Ø 92 mm (buitenmantel Ø 63 mm) |
| Gewicht | 8,3 kg |
Prestaties
| Rendement bij 12,5 l/min | 52,6% (drukverlies 0,13 bar) |
|---|---|
| Rendement bij 15,0 l/min | 50,9% (drukverlies 0,18 bar) |
| Drukverlies bij 9,2 l/min | 0,10 bar |
| Max. volumestroom drinkwater | 30 l/min |
| Max. volumestroom afvalwater | 30 l/min |
| Meting | Kiwa, NTA 8800 bijlage U |
| Kwaliteitsverklaring | BCRG, telt mee voor het energielabel |
Techniek en aansluitingen
| Scheiding | Dubbelwandig, conform NEN 1717; KIWA-keur |
|---|---|
| Warmtewisselaar | Roodkoper (Cu-DHP), inhoud drinkwaterzijde 0,36 l |
| Buitenmantel | PVC-U, met hergebruikgarantie |
| Koudwatertoevoer | Middenaansluiting ¾”, met messing dubbele nippel |

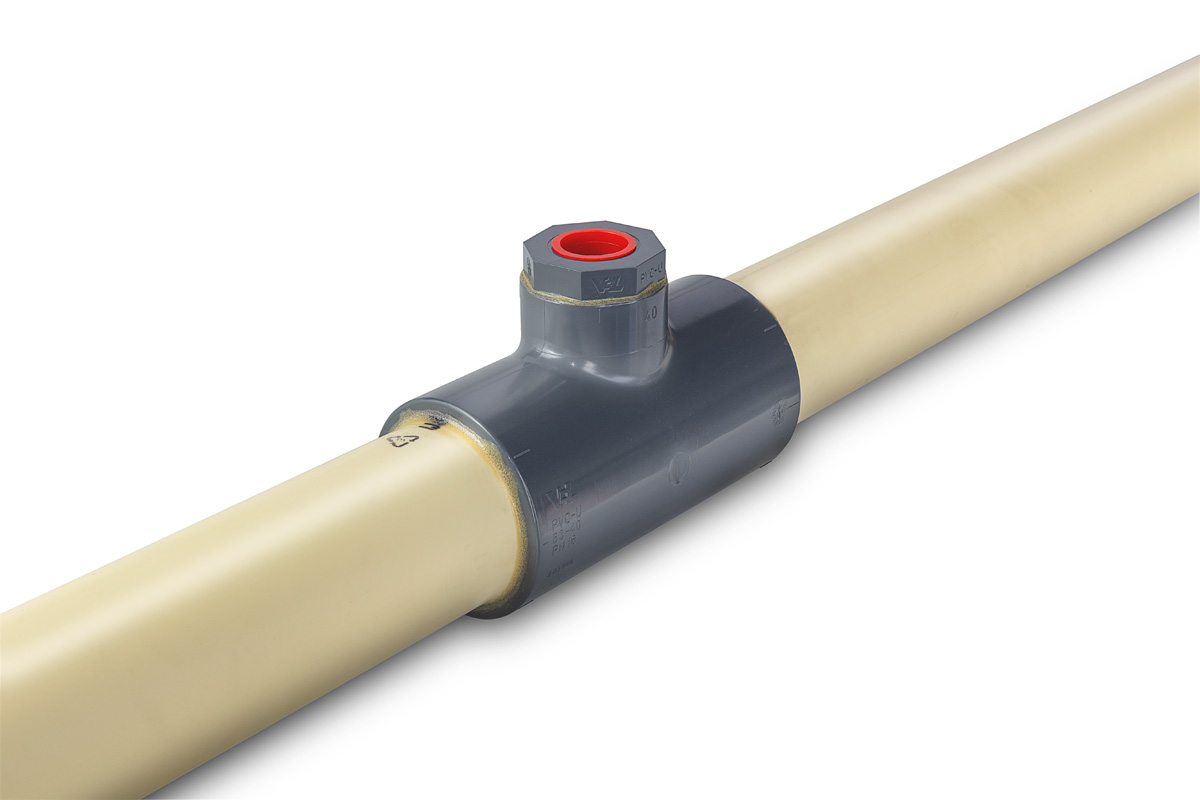

| Uittreden boven en onder | ½” binnendraad BSP, met rvs-verstevigingsring |
| Afvoer | Ø 50 mm glad, voor lijm- of manchetverbinding |
| Max. druk | Drinkwater 7,5 bar, afvalwater 1,0 bar |
| Max. temperatuur | 60 °C |
Levering en garantie

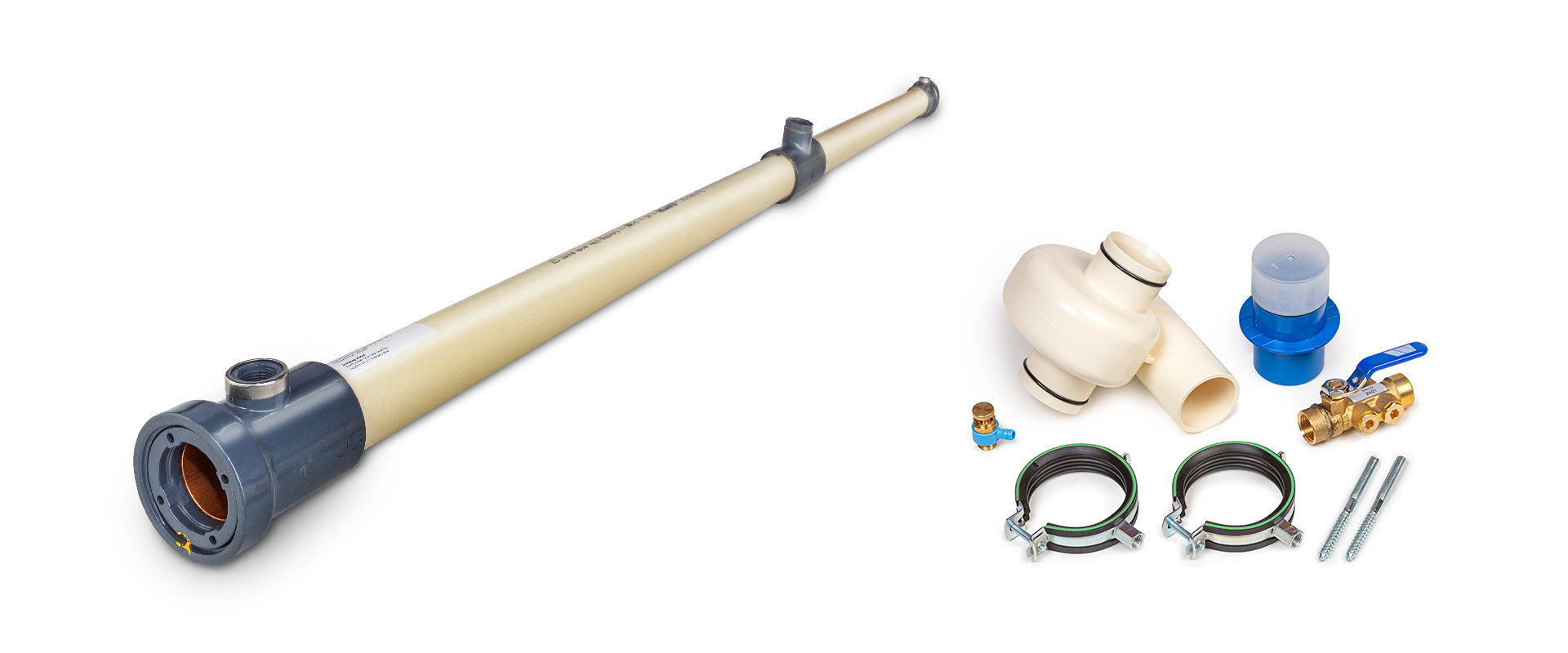

| Meegeleverd | Aansluitset, Turbo rotator, twee beugels met rubber inlage |
|---|---|
| Garantie | 10 jaar productgarantie |
| Artikelnummer | DW110221HF |
Gerelateerde douche-wtw’s
De HF is de keuze bij hoge doorstroming. Is 15 liter per minuut genoeg, dan halen de andere douchepijpen een hoger rendement.
| Uitvoering | Lengte | Rendement 12,5 l/min | Drukverlies 9,2 l/min | Max. drinkwater |
|---|---|---|---|---|
| Shower HR Tube 1-21 HF | 2100 mm | 52,6% | 0,10 bar | 30 l/min |
| Shower HR Tube 1-21 | 2100 mm | 62,5% | 0,39 bar | 15 l/min |
| Shower HR Tube 1-17 | 1700 mm | 55,5% | 0,26 bar | 15 l/min |
| Shower HR Tube 2-21 Twin HE | 2 × 2100 mm | 72,6% | 0,18 bar | 20 l/min |
Bron: keuzematrix douche-wtw’s van Technea.
Douchepijp-wtwShower HR Tube 1-21
Douchepijp-wtwShower HR Tube 1-17
Douchepijp-wtwShower HR Tube 2-21 Twin HE
Douchebak-wtwSanura X-Tray
Veelgestelde vragen over de 1-21 HF
Wanneer kies ik de HF in plaats van de gewone 1-21?+
Als de douche meer dan 15 liter per minuut gebruikt, bijvoorbeeld bij een stortdouche of een regendouche met zijsproeiers. De HF verwerkt tot 30 l/min. Is 15 l/min genoeg, kies dan de gewone 1-21: die heeft een hoger rendement.
Waarom is het rendement lager dan bij de 1-21?+
De HF is gebouwd voor veel water met weinig weerstand. Het drukverlies is daardoor veel lager (0,13 bar tegen 0,67 bar bij 12,5 l/min), maar het rendement ook: 52,6% tegen 62,5% voor de gewone 1-21. Kun je met 15 l/min uit de voeten, dan levert de gewone 1-21 dus meer op.
Hoe sluit ik het koude water aan?+
Op de middenaansluiting (¾”), met de meegeleverde messing dubbele nippel en een controleerbare EA-stopkraan/keerklepcombinatie. De uittreden boven en onder voeg je samen tot één leiding naar de douchemengkraan. Zie de aansluitschema’s in de installatiehandleiding.
Moet ik een trechter met sifon plaatsen?+
Nee. Door de dubbele scheiding conform NEN 1717 mag de buis rechtstreeks op de riolering worden aangesloten, zonder atmosferische onderbreker.
Telt de HF mee voor het energielabel?+
Ja. De HF heeft een Kiwa-rendementsverklaring en staat in de BCRG-databank, ten behoeve van NTA 8800.
Kan ik als particulier bij Technea kopen?+
Technea levert aan installateurs. Ben je particulier? Dan brengen we je graag in contact met een installateur bij jou in de buurt.
