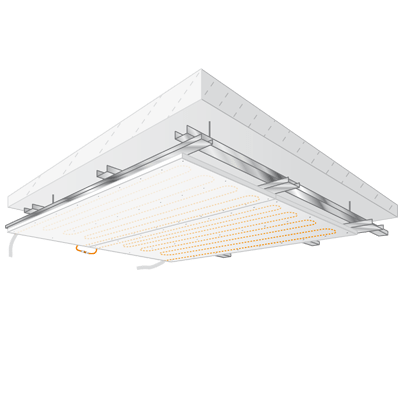

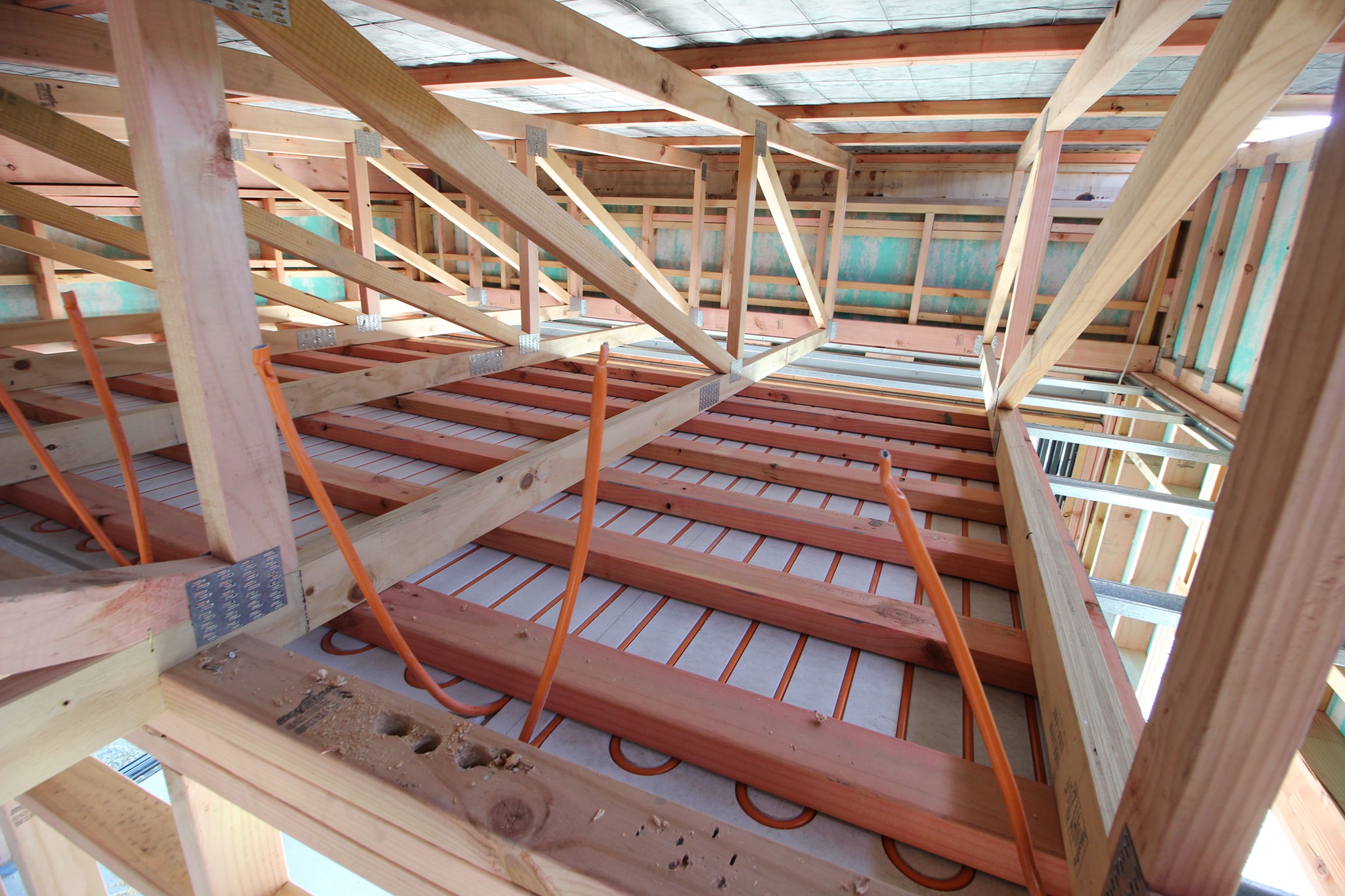

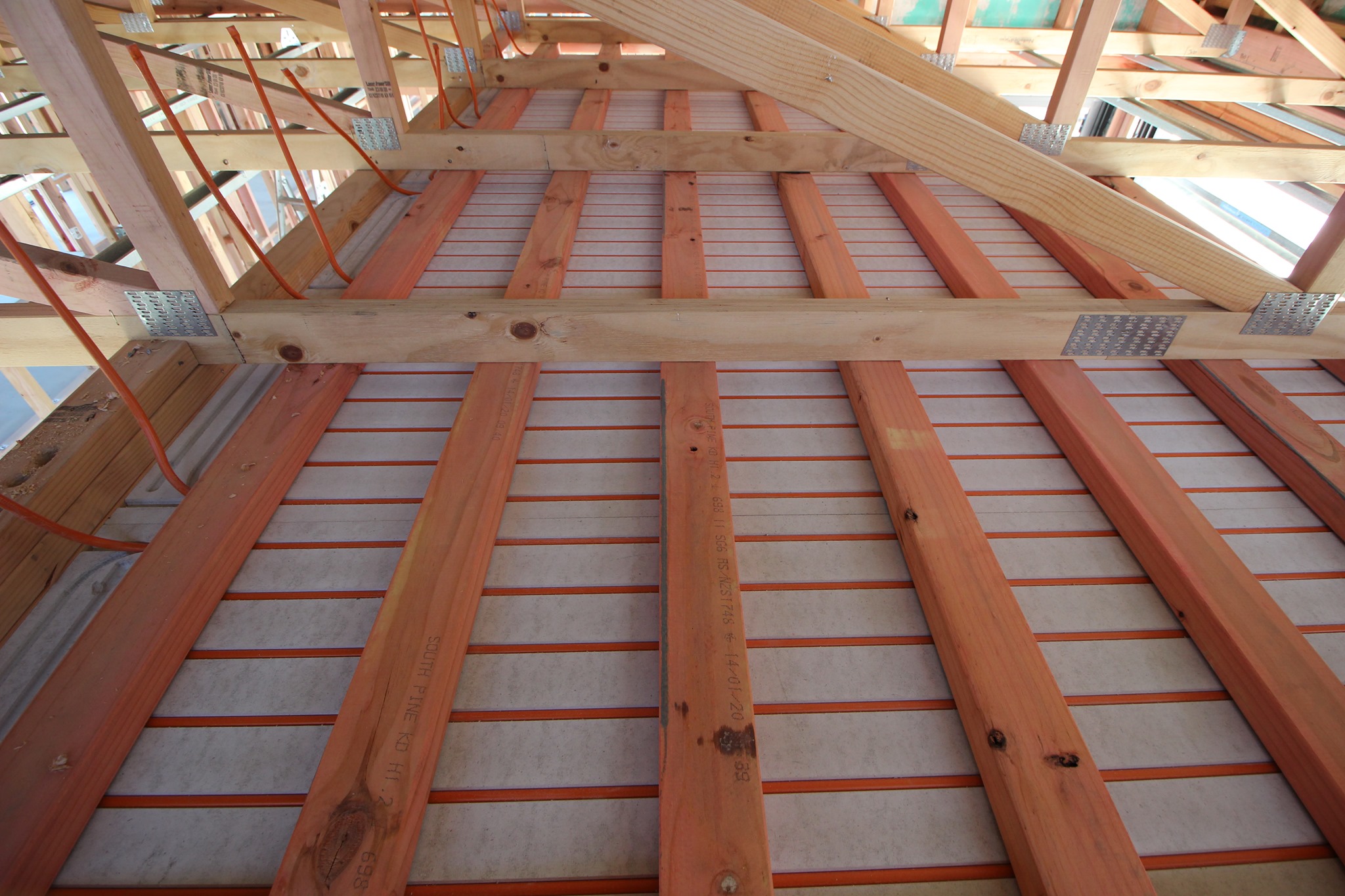

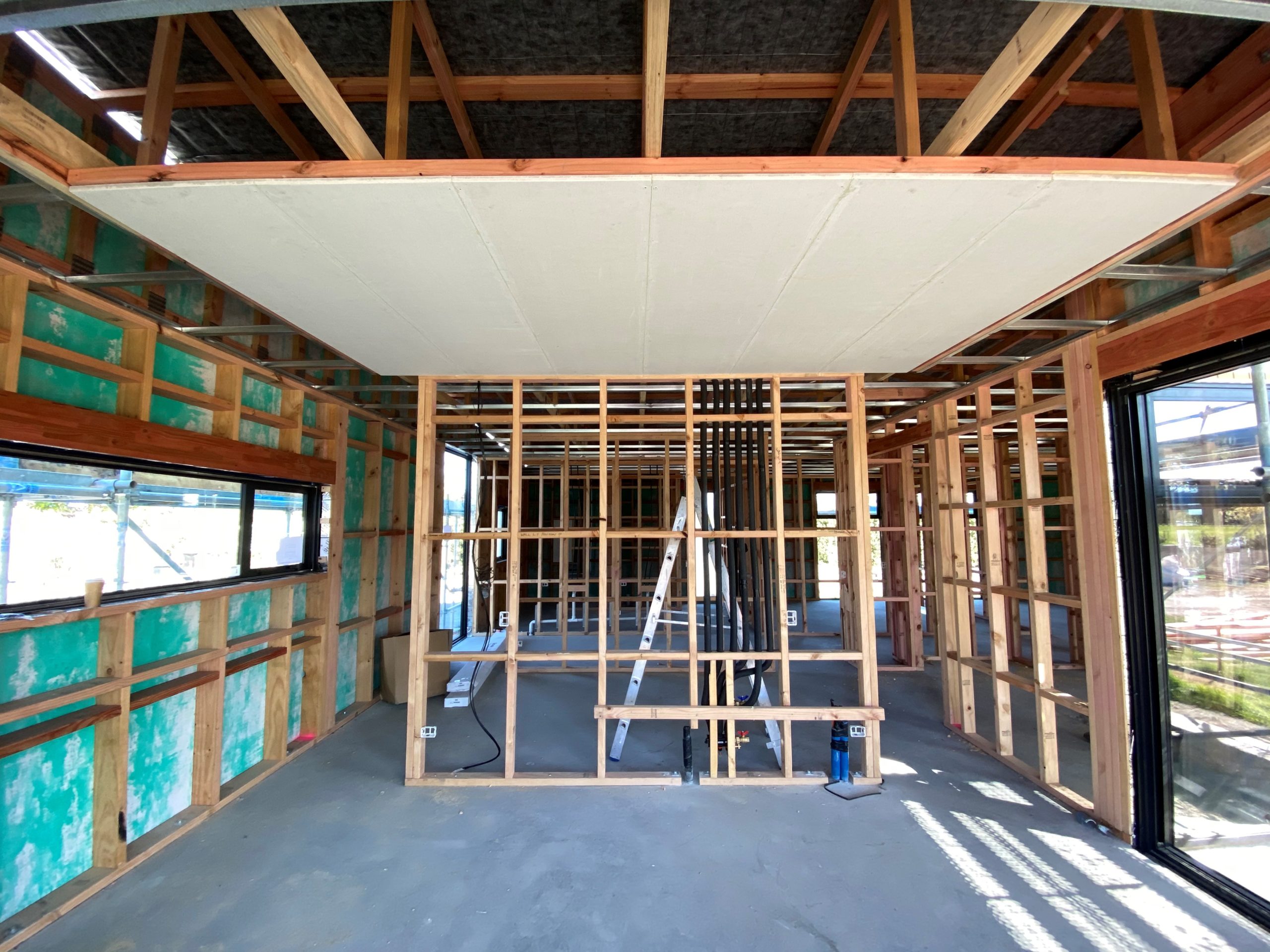

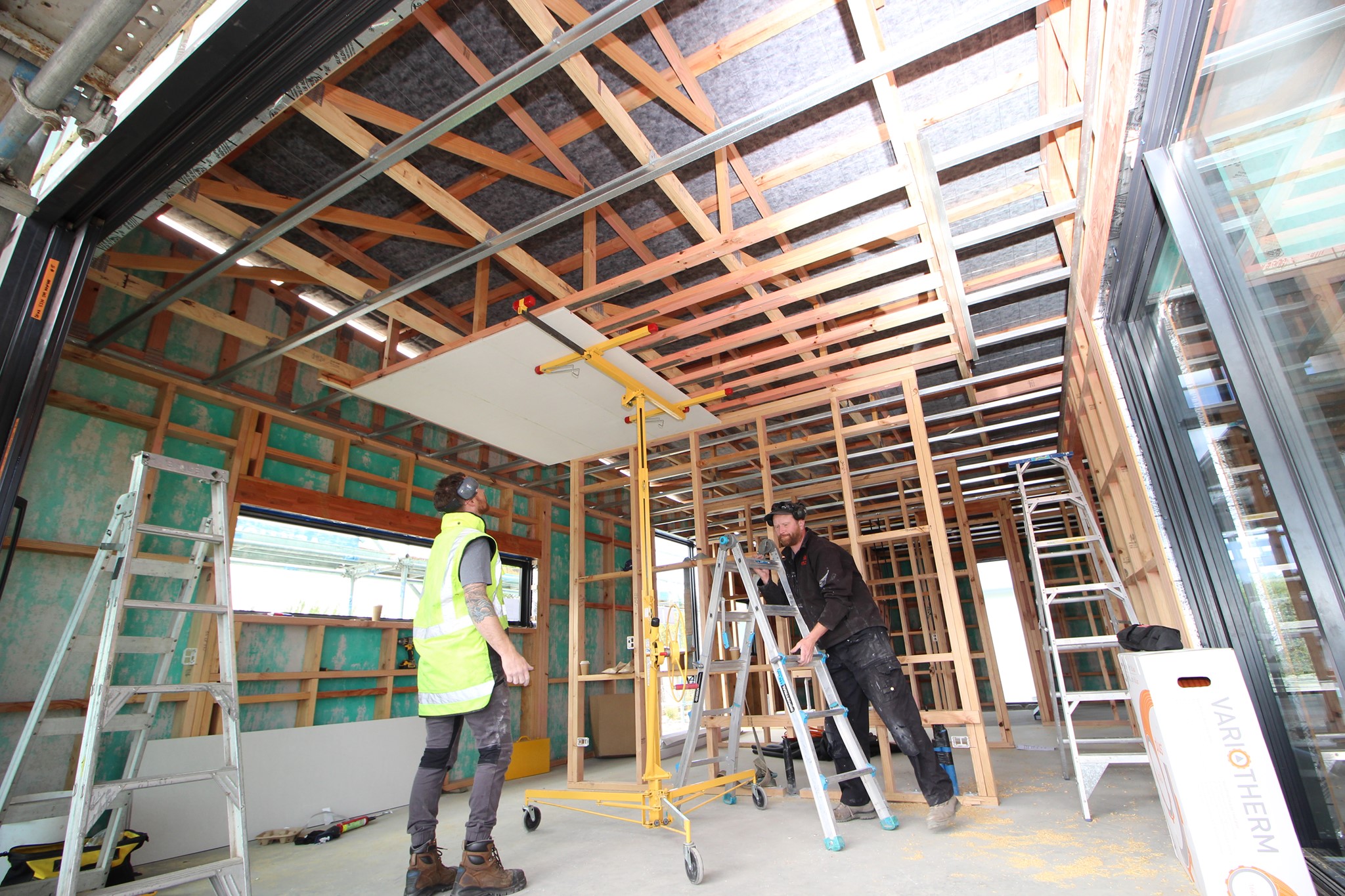

Ben je installateur en op zoek naar een klimaatplafond? Ontdek dan dit Variotherm klimaatplafond voor op regelwerk. Hierbij schroef je 18mm prefab gipsvezelplaten eenvoudig vast aan een metal stud of houten regelwerk. De gipsvezel is bovendien voorzien van een geïntegreerde buis. Je hoeft dus alleen de platen onderling te koppelen.

Klimaatplafonds voor op regelwerk

  • Verwarmen én koelen
  • Zeer hoge afgifte per m²

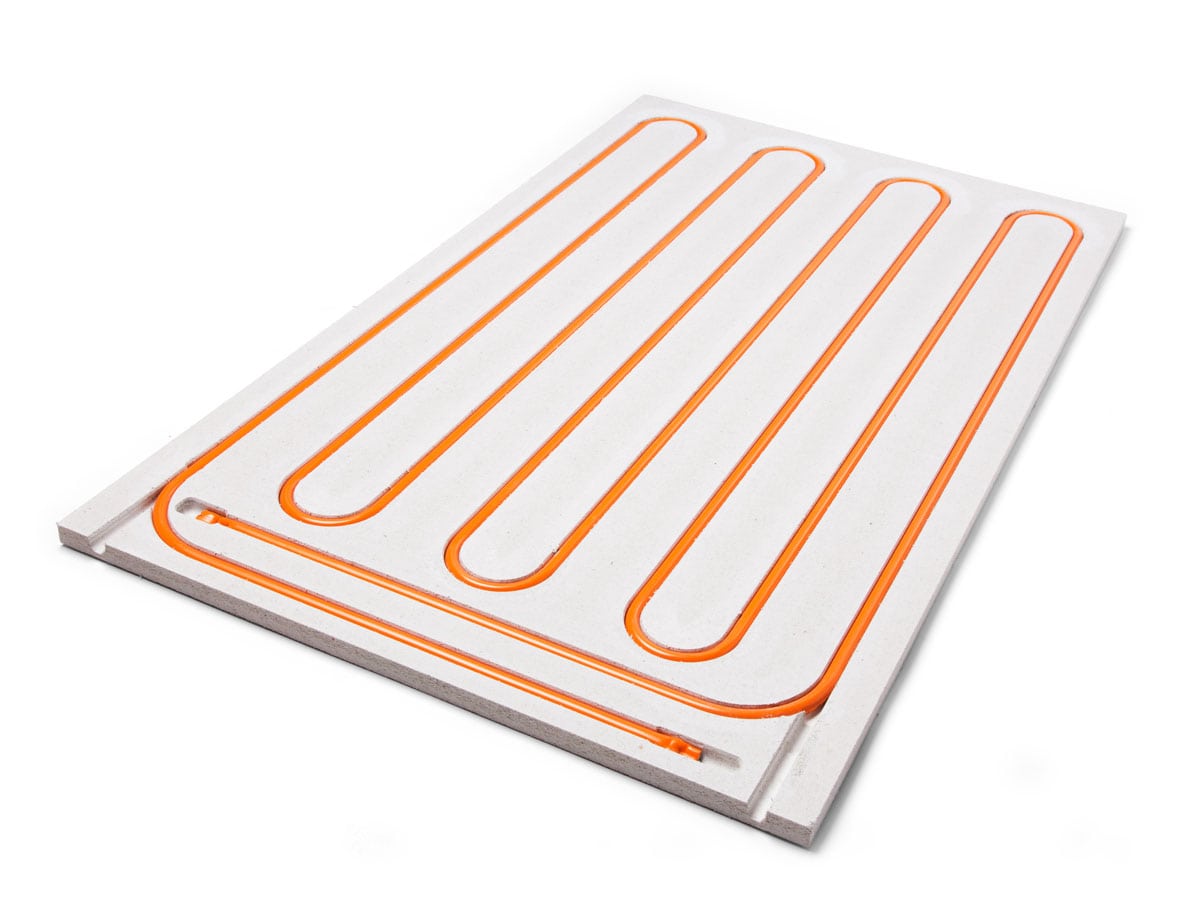

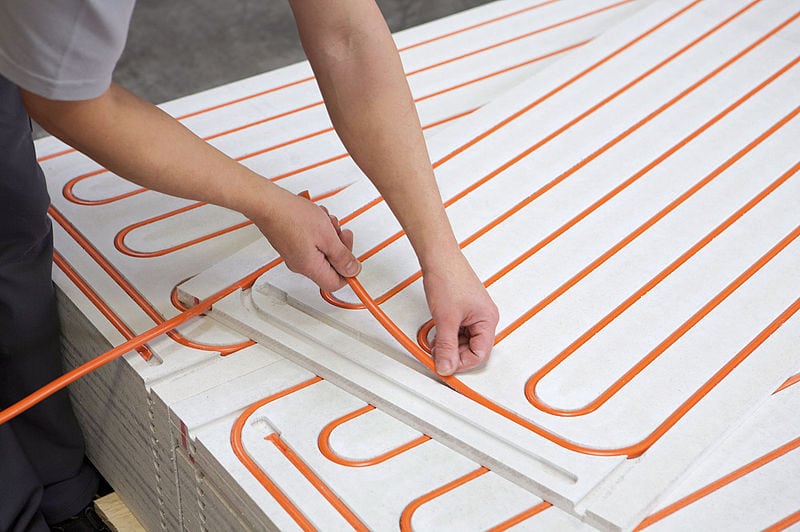

  • 18mm gipsplaat met geïntegreerde buis
  • Achteraf boren mogelijk door buis met aluminium inlage
  • Boormarkeringen
  • Platen met vaste afmetingen
  • Platen met aanpasbare afmetingen
  • Platen zonder buis



Diverse plafondplaten

Er bestaan 10 soorten plafondplaten.

  • Plafondplaten met vaste afmeting
  • Plafondplaten met aanpasbare afmetingen
    Van deze platen kun je zelf een deel afhalen zodat deze altijd past.
  • Plafondplaten zonder verwarmingsbuis
    Bedoeld voor locaties waar je ventilatie of verlichting wilt ophangen.
  • Plafondplaten op maat
    Het is ook mogelijk om platen compleet op maat te laten maken in de fabriek.

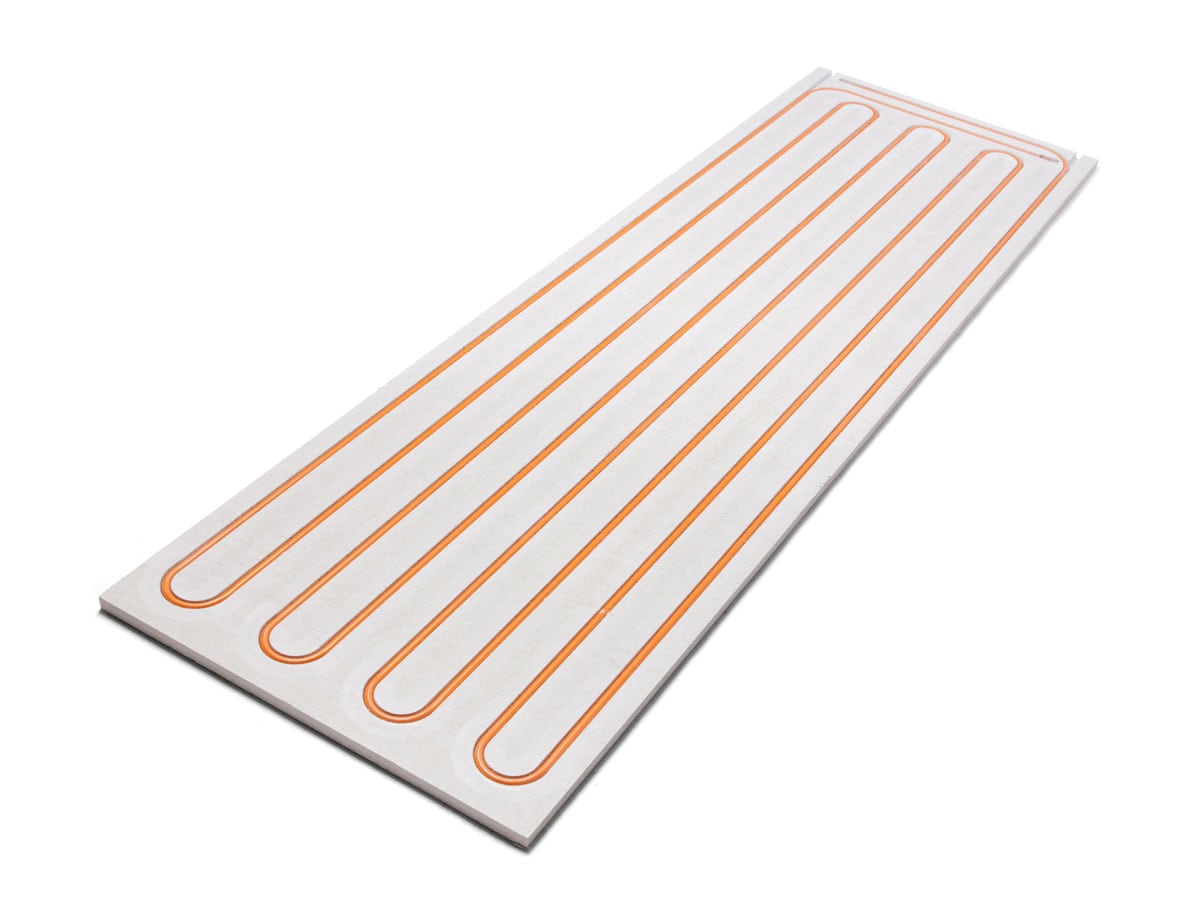

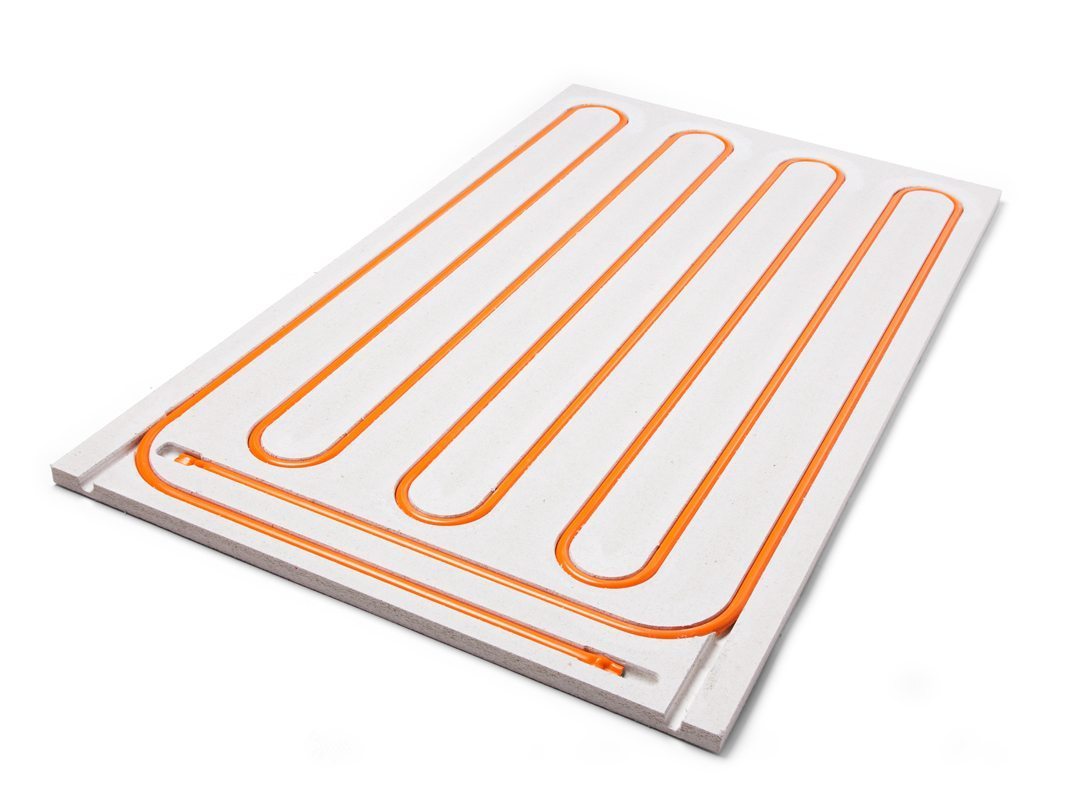

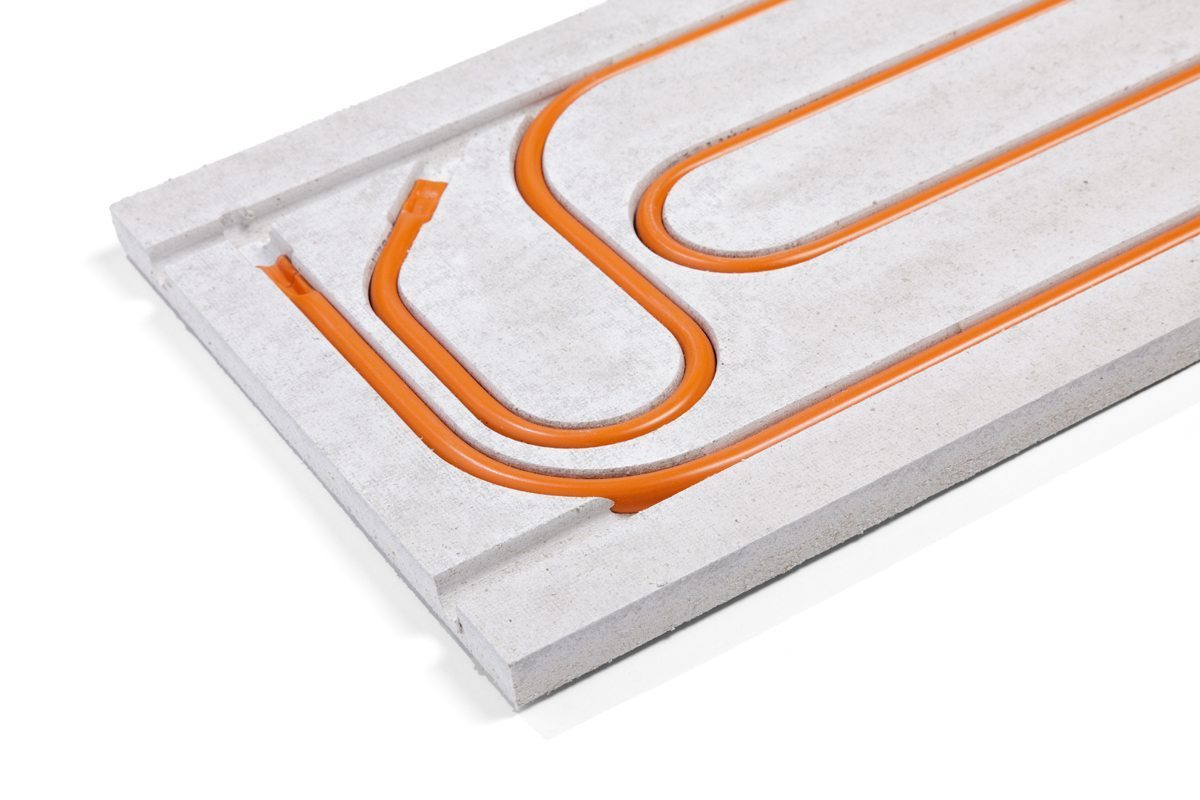

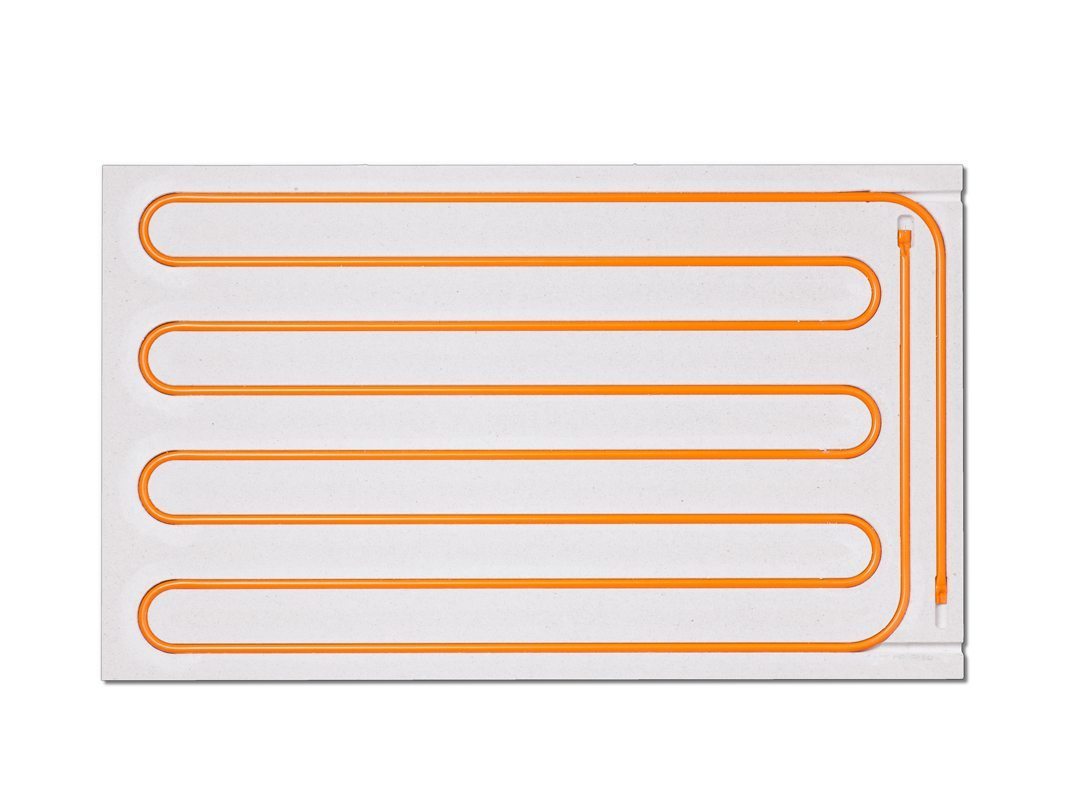

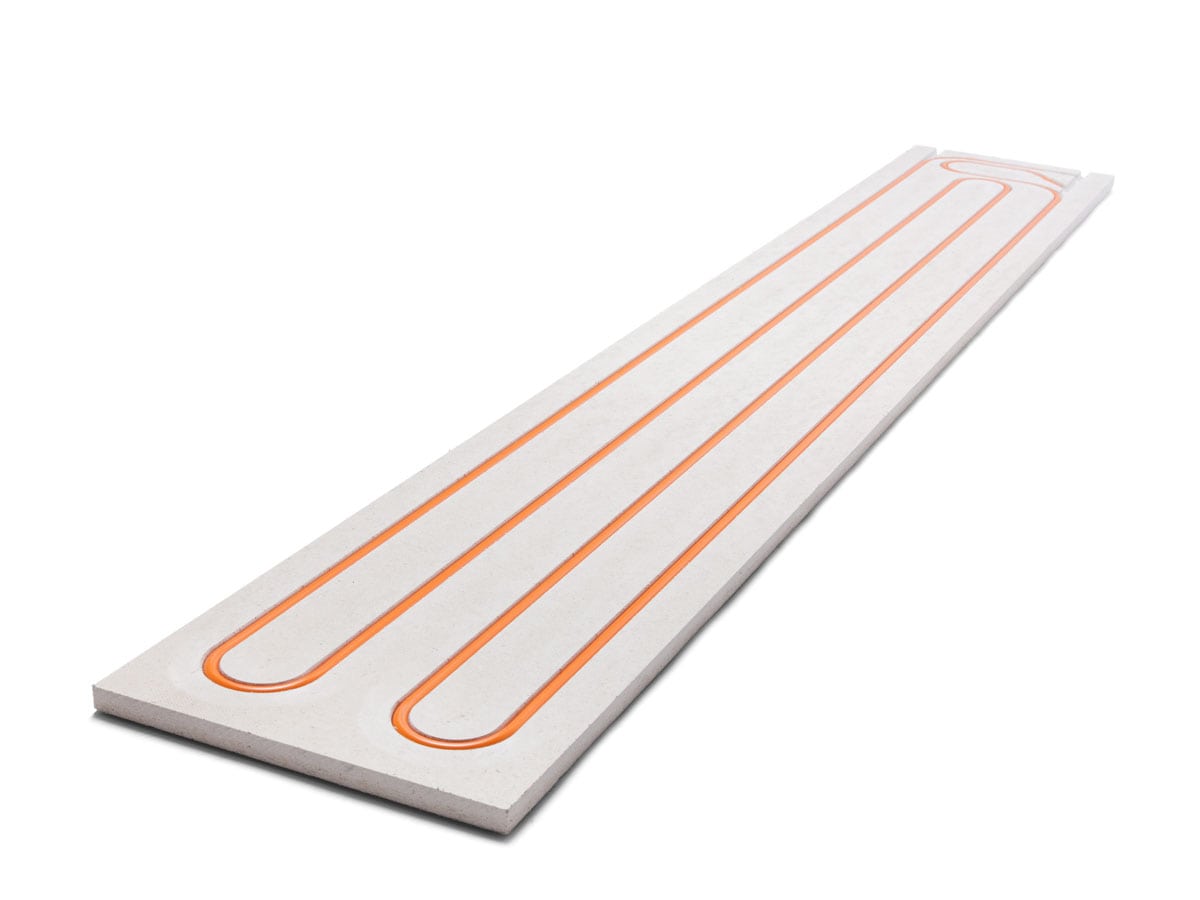

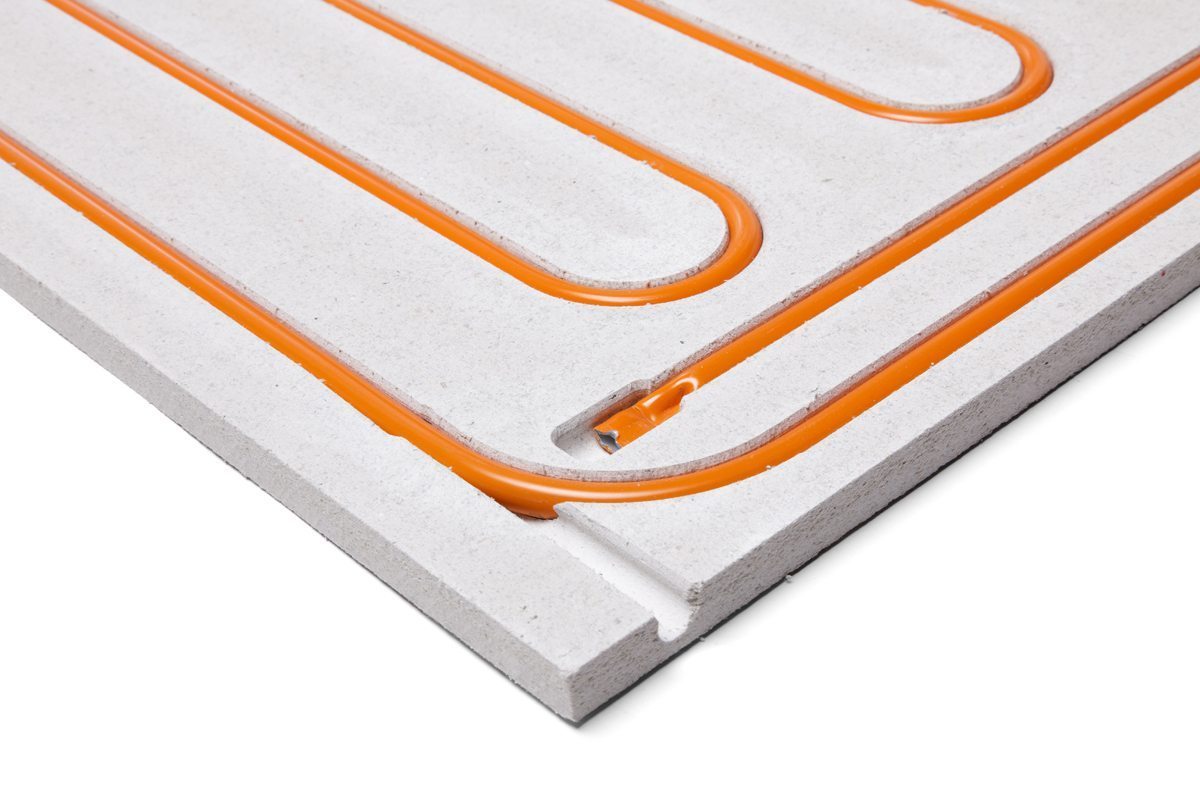

Module droogbouw wandverwarming Variotherm met gipsvezel fermacell platenModule droogbouw wandverwarming Variotherm met gipsvezel fermacell platenModule droogbouw wandverwarming Variotherm met gipsvezel fermacell platen





RUIMTES KOELEN ÉN VERWARMEN

De Variotherm klimaatplafonds zijn watergedragen afgiftesystemen. Met bijvoorbeeld een warmtepomp kun je zowel warm als koude water door het buizennetwerk laten stromen. Het systeem fungeert dus zowel als plafondkoeling als plafondverwarming. Een groot voordeel is dat het koelen en verwarmen energiezuinig, stil en tochtvrij verloopt.

  • Bij het koelen ontstaat er een ‘koude zone’. De warme opstijgende lucht koelt hierdoor gelijkmatig af.
  • Het verwarmen gaat op basis van stralingswarmte zoals bij een wandverwarming.

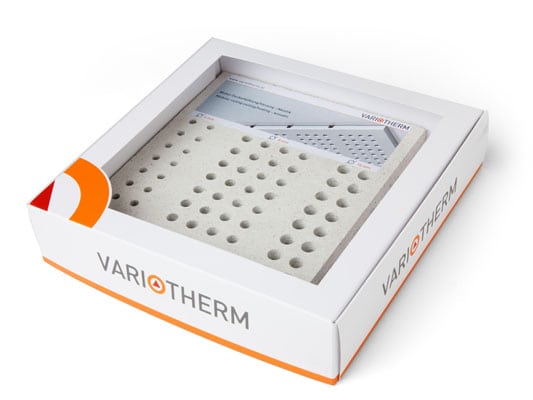

Sample Variotherm akoestisch koelplafond



LICHTPLAN

Als er sprake is van een lichtplan, dan houden we hier rekening mee in de werktekeningen. Op de aangegeven locaties komen dan 18mm gipsvezelplaten zonder buis (blanco).



WAAR PLAATS JE EEN KLIMAATPLAFOND?

Klimaatplafonds worden vooral toegepast in luxe villa’s, kantoren, kantines, scholen, zorgcomplexen en vergader- conferentiezalen. Eén omdat daar vaak veel mensen op één oppervlak hebt. Daarnaast liggen de eisen wat betreft werkklimaat of comfort vaak hoger.



WE ZIJN ER VOOR JE

Onze engineers kijken per project naar de verwarmings- en koelbehoefte om een comfortabel binnenklimaat te garanderen. Om je daarnaast te ontzorgen voorzien we je van werktekeningen waarbij rekening is gehouden met snijverlies, groepenindeling en ruimteregeling.

Afmetingen normale platen:

Hoogte (mm), Breedte (mm), Oppervlak (m²), Gewicht

2000 x 625 — 1,25m² — 25,5 kilo
2000 x 600 — 1,20m² — 24,5 kilo
1000 x 625 — 0,63m² — 12,8 kilo
1000 x 600 — 0,60m² — 12,2 kilo
2000 x 312 — 0,62m² — 12,6 kilo
1500 x 625 — 0,94m² — 19,2 kilo
1500 x 600 — 0,90m² — 18,4 kilo
2500 x 625 — 1,56m² — 31,8 kilo
2500 x 625 — 1,50m² — 30,6 kilo

Afmetingen aanpasbare platen:

Hoogte (mm), Breedte (mm), Hoogte (mm)Oppervlak (m²), Gewicht

1000 x 625 x 300 — 0,63m² — 13,0 kilo
1000 x 600 x 300 — 0,60m² — 12,5 kilo
2000 x 625 x 200 — 1,25m² — 25,7 kilo
2000 x 600 x 200 — 1,20m² — 24,6 kilo
2000 x 625 x 400 — 1,25m² — 25,8 kilo
2000 x 600 x 400 — 1,20m² — 24,8 kilo
2000 x 625 x 600 — 1,25m² — 26,0 kilo
2000 x 600 x 600 — 1,20m² — 24,9 kilo
2000 x 625 x 800 — 1,25m² — 26,2 kilo
2000 x 600 x 800 — 1,20m² — 25,1 kilo

Wat heb ik nodig?

  • Module platen (diverse afmetingen)
  • Opvulplaten
  • Fermacell schroeven
  • Fermacell green lijm

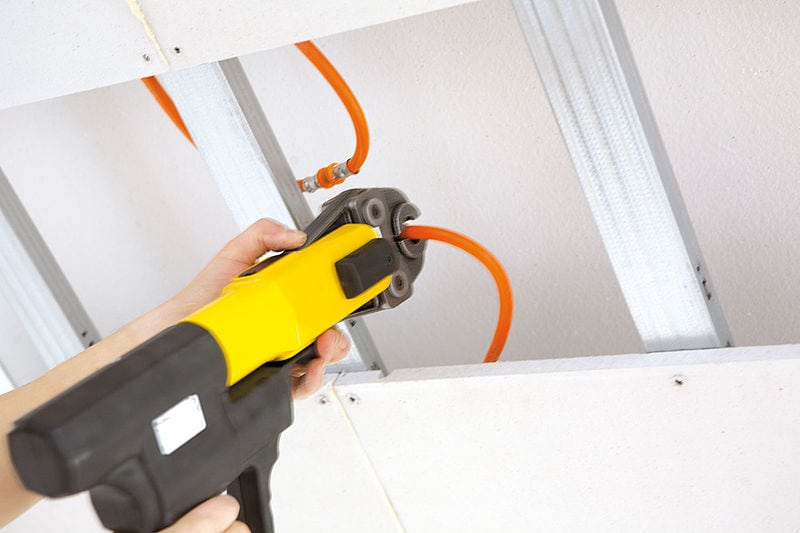

  • Perskoppelingen (11.6×11.6 eb 11.6×16)
  • Tape t.b.v. perskoppelingen
  • Aanvoer-retourbuis
  • Klemkoppelingen (3/4 x 16mm)
  • Verdeler

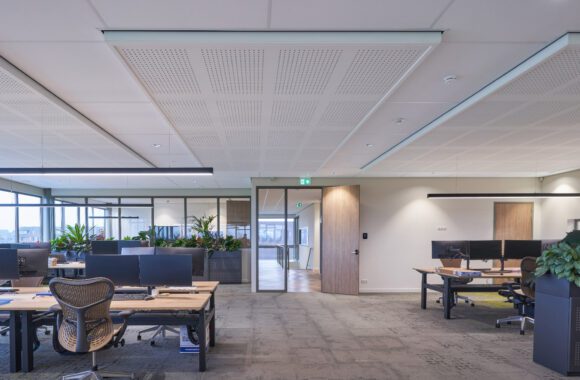

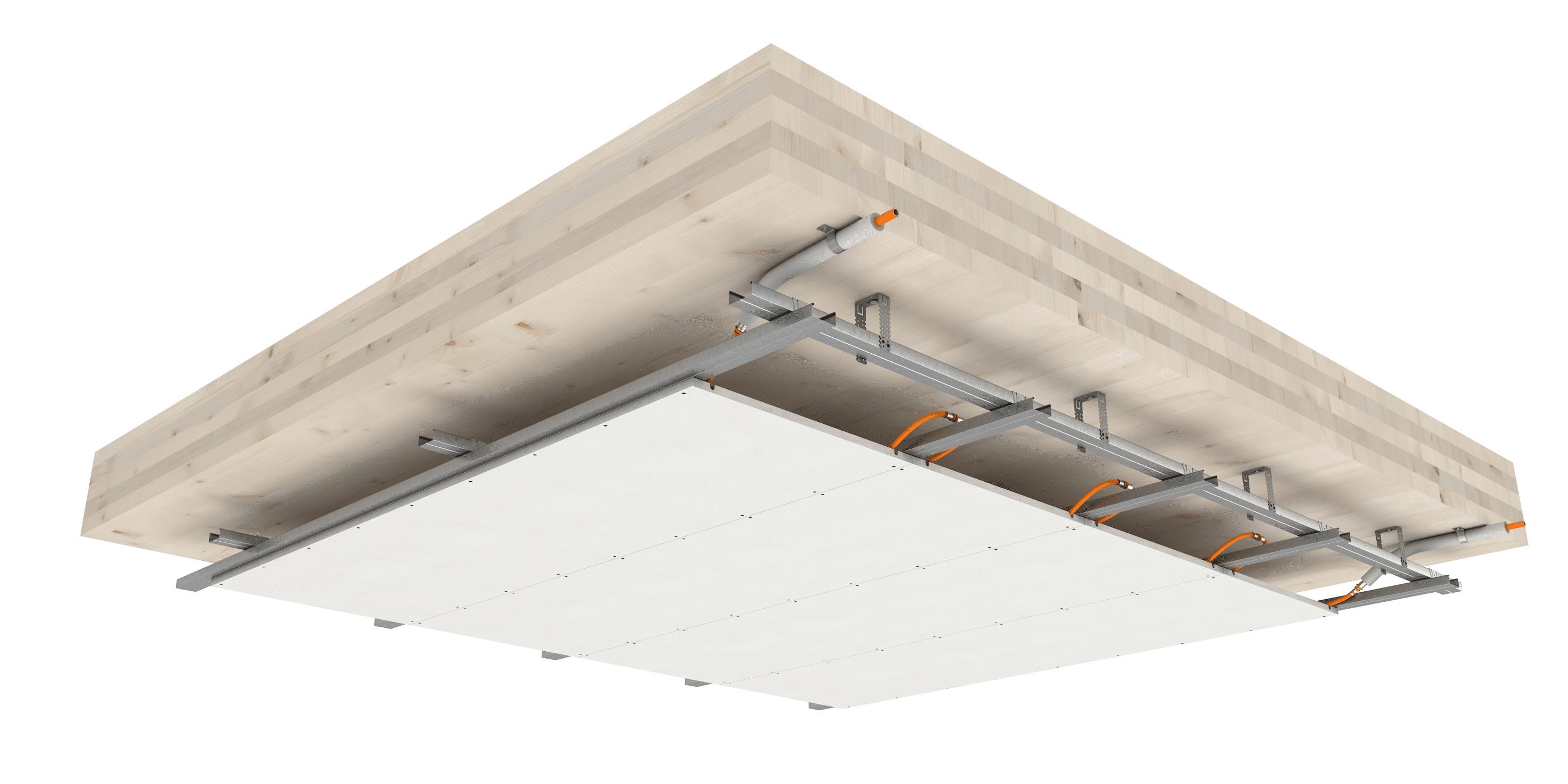

Technea akoestisch koelplafond - plafondkoeling - klimaatplafonds in kantoor gebouw
