Douchepijp-wtw Shower HR Tube 1-21 (DW1102121)

Douchepijp-wtw Shower HR Tube 1-21 (DW1102121)

Een douchepijp-wtw is een koperen warmtewisselaar die de restwarmte uit douchewater onttrekt en overdraagt aan koud aanvoerwater. Doordat het leidingwater al is voorverwarmd, hoeft de cv-ketel minder energie te leveren om warm te kunnen douchen. De techniek is een perfecte aanvulling op een warmtepompinstallatie. De warmteopwekker hoeft namelijk minder warm water uit het voorraadvat/boiler te tappen. Het resultaat is dat je toe kunt met een kleinere boiler óf je kunt langer douchen.

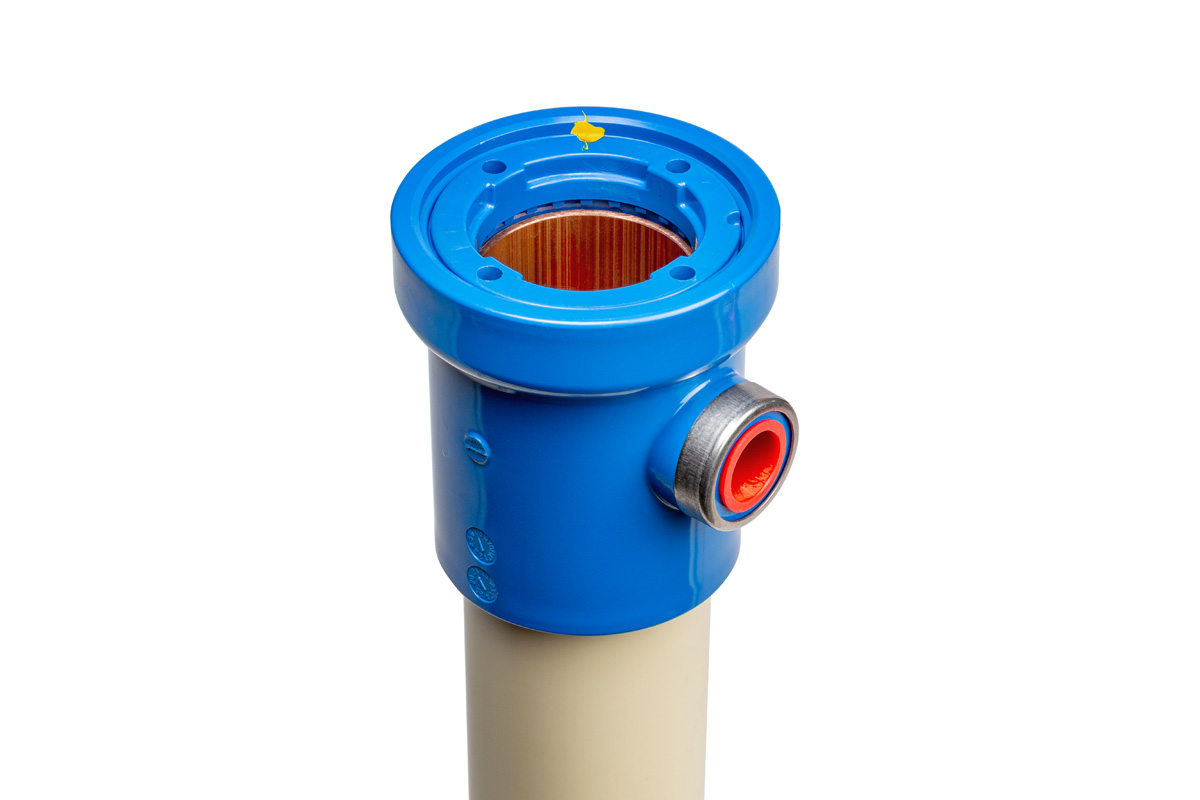

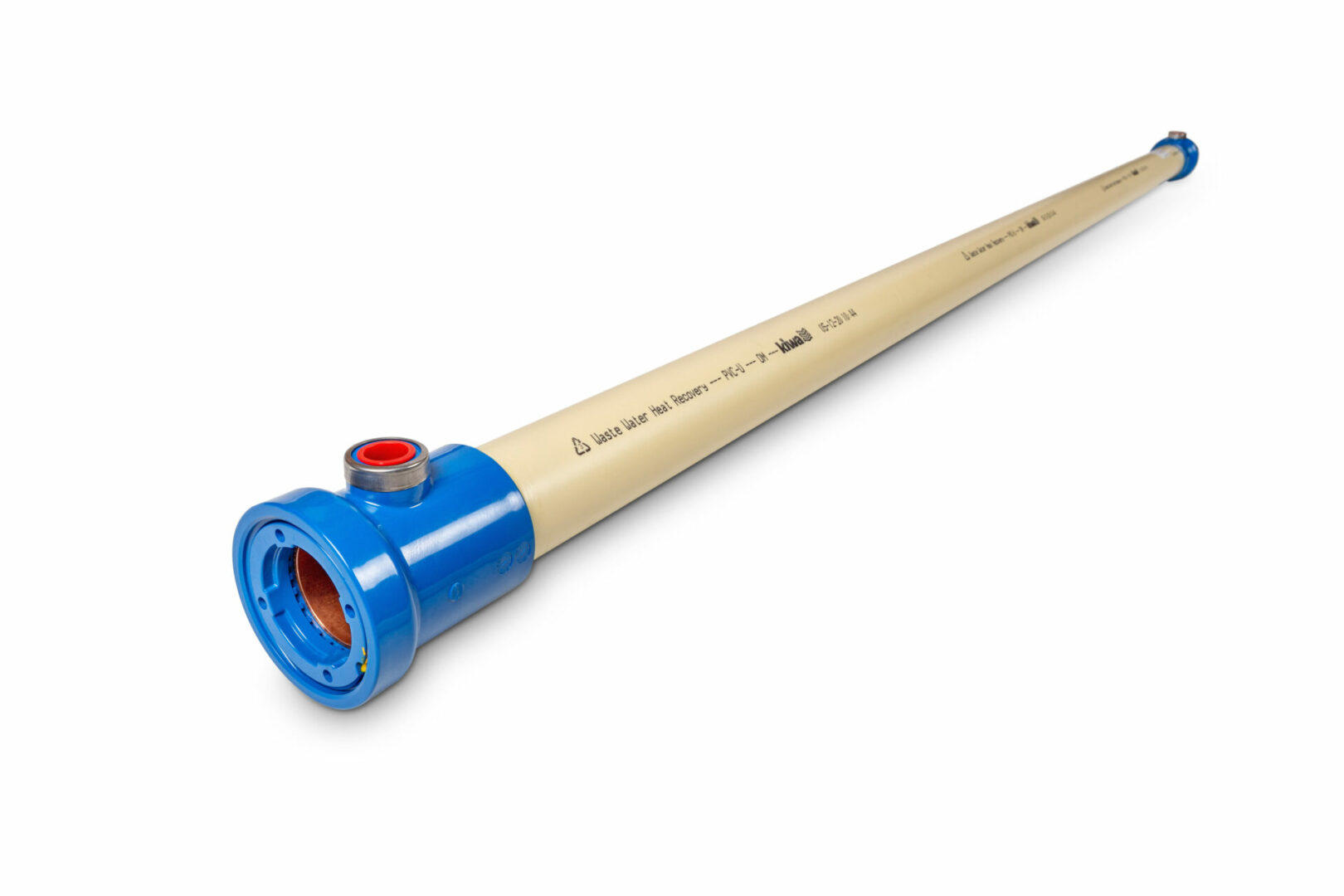

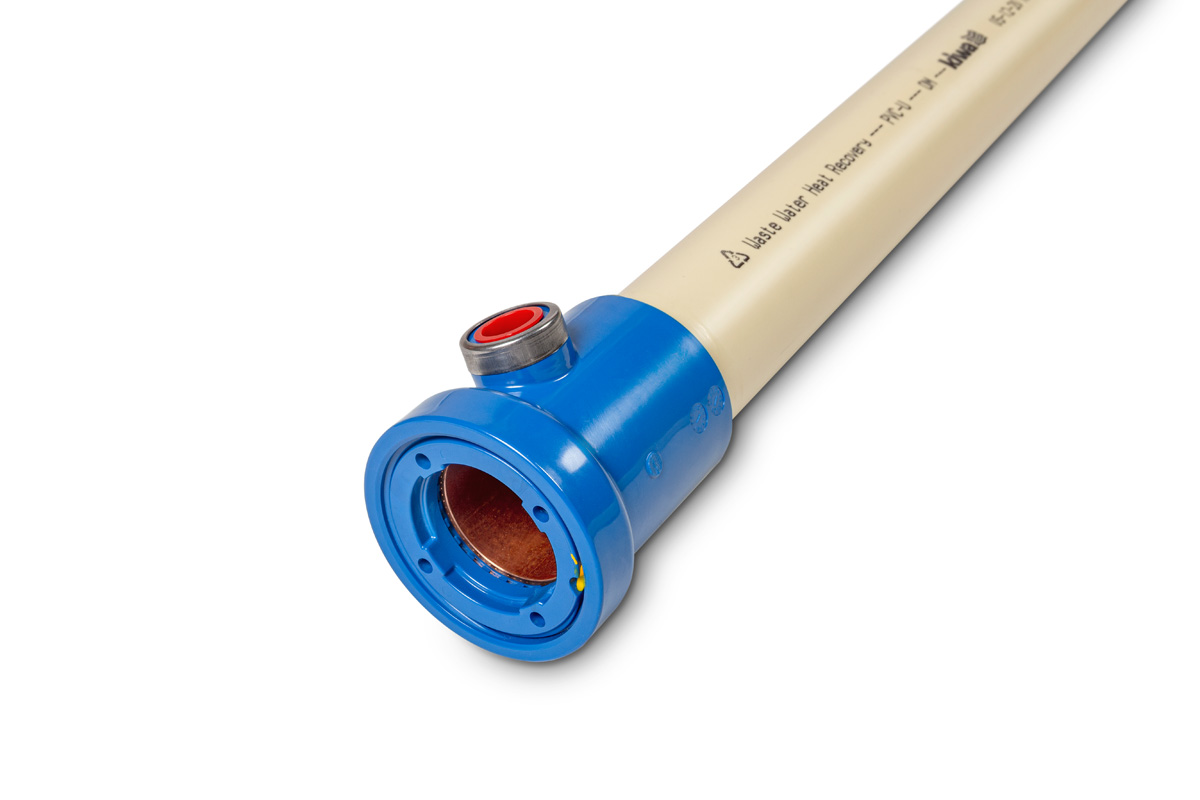

Technea Shower HR TUBE 1-21

Wij hebben drie verticale warmtewisselaars, waaronder deze Technea Shower HR Tube 1-21. Deze douchepijp is 210cm lang en plaats je verticaal onder de badkamer.

  • 10 jaar productgarantie
  • Hoogst gemeten efficiency (65,2% bij 9,2l/min)
  • Minder schade- en diefstalgevoelig (PVC-U buitenmantel)
  • Onderhoudsvrij & zelfreinigend
  • Standaard geleverd incl. aansluitset en Turbo rotator
  • 15-20 seconden opwarmtijd
  • Iedere buis wordt uitgebreid getest
  • Koperen warmtewisselaar met dubbele scheiding (conform NEN1717)
  • Milieuvriendelijk: buitenmantel van PVC-U met hergebruikgarantie
  • De sanitaire aansluitingen zijn voorzien van een zeer robuuste ½” binnendraad met een rvs-beschermingsring, zodat er géén speciale messing nippels meer nodig zijn. De gebruikelijke fittingen met conische draad kunnen direct in de aansluiting worden gemonteerd. Wel zo makkelijk, en de montage blijft compact!

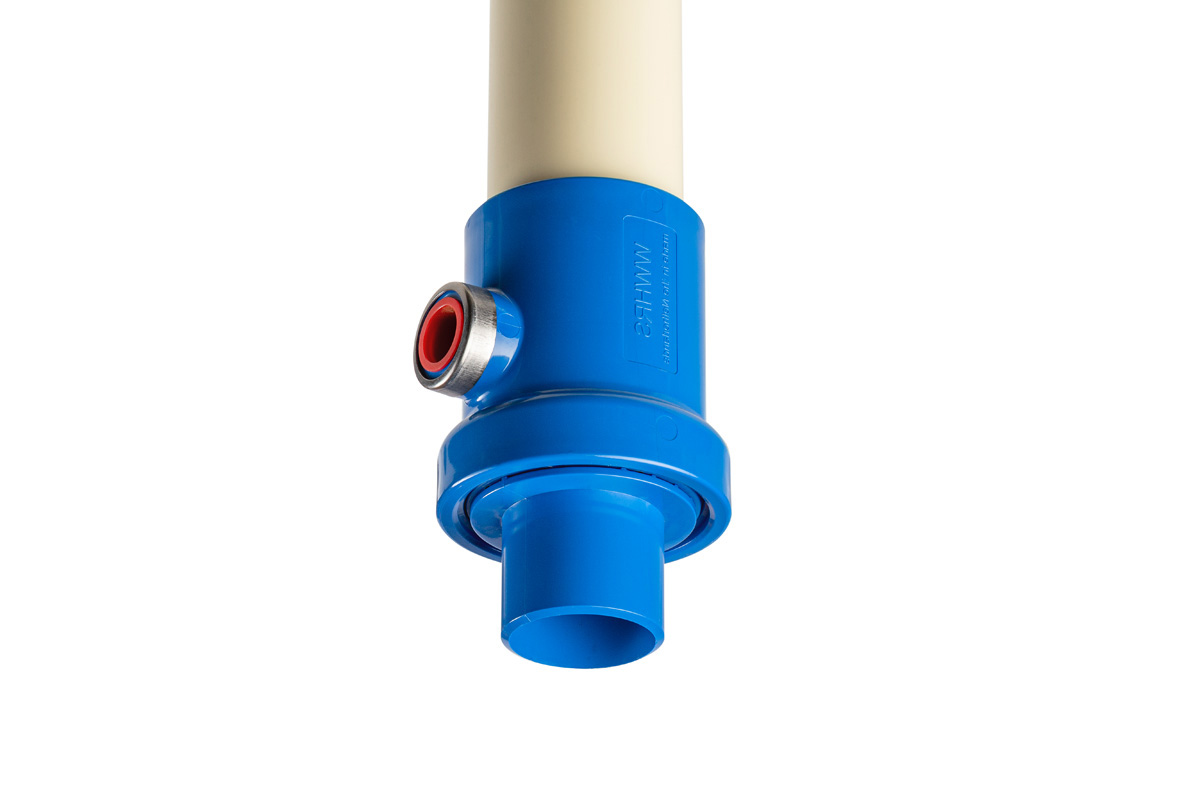

  • De aansluitingen afvoerwaterzijdig zijn 50mm glad; geschikt voor standaard lijm- of manchet verbindingen.





Technea Shower HR Tube douchepijp-wtw

Waarom een douchepijp-wtw?

We douchen steeds vaker én langer. Hierdoor is warm tapwaterbereiding verantwoordelijk voor een steeds groter deel van de energierekening. Het toepassen van isolatie, HR++ glas en lage temperatuur afgiftesystemen zijn wel bekend, maar met warmteterugwinning uit douchewater valt nog veel energie te besparen. Een douchepijp-wtw is daarbij een relatief eenvoudige en goedkope oplossing.

  • Snel terugverdiend (30 tot 50% energiebesparing op warm tapwater = circa 100 tot 200m³ gas per jaar)
  • Eenvoudig te plaatsen
  • Relatief goedkope oplossing
  • Verbetering energielabel
  • Je kunt toe met een kleinere boiler óf je hebt meer tapcomfort
  • Minder CO2-uitstoot
  • Onderhoudsvrij
  • Zelfreinigend



VOORDEEL iNSTALLATEUR

  • Interessantere inkoopcondities
  • Bewezen techniek (ruim 75.000 toegepast)
  • Hogere efficiency
  • Minder schadegevoelig
  • Kan direct op de riolering worden aangesloten
  • Voor nieuw- en bestaande bouw
  • Hoger systeemrendement
  • Dubbele scheiding conform Europese regelgeving (NEN 1717))



VOORDELEn ADVISEUR

  • Aanzienlijke EPC / BENG reductie
  • Gecontroleerde kwaliteitsverklaring BCRG
  • NTA 8800
  • Te vinden in Uniec 3.0



Plaats je voor het eerst een douche-wtw? Lees de installatiehandleiding en gebruik de gratis kenniskaarten 45,46 en 47 van ISSO



INSTALLATIE DOUCHEPIJP-WTW

Een douchepijp-wtw:

  1. voorzie je van een EA terugstroombeveiliging (controleerbare keerklep met geïntegreerde kogelkraan)
  2. plaats je verticaal
  3. plaats je i.c.m. een thermostatische douchemengkraan
  4. dient in zijn geheel bereikbaar te blijven
  5. mag je niet isoleren
  6. hoeft je niet persé direct onder de douche te plaatsen (kleine versleping is mogelijk)
  7. kan je alleen aansluiten op de afvoer van de douche



Rotator Technea douchepijp-wtw Shower HR Tube 1-21

TURBO ROTATOR

De Technea Shower HR Tube douchepijp-wtw’s leveren we standaard met EA-combinatie, aansluitset én TURBO rotator. Dit opzetstuk zorgt voor een perfecte invoer van het warme douchewater én daarmee een hoog rendement. De rotator kun je links- of rechtsdraaiend monteren, zodat je deze makkelijk kunt aansluiten op de afvoerleiding vanaf de douche.





Onderhoud & reiniging

  • In de basis is een douchepijp-wtw onderhoudsvrij en zelfreinigend door de hoge flow
  • In geval van extra reiniging gaat de voorkeur uit naar een reinigingsmiddel op natuurlijke zeepbasis



ALTERNATIEF

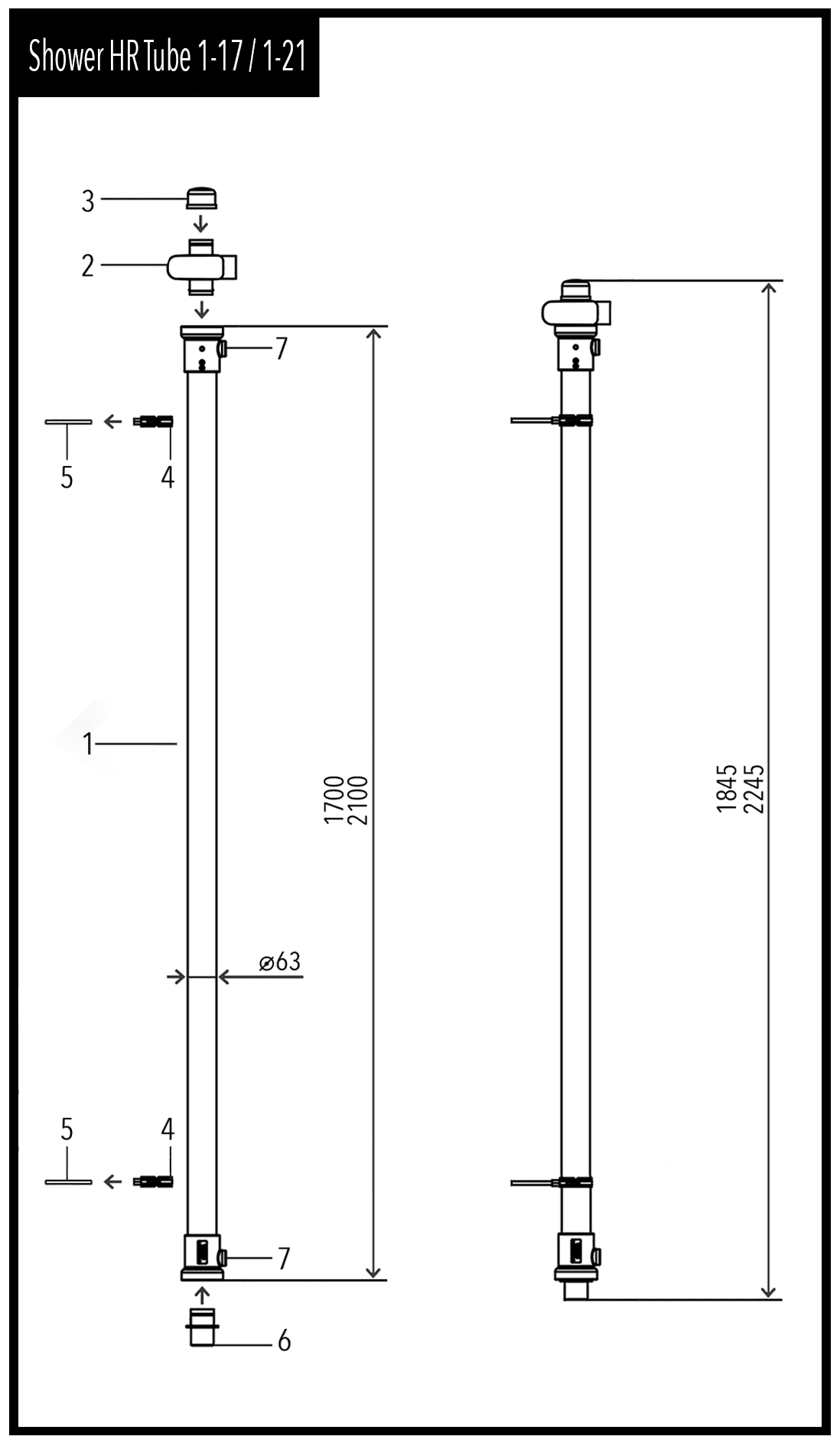

Afmeting buis

2100 mm x Ø 92mm

Totale inbouwlengte

2245 mm

Gewicht

8,2 kilo

Rendement 9,2l/min

65,2%

Rendement 12,5l/min

62,5%

Drukverlies (9,2 l/min)

0,39 bar

Max. Volumestroom drinkwater

15 l/min

Max. Volumestroom afvalwater

30 l/min

Artikelnummer:

DW1102121

  • Aansluit set
  • Turbo Rotator
Mag ik het bad aansluiten op de douche-wtw?

Het is niet toegestaan om een bad aan te sluiten op een douchepijp-wtw. Dit heeft te maken met de diameterreducties in een toestelleiding, in dit geval een badkuip.

  • De stankafsluiter (I) bij een bad heeft een diameter van  40mm;
  • De gereduceerde diameter van de muur en vloerbuis( III) is bij een bad ⌀ 50mm;
  • De toestelleiding (II) bij een bad moet ⌀ 75mm zijn.

Het is verplicht dat de leidingendiameter in de toestelleiding steeds een stapje groter worden. Als je een douchepijp-wtw plaatst, moet deze feitelijk een diameter van minimaal ⌀ 75mm hebben, terwijl de douchepijp een diameter heeft van ⌀ 50mm. Dat is dus te klein.
