Ballastvrij montagesysteem | Oost/west systeem

Ballastvrij montagesysteem | Oost/west systeem

Heb je als installateur een project waarbij je zonnepanelen moet plaatsen op een plat dak met dakbedekking? Vaak is het verstandig óf noodzakelijk om het montagesysteem te verankeren aan de dakconstructie. Bijvoorbeeld in situaties met extreme windinvloed, de opdrachtgever zekerheid wil of omdat het dak niet geschikt is voor ballast. Gebruik dan ons ballastvrije montagesysteem van fabrikant Fixnordic (voorheen Jual Solar). Hierbij breng je speciale montageankers aan in de dakconstructie én maak je het dak weer waterdicht met speciale dakconsoles. Lees hieronder meer over het systeem.

  • 10 jaar systeem garantie
  • Maken calculatie per project

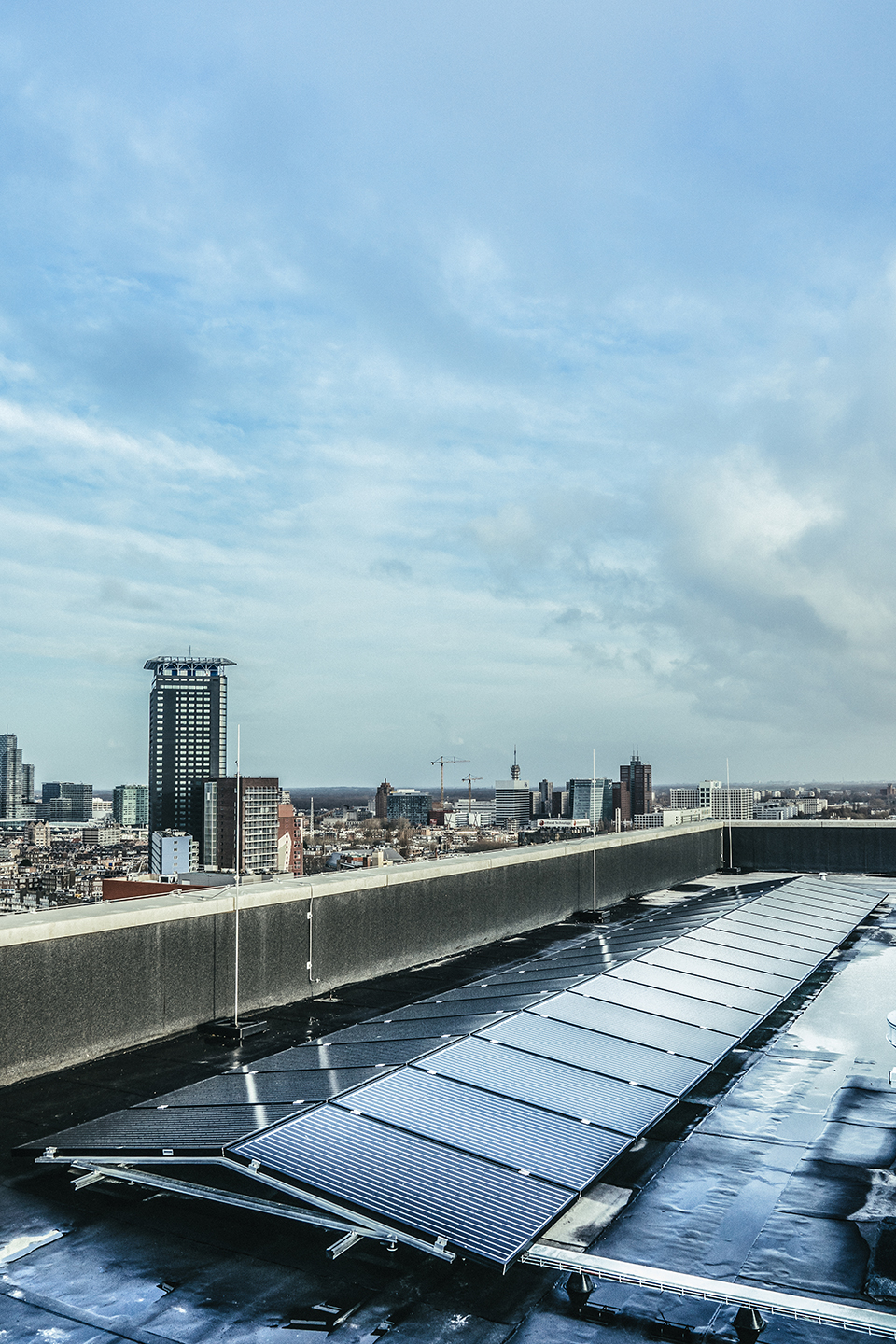

  • Zelfs geschikt voor op woontorens (>25m)
  • Speciale dakankers voor betonnen, stalen of houten constructies
  • Speciale dakankers met vooraf waterdicht ingewerkt membraam
  • Bewezen kwaliteit: meest toegepaste ballastvrije montagesysteem

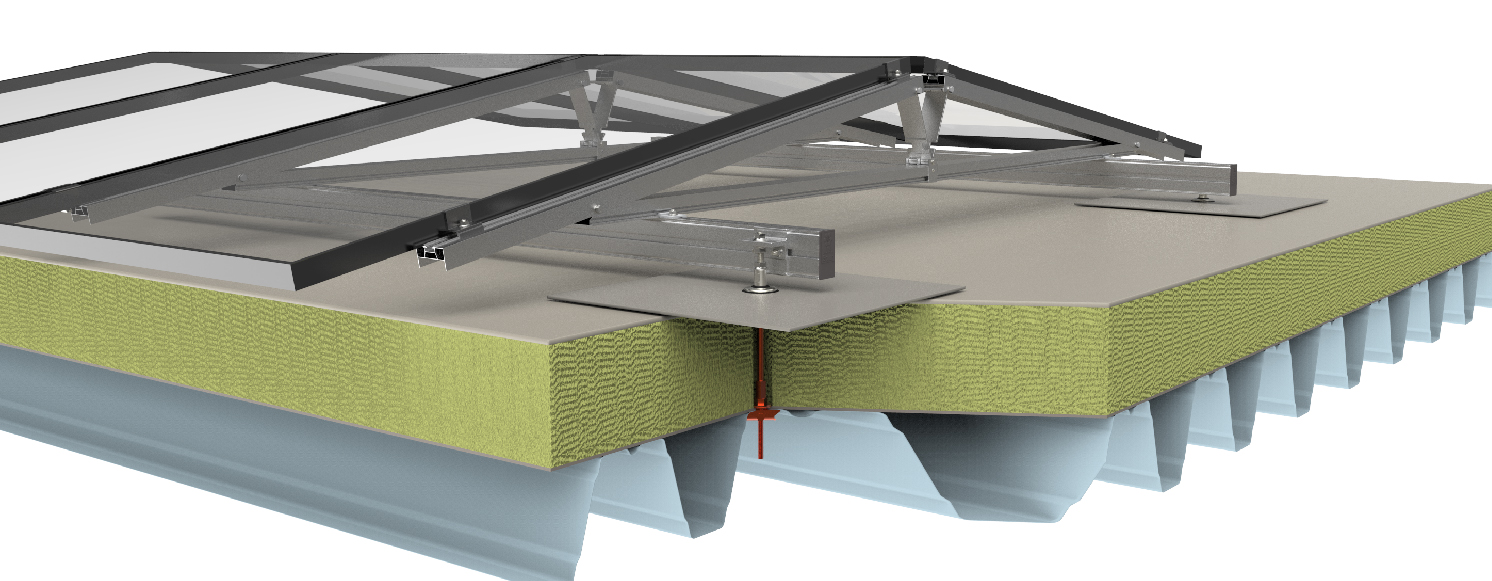

Jual Solar - Ballastvrij montagesysteem - Zonnepanelen op stalen geisoleerd dak

Alles doorgerekend

Wat dit montagesysteem anders maakt? Ieder onderdeel van het totale systeem is perfect op elkaar afgestemd en volledig doorgerekend. Daardoor kunnen wij 10 jaar garantie geven op het complete systeem, mits aan de installatievoorschriften is gehouden.

Zodra de installateur de gevraagde projectdetails heeft aangeleverd, kunnen wij starten met een projectcalculatie. Daarbij houden we rekening met allerlei externe invloeden. Denk aan de maximale wind- en sneeuwbelasting, dakhoogte, terreincategorie, windzone en eventuele constructieberekening. Op basis van de output weet je precies wat je nodig hebt én hoe je de montageankers en overige materialen moet monteren. Kortom, met ons kies je voor zekerheid.

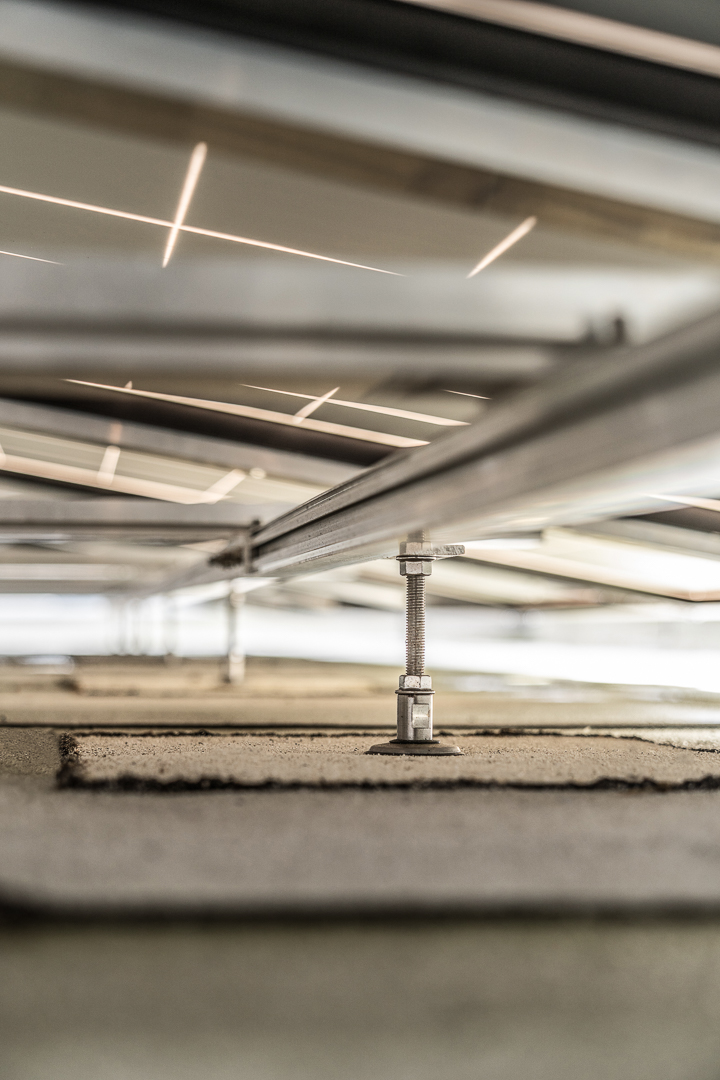

Dakankers

Uit de calculatie blijkt welk type dakanker je nodig hebt. Het type anker verschilt per project. Is er bijvoorbeeld sprake van isolatie, een hellend dak met dakbedekking, wat is de ondergrond enzovoorts. Het mooie van de fixatie aan de constructie, is dat je gebruik maakt van de sterkte van de dakconstructie.  Onze oplossingen zijn o.a.  geschikt voor:

  • Houten, stalen of betonnen dakconstructie
  • Mét of zonder isolatie
  • Iedere terreincategorie en windzone

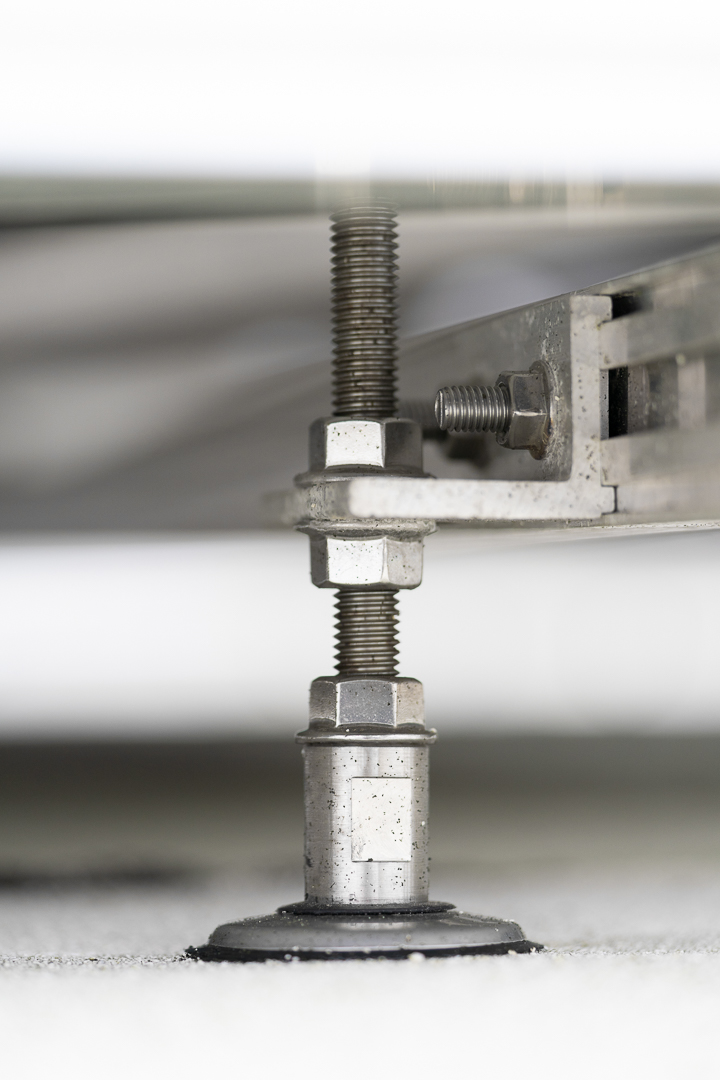

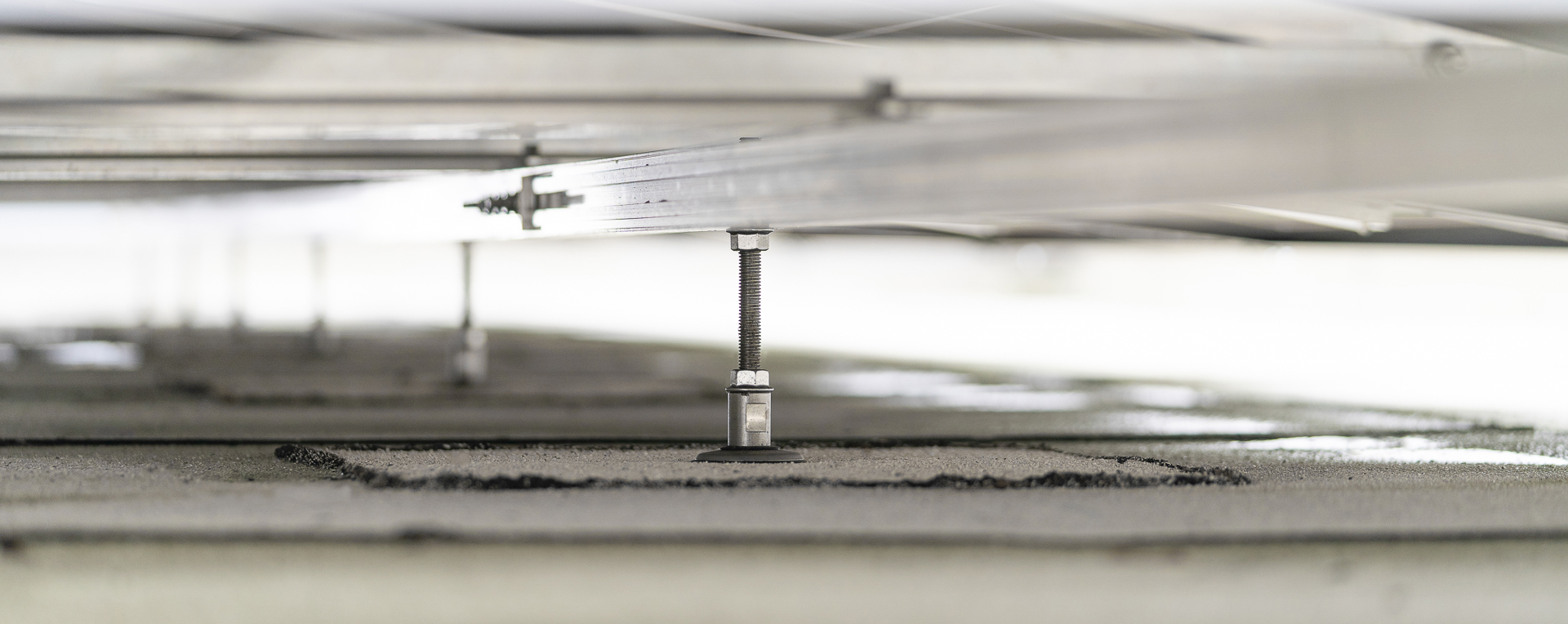

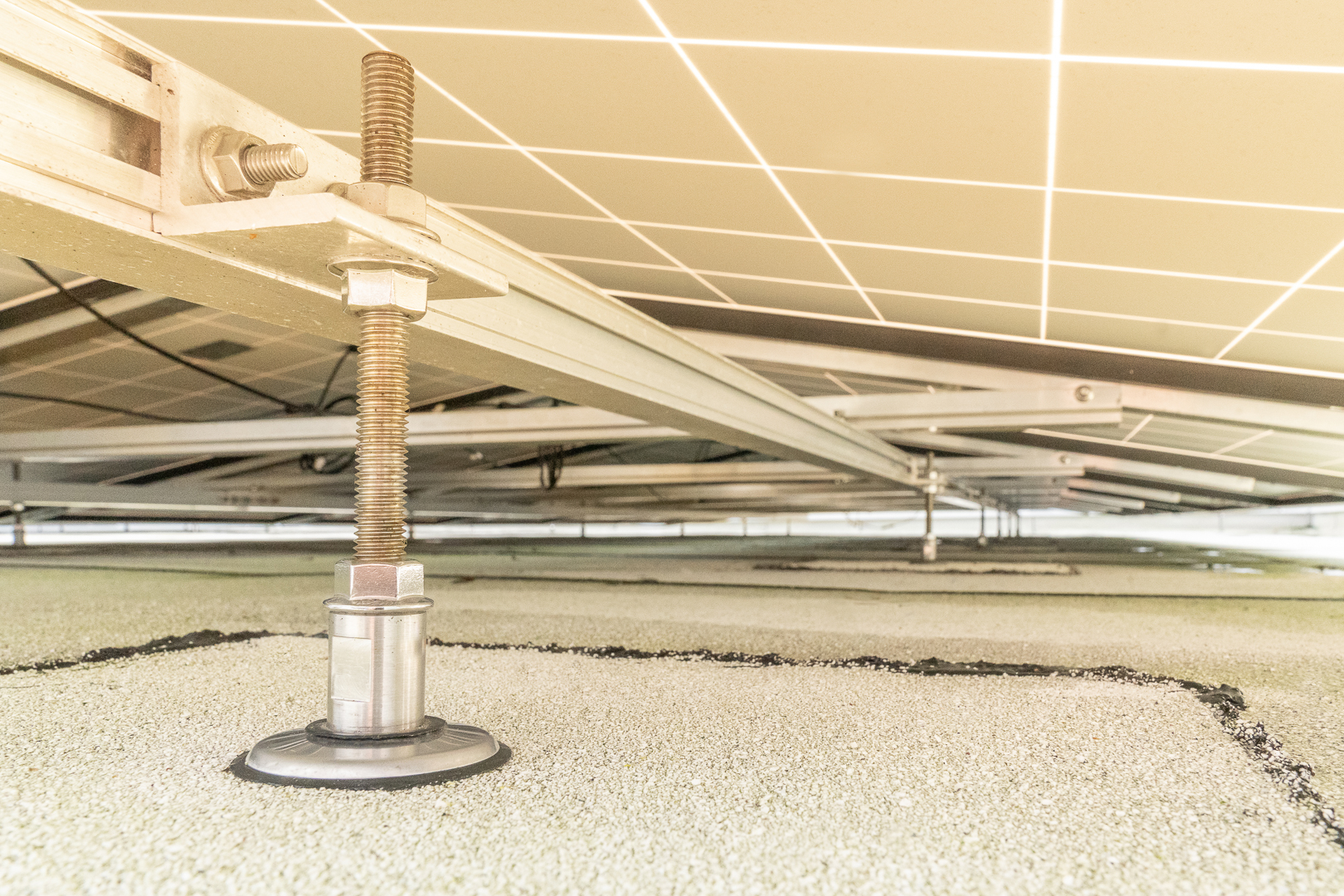

DAKCONSOLES

Bij de montage, boor je door het dak. Dat betekent dat het dak weer 100% waterdicht opgeleverd moet worden. Wij geven hier garantie op omdat we unieke dakconsoles, een rvs-rozet met membraam naar keuze. Iedere dakconsole wordt tijdens de productie alvast waterdicht ingewerkt met hetzelfde merk en type dakbedekking als op locatie. Van bitumen, pvc tot aan epdm.

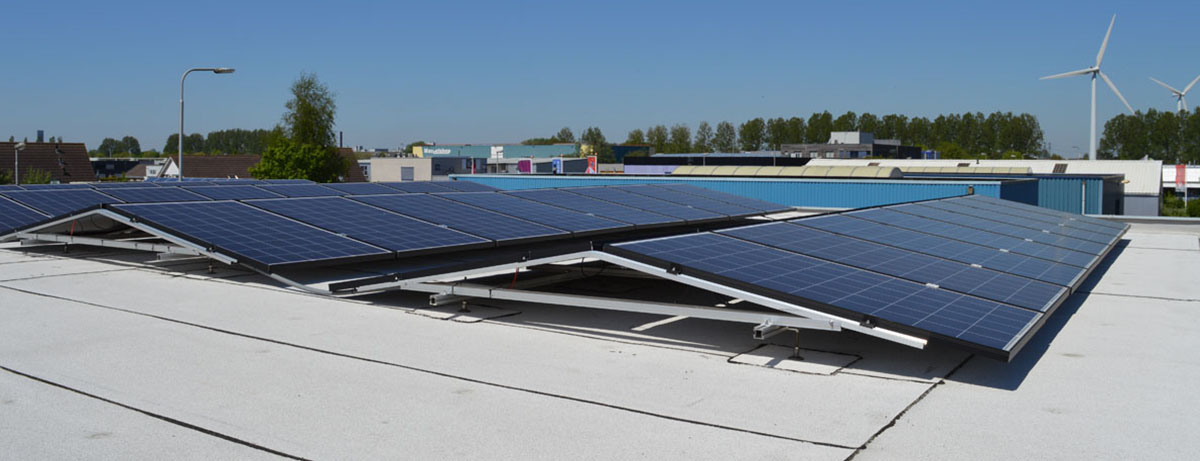

oost-west montageframe

Ook bij het ontwerp van het oost/west frame is rekening gehouden om de windinvloed te minimaliseren. Zo is er ruimte gelaten aan de bovenzijde zodat de wind minder opwaartse druk creëert.

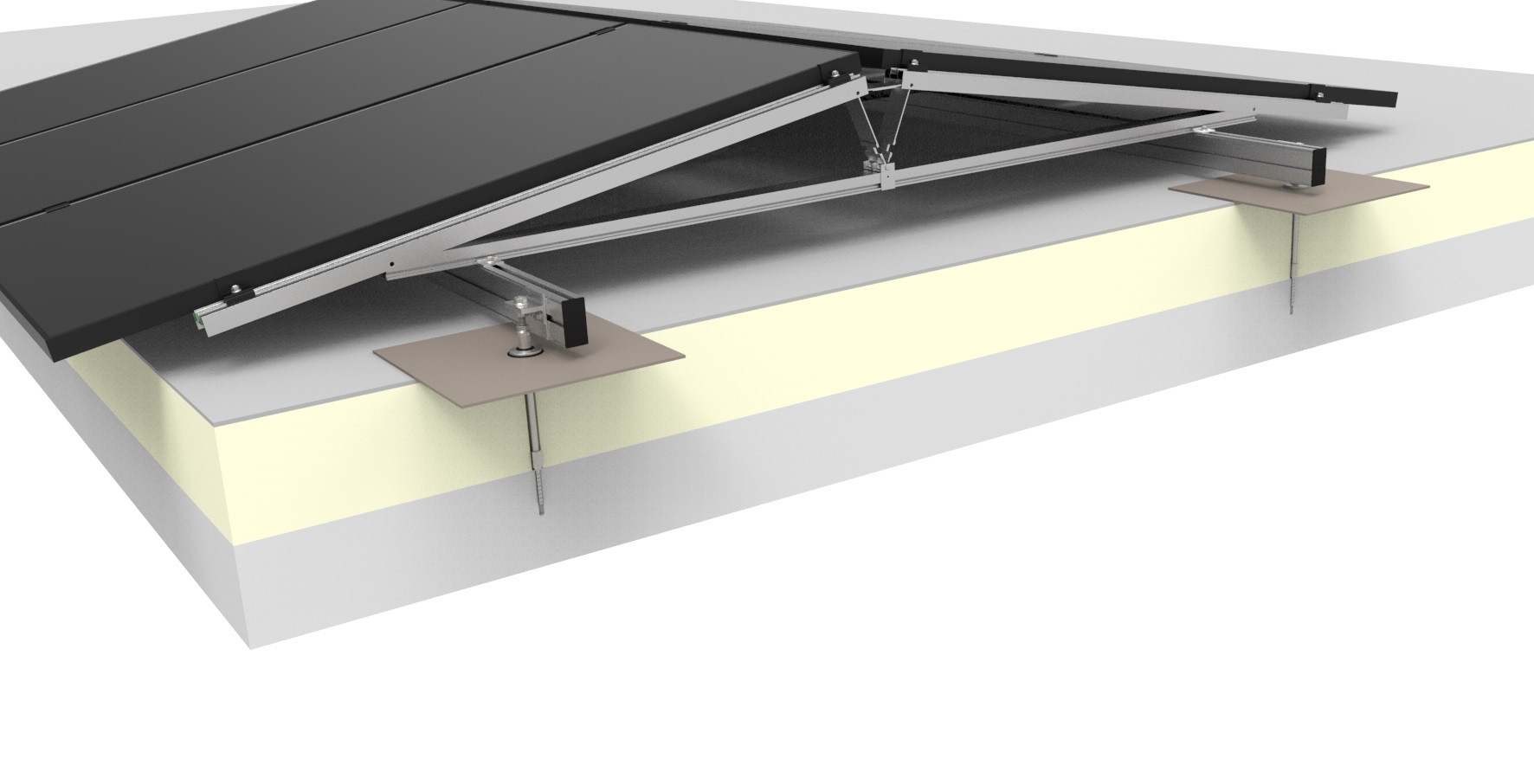

Jual Solar - Ballastvrij montagesysteem - Massief betonnen dak

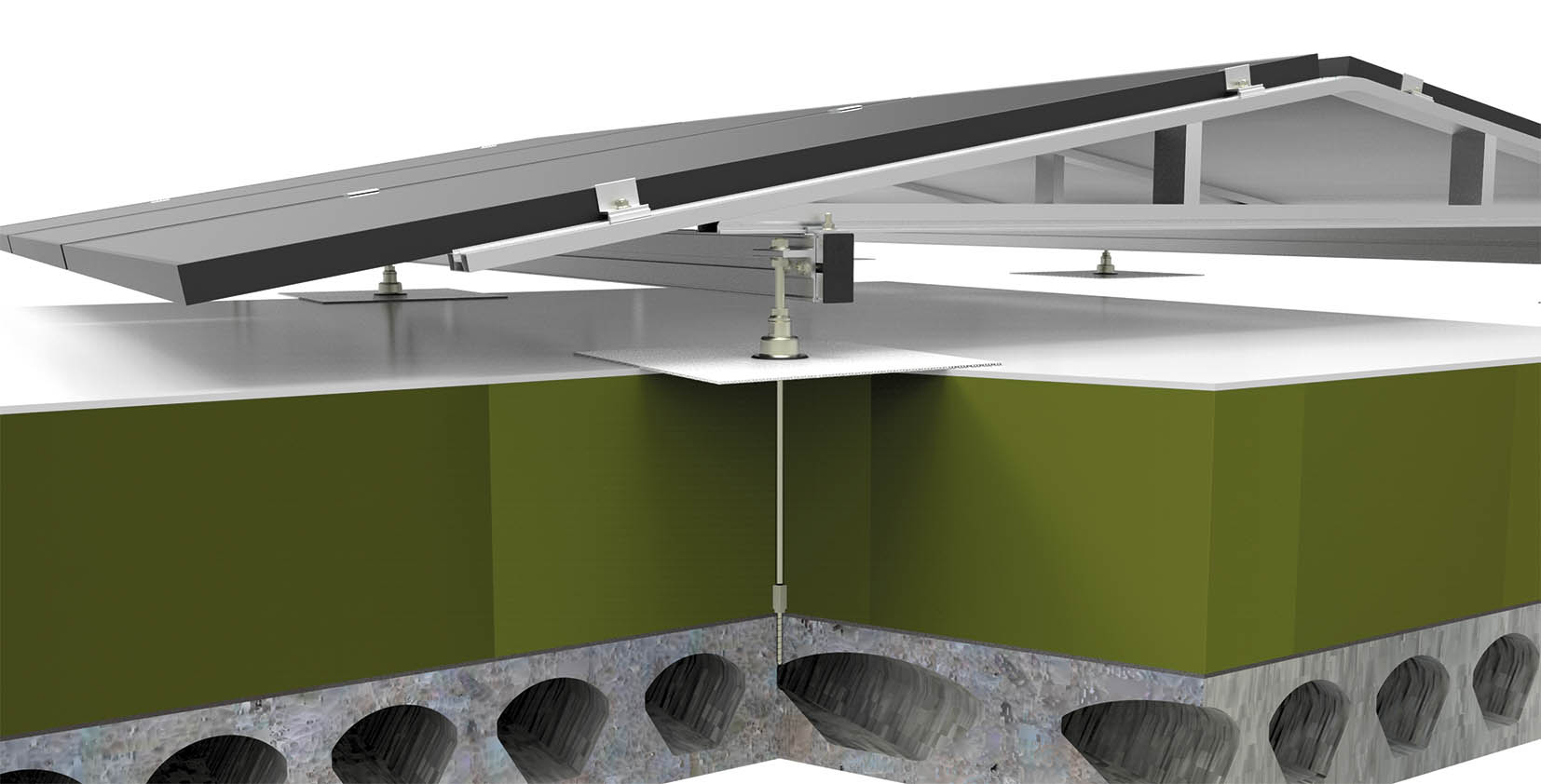

BETON DAK

Bij een betonnen dak gebruik je speciale betonankers. Na het voorboren van het dak, draai je deze vast in de betonnen constructie. Hierbij heb je geen plug nodig vanwege het zelftappende draadeinde. Dit anker kun je zowel gebruiken bij een massief dak als bij kanaalplaten. Is er sprake van licht gasbeton? Ook dat is mogelijk!

Bekijk onze installatievideo voor een geïsoleerd plat beton dak met bitumen dakbedekking.

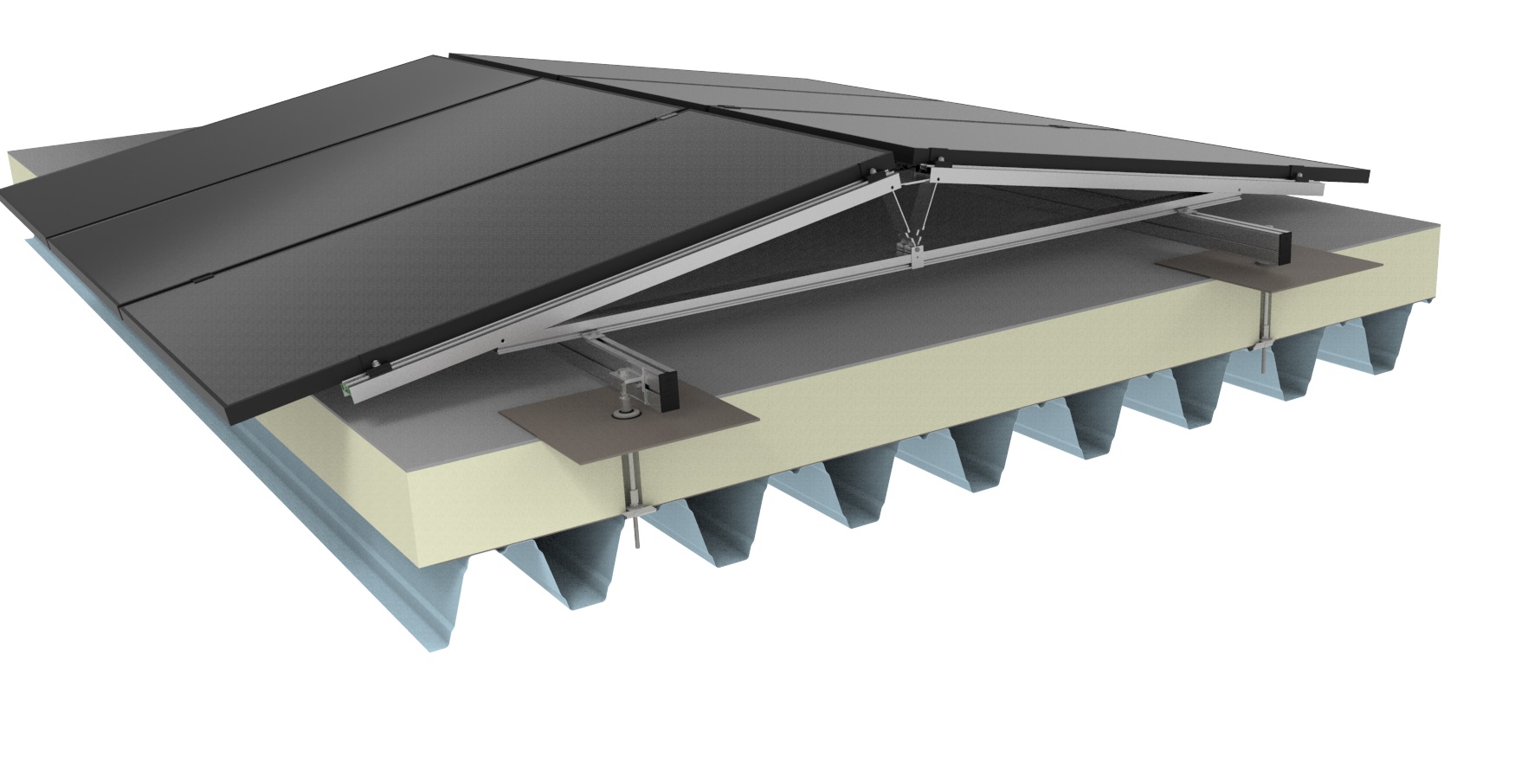

Jual Solar - Ballastvrij montagesysteem - Stalen geisoleerd dak

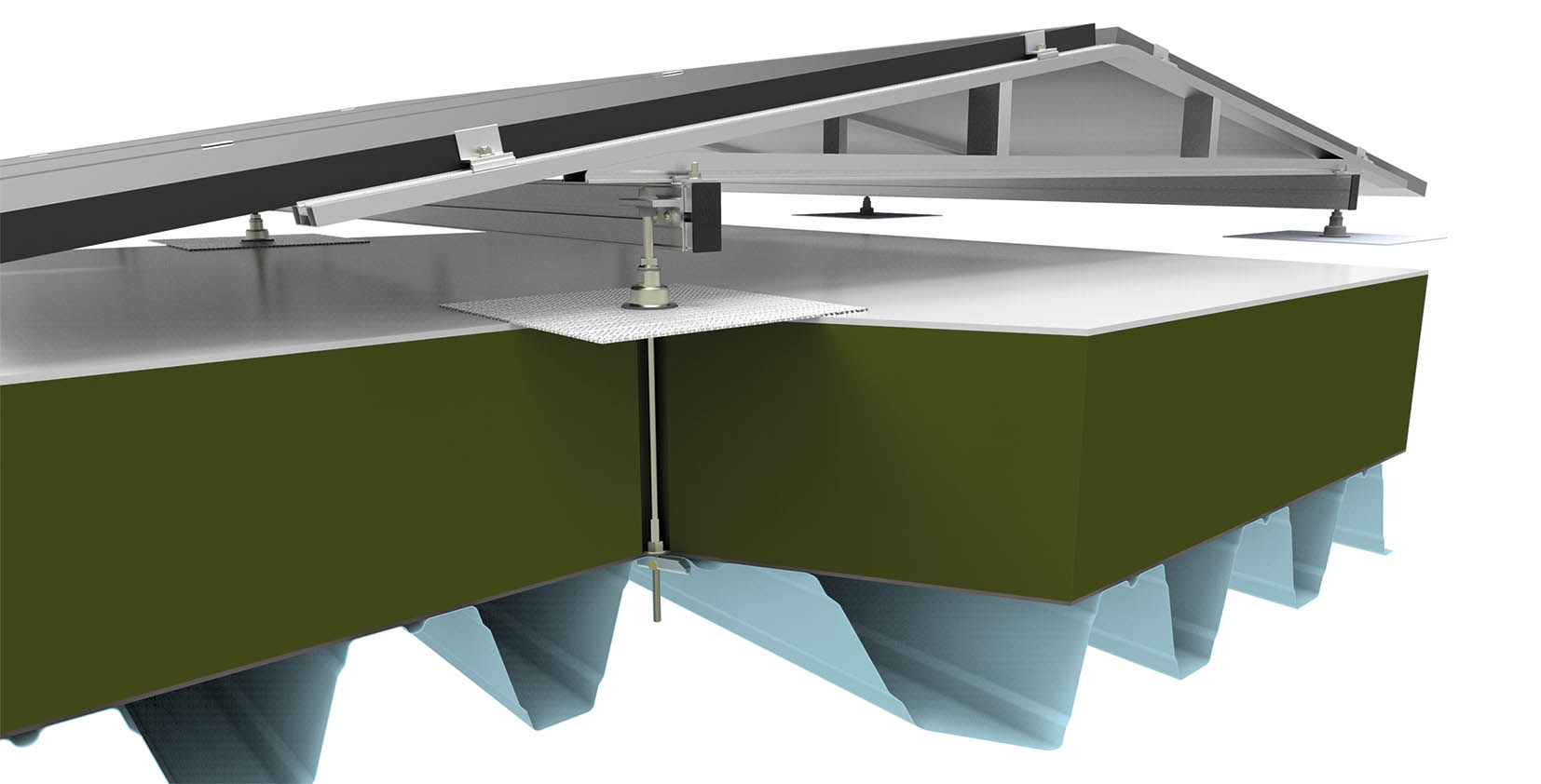

STAAL OF HOUTEN DAK

Bij een geïsoleerd stalen of houten dakconstructie gebruik je trapezium ankers. Deze ankers duw je, na het voorboren van het dak, door de dakconstructie. Het anker klapt vervolgens open en haakt achter de constructie. Met een speciale techniek fixeer je deze aan de stalen of houten plaat. Een geïsoleerd dak? Ook daarvoor hebben we oplossingen.

Bekijk onze installatievideo voor een plat staal dak.













DAKDOORVOEREN PLAT DAK

Om de kabels van de installatie waterdicht door het dak te leiden, hebben we ook een dakdoorvoer voor plat dak. Dit is RVS gebogen 50mm buis met daaraan dezelfde dakbedekking als op locatie. Door de gebogen vorm hoef je op locatie niet meer bochtjes te lijmen.





VOORDELEN FIXNORDIC

  • 10 jaar systeem garantie
  • Maken calculatie per project
  • Zelfs geschikt voor op woontorens (>25m)
  • Speciale dakankers voor betonnen, stalen of houten constructies
  • Speciale dakankers met vooraf waterdicht ingewerkt membraam
  • Bewezen kwaliteit: meest toegepaste ballastvrije montagesysteem





dAKDOORVOER  VOOR PLAT DAK NODIG? wE HEBBEN OPLOSSINGEN VOOR PV-PANELEN, THERMISCHE COLLECTOREN EN WARMTEPOMPEN”





PROMOTIEVIDEO

In deze video is te zien hoe ons ballastvrije montagesysteem wordt geïnstalleerd op zowel een stalen als betonnen dakconstructie.
