Warmteterugwinning in de douchebak zelf: tot ca. 40% minder energie voor warm douchen
Een douchebak-wtw is een douchebak met een ingebouwde warmtewisselaar. Het warme douchewater dat normaal via het putje verdwijnt, verwarmt het koude leidingwater voor. Je hebt er geen ruimte onder de badkamer voor nodig, dus hij past ook waar een douchepijp-wtw niet kan.
Technea levert de Sanura X-Tray en Sanura Flatmate, ontwikkeld door Recoup, aan installateurs in heel Nederland.
Een douche-wtw wint warmte terug uit het douchewater en gebruikt die om het koude leidingwater voor te verwarmen. Dat kan op drie plekken: in een pijp onder de badkamer (douchepijp-wtw), in een goot in de vloer (douchegoot-wtw) of in de douchebak zelf (douchebak-wtw).
De douchebak-wtw is de oplossing als er onder de badkamer geen ruimte is voor een verticale pijp en de vloer niet open kan voor een goot. De Sanura X-Tray bouw je in de vloer in, de Sanura Flatmate zet je op de bestaande douchevloer, zonder breekwerk.

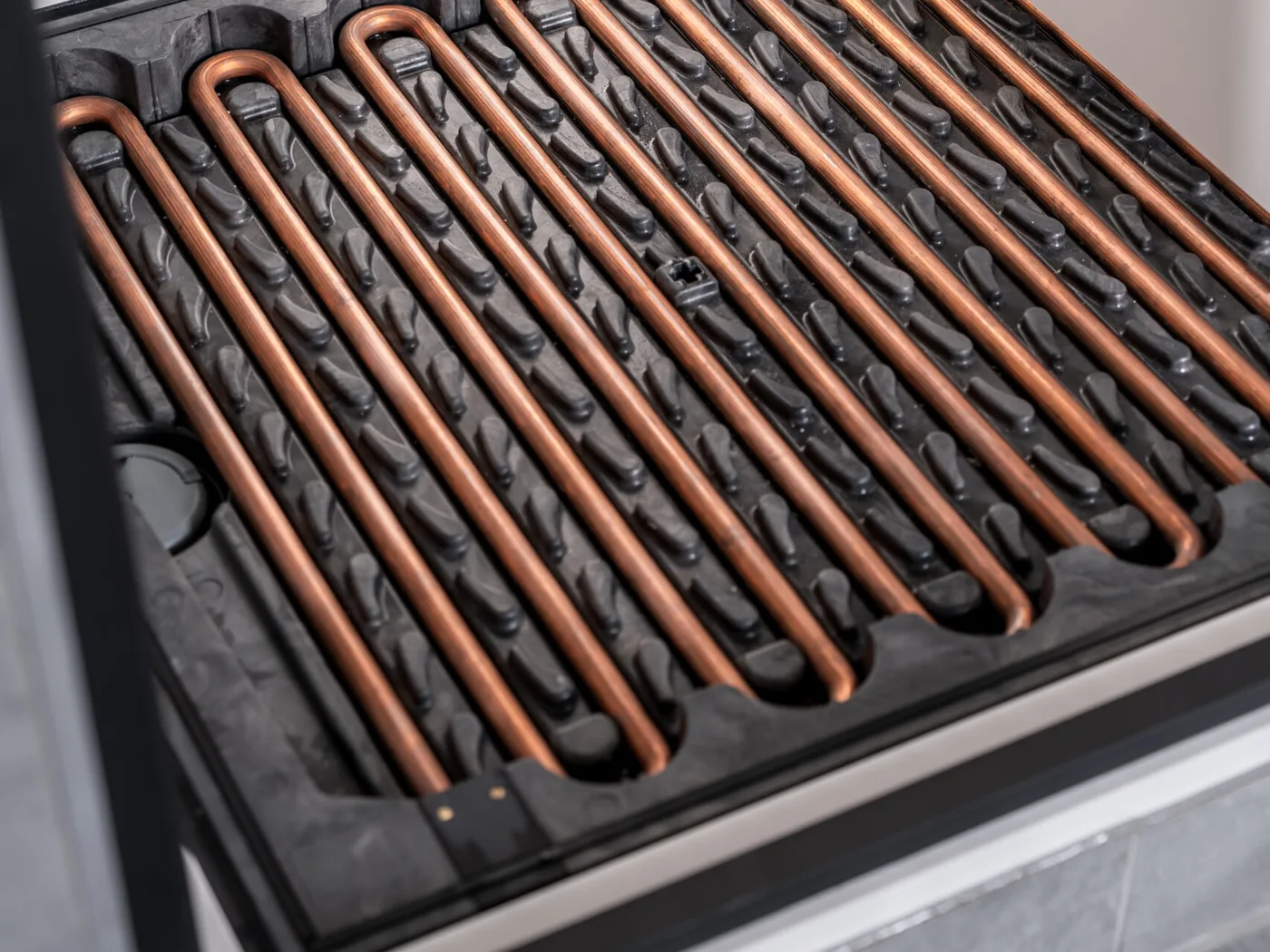

Onder de bovenplaat van de douchebak ligt een koperen warmtewisselaar. Het warme douchewater stroomt eroverheen naar de afvoer. Door de koperen leidingen loopt tegelijk het koude leidingwater, dat zo wordt voorverwarmd voordat het naar de douchekraan of de warmtapwaterbereider gaat.
Daardoor hoeft de cv-ketel, boiler of warmtepomp minder bij te verwarmen voor dezelfde douchetemperatuur. Onder de douche merk je niets: de techniek werkt passief, zonder elektronica of bewegende delen.
Dat is vooral interessant in goed geïsoleerde woningen. Daar wordt warm tapwater een steeds groter deel van het energieverbruik. En omdat er meer warm water beschikbaar is uit dezelfde installatie, is er ruimte voor een kleinere boiler of meer comfort.
Het verschil zit in de plaatsing. Verbouw je de badkamer, dan bouw je de X-Tray in de vloer in. Blijft de badkamer zoals hij is, dan zet je de Flatmate op de bestaande douchevloer. Kies jouw situatie.

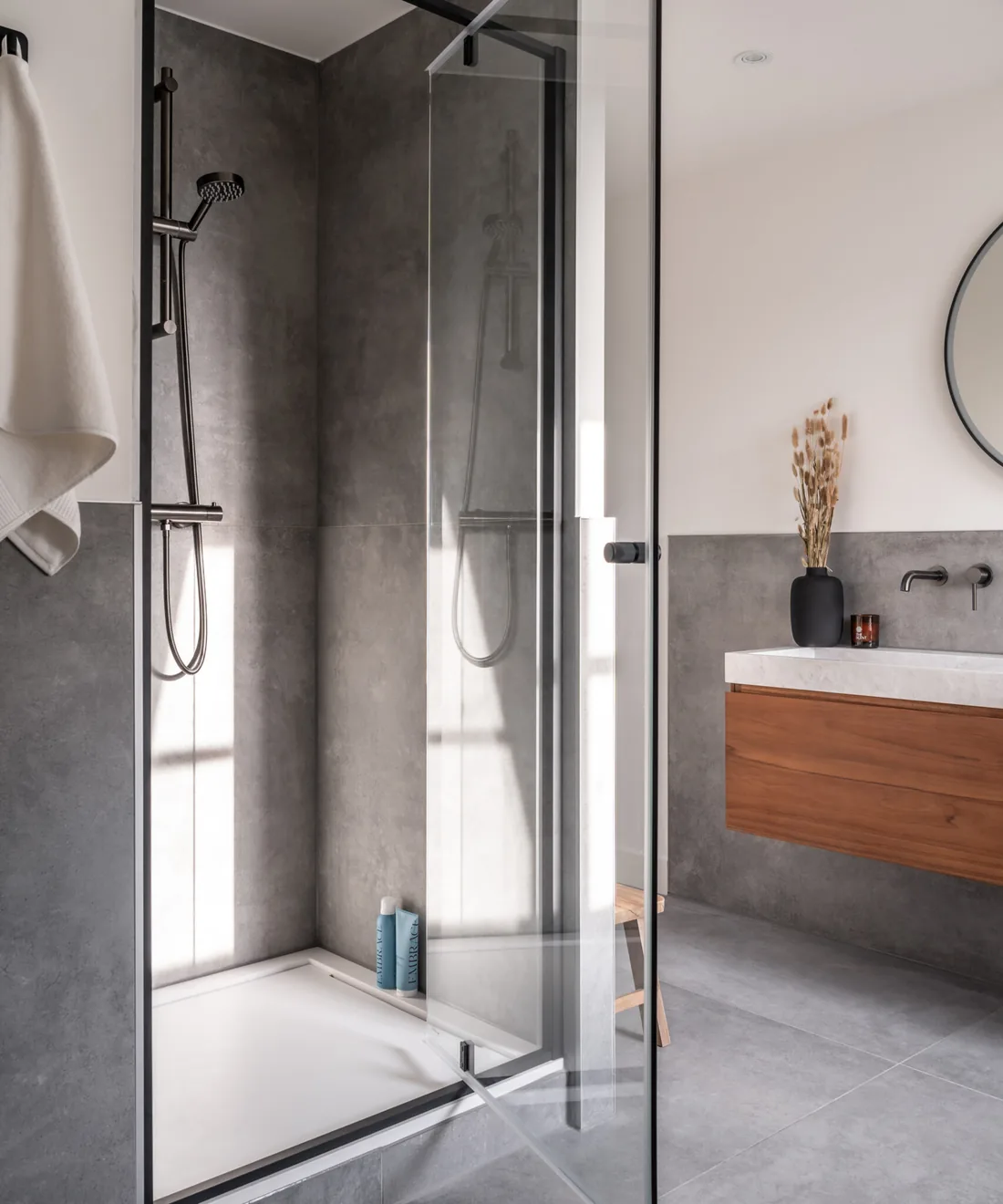

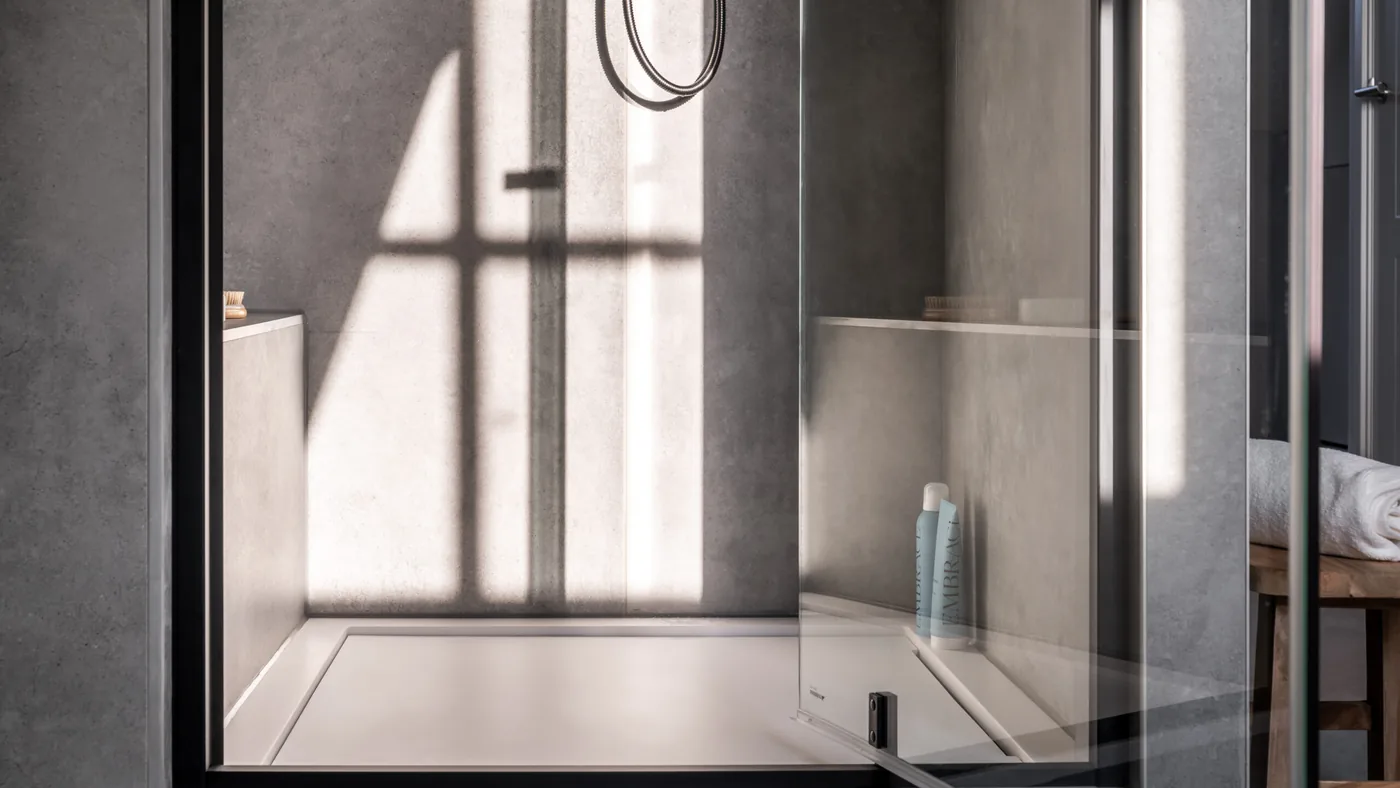

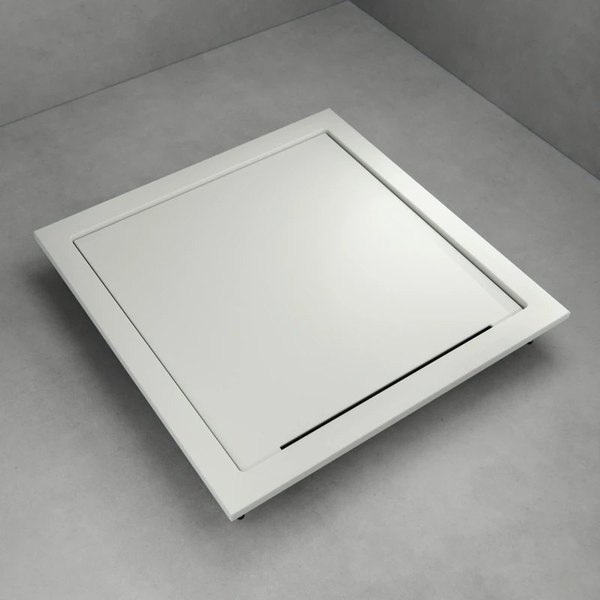

Een inbouwdouchebak met warmtewisselaar, voor een nieuwe of verbouwde badkamer. Bij 12,5 cm inbouwdiepte ligt hij volledig verzonken; bij 10 cm steekt alleen de rand 2,5 cm uit. Dubbelwandig, dus ook toe te passen waar een dubbele scheiding wordt gevraagd.

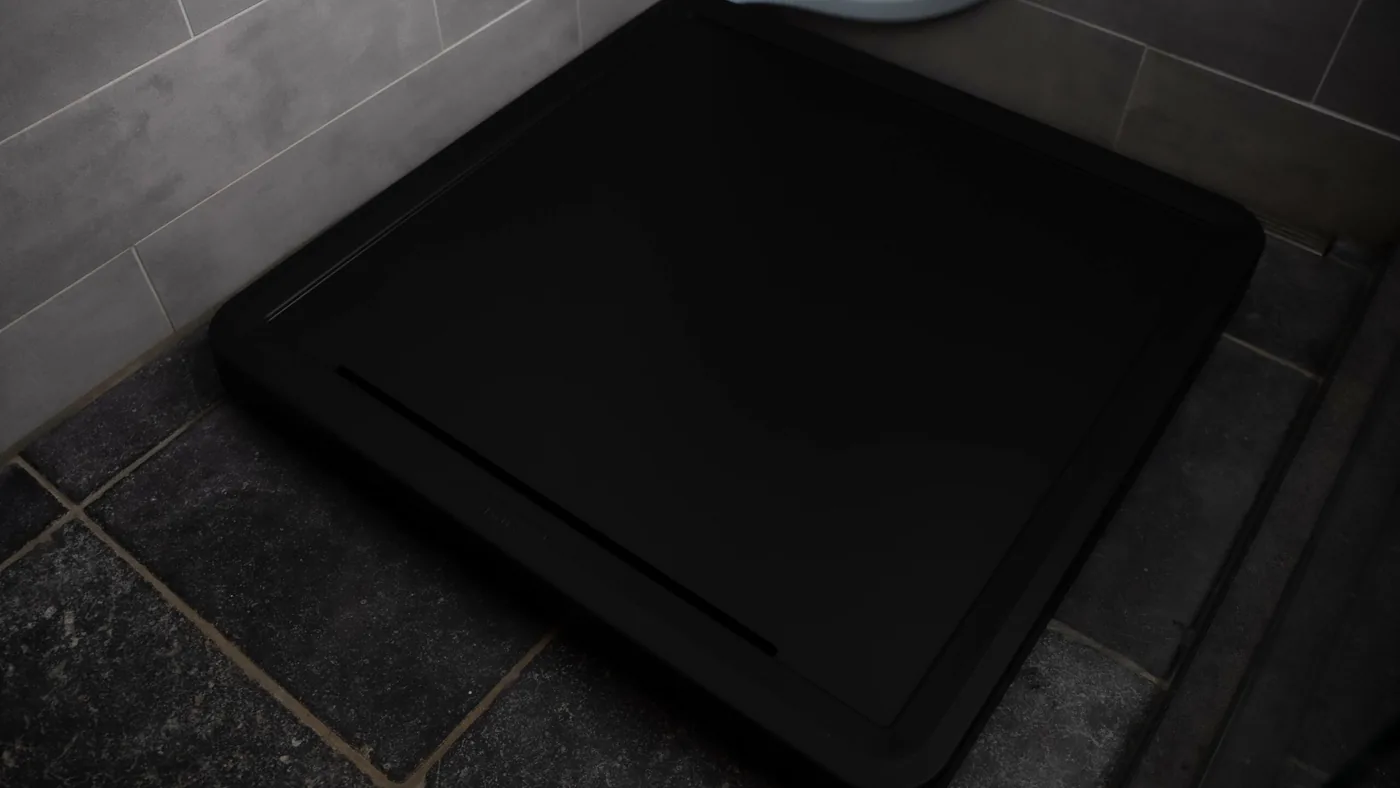

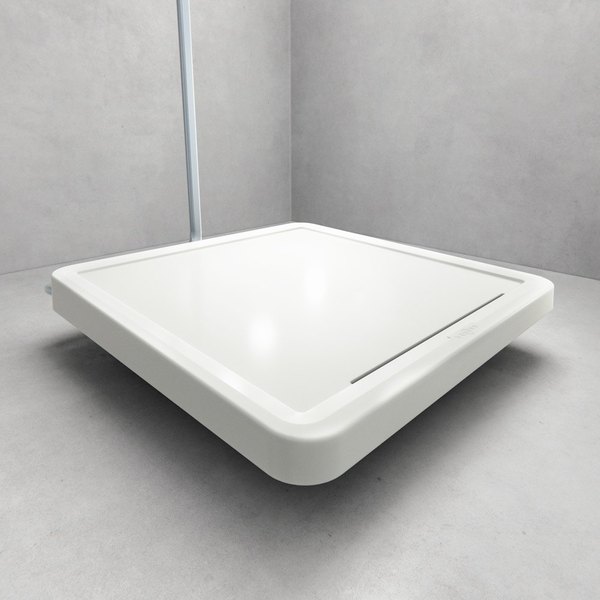

Een vlakke douchebak die je bovenop de bestaande douchevloer zet en direct aansluit op de opbouwdouchekraan. Het afgekoelde water loopt weg via de bestaande goot of put. Geen breekwerk, dus geschikt voor bestaande badkamers en appartementen.

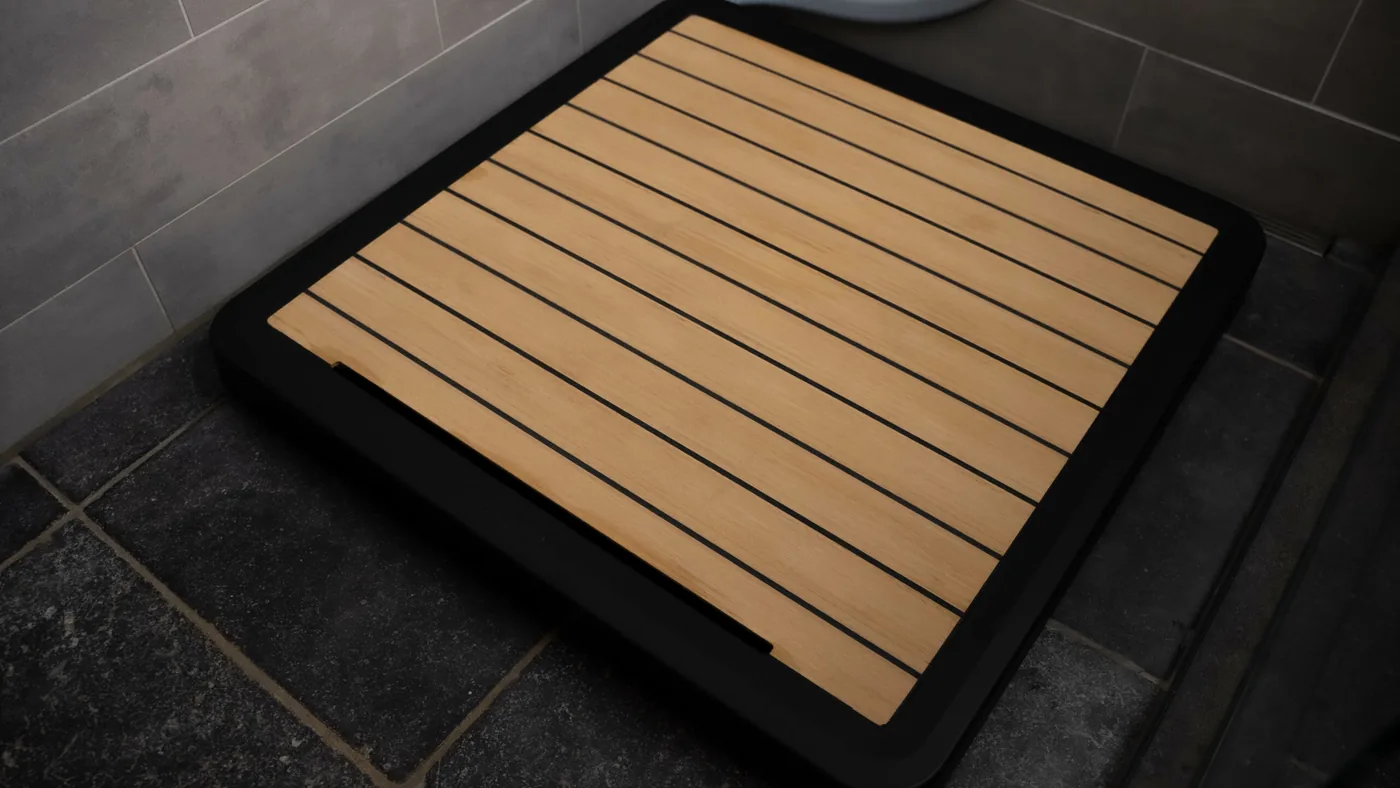

Dezelfde Flatmate, met een toplaag van Flexiteek: de uitstraling van teak, met het onderhoudsgemak van kunststof. Er zijn acht uitvoeringen: wit of zwart, met of zonder teaklook, enkel- of dubbelwandig.
Rendement gemeten door Kiwa volgens NTA 8800 bijlage U. Besparing volgens Sanura.
Bij minder water per minuut heeft de wisselaar meer tijd om warmte over te dragen.
Wat je in de praktijk bespaart, hangt af van het gebruik en de temperaturen.
De X-Tray zit in de vloer, de Flatmate staat erop. Dat is de afweging tussen inbouwen en niet hoeven breken.
Alle drie winnen ze warmte terug uit douchewater. Het verschil zit in waar de warmtewisselaar zit, en dus in welke badkamer hij past.
| Soort | Waar zit hij | Wat heb je nodig | Past vooral bij | Onderhoud |
|---|---|---|---|---|
| Douchepijp-wtwbijvoorbeeld Shower HR Tube | verticaal, in de afvoer onder de badkamer | ruimte onder de douche, in een schacht of de ruimte eronder | badkamer op een verdiepingsvloer | onderhoudsvrij |
| Douchegoot-wtwbijvoorbeeld Joulia | horizontaal, in de vloer van de inloopdouche | een uitsparing in de vloer; de inbouwdiepte is bepalend | gestapelde bouw, badkamer op de begane grond | goot eenvoudig te reinigen, en dat moet ook regelmatig |
| Douchebak-wtwSanura X-Tray en Flatmate | in de douchebak zelf | X-Tray: 100 tot 125 mm inbouwdiepte. Flatmate: een opbouwdouchekraan | renovatie en nieuwbouw, ook zonder ruimte onder de vloer | meestal volstaat wekelijks naspoelen met de handdouche |
Twijfel je? De keuzehulp stelt een paar vragen over je badkamer en geeft daarna advies.
Een douchepijp-wtw heeft verticale ruimte nodig onder de douche. Op de begane grond of boven een woning van iemand anders is die er vaak niet. De douchebak-wtw zit in de douche zelf.
De Flatmate zet je op de bestaande douchevloer en sluit je aan op de opbouwdouchekraan. Geen hak- en breekwerk, dus ook in bewoonde woningen en appartementen.
In gezinswoningen, hotels en recreatie telt de besparing per douchebeurt snel op. Center Parcs De Kempervennen testte tien X-Trays in de cottages.
Voorverwarmd water ontlast de warmtepomp, boiler of zonneboiler. Er is meer warm water beschikbaar uit dezelfde installatie en de woning scoort beter op het energielabel.
Eerlijk advies hoort erbij. In deze situaties past een douchebak-wtw niet, of is er iets extra's nodig.

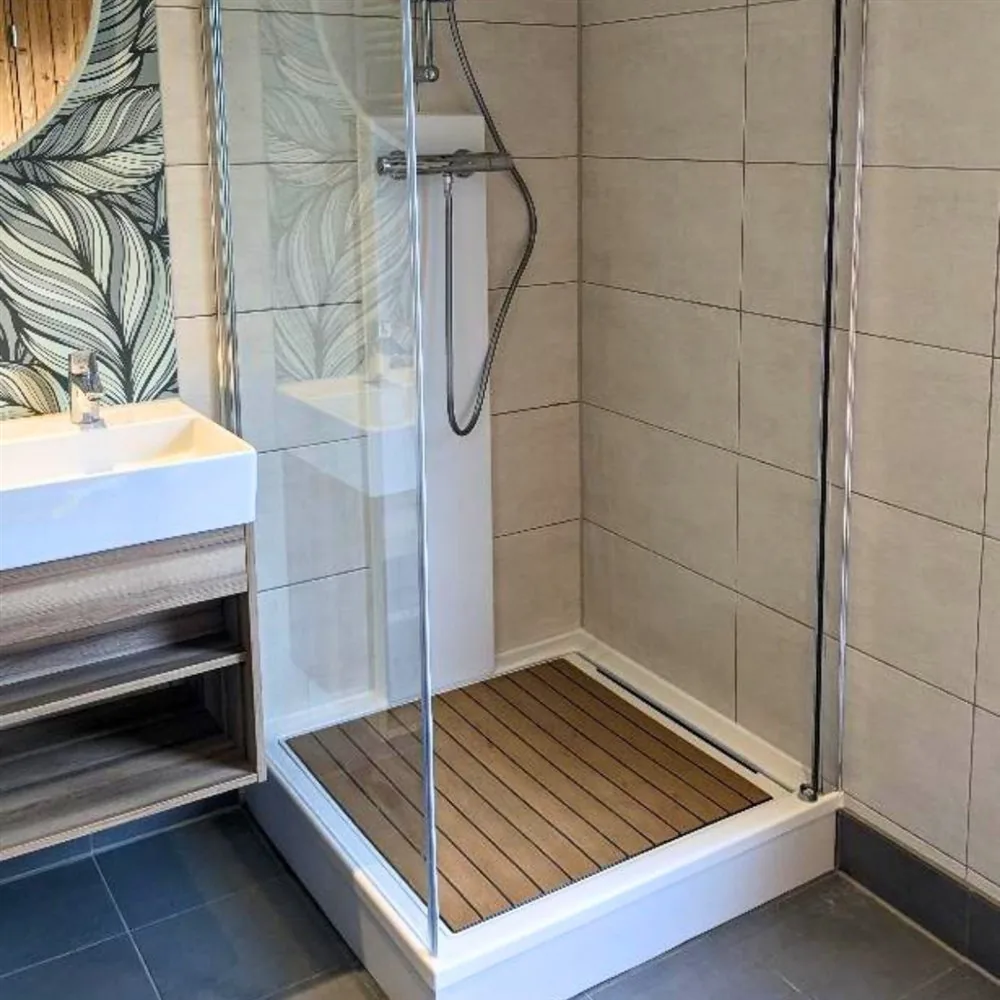

Center Parcs De Kempervennen plaatste bij wijze van proef tien Sanura X-Trays met teak toplaag. Veel douchebeurten per dag, dus de besparing op warm water telt snel op. Gasten merken er niets van.
“Zowel visueel als qua energiebesparing zijn deze warmteterugwinsystemen een mooie toevoeging aan onze cottages.”
Frank Willems, Technical Manager bij Center Parcs De Kempervennen
Van vakantiepark tot eigen badkamer: Sanura wordt onder meer toegepast door:
“De X-Tray valt meteen op door het mooie uiterlijk en voelt stevig aan. Dat je ondertussen energie bespaart zonder er iets van te merken, maakt het helemaal compleet.”
“… Ik heb een mengkraan en merk dat ik deze echt minder warm hoef te draaien voor een lekker warme straal. Doordat er maar 2 onderdelen in zitten is de Flatmate makkelijk schoon te houden. Je staat op een plaat bij het douchen en verder… is alles hetzelfde!”
“Het is prettig om op de Flatmate te staan en het water loopt mooi weg. Hij is lekker licht om te verplaatsen, ik zelf zet hem tegen de muur aan om de boel lekker schoon te maken. Het is een goed bedacht product.”
“Allereerst een top idee om te besparen op gas door middel van een simpele aanpassing in de douche gewoon met de Flatmate. Deze aanpassing is zo geïnstalleerd. Nu kunnen wij nog meer besparen op de energierekening met deze Flatmate. En alles wat bespaart is meegenomen in de portemonnee! Wij zijn zeer tevreden, en denken dat dit een toegevoegde waarde kan zijn voor meerdere huishoudens.”
De X-Tray hoort bij de bouw of verbouwing van de badkamer. De Flatmate plaats je in een bestaande badkamer, met alles wat nodig is in de doos.
880 × 880 mm in de dekvloer, 100 tot 125 mm diep.
Op een afvoerbuis van 50 mm; afvoer met stankslot zit in de doos.
Een controleerbare EA-keerklep in de aanvoer is verplicht en niet meegeleverd.
Naar de douchemengkraan en/of de warmtapwaterbereider, met ½”-aansluitingen.
In de meeste gevallen volstaat eens per week naspoelen met de handdouche.
Op de bestaande douchevloer; het water loopt weg via de bestaande goot of put.
Tussen de ¾”-muuraansluitingen en de opbouwdouchekraan.
Met de meegeleverde slangen en keerklep-afsluiter. Alles zit in de doos.
De aansluitleidingen niet isoleren, voor de legionellaveiligheid.
Ontwikkeld door Recoup, geleverd door Technea.
Met Sanura brengt Recoup de warmtewisselaar naar de douchebak, voor badkamers waar een pijp of goot niet past. Technea levert beide modellen, rekent projecten door en denkt mee over de juiste keuze per badkamer.
Technea levert aan installateurs; bestellen kan via mijn.technea.nl. Particulieren bestellen via Warmteservice of laten de douchebak plaatsen door een installateur.

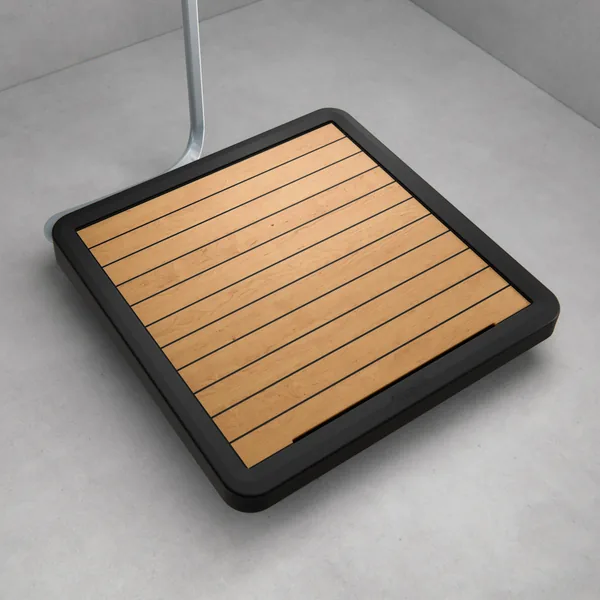

Sanura Flatmate+
De Flatmate met een Flexiteek toplaag in teaklook. In wit of zwart, enkel- of dubbelwandig.
Bekijk product →
Een douchebak met een ingebouwde warmtewisselaar. Het warme douchewater stroomt over koperen leidingen naar de afvoer en verwarmt het koude leidingwater dat erdoorheen loopt voor. Zo is er minder energie nodig om op temperatuur te douchen.
Sanura rekent met tot ca. 40% minder energie voor warm douchen met de X-Tray en ca. 30% met de Flatmate. Voor een gezin van vier dat zo'n 200 liter per dag doucht, is dat met de X-Tray ca. 3,3 GJ per jaar. Hoeveel dat in euro's scheelt, hangt af van de energieprijs en de manier van verwarmen.
Het rendement zegt hoeveel warmte de wisselaar terugwint, gemeten door Kiwa onder vaste omstandigheden: tot 47,8% voor de X-Tray en tot 42,6% voor de Flatmate DW. De besparing is wat je daarvan merkt op het energieverbruik voor warm douchen in de praktijk.
Verbouw je de badkamer, kies dan de X-Tray: die bouw je in de vloer in en haalt het hoogste rendement. Blijft de badkamer zoals hij is en heb je een opbouwdouchekraan, kies dan de Flatmate: die zet je op de bestaande douchevloer, zonder breekwerk.
Het verschil zit in waar de warmtewisselaar zit. Een douchepijp-wtw zit verticaal onder de badkamer, een douchegoot-wtw horizontaal in de vloer en een douchebak-wtw in de douchebak zelf. De douchebak-wtw heeft geen ruimte onder de badkamer nodig.
Ja. De X-Tray en de Flatmate hebben een BCRG-verklaring en staan in de BCRG-database, zodat ze meetellen bij de berekening van het energielabel.
Ja, juist goed. Het voorverwarmde water ontlast de warmtepomp, boiler of zonneboiler, en er is meer warm water beschikbaar uit dezelfde installatie.
Technea levert aan installateurs, maar de Sanura-douchebakken kan iedereen bestellen via Warmteservice. Wil je hem laten plaatsen? Dan zoeken we graag een installateur bij jou in de buurt.
Staat jouw vraag er niet bij? Durk, onze digitale collega, kent de documentatie van de douche-wtw's en antwoordt direct.
Vraag het DurkDe badkamer, de ruimte onder de vloer, de douchekraan en de warmtebron bepalen samen de beste keuze. Technea rekent het met je door.
Meerdere badkamers of een groter project? Stuur de gegevens in, dan rekenen we de juiste douche-wtw per badkamer door en krijg je een onderbouwde prijs terug.
Projectcalculatie aanvragen Of start de keuzehulp →Bestel de Sanura X-Tray of Flatmate via Warmteservice, of laat hem plaatsen door een installateur bij jou in de buurt.
