Omschrijving
Een douchepijp-wtw is een koperen warmtewisselaar die de restwarmte uit douchewater onttrekt en overdraagt aan koud aanvoerwater. Doordat het leidingwater al is voorverwarmd, hoeft de cv-ketel minder energie te leveren om lekker warm te kunnen douchen.
De techniek is bovendien een perfecte aanvulling op een warmtepompinstallatie. De warmteopwekker hoeft namelijk minder warm water uit het voorraadvat of de boiler te tappen. Het resultaat is dat je langer toe kunt met de inhoud van het vat.
Wij hebben drie verticale warmtewisselaars, waaronder deze Shower HR Tube 1-17. Deze douchepijp is 170 cm lang en plaats je verticaal onder de badkamer.
De koperen warmtewisselaar heeft een dubbele scheiding conform NEN 1717Nederlandse norm die voorkomt dat drinkwater vervuild raakt door terugstroming uit een installatie. Een dubbele scheiding houdt drink- en afvalwater fysiek gescheiden. en is opgesloten in een PVC-U buitenmantel. Dat maakt het geheel corrosievrij (er wordt niet gesoldeerd) en minder gevoelig voor schade en diefstal.
Specificaties

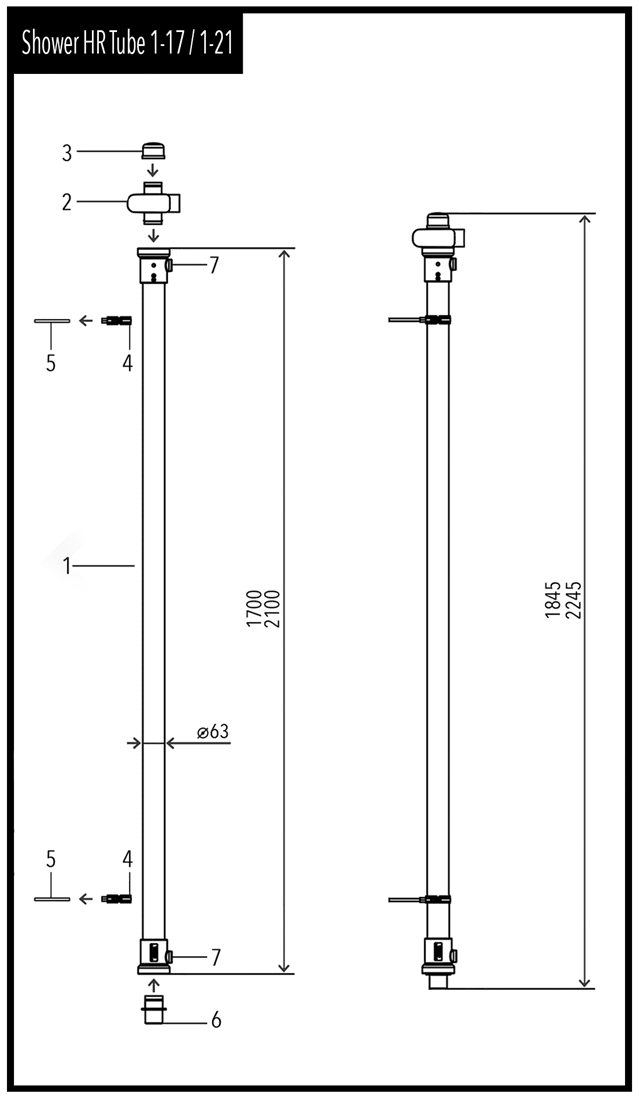

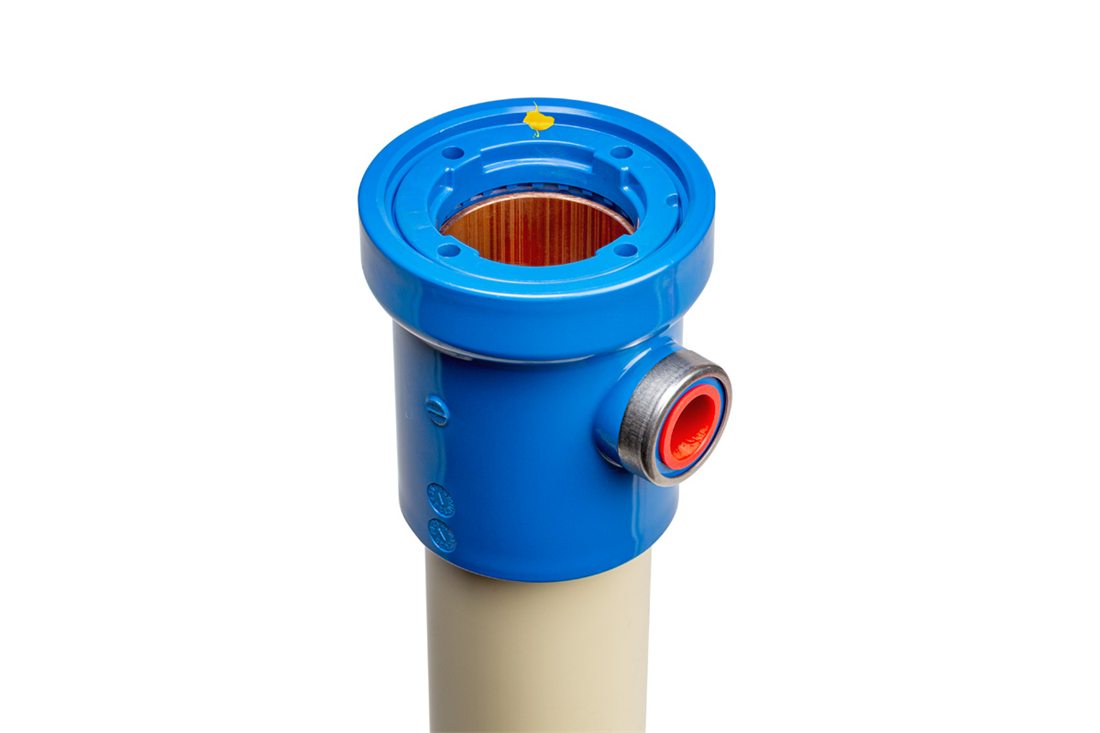

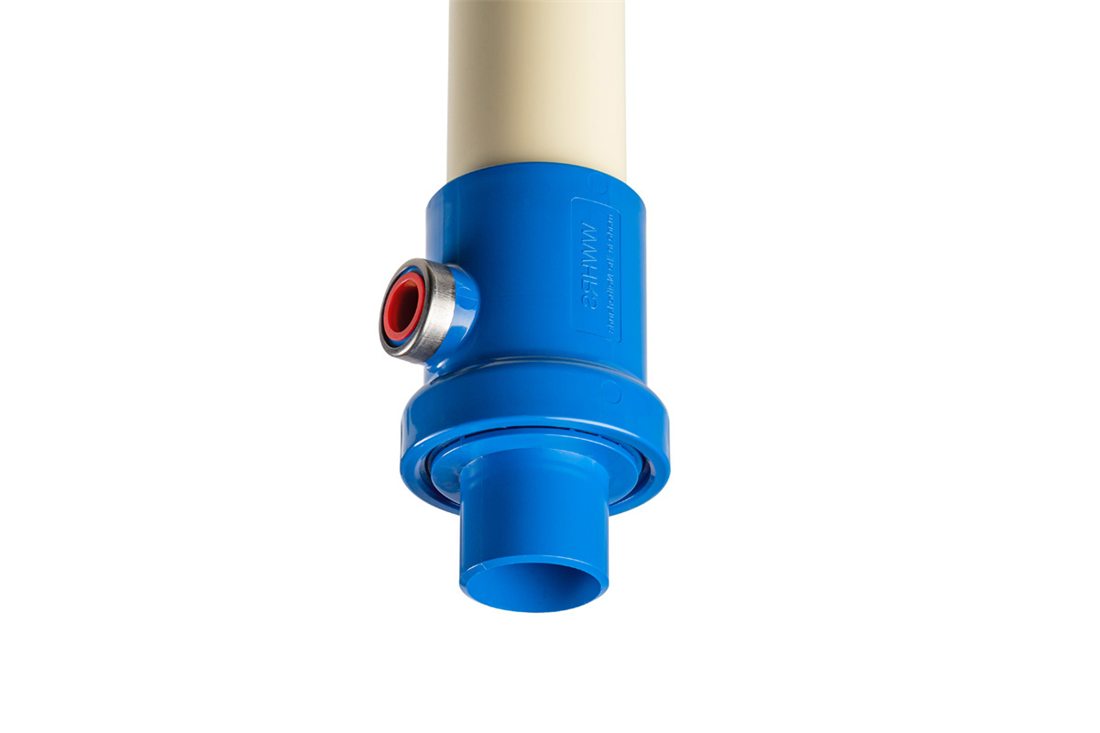

| Afmeting buis | 1700 mm × ø 92 mm |
|---|---|
| Totale inbouwlengte | 1845 mm |
| Gewicht | 6,8 kilo |
| Rendement bij 9,2 l/min | 60,0% |
| Rendement bij 12,5 l/min | 55,5% |
| Drukverlies bij 9,2 l/min | 0,26 bar |
| Max. volumestroom drinkwater | 15 l/min |
| Max. volumestroom afvalwater | 30 l/min |
| Sanitaire aansluiting | ½” binnendraad |
| Afvoeraansluiting | 50 mm glad, voor lijm- of manchetverbinding |
| Meegeleverd | Aansluitset en Turbo rotator |
| Garantie | 10 jaar productgarantie |
Voordelen
Wat dit product oplevert verschilt per rol in het project. Hieronder staat per doelgroep waar het verschil zit.
Voor de installateur
- Eenvoudig te installeren
- Bewezen techniek met hoog rendement
- Kan direct op de riolering worden aangesloten
- Voor nieuw- en bestaande bouw
- Hoger systeemrendement
- Dubbele scheiding conform NEN 1717
- Robuuste ½” binnendraad, dus geen speciale messing nippels nodig
Voor de adviseur
- Aanzienlijke EPC- en BENG-reductie
- Gecontroleerde kwaliteitsverklaring BCRG
- Opgenomen in NTA 8800
- Te vinden in Uniec 3.0
Voor de eindgebruiker
- 30 tot 50% energiebesparing op warm tapwater, circa 100 tot 200 m³ gas per jaar
- Toe met een kleiner boilervat, of langer douchen
- Snel terugverdiend
- Verbetering van het energielabel
- Minder CO²-uitstoot
- Onderhoudsvrij en zelfreinigend

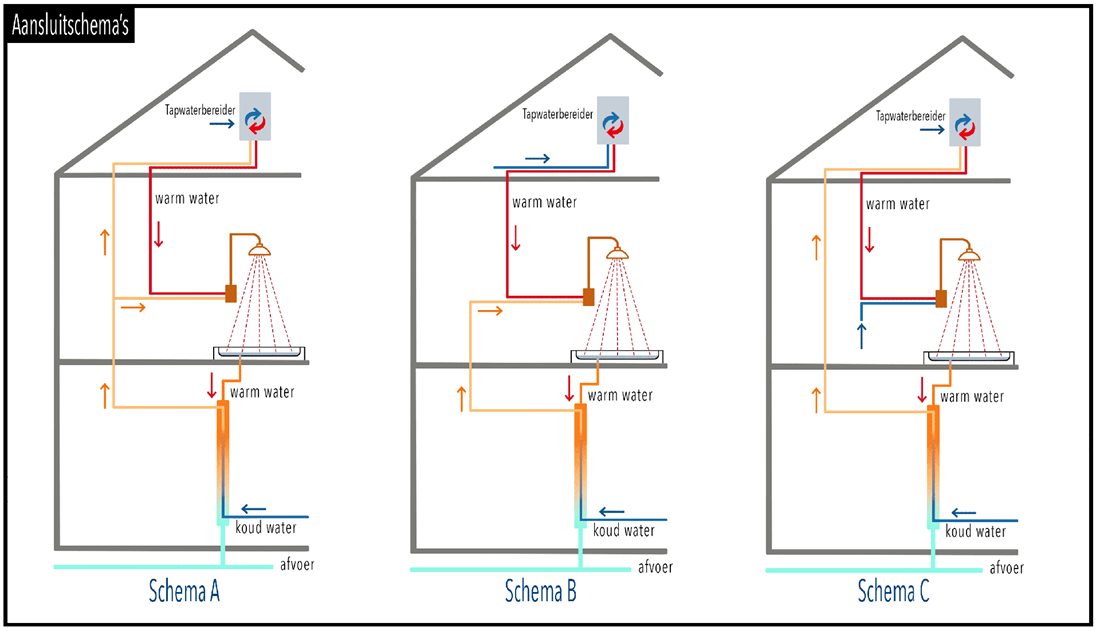

Installatie-eisen
Plaats je voor het eerst een douche-wtw? Lees dan eerst de installatiehandleiding, en gebruik de gratis kenniskaarten 45, 46 en 47 van ISSO. Houd bij het inpassen rekening met het volgende.
- Voorzie de douchepijp van een EA-terugstroombeveiliging: een controleerbare keerklep met geïntegreerde kogelkraan.
- Plaats de pijp verticaal.
- Combineer met een thermostatische douchemengkraan.
- De pijp dient in zijn geheel bereikbaar te blijven.
- Isoleer de pijp niet.
- De pijp hoeft niet per se direct onder de douche; een kleine versleping is mogelijk.
- Sluit de pijp alleen aan op de afvoer van de douche, niet op andere afvoeren.
Turbo rotator

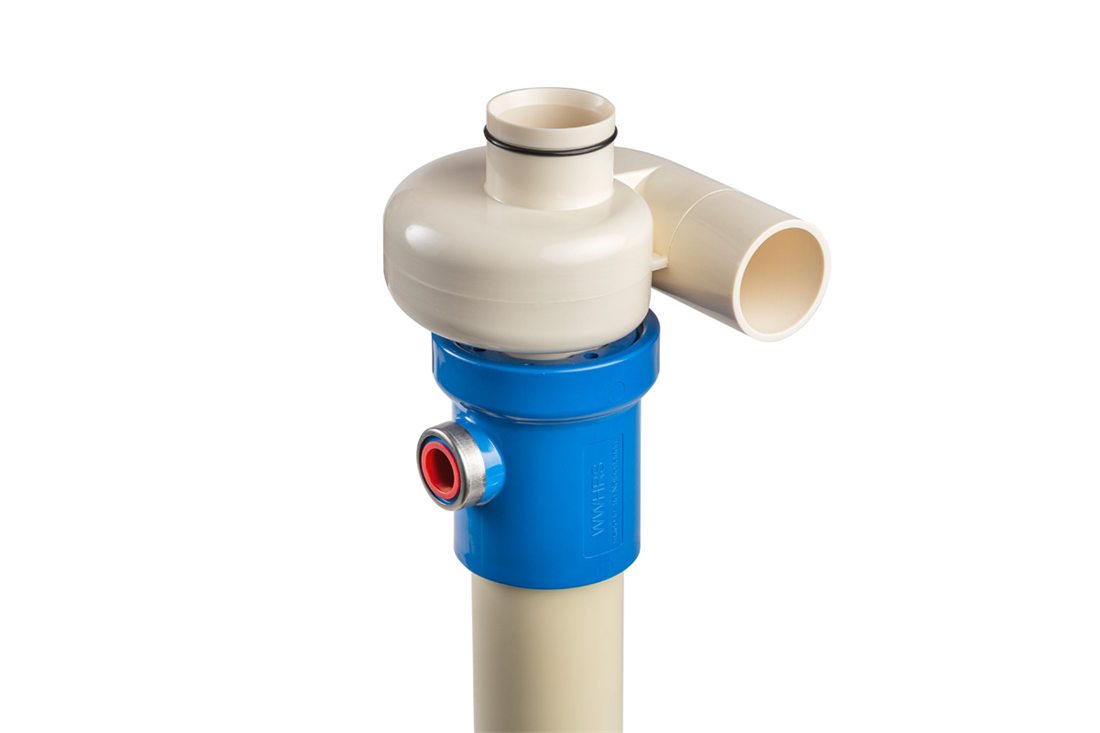

Onze douchepijp-wtw’s worden standaard geleverd met Turbo rotator. Dit opzetstuk zorgt voor een perfecte invoer van het warme douchewater en daarmee een hoog rendement. De rotator kun je links- of rechtsdraaiend monteren, zodat je deze makkelijk kunt aansluiten op de afvoerleiding vanaf de douche.
Onderhoud en reiniging
- In de basis is een douchepijp-wtw onderhoudsvrij en zelfreinigend door de hoge flow.
- Is extra reiniging nodig, gebruik dan bij voorkeur een reinigingsmiddel op natuurlijke zeepbasis.
Varianten vergelijken
De 1-17 is de kortste van de drie verticale wisselaars. Meer lengte betekent meer rendement, maar ook meer inbouwhoogte. Past de 1-17 niet bij de situatie, kies dan hieronder.
| Uitvoering | Rendement 9,2 l/min | Rendement 12,5 l/min | Buislengte | Gewicht | Geschikt voor |
|---|---|---|---|---|---|
| Shower HR Tube 1-17 | 60,0% | 55,5% | 1700 mm | 6,8 kg | Eén douche, beperkte inbouwhoogte |
| Shower HR Tube 1-21 | 65,2% | 62,5% | 2100 mm | 8,2 kg | Eén douche, maximaal rendement |
| Shower HR Tube 2-21 Twin HE | 72,6% | 70,5% | 2 × 2100 mm | 24,5 kg | Eén douche, hoogste rendement; voorgemonteerd op plaat |
| Shower HR Tube Quattro | Zie datasheet | 4 × 1700 of 2100 mm | 39–45 kg | Grootverbruik: sport, zorg, hotels | |
| Joulia Inline douchegoot-wtw | Zie productpagina | n.v.t. | n.v.t. | Geen ruimte onder de vloer; wtw in de douchegoot | |
