De Sanura X-Tray douchebak-wtw
De Sanura X-Tray is een douchebak-wtw: een inbouwdouchebak met ingebouwde douche-wtw, oftewel warmteterugwinning uit douchewater. Terwijl je doucht, haalt de X-Tray warmte uit het wegstromende douchewater en verwarmt daarmee het koude leidingwater voor. Zo is er tot ca. 40% minder energie nodig voor warm douchen, zonder dat de douchebeleving verandert.
De bak is uitgevoerd in wit gerecycled ABS. Met een inbouwmaat van 900 × 900 mm en een inbouwdiepte van 100 tot 125 mm past hij in renovatie én nieuwbouw. Voor ruimere badkamers is er de X-Tray XL van 1200 × 900 mm.
- Tot ca. 40% minder energie voor warm douchen
- Rendement tot 47,8%, met Kiwa-verklaring
- Dubbelwandige scheiding tussen douche- en drinkwater, KIWA-keur
- Inbouwmaat 900 × 900 mm, inbouwdiepte 100–125 mm
- Opstaphoogte van maar 25 mm
- Wit gerecycled ABS met antislip oppervlak
- BCRG-verklaring: telt mee voor het energielabel
- Ontwikkeld door Recoup, geleverd door Technea
Waarom dubbelwandig?
Tussen het douchewater en het drinkwater zitten bij de X-Tray twee wanden, met een tussenruimte. Dat is een extra barrière voor de drinkwaterveiligheid. Daarmee kun je de X-Tray ook toepassen waar het bestek, de adviseur of het waterbedrijf om een dubbele scheiding vraagt. In Nederland moet een leidingwaterinstallatie voldoen aan NEN 1006De algemene eisen voor leidingwaterinstallaties in Nederland, vanuit volksgezondheid, veiligheid en doelmatigheid., met voor de scheiding tussen drinkwater en ander water een verwijzing naar NEN-EN 1717De Europese norm voor beveiliging tegen terugstroming: welke scheiding nodig is tussen drinkwater en water van mindere kwaliteit..
Voor wie is de X-Tray?
Particulieren
Comfortabel en zuiniger douchen in een nieuwe of verbouwde badkamer, zonder je douchegedrag aan te passen.
Bestel via Warmteservice →
Of laat hem plaatsen door een installateur →
Recreatie & hotels
Veel douchebeurten per dag, dus de besparing op warm water telt snel op. Gasten merken er niets van.
Vastgoedbeheerders
Bij renovatie van de badkamer meteen besparen op warm water en het energielabel verbeteren, ook op grote schaal.
Prefab bouwers
Verwerk de X-Tray in je prefab badkamer en lever woningen op met een lagere warmtevraag.
Installateurs
Meerdere badkamers of een groter project? Wij rekenen het voor je door. Losse stuks bestel je via Mijn Technea.
Zo werkt de X-Tray

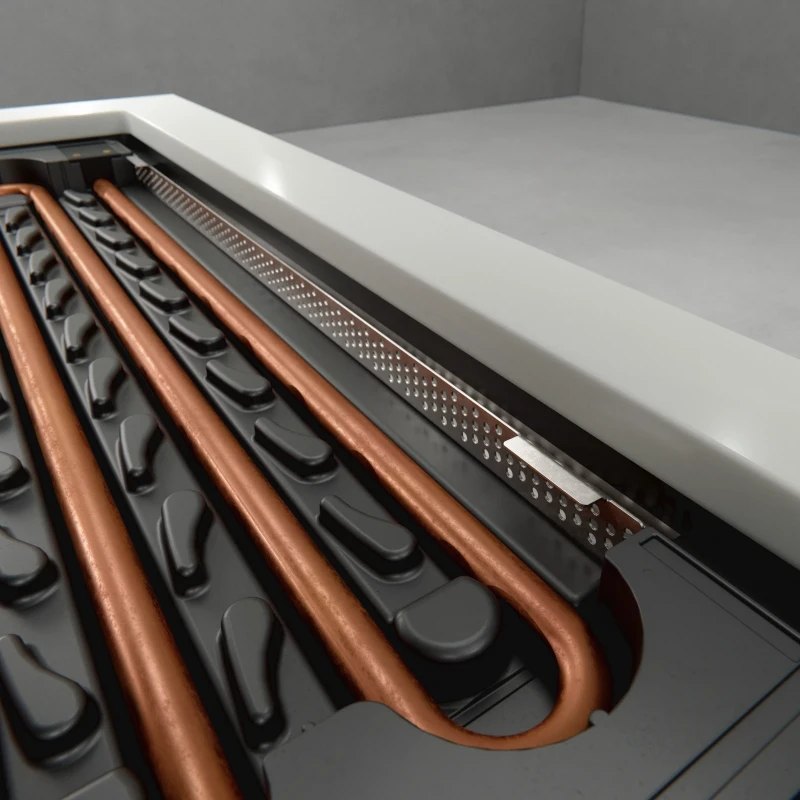

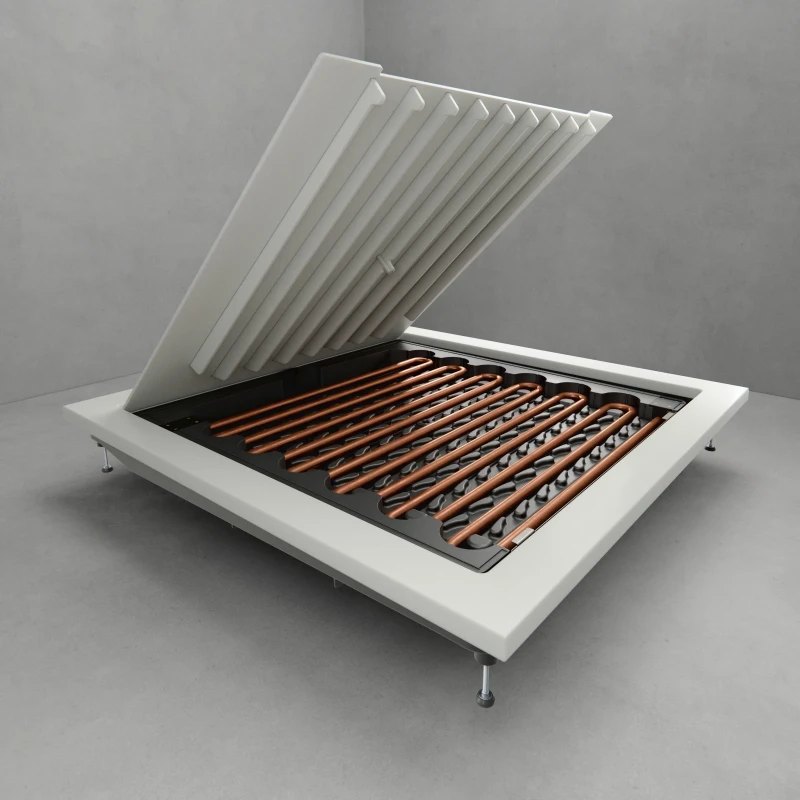

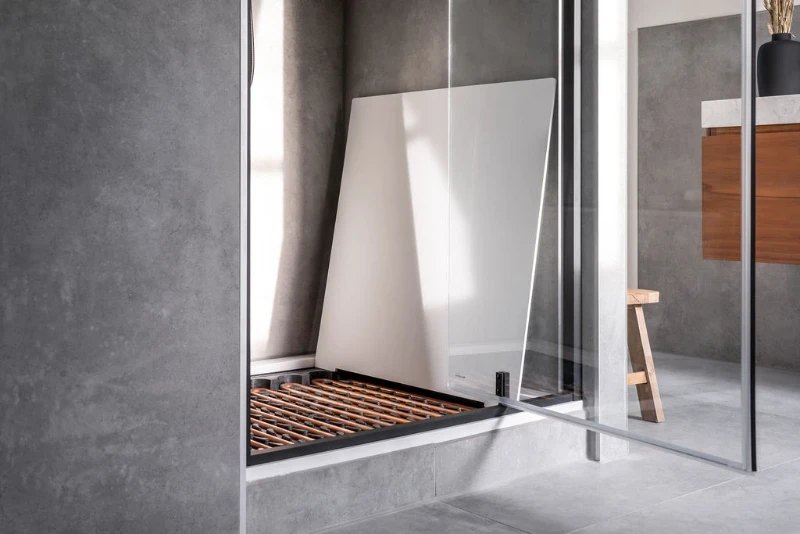

Tijdens het douchen stroomt het warme afvalwater door de koperen warmtewisselaar in de X-Tray. Die warmte gaat direct over op het koude leidingwater dat naar de douchekraan of de warmtapwaterbereider gaat. Daardoor hoeft de ketel, boiler of warmtepomp minder energie te leveren voor dezelfde douchetemperatuur.
- Minder energie voor warm tapwater, zonder korter te douchen
- Meer beschikbaar warm water uit dezelfde installatie
- Ideaal in combinatie met een warmtepomp, boiler of zonneboiler
Dat laatste maakt de X-Tray interessant in goed geïsoleerde woningen. Daar wordt warm tapwater een steeds groter deel van het totale energieverbruik. Met meer beschikbaar warm water is er bovendien ruimte voor een kleinere boiler, of meer comfort uit dezelfde.

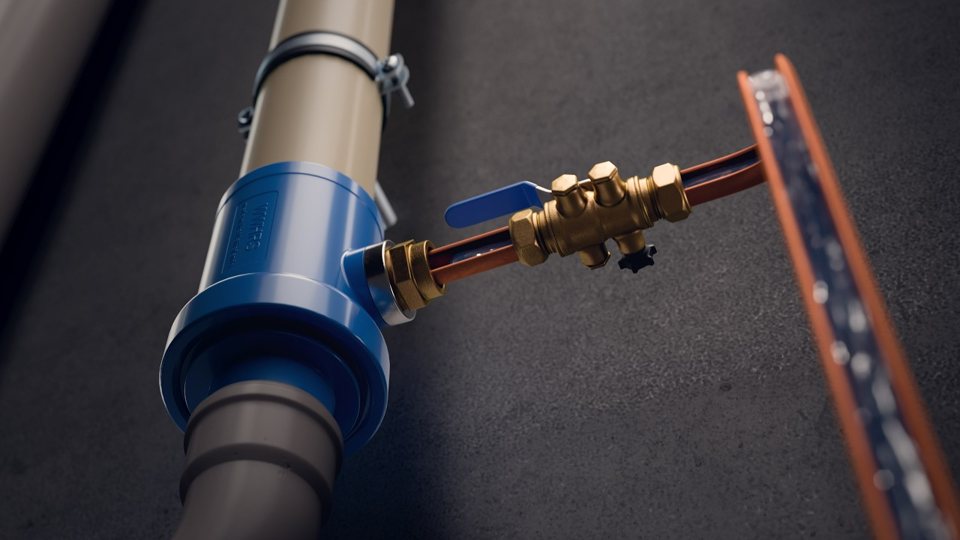

In de video hieronder laat Recoup zien hoe je met hun douche-wtw-oplossingen bespaart, waaronder de X-Tray.
Rendement en besparing: wat is het verschil?
Het rendement (tot 47,8%) zegt hoeveel warmte de wisselaar uit het douchewater terugwint, gemeten door Kiwa onder vaste omstandigheden. De besparing is wat je daarvan merkt op het energieverbruik voor warm douchen in de praktijk; die hangt af van het gebruik en de temperaturen. Sanura rekent met tot ca. 40%: voor een gezin van vier dat zo’n 200 liter per dag doucht, is dat ca. 3,3 GJ per jaar. Hoeveel dat in euro’s scheelt, hangt af van de energieprijs en de manier van verwarmen.
Rendement per doorstroming
Hoe minder water er per minuut doorheen stroomt, hoe meer tijd de wisselaar heeft om warmte over te dragen. Kiwa mat het rendement bij drie doorstromingen:
| Doorstroming | Rendement | Drukverlies |
|---|---|---|
| 5,8 l/min | 47,8% | 0,18 bar |
| 9,2 l/min | 43,5% | 0,45 bar |
| 12,5 l/min | 40,0% | 0,80 bar |
Gemeten door Kiwa volgens NTA 8800De rekenmethode voor de energieprestatie van gebouwen, en daarmee voor het energielabel. Bijlage U beschrijft hoe het rendement van een douche-wtw wordt gemeten. bijlage U. De meetcondities staan in de Kiwa-verklaring bij de downloads.
Installatie
Drie dingen die je vooraf moet weten:
- EA-keerklep verplicht. Neem een controleerbare EA-keerklep op in de aanvoerleiding naar de warmtewisselaar. Die zit niet in de doos.
- Uitsparing in de dekvloer van 880 × 880 mm. Bij 10 cm inbouwdiepte steekt alleen de rand uit (opstap 2,5 cm), bij 12,5 cm ligt de X-Tray volledig verzonken.

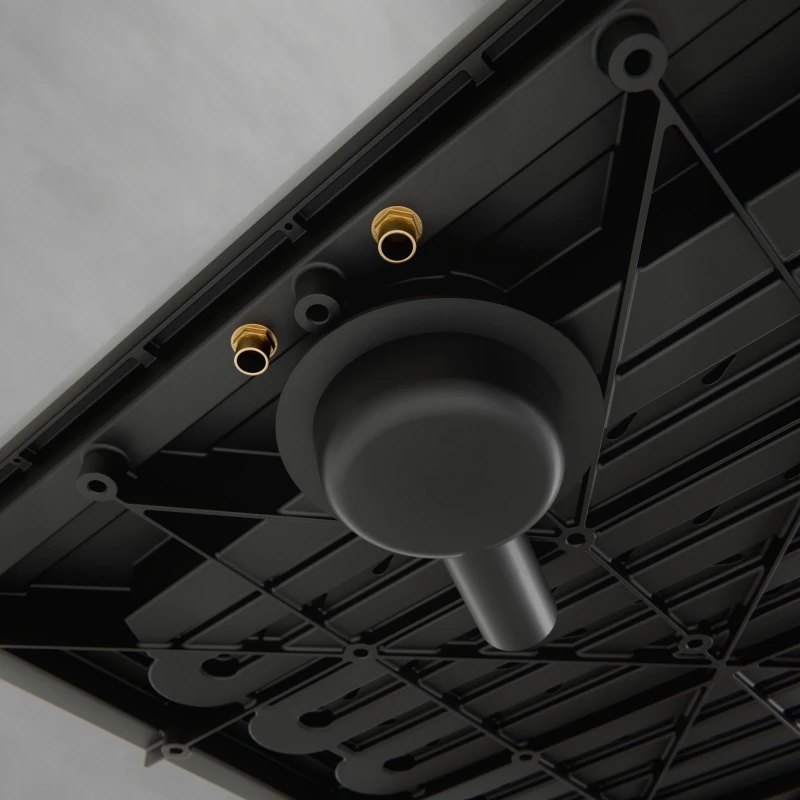

- Afvoer op een afvoerbuis van 50 mm. De afvoer met stankslot zit in de doos.
Meer over de installatie en het onderhoud
De X-Tray wordt aangesloten op de afvoer en, afhankelijk van de installatie, op de douchemengkraan en/of de warmtapwaterbereider. Houd rondom minimaal 90 × 90 cm vrije ruimte aan, en houd de ruimte voor de afvoer, de afvoerpijp en de kraanaansluiting vrij.
Isoleer de aansluitende leidingen niet, en laat de wisselaar niet langdurig in een ruimte boven 25 °C staan (legionellaveiligheid). In de meeste gevallen volstaat eens per week naspoelen met de handdouche. Alle onderdelen zijn los na te bestellen. Alles staat in de installatiehandleiding bij de downloads.
Technea was in 1998 de eerste groothandel die zich specialiseerde in duurzame installatietechniek. Inmiddels hebben we een compleet assortiment waarmee je woningen op technisch gebied kunt verduurzamen. Denk aan warmtepompen, lagetemperatuurafgiftesystemen, zonneboilers en douche-wtw’s.
Specificaties Sanura X-Tray
Afmetingen en inbouw
| Uitvoering | Inbouwdouchebak met geïntegreerde douche-wtw |
|---|---|
| Inbouwmaat | 900 × 900 mm (buitenmaat 898 × 898 mm) |
| Inbouwdiepte | 100–125 mm |
| Opstaphoogte | 25 mm bij 100 mm inbouwdiepte |
| Uitsparing dekvloer | 880 × 880 mm |
| XL-uitvoering | 1200 × 900 × 100 mm |
Prestaties
| Rendement bij 5,8 l/min | 47,8% (drukverlies 0,18 bar) |
|---|---|
| Rendement bij 9,2 l/min | 43,5% (drukverlies 0,45 bar) |
| Rendement bij 12,5 l/min | 40,0% (drukverlies 0,80 bar) |
| Meting | Kiwa, NTA 8800 bijlage U |
| Afvoercapaciteit | 36 l/min |
| Kwaliteitsverklaring | BCRG, telt mee voor het energielabel |
Techniek en aansluitingen
| Scheiding douche- en drinkwater | Dubbelwandig, KIWA-keur |
|---|---|
| Warmtewisselaar | Koper (Cu-DHP), inhoud 1,1 l |
| Behuizing | Wit gerecycled ABS, antislip |
| Aansluitingen water | ½” |
| Afvoer | Op afvoerbuis 50 mm |
| Waterdruk | 1–7 bar, aanbevolen 3 bar |
| Maximale watertemperatuur | 60 °C |
| Maximale belasting | 200 kg |
| EA-keerklep | Verplicht in de aanvoerleiding, niet meegeleverd |
Artikelnummers
| X-Tray 900 × 900 mm | DWCO421009 |
|---|---|
| X-Tray XL 1200 × 900 mm | DWCO411135 |
Gerelateerde douche-wtw’s
Er zijn twee maten X-Tray. Past een inbouwdouchebak niet, kijk dan naar de Flatmate voor op een bestaande douchevloer, of naar een douchepijp- of douchegoot-wtw.
| Uitvoering | Afmeting | Rendement | Montage | Artikelnummer |
|---|---|---|---|---|
| X-Tray | 900 × 900 mm | tot 47,8% | Inbouw, dubbelwandig | DWCO421009 |
| X-Tray XL | 1200 × 900 mm | tot 47,8% | Inbouw, dubbelwandig | DWCO411135 |
| Flatmate | 745 × 745 mm | tot 40,2% / 42,6% | Opbouw, enkel- of dubbelwandig | 8 uitvoeringen |
Douchebak-wtwSanura Flatmate
Douchepijp-wtwShower HR Tube 1-17
Douchepijp-wtwShower HR Tube 2-21 Twin HE
Douchegoot-wtwJoulia Inline 3P
Veelgestelde vragen over de X-Tray
Hoeveel energie bespaart de X-Tray?+
Sanura rekent met tot ca. 40% minder energie voor warm douchen. Voor een gezin van vier dat zo’n 200 liter per dag doucht, is dat ca. 3,3 GJ per jaar. Het rendement van 40 tot 47,8% is iets anders: dat is hoeveel warmte de wisselaar terugwint onder meetomstandigheden, en dat hangt af van de doorstroming. Lees meer.
Past de X-Tray in een bestaande badkamer?+
De X-Tray is geschikt voor renovatie en nieuwbouw. Je hebt een inbouwmaat van 900 × 900 mm nodig en een inbouwdiepte van 100 tot 125 mm. Voor een ruimere douche is er de XL van 1200 × 900 mm. Is inbouwen geen optie, kijk dan naar de Sanura Flatmate.
X-Tray of Flatmate: welke past bij mij?+
Beide zijn douchebak-wtw’s van Sanura. Het verschil zit vooral in de plaatsing:
- Inbouw of opbouw. De X-Tray bouw je in de vloer in, bij een nieuwe of verbouwde badkamer. De Flatmate leg je op de bestaande douchevloer, zonder breekwerk.
- Maat en rendement. De X-Tray is 900 × 900 of 1200 × 900 mm, dubbelwandig, met een rendement tot 47,8%. De Flatmate is 745 × 745 mm, enkel- of dubbelwandig, tot 42,6%.
- Aansluiting. De Flatmate sluit je aan op een opbouwdouchekraan. De X-Tray kan naar de douchemengkraan en/of de warmtapwaterbereider.
Wat is het verschil met een douchepijp-wtw?+
Een douchepijp-wtw zit verticaal onder de badkamervloer. De X-Tray zit in de douchebak zelf, dus je hebt geen verticale ruimte onder de vloer nodig, wel een inbouwdiepte van 100 tot 125 mm.
Telt de X-Tray mee voor het energielabel?+
Ja. De X-Tray heeft een BCRG-verklaring en staat in de BCRG-database, zodat hij meetelt bij de berekening van het energielabel.
Werkt de X-Tray samen met een warmtepomp?+
Ja, juist goed. Het voorverwarmde water ontlast de warmtepomp, boiler of zonneboiler, en er is meer warm water beschikbaar uit dezelfde installatie.
Kan ik als particulier bij Technea kopen?+
Technea levert aan installateurs, maar de X-Tray kan iedereen bestellen via Warmteservice. Wil je hem laten plaatsen, of gaat het om een groter project? Dan zoeken we graag een installateur bij jou in de buurt.
