Heb je als installateur een project waarbij er vloerverwarming in de woning met stadsverwarming moet komen? Je hebt dan een vloerverwarming verdeler stadsverwarming nodig. Met zo’n speciale verdeler kun je namelijk retour zijdig de flow en retourtemperatuur regelen. Dit inregelen is zelfs verplicht en moet voldoen aan de eisen van de energieleverancier. Bovendien zorgt een goed ingeregeld systeem voor een forse energiebesparing en beter comfort voor de eindgebruiker.

  • Universeel inzetbaar bij alle energieleveranciers
  • Regelbaar op aanvoer- én retour
  • Stroomsnelheid aanpasbaar



Vloerverwarming verdeler stadsverwarming

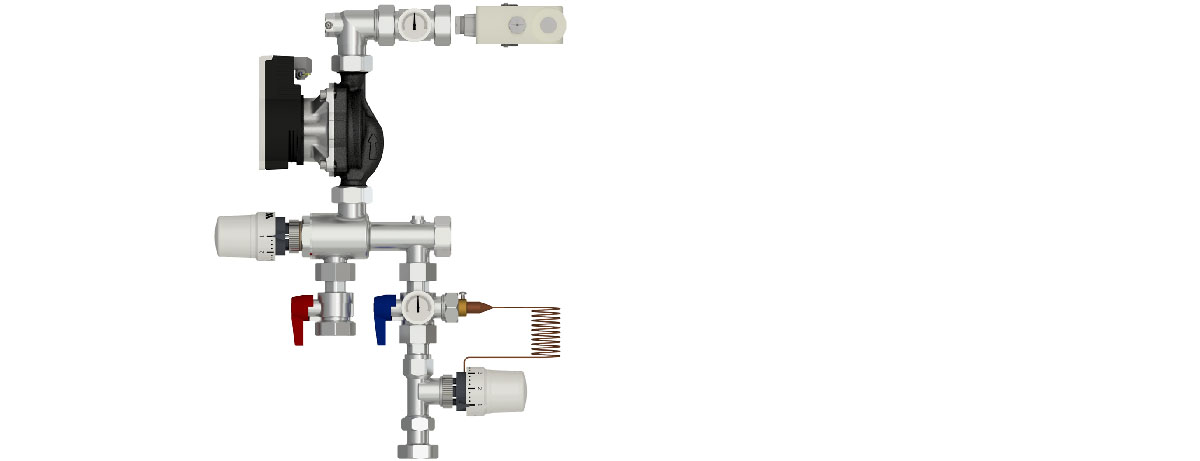

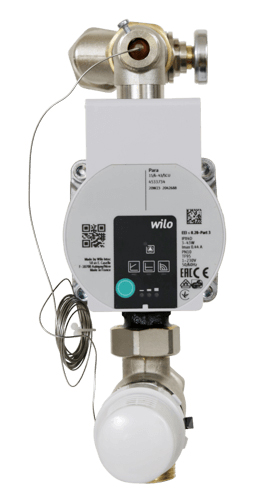

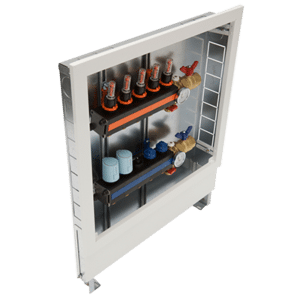

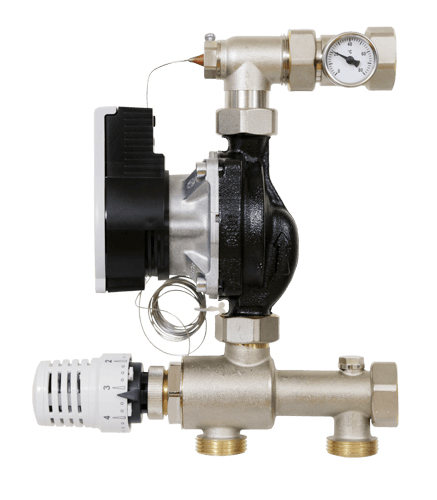

Kant-en-klare, compacte, weersafhankelijke pompgroep om de aanvoertemperatuur te regelen bij verwarmingsystemen (tot 14 kW warmteafgifte) of koelsystemen. Circulatiepomp, 3-weg mengklep met actuator, CC-HC klimaatregelaar met aanvoer- en retourtemperatuursensoren, voorgemonteerd. Inclusief thermometer. Kan aan de rechter- of linkerzijde van de kringverdeler gemonteerd worden. Geschikt voor alle Watts 1″ M verdelers. Vernikkelde uitvoering.

De vloerverwarming verdeler voor stadswarmte heeft een terugslagklep. Hierdoor kan het aanvoerwater alleen via de vloerverwarmingsbuizen naar de retourleiding van het stadsverwarmingsnet gepompt worden. Dit voorkomt dat directe stroming van aanvoer- naar de retourleiding van het stadsverwarmingsnet kan.



Voor welke situaties?

De pompgroep van de stadsverwarming verdeler is voor:

  • Stadsverwarmingsgebieden waar het energiebedrijf een temperatuurregeling eist op de retourleiding alsmede een inregelventiel om de flow mee te regelen
  • Stadsverwarmingsgebieden waar geen temperatuurregeling op de retour vereist is, maar wel een maximaalbeveiliging.





Toepassing

Hoge temperatuursystemen (en) vloerverwarming: 90 graden aanvoer / 38-40 graden retour. Geschikt voor hoofd- en bijverwarming. In combinatie met deze verdeelunit uitsluitend diffusiedichte vloerverwarmingsbuizen toepassen, conform DIN 4726.



Vloerverwarming verdeler stadsverwarming - Technea

Onderdelen Vloerverwarming verdeler stadsverwarming

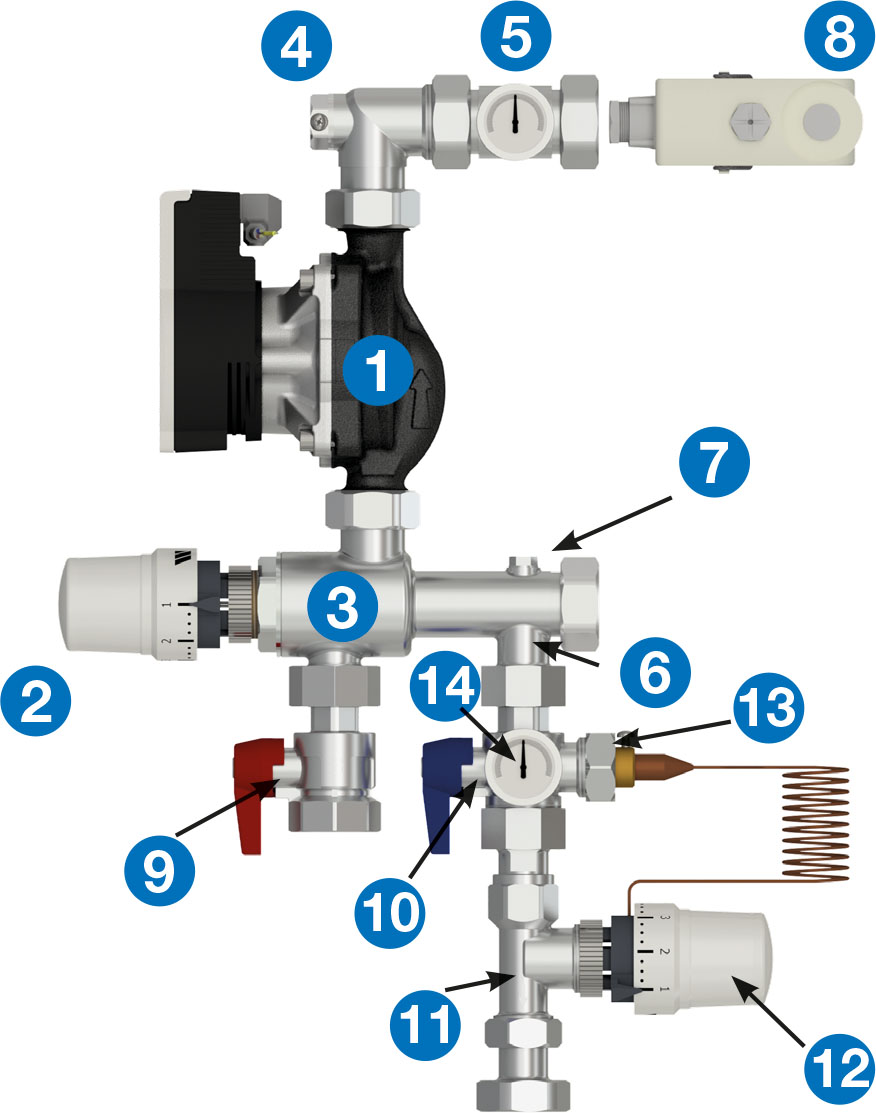

In de afbeelding vind je de onderdeelnummers:

  1. Circulatiepomp
  2. Thermostaatknop
  3. 3-weg mengkraan
  4. Thermowell voor temperatuursensor met capillaire buis
  5. Excentrische schroefverbinding met thermometer
  6. Inbouwklep
  7. Aansluiting voor retourstroomsensor 1/8 (optie)
  8. Temperatuurbegrenzer
  9. Toevoerkogelkraan (rood)
  10. Retourkogelkraan (blauw)
  11. Thermostaatklep
  12. Thermostaatklep met capillaire buis en temperatuursensor
  13. Thermowell voor temperatuursensor
  14. Thermometer





ALTERNATIEF VLOERVERWARMING VERDELER voor stadsverwarming

Max. werkdruk:

10 bar

Max. omgevingstemperatuur:

40 °C

Max. werktemperatuur:

80 °C

Instel/regelbereik aanvoer & retour

20 – 70 °C

KVS-waarde thermostaatklep:

1,8m³/h

Warmtebehoefte:

14kW, ∆T = 10K

Differentiele druk

max. 500mbar

Media

Water/water-glycolmengsel volgens VDI 2035

Aansluiting primair (warmtegenerator)

1" buitendraad, vlakke afdichting

Aansluiting secondair (warmteverdeling)

1" binnendraad (wartelmoer), vlakke afdichting

Aansluiting regelstation (oppervlakteverwarming)

1" wartelmoer, vlakke afdichting

Aansluiting verwarmingscircuit

1" binnendraad, vlakke afdichting

Aanhaalkoppels fittingen 3/4"

35Nm

Aanhaalkoppels fittingen 1"

55Nm

Aanhaalkoppels schroefverbinding 3/4"

35Nm

Aanhaalkoppels schroefverbinding 1"

55Nm

Materiaal fitting

Messing CW617 N, vernikkeld

Materiaal afdichting & O-ring

AFM34/2 en EPDM

Materiaal kunststoffen

Stoot- en temperatuurbestendig

Materiaal armaturen

Messing CW617 N, vernikkeld
