De Ovum CUBIC
De CUBIC is een stapelbare brine/water-warmtepomp voor binnenopstelling. Elke module levert ongeveer 7 kW en bevat maar 150 gram propaan (R290). Daardoor zijn gasdetectie, geforceerde ventilatie en lekdetectie niet nodig: de CUBIC mag in een technische ruimte, berging of zelfs een keuken staan.

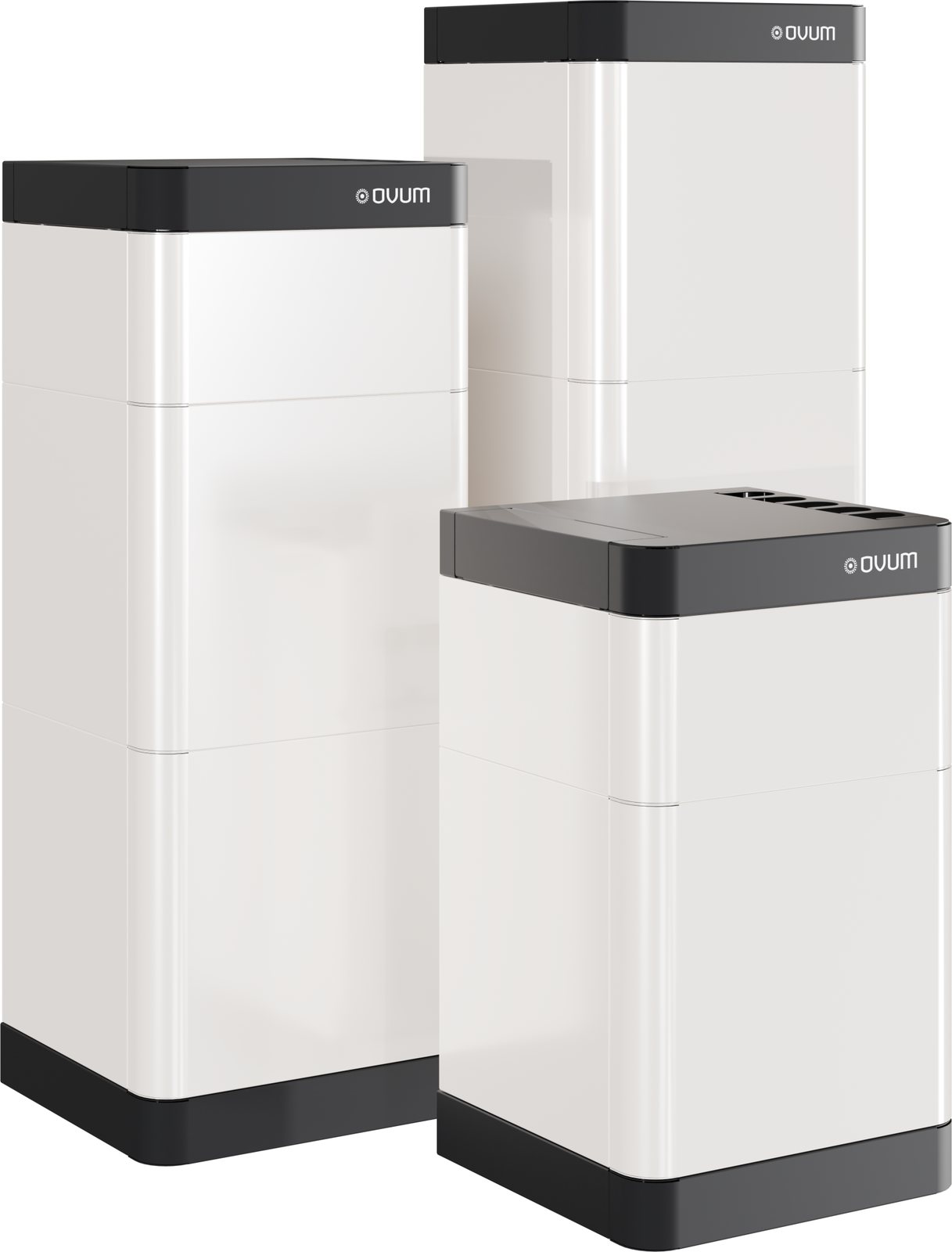

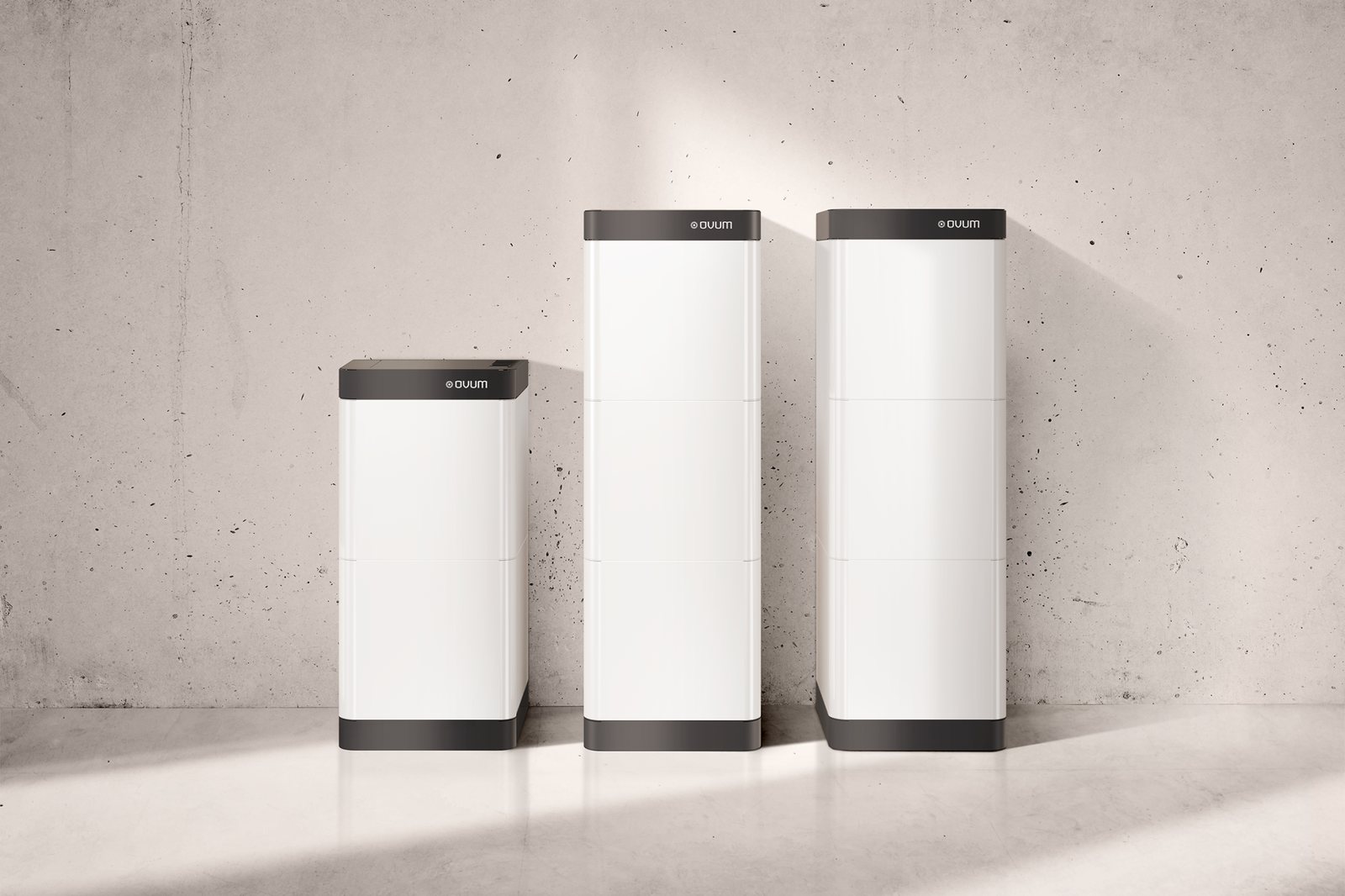

Met één, twee of drie modules op elkaar kom je tot 7, 14 of 21 kW. Meer nodig? Tot acht modules werken samen op één MIRA-regeling, tot 54 kW. Het vermogen kun je later uitbreiden zonder het systeem te vervangen.
- SCOP 5,48 bij B0/W35 en 6,03 bij B5/W35
- 150 gram R290 per module, geschikt voor binnenopstelling
- Stapelbaar van 7 tot 21 kW per toren, tot 54 kW in cascade
- Tot tien energiebronnen, ook zonder bodemboring
- Optioneel actief of passief koelen
Voor wie is de CUBIC?
Installateurs
Een compacte warmtepomp voor binnen, voor nieuwbouw en renovatie. De T07 is maar 72 cm hoog; met de Hydrobox is de hydrauliek snel aangesloten.
Adviseurs en projectontwikkelaars
Meergezinswoningen en grotere gebouwen: tot 54 kW in cascade, en koppeling met gebouwbeheer via Modbus.
Particulieren
Technea levert aan installateurs. Wij zoeken een installateur bij jou in de buurt die met Ovum werkt.

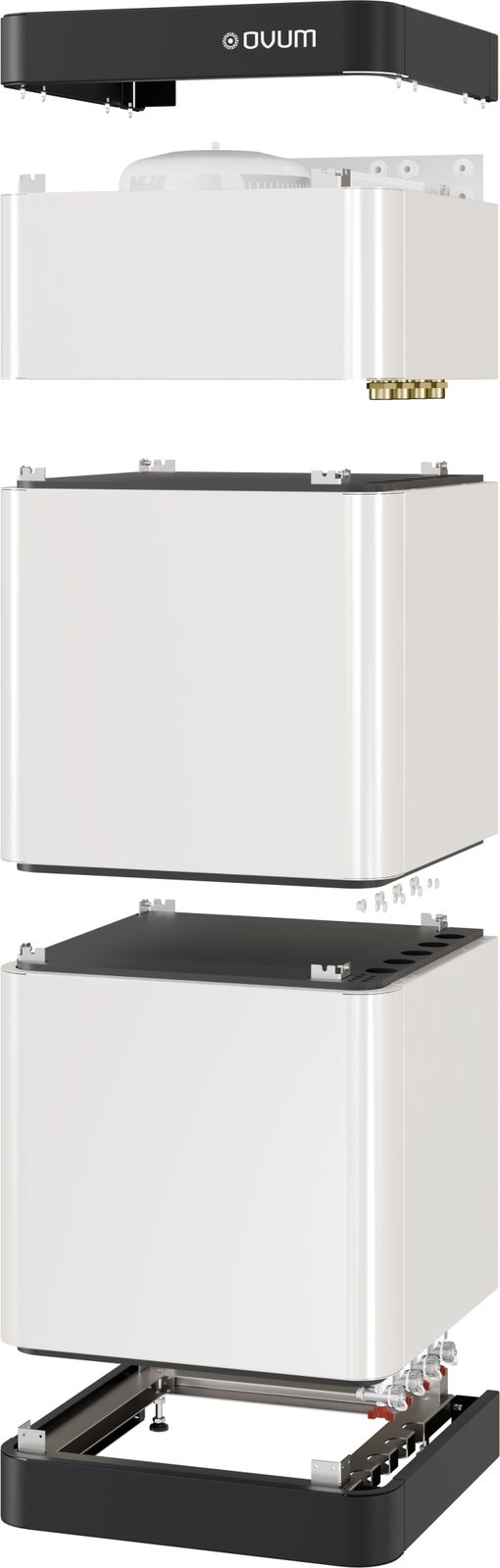

Zo is de CUBIC opgebouwd
Een CUBIC-toren bestaat uit losse modules die je zonder extra leidingwerk op elkaar zet:
| Base | De voet van de toren |
|---|---|
| Start | Basismodule, 1–7 kW, 150 g R290, optioneel omkeerbaar voor koelen |
| Extend | Uitbreidingsmodule van ongeveer 7 kW, voor de T14 en T21 |
| Hydrobox | Omschakeling verwarming/tapwater, doorstroomverwarmer van 6,9 kW, expansievat van 8 liter en veiligheidsgroep. Optioneel met PVT-menggroep |
| Coolbox | Passief koelen, voor de T07 en T14 |
| Flexcap | Aansluiting op het verwarmingssysteem links, rechts, achter of boven |
Tot tien energiebronnen
De CUBIC haalt zijn warmte uit een brinekring, en die bron hoeft geen diepteboring te zijn. MIRA kan tot tien bronnen combineren: diepteboring, horizontale collector, ringgraafcollector, bodemkorven, grondwater, PVT-panelen, energiehekken, ijsbuffer, luchtregister en passieve brine-absorber. Welke bron mogelijk is, hangt af van het perceel en de vergunning.

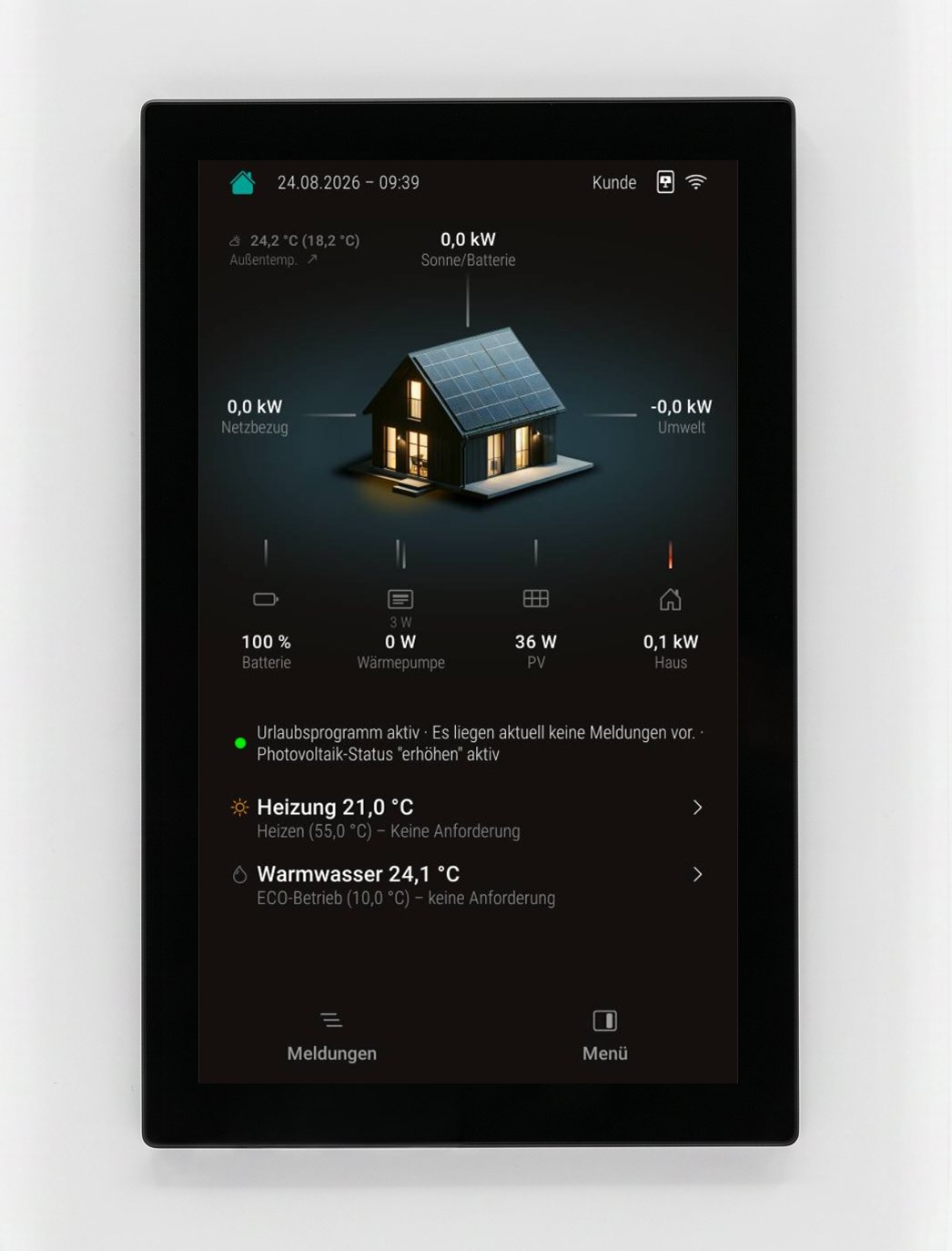

Regeling met MIRA
De CUBIC werkt met de MIRA-regeling: als MIRA Mini of MIRA Plus aan de wand, op een prettige bedieningshoogte, of ingebouwd in de CubeSpeicher. MIRA bepaalt hoeveel modules draaien en houdt ze in hun zuinigste toerentalbereik.
Installatie
Drie dingen die je vooraf moet weten:
- Elke module een eigen voeding. 1~ 230 V met 1 × 16 A per module. De Hydrobox krijgt daarnaast 3~ 400 V met 3 × 13 A.
- Brinekring. De brine komt de warmtepomp binnen met −15 tot 25 °C. Gebruik propyleenglycol, vorstbestendig tot −15 °C. De maximale druk is 2,5 bar.
- Ruimte. Een toren is 580 × 540 mm. De hoogte loopt van 720 mm (T07) tot 1.760 mm (T21).
Technea is de Nederlandse distributiepartner van Ovum. Ovum komt voort uit een Oostenrijks installatiebedrijf en heeft ruim 30 jaar praktijkervaring, met meer dan 15.000 geïnstalleerde systemen. Wij ondersteunen installateurs bij dimensionering, systeemkeuze, de MIRA-regeling en de inbedrijfstelling. Bel 058 – 288 47 39: je krijgt direct iemand aan de lijn die met je meedenkt.
Specificaties CUBIC
Prestaties
| Vermogen per toren | T07 1,5–6,8 kW · T14 1,5–13,6 kW · T21 1,5–20,4 kW |
|---|---|
| Cascade | Tot 8 modules, 54,4 kW |
| SCOP B0/W35 / B0/W55 | 5,48 / 4,15 |
| SCOP B5/W35 / B5/W55 | 6,03 / 4,58 |
| SCOP W10/W35 (grondwater) | 7,32 |
| Verwarmingsvermogen B0/W35 | T07 3,30 kW · T14 6,60 kW · T21 9,90 kW |
| Maximale aanvoertemperatuur | 70 °C |
Geluid (nominaal, B0/W35)
| T07 | 44,2 dB(A) |
|---|---|
| T14 | 47,2 dB(A) |
| T21 | 49 dB(A) |
| Norm | Geluidsvermogen volgens EN 12102-1, ± 1,5 dB(A) |
Afmetingen en gewicht
| B × D | 580 × 540 mm |
|---|---|
| Hoogte | T07 720 · T07 Hydro 980 · T14 1.240 · T14 Hydro 1.500 · T21 1.760 mm |
| Gewicht met behuizing | T07 55 · T07 Hydro 75 · T14 110 · T14 Hydro 130 · T21 160 kg |
Koeltechniek
| Koudemiddel | R290 (propaan), 150 g per module |
|---|---|
| Koelkringen | 1 per module |
| Compressor | Rolzuiger |
| Veiligheidsklasse | A3 |
Hydrauliek en elektra
| Aansluitingen | 1″ binnendraad; met Hydrobox 5/4″ buitendraad |
|---|---|
| Brine-intrede | −15 tot 25 °C |
| Max. druk verwarming / brine | 3 / 2,5 bar |
| Voeding | 1~ 230 V per module, 1 × 16 A |
| Hydrobox | 3~ 400 V, 3 × 13 A, 6,9 kW doorstroomverwarmer |
| Max. opgenomen vermogen | T07 3,5 · T14 7 · T21 10,5 kW |
| Stand-by | T07 11 · T14 20 · T21 29 W |
Uitvoeringen en gerelateerde producten

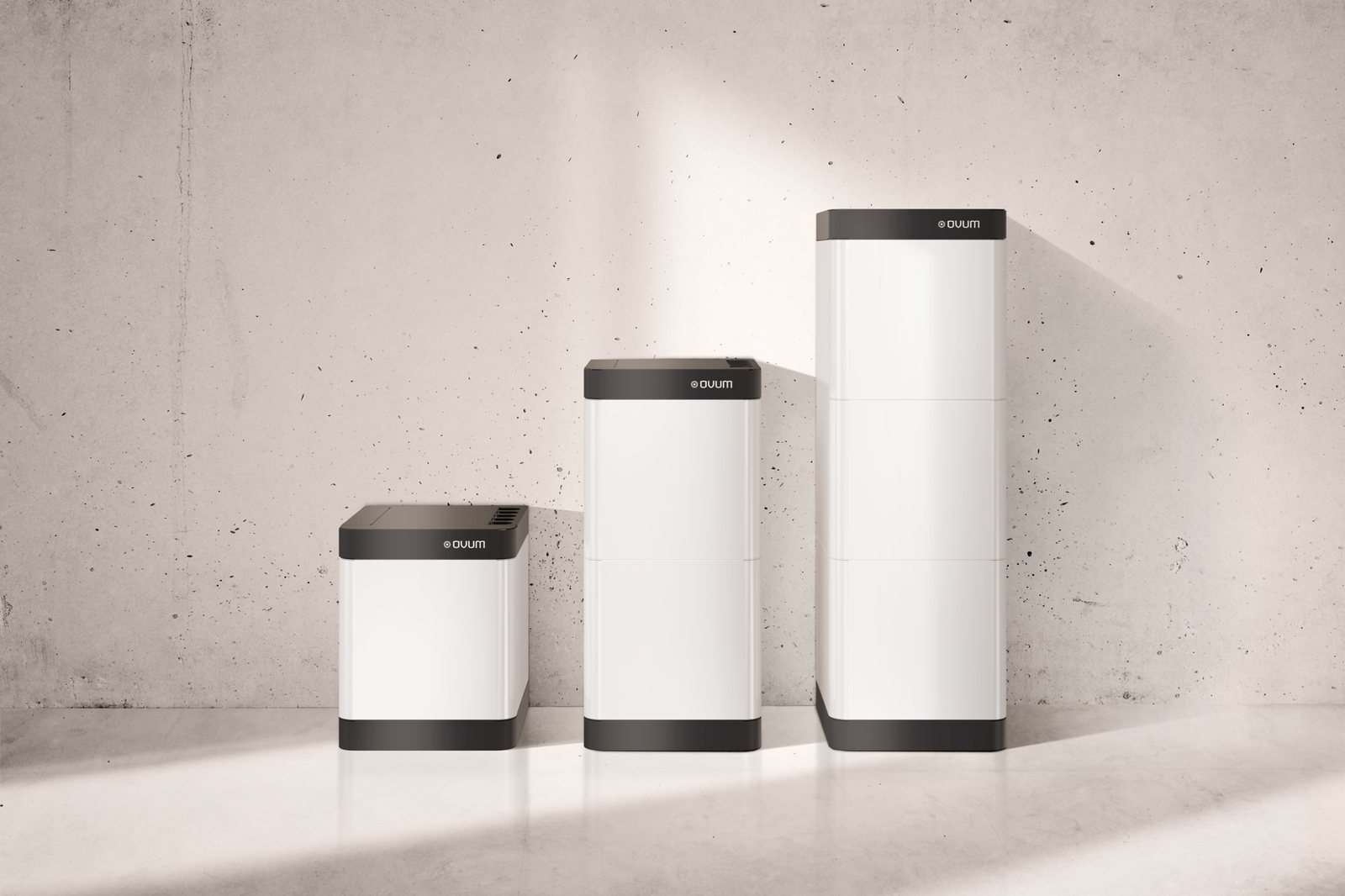

De CUBIC is er in vijf standaardtorens. Alle modules zijn ook los te bestellen.
| Toren | Modules | Vermogen B0/W35 | Hoogte | Geluid nominaal |
|---|---|---|---|---|

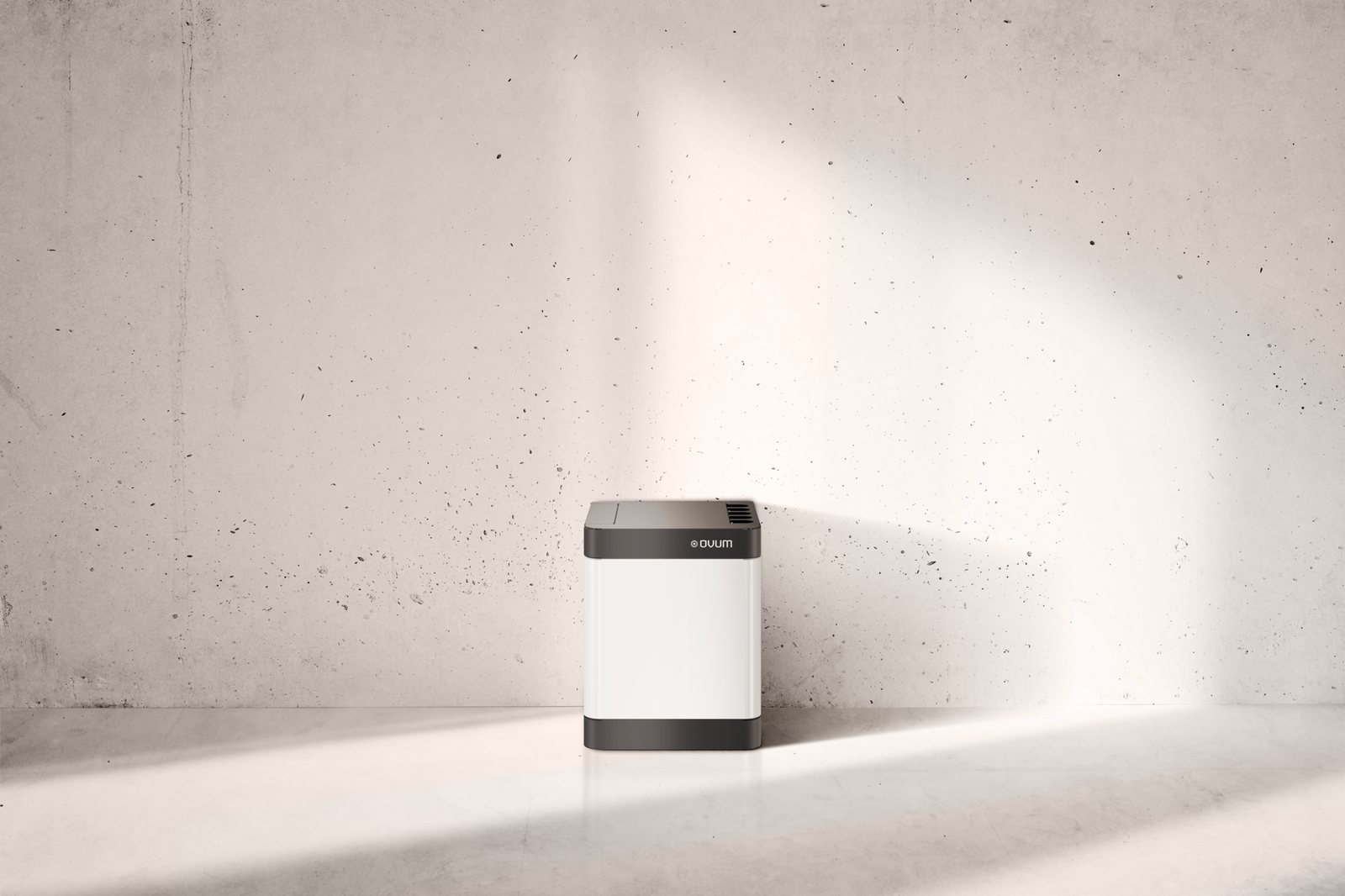

| T07 | Start | 1,5–6,8 kW | 720 mm | 44,2 dB(A) |

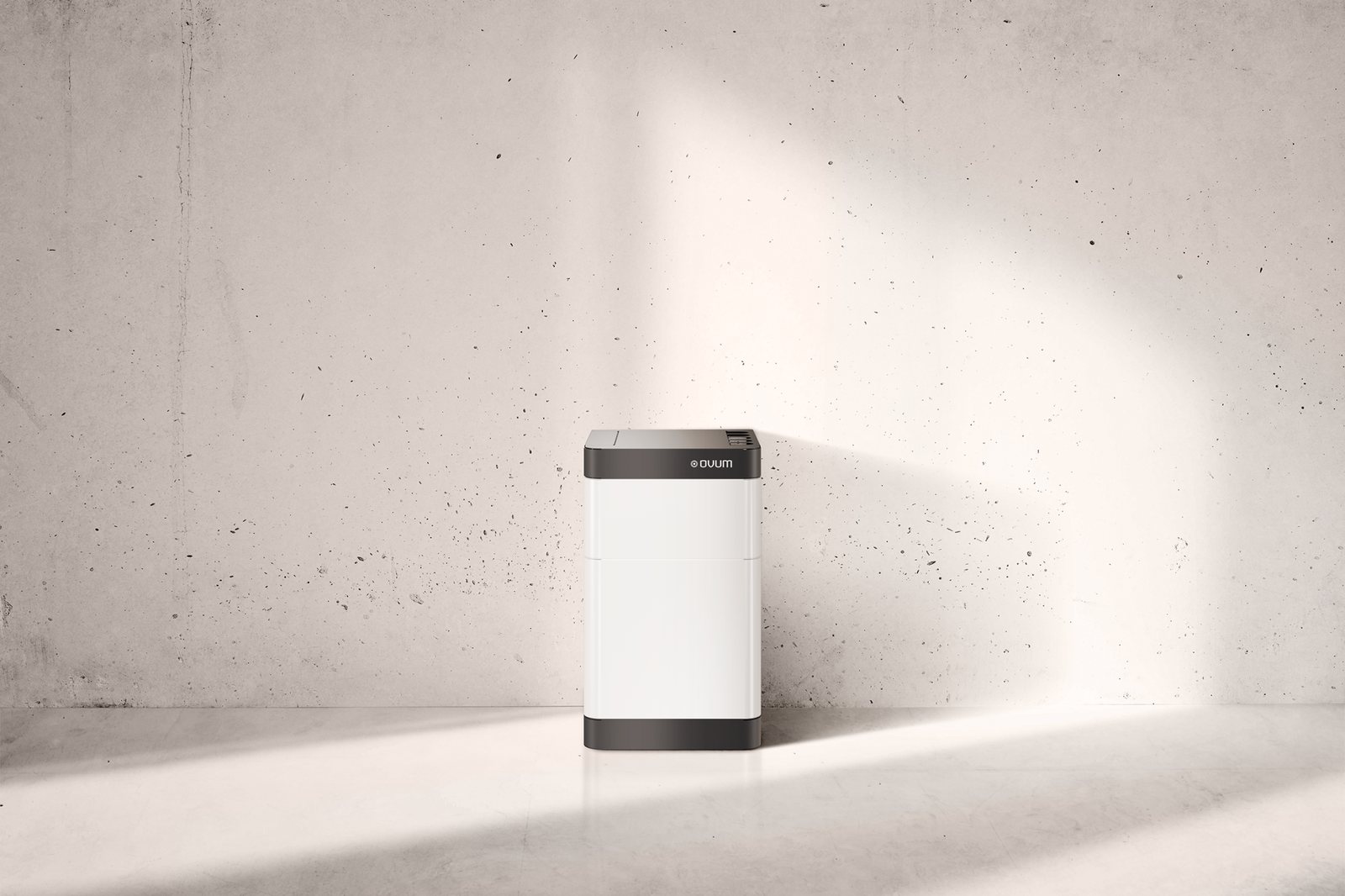

| T07 Hydro | Start + Hydrobox | 1,5–6,8 kW | 980 mm | 44,2 dB(A) |

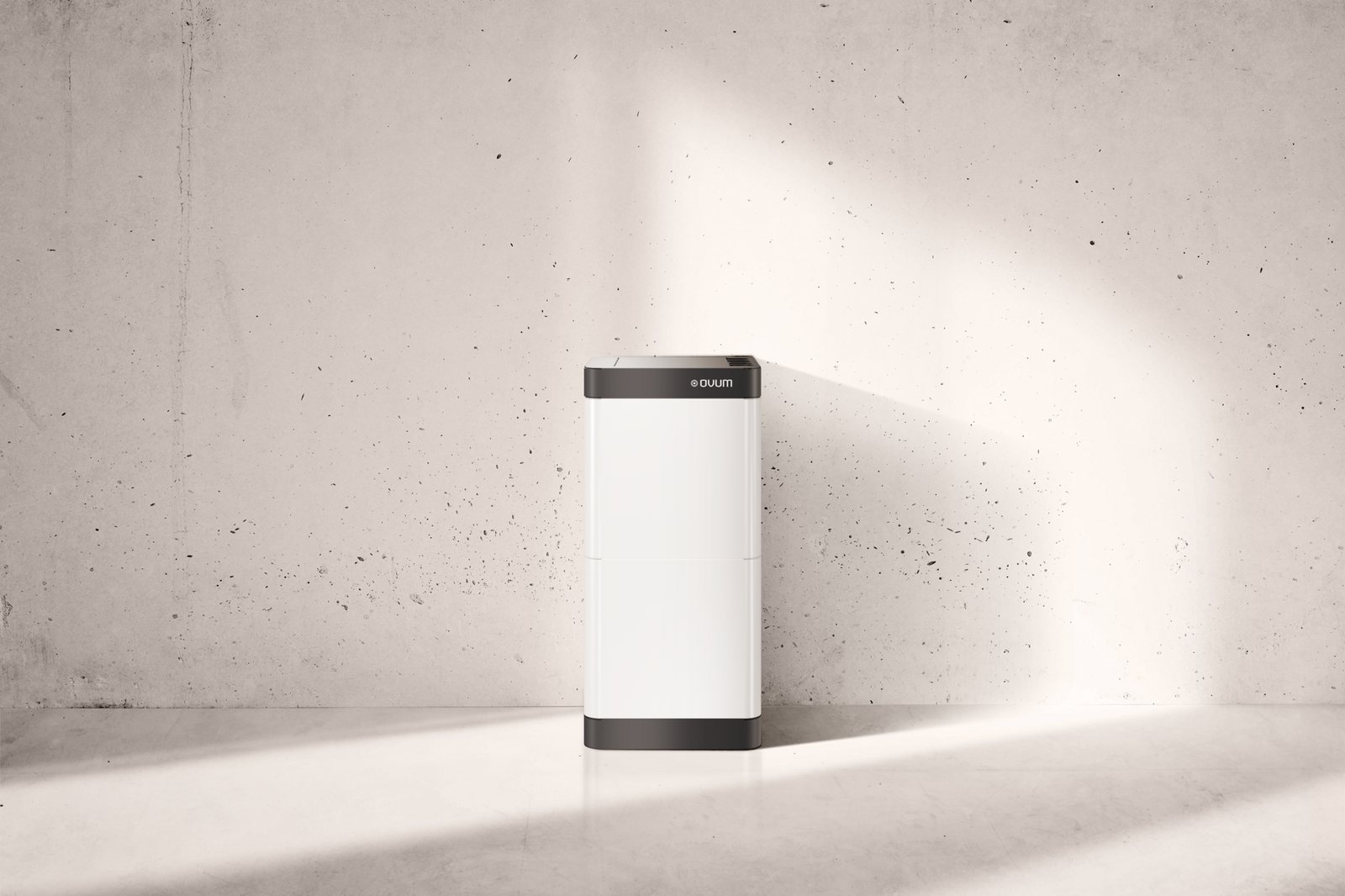

| T14 | Start + Extend | 1,5–13,6 kW | 1.240 mm | 47,2 dB(A) |

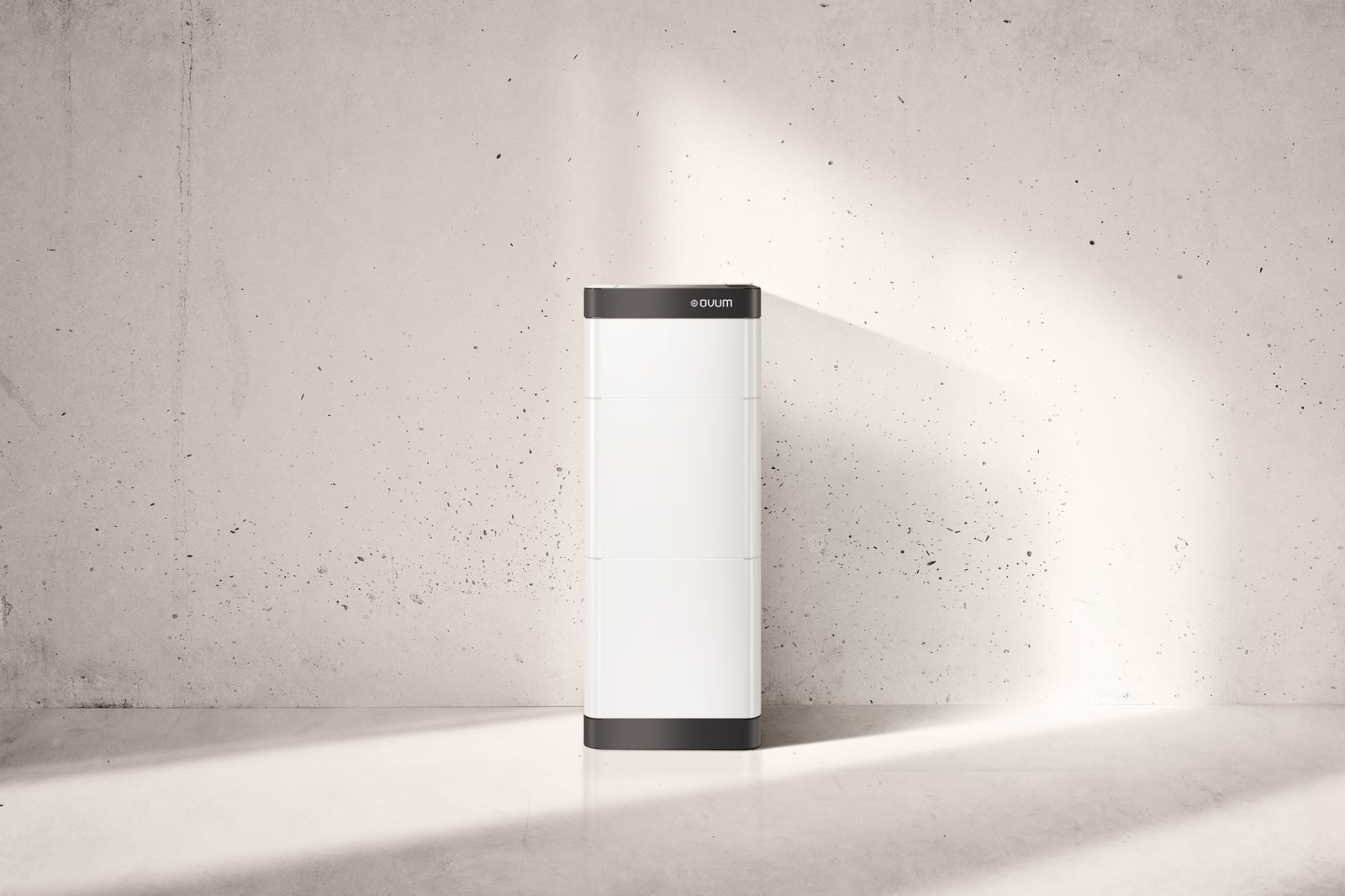

| T14 Hydro | Start + Extend + Hydrobox | 1,5–13,6 kW | 1.500 mm | 47,2 dB(A) |

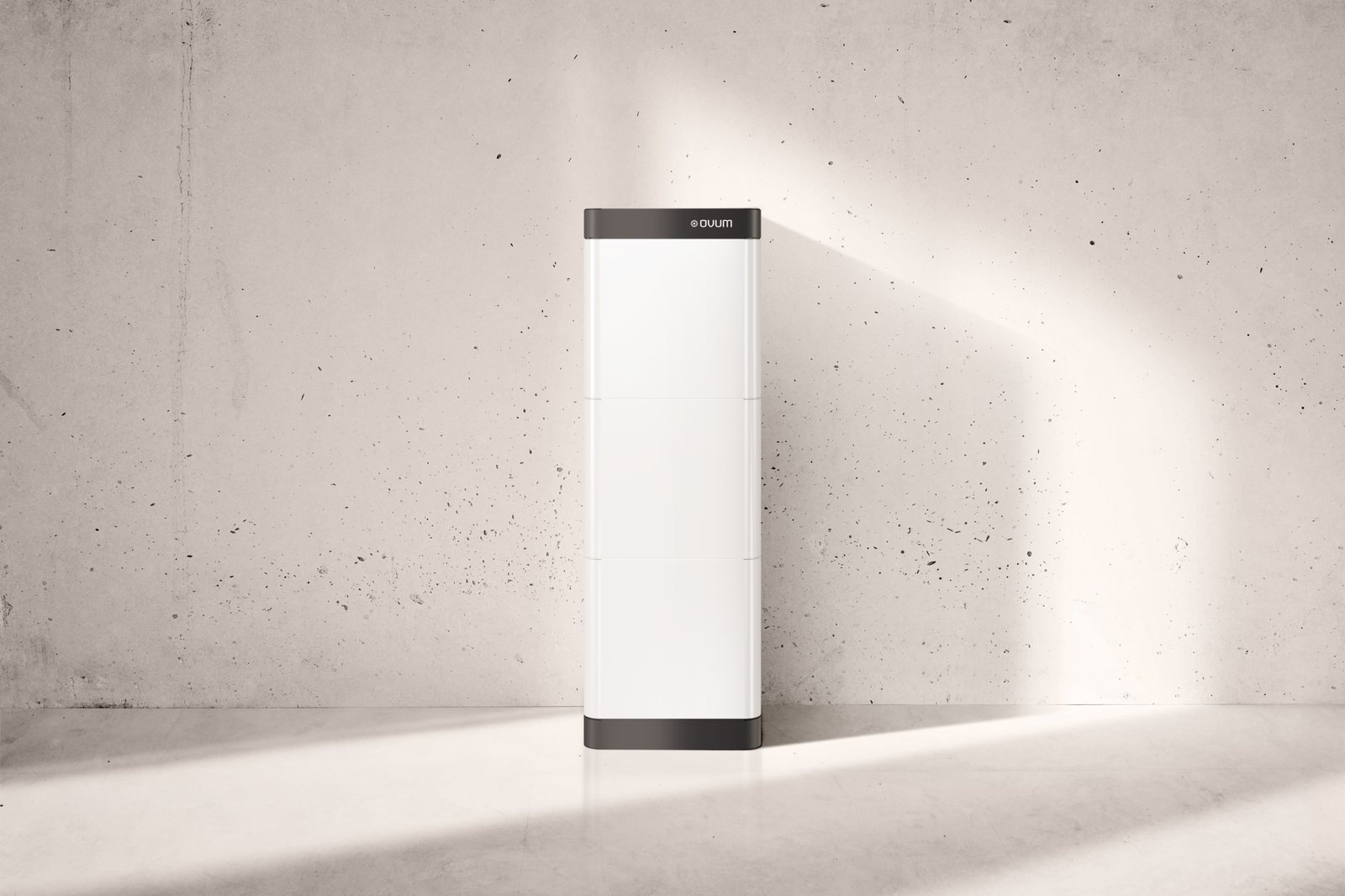

| T21 | Start + 2 × Extend | 1,5–20,4 kW | 1.760 mm | 49 dB(A) |

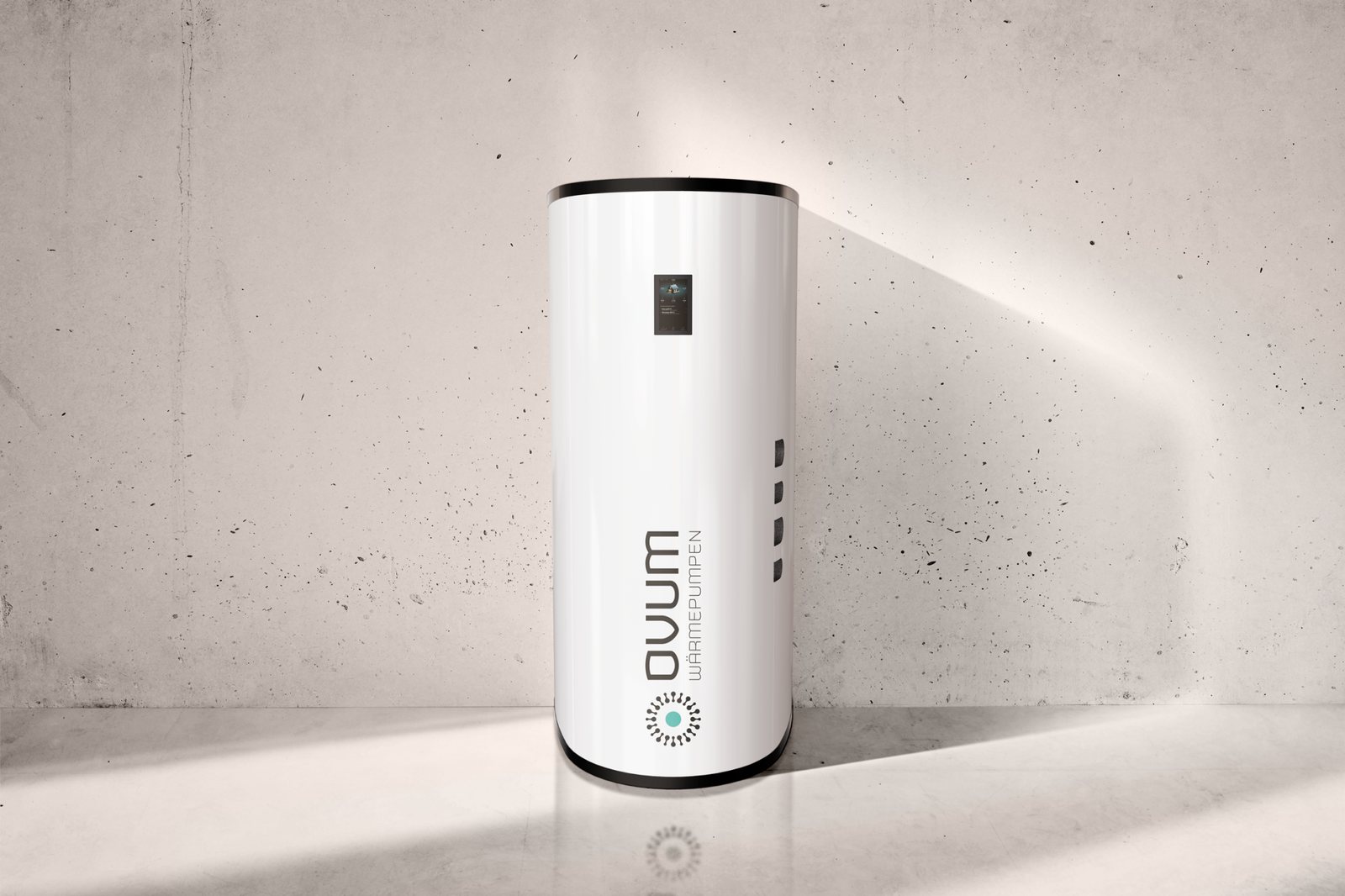

BuffervatCubeSpeicher 700 (680 liter)

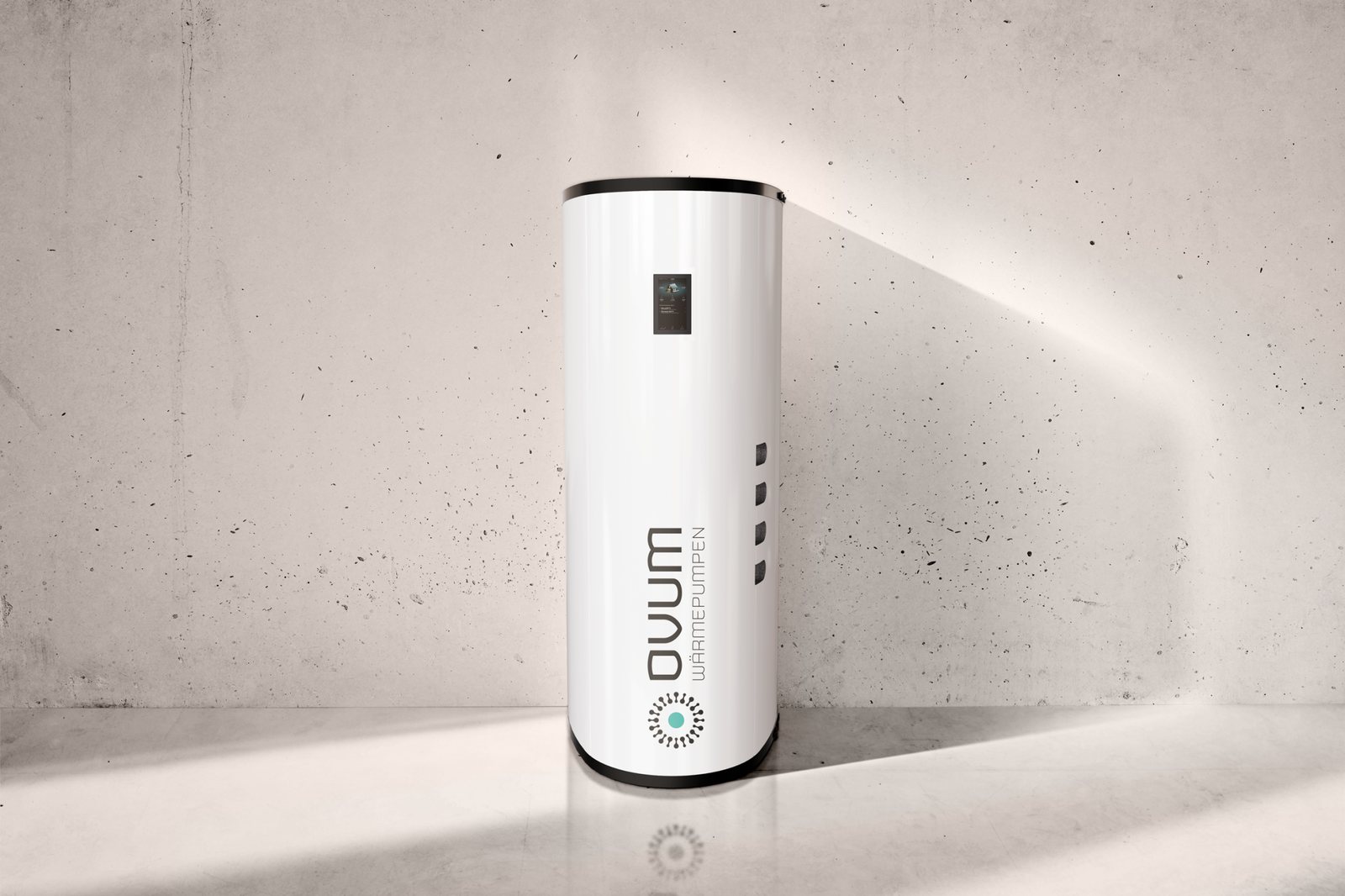

BuffervatCubeSpeicher 500 (480 liter)
RegelingMIRA

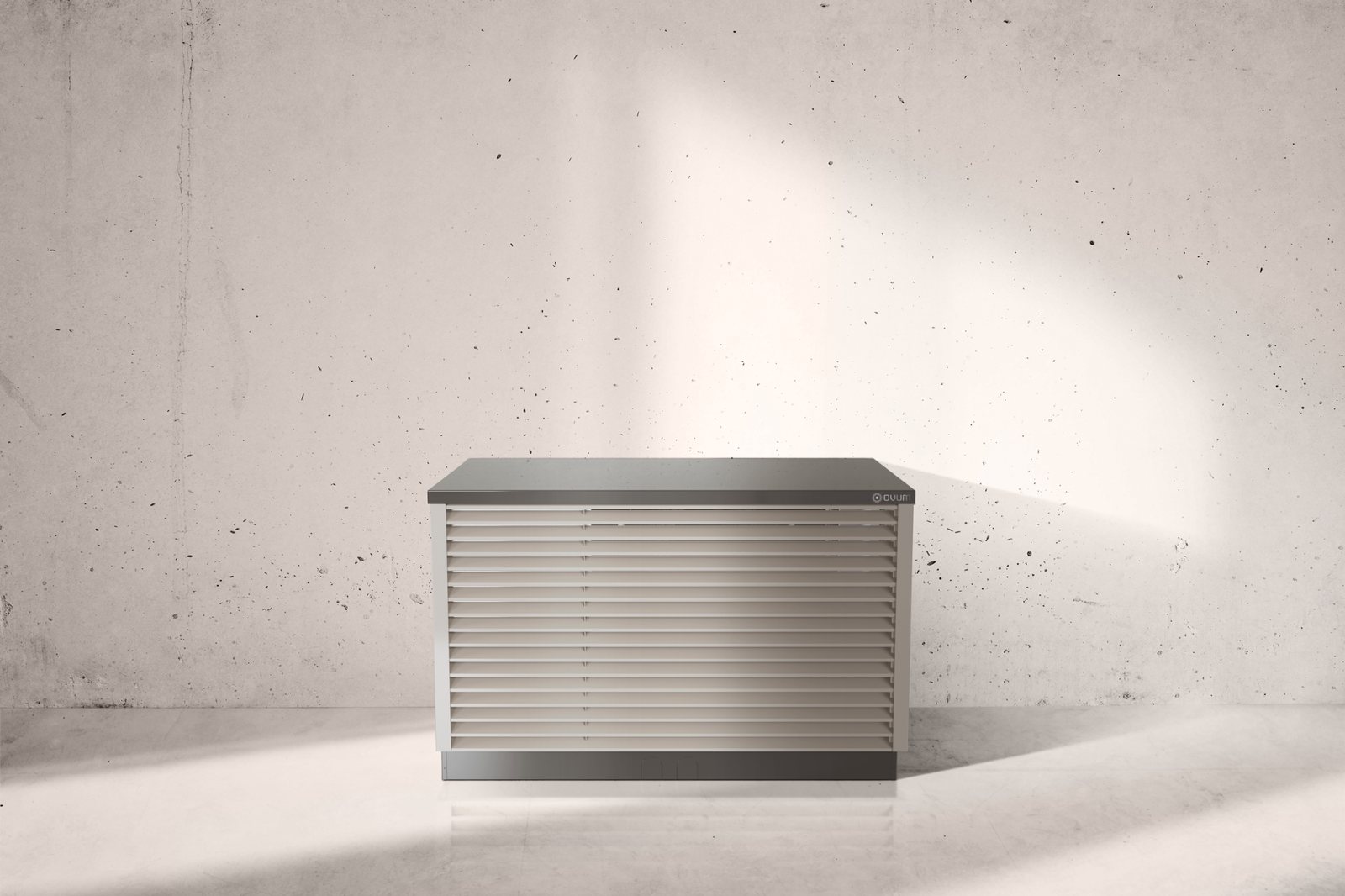

Lucht/water-warmtepompAirCube AC312P
Veelgestelde vragen over de CUBIC
Wat maakt de CUBIC anders dan andere bodemwarmtepompen?+
Je stapelt hem. Elke module levert ongeveer 7 kW met maar 150 gram propaan, dus je kiest precies het vermogen dat nodig is en breidt later uit. Door de kleine vulling mag hij zonder extra veiligheidsmaatregelen binnen staan.
Is een bodemboring nodig?+
Nee. Naast een diepteboring kan de CUBIC ook werken met een horizontale collector, ringgraafcollector, bodemkorven, grondwater, PVT-panelen en meer. Let op de vergunningsregels van de gemeente en de provincie; wij kijken graag mee wat op een perceel kan.
Mag de CUBIC in een woonruimte staan?+
Ja. Met 150 gram R290 per module zijn gasdetectie, geforceerde ventilatie, veiligheidsafschakeling en lekdetectie niet nodig. De behuizing is volledig gesloten en geïsoleerd tegen geluid.
Is de CUBIC geschikt voor meergezinswoningen?+
Ja. Tot acht modules werken samen op één MIRA-regeling, tot 54 kW, en via Modbus koppel je de installatie aan een gebouwbeheersysteem. Voor nog meer vermogen zijn er grotere configuraties.
Kan de CUBIC koelen?+
Ja. De T07 en T14 zijn leverbaar met een Coolbox voor passief koelen. Dat is heel zuinig, en de Coolbox kun je ook later toevoegen. Actief koelen kan met een omkeerbare Start-module.
Kan ik als particulier bij Technea kopen?+
Technea levert aan installateurs. Wij zoeken graag een installateur bij jou in de buurt die met Ovum werkt.
