Een monumentale houten woning kreeg Variokomp op de bestaande houten vloer: 20 mm opbouw, 25 kg per m² en een warmtepomp op lage temperatuur.
Vloerverwarming zonder dekvloer: 20 mm hoog en 25 kilo per m²
Droogbouw vloerverwarming ligt bovenop de bestaande vloer, in voorgefreesde platen in plaats van in een natte cementdekvloer. Daardoor komt de vloer maar 20 mm omhoog, blijft de constructie licht en kun je na enkele uren weer over de vloer lopen. Ideaal bij renovatie, houten vloeren en overal waar hoogte of gewicht telt.
Technea levert sinds 2004 het Variokomp systeem van de Oostenrijkse fabrikant Variotherm, aan installateurs in heel Nederland.
Droogbouw vloerverwarming, ook wel droge vloerverwarming of een droog systeem genoemd, is watergedragen vloerverwarming die je zonder natte dekvloer aanlegt. De verwarmingsbuis ligt in gipsvezelplaten van 18 mm die zwevend op de bestaande vloer liggen. Een dunne laag vulmassa maakt het geheel af.
Het resultaat: 20 mm opbouw in plaats van 60 tot 90 mm, een vijfde van het gewicht en een vloer die snel opwarmt en snel weer afkoelt. Omdat het systeem op lage watertemperatuur werkt, past het goed bij een warmtepomp.
Bij traditionele vloerverwarming liggen de buizen in een natte laag zandcement die weken moet drogen. Droogbouw slaat die natte stap over. Daarom heet het ook wel een droog systeem: de platen komen droog van de fabriek, worden droog gelegd en alleen de dunne vulmassa bevat nog water.

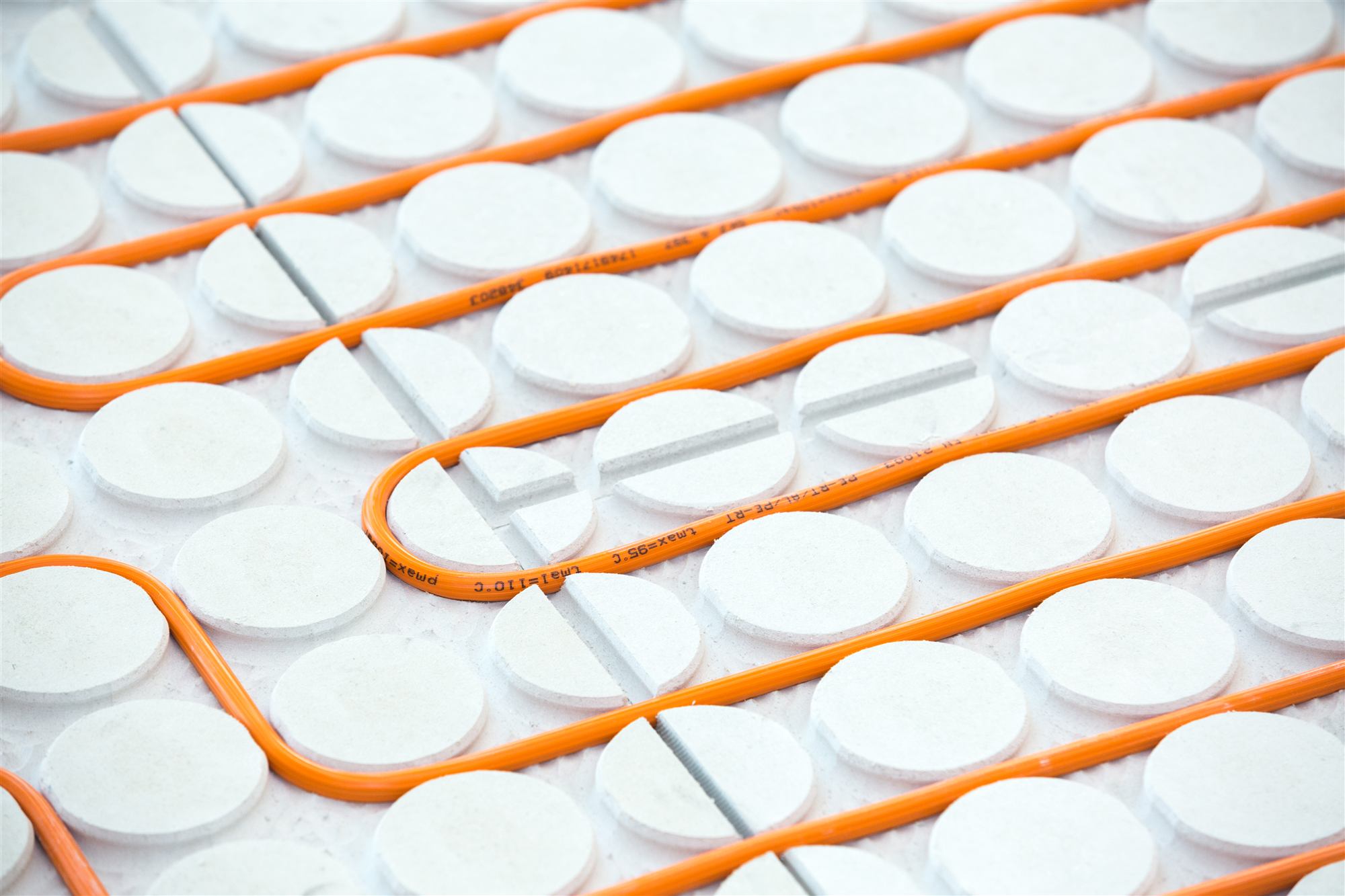

Variokomp bestaat uit drie onderdelen. Een gipsvezelplaat van 18 mm met een noppenpatroon dat in de fabriek is gefreesd. Een geribbelde verwarmingsbuis van 11,6 mm die je tussen de noppen drukt. En een vulmassa op anhydrietbasis die de ruimte rond de buis opvult en de warmte gelijkmatig verdeelt. Er hoeft niets geschroefd, gelijmd of gefreesd te worden.
Je hoort het onder verschillende namen: droogbouw vloerverwarming, droge vloerverwarming, droogsysteem, lage opbouw vloerverwarming of dunne vloerverwarming. Het gaat steeds om hetzelfde principe.
Het systeem is steeds 20 mm. Wat eronder komt, hangt af van de ondergrond en van wat er onder de vloer zit. Kies jouw situatie.

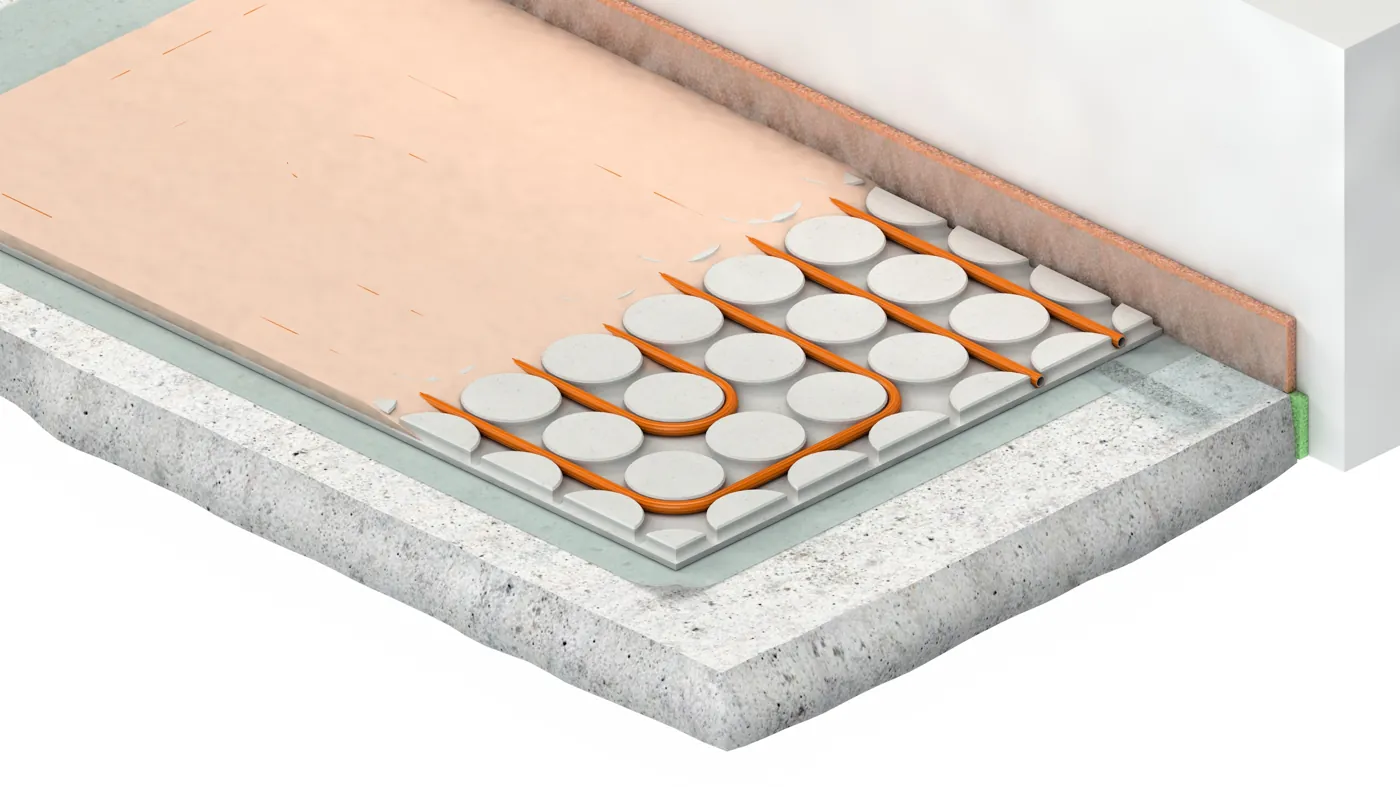

De meest voorkomende situatie bij renovatie. De vloer moet droog, vlak en draagkrachtig zijn. Is hij aan de onderkant al geïsoleerd, dan kan het systeem er rechtstreeks op.

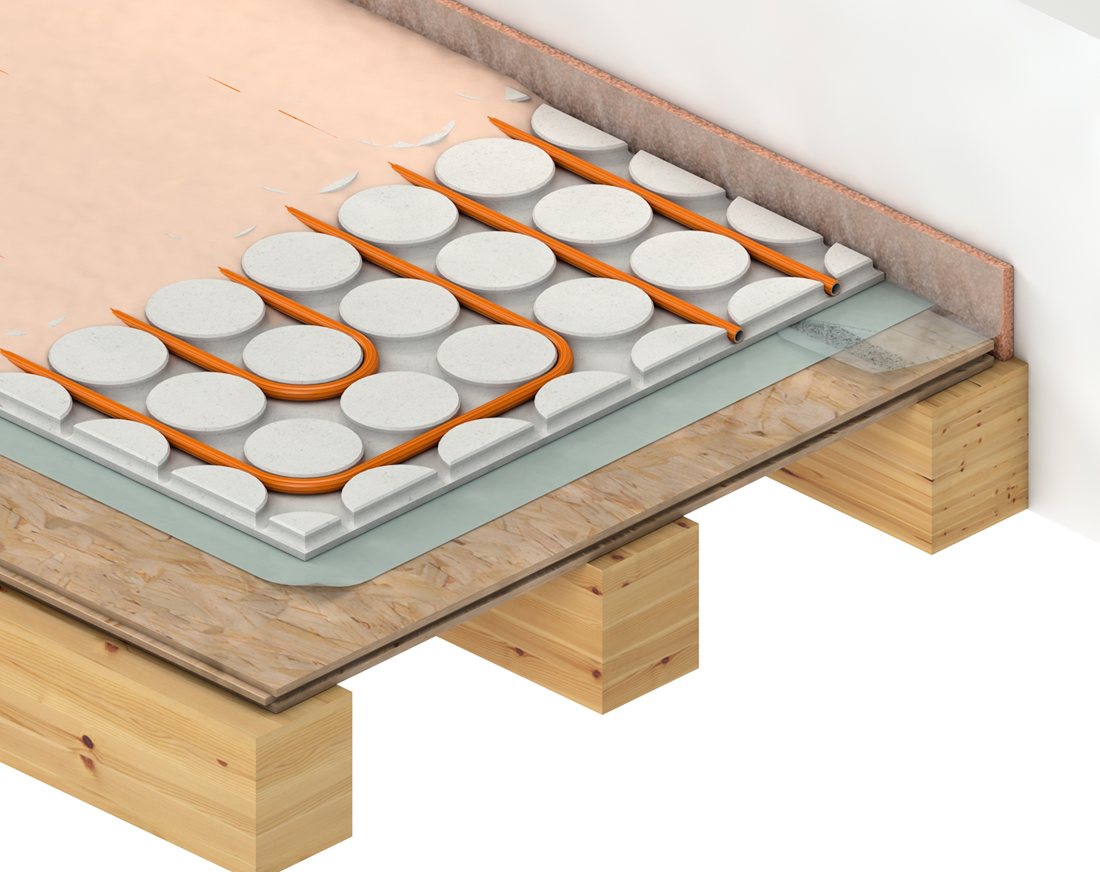

Hier maakt het gewicht het verschil: 25 kilo per m² in plaats van 125. De houten vloer moet vlak en stijf zijn; de Variokomp-plaat is geen constructieplaat en draagt zelf niets bij.

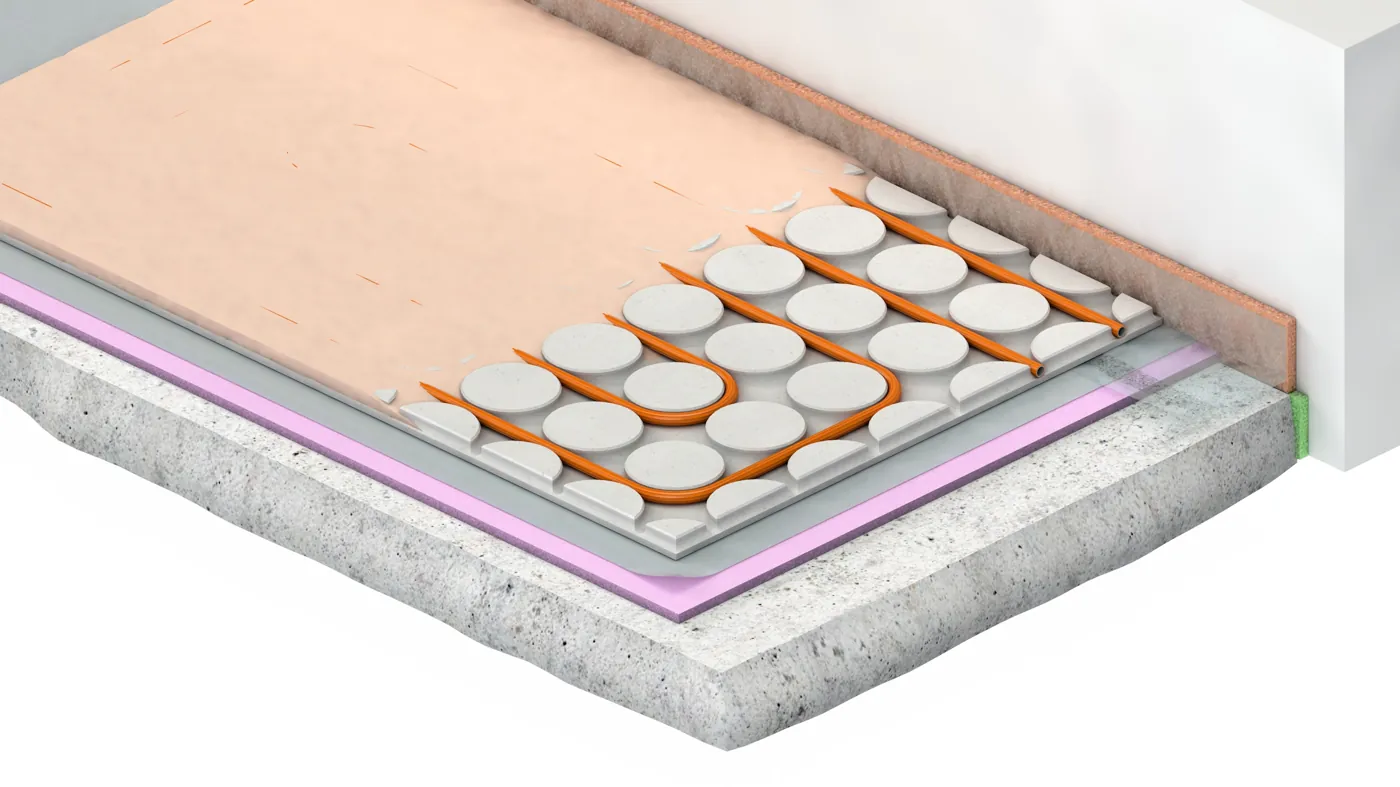

Bij een vloer op volle grond of zonder isolatie aan de onderkant. XPS beperkt het warmteverlies naar beneden. Er zijn platen van 10, 20 en 30 mm; meer dan 30 mm kan alleen met een extra lastverdelende laag.

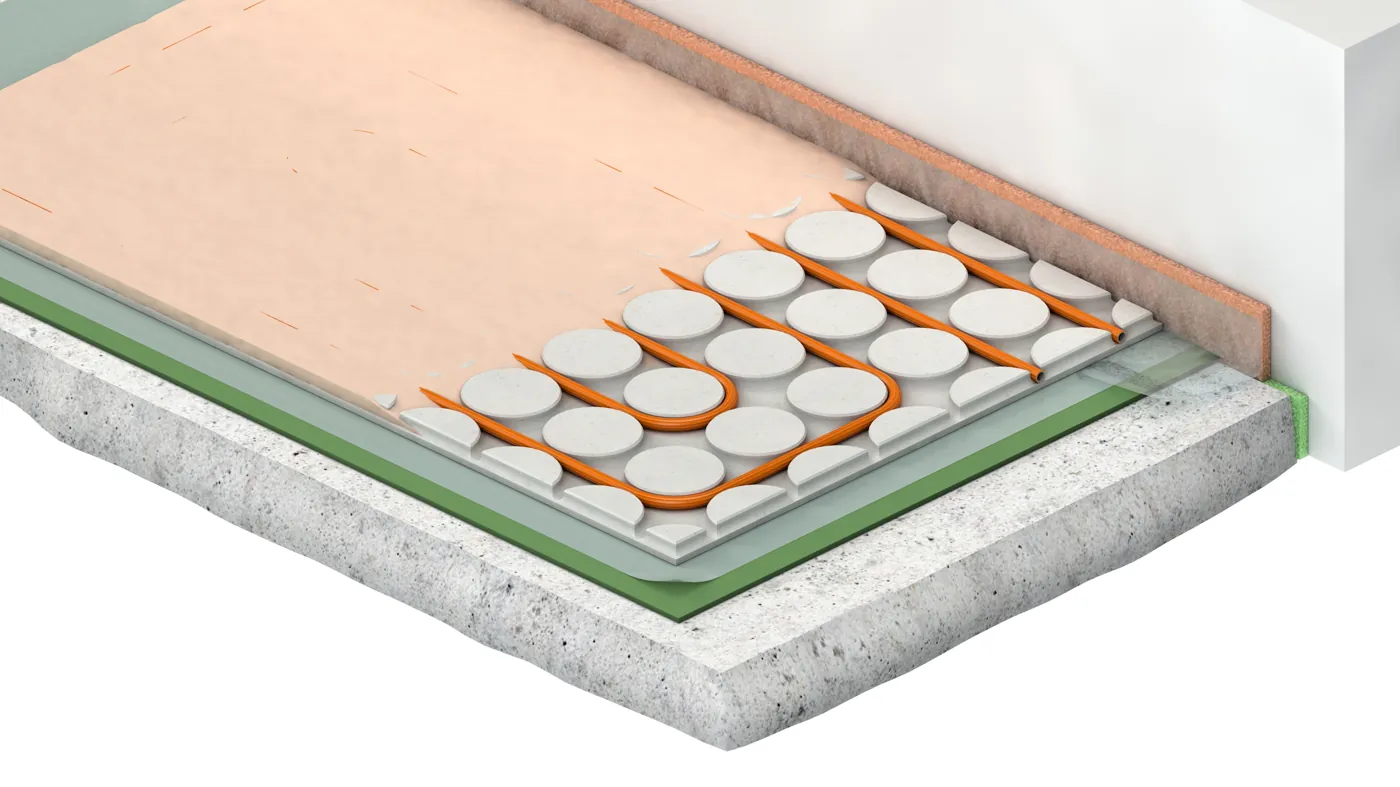

In appartementen en op verdiepingen telt contactgeluid. Een houtvezelplaat van 5 mm onder het systeem dempt dat geluid naar de ruimte eronder met 17 dB, gemeten op een betonvloer.

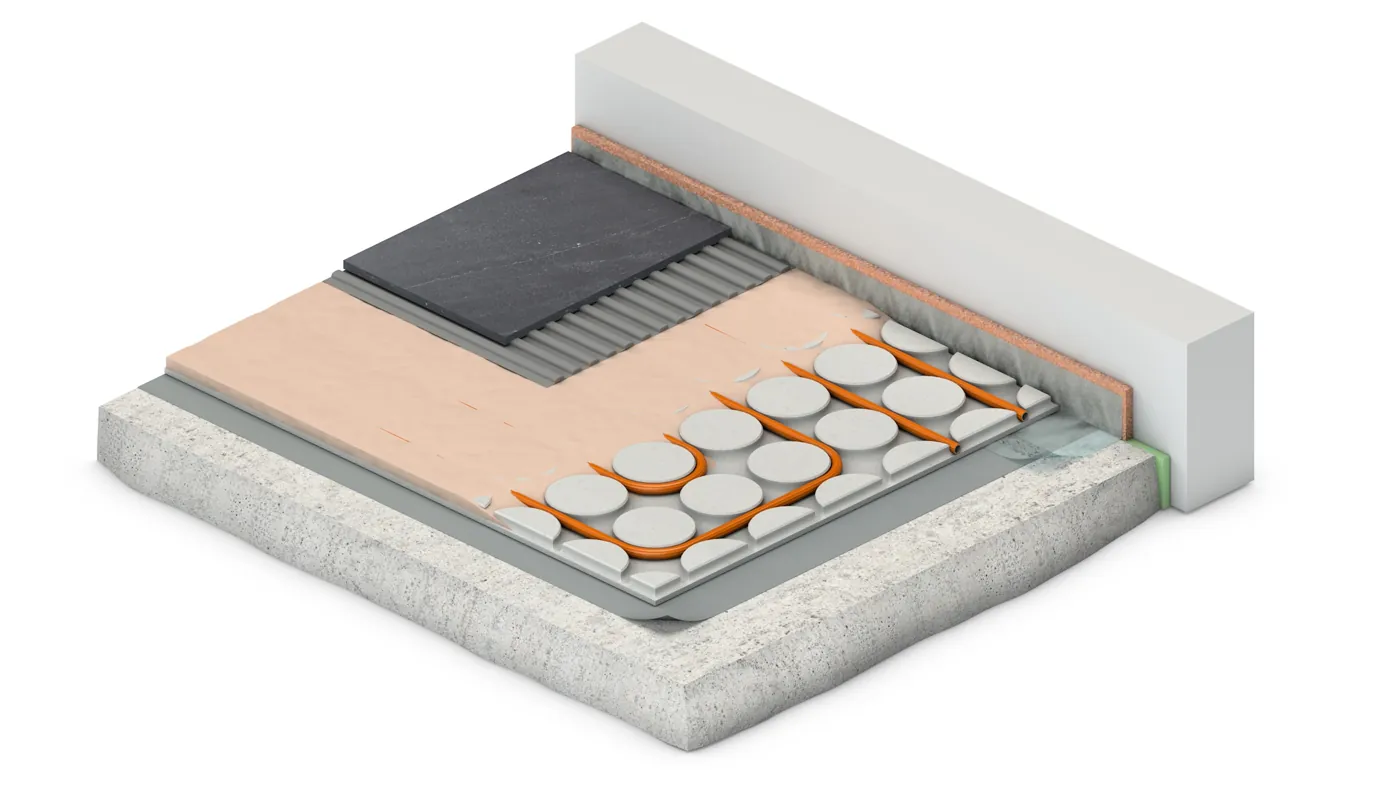

Tegels gaan rechtstreeks op de vulmassa, met een flexibele tegellijm volgens het lijmadvies. Geen egaline nodig. Steen geeft de warmte het best door: hier haalt Variokomp 97 W/m² bij 40/35 °C.
Doorsneden: Variotherm.
Het verschil zit in de dekvloer. Traditioneel liggen de buizen in 60 tot 90 mm zandcement. Bij droogbouw in een plaat van 18 mm. Dat werkt door in alles wat volgt.
Deuren, trappen en kozijnen hoeven meestal niet aangepast te worden.
Daarom past droogbouw op houten vloeren, verdiepingen en woonboten.
Bij droogbouw met opwarmen op 40 °C; zonder verwarmen 6 dagen. Zandcement droogt ongeveer 1 cm per week.
| Na het vullen begaanbaar | na enkele uren; volledig belastbaar na 24 uur |
|---|---|
| Opwarmen voelbaar | binnen 30 minuten, gemiddeld 2,5 uur eerder op temperatuur dan een zandcementvloer |
| Afkoelen bij zon | snel, want er is weinig massa die warmte vasthoudt |
| Watertemperatuur | laag; 97 W/m² bij 40/35 °C met tegels, ook geschikt voor een warmtepomp |
Bestaande deuren, kozijnen, trappen en aansluitende vloeren bepalen hoeveel ruimte er is. Met 20 mm systeemhoogte past droogbouw, inclusief eindvloer, vaak binnen 30 tot 40 mm.
Houten balklagen, houtskeletbouw, monumenten, appartementen en woonboten zijn zelden berekend op 125 kilo per m². Variokomp weegt 25 kilo.
Geen weken droogtijd waarin het werk stilligt. Na enkele uren is de vloer begaanbaar en na 24 uur kunnen er, met opwarmen, tegels op.
De buis ligt vlak onder het oppervlak en reageert snel. Dat maakt het systeem geschikt voor een warmtepomp en, afhankelijk van het warmteverlies en de eindvloer, als hoofdverwarming.
Eerlijk advies hoort erbij. In deze situaties raden we Variokomp af of is er eerst iets anders nodig.
Wat kost droogbouw vloerverwarming per m²? Het eerlijke antwoord: dat hangt af van je vloer. Daarom noemen we geen vaste vierkantemeterprijs, maar laten we zien waar de kosten in zitten en hoe je snel aan een onderbouwde prijs komt.
Per m² is het materiaal duurder dan traditionele vloerverwarming. De platen worden in de fabriek voorgefreesd en de vulmassa is speciaal samengesteld. Dat zie je terug in de materiaalprijs.
Vergelijk je de hele klus, dan is het verschil klein. Bij een droog systeem vallen kosten weg die bij een natte dekvloer vanzelfsprekend zijn: de dekvloer zelf, het aanvoeren en storten ervan, en vooral de weken waarin het werk stilligt omdat de vloer moet drogen.
En soms is het simpelweg de enige optie. Draagt de vloer geen 125 kilo per m² of is er geen 60 mm hoogte, dan zijn de kosten van verstevigen, deuren inkorten of trappen aanpassen bij een traditioneel systeem vele malen hoger.
Ten opzichte van vloerverwarming in een zandcementdekvloer.
Per m² gaat er 1 m² plaat, circa 10 meter buis en circa 6 kilo vulmassa in. Een groep is maximaal 80 meter buis inclusief de aanvoer; voor 50 m² zijn minimaal 7 groepen nodig.
MateriaalSluit je aan op een bestaande cv of warmtepomp, en hoeveel groepen heb je? Een verdeler zonder pomp gaat tot 18 groepen, met pomp tot 15.
MateriaalGeen isolatie, 5 mm houtvezel tegen geluid of 10 tot 30 mm XPS tegen warmteverlies. Dat scheelt in materiaal en in opbouwhoogte.
MateriaalEen vlakke, droge en stijve vloer kan direct. Moet een houten vloer eerst verstevigd of een betonvloer geëgaliseerd worden, dan komt dat erbij.
VoorbereidingTegels en laminaat kunnen rechtstreeks op de vulmassa. Onder pvc, pu-gietvloer, linoleum en tapijt, en vaak ook onder parket, komt eerst een laag egaline.
AfwerkingVariotherm rekent voor platen, buis en aansluiten op de verdeler met circa 15 minuten per m², plus een paar minuten voor de vulmassa. Een lastig bereikbare verdieping of veel kleine ruimtes kost meer tijd.
ArbeidVolgens de keuzematrix van Variotherm, bij een buisafstand van 10 cm. Zo zie je wat er in een gemiddelde benedenverdieping gaat. Isolatie, egaline, verdeler en regeling komen er afhankelijk van de situatie bij.
| Gipsvezelplaten 1000 x 600 mm | 88 stuks |
|---|---|
| Varioprofielbuis 11,6 mm | circa 500 meter |
| Vulmassa, zakken van 25 kg | 13 zakken |
| Groepen (maximaal 80 m buis per groep) | minimaal 7 |
| Klemkoppelingen (2 per groep) | 14 stuks |
| Randstrook, folie en tape | 3 rollen, 1 rol, 2 rollen |
Vloerverwarming geeft stralingswarmte. Dat voelt bij een lagere luchttemperatuur al behaaglijk, waardoor de thermostaat vaak lager kan. Variotherm rekent met ongeveer 6 procent besparing op verwarmingskosten per graad lagere kamertemperatuur.
Omdat Variokomp op lage watertemperatuur werkt, haalt een warmtepomp er een hoog rendement mee. En doordat het systeem snel reageert, stookt het niet door als de zon de kamer al opwarmt.
Met een account op mijn.technea.nl zie je je actuele prijzen. Voor een compleet project stuur je de gegevens in via het opnameformulier: dan rekent onze calculatie de materiaalstaat, verdeler en regeling voor je uit.
Project laten calculeren Naar mijn.technea.nl →Technea levert alleen aan installateurs. Wil je weten wat het voor jouw woning kost? We brengen je in contact met een installateur die ervaring heeft met Variokomp en een offerte op maat maakt.
Vind een installateurZes stappen, zonder schroeven, lijm of freeswerk. Het leggen kan door één persoon; voor de vulmassa adviseren we er twee.
Droog, vlak, schoon en stijf. Waar nodig eerst herstellen.
Dampdichte folie over de vloer, randstrook langs alle wanden.
Zwevend in halfsteensverband, naden minstens 20 cm verspringend.

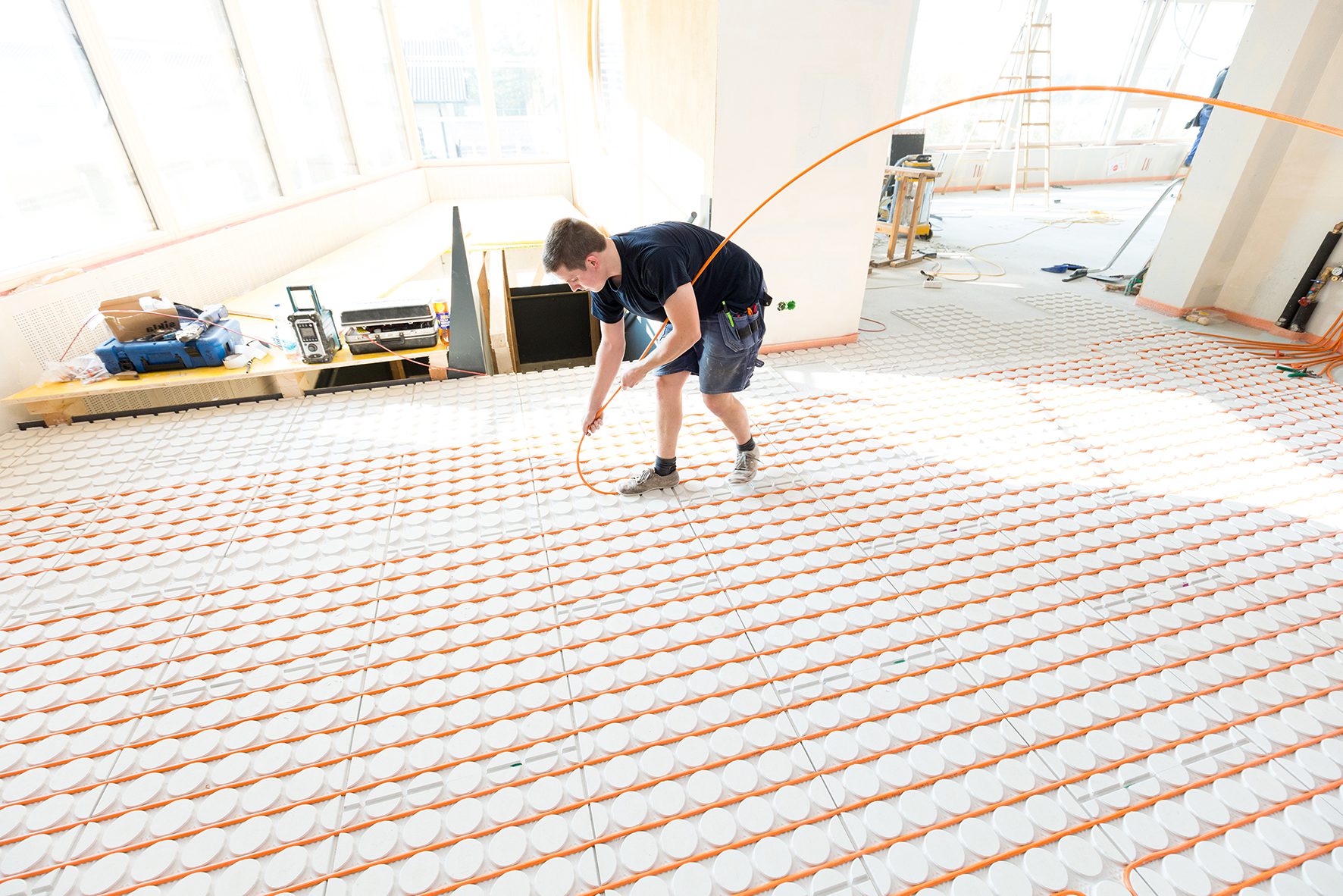

In slakkenhuis of meander tussen de noppen, maximaal 80 m per groep.
Afpersen, dan vulmassa uitstrijken tot de noppen bedekt zijn.
Tegels na 24 uur opwarmen; andere vloeren volgens droogtijd en advies.
De gipsvezelplaat isoleert zelf niet. Is de vloer aan de onderkant niet geïsoleerd, of ligt hij op volle grond, leg dan isolatie onder het systeem. Anders gaat een deel van de warmte naar beneden.
Bijna elke vloer, maar niet elke vloer op dezelfde manier. Vraag altijd bij de vloerleverancier na of de vloer geschikt is voor vloerverwarming.
| Eindvloer | Op de vulmassa |
|---|---|
| Tegels en natuursteen | Rechtstreeks met flexibele tegellijm |
| Laminaat | Rechtstreeks zwevend gelegd |
| Parket, 2- of 3-laags | Zwevend of verlijmd, soms met egaline. Geen massief of bamboe |
| Pvc, linoleum, tapijt | Eerst 5 mm egaline |
| Pu-gietvloer | Eerst 5 mm egaline |
Hoe lager de warmteweerstand van de eindvloer, hoe meer warmte er doorkomt. Tegels geven het meest door, een dikke houten vloer het minst.

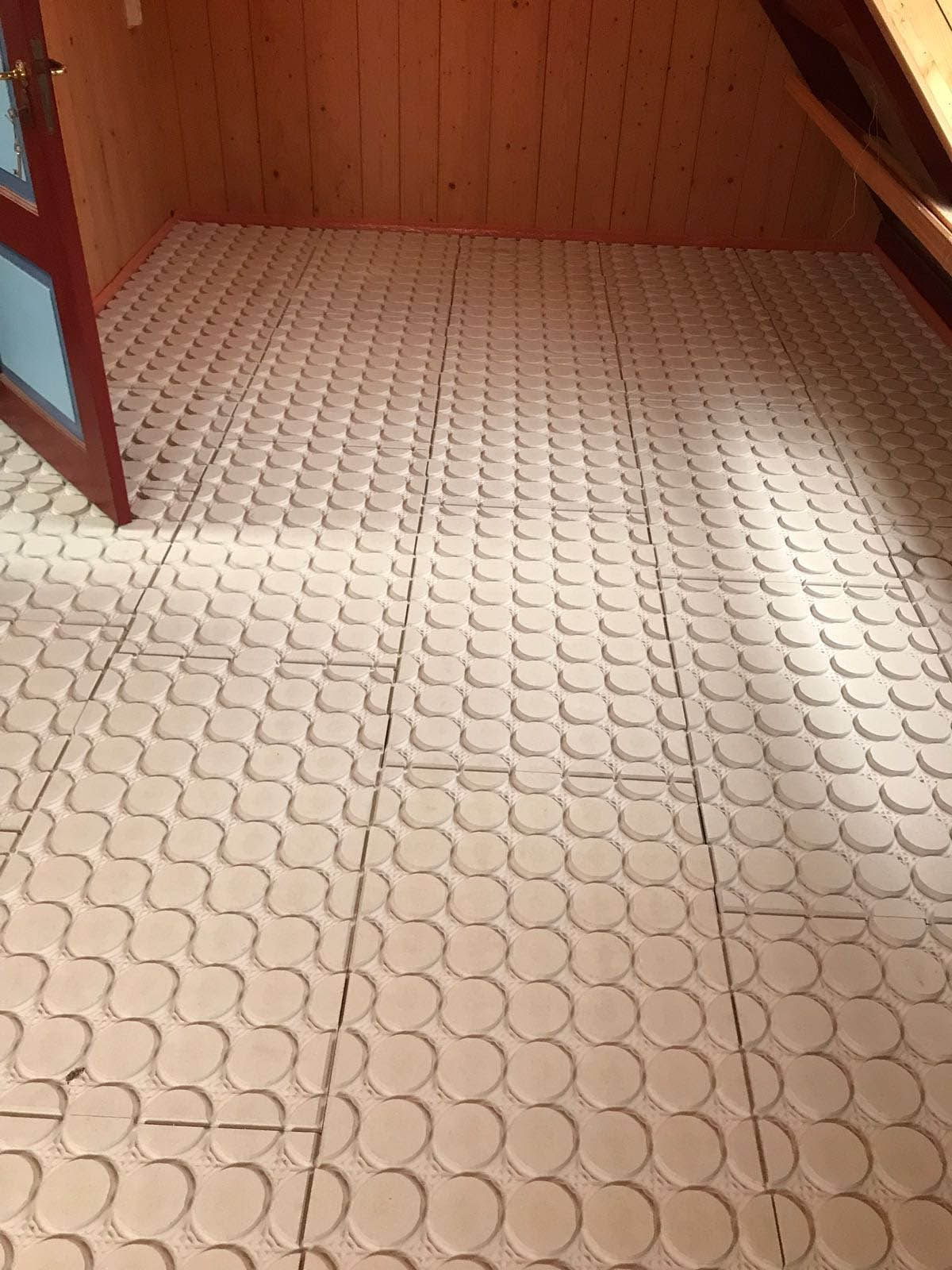

Een monumentale houten woning kreeg Variokomp op de bestaande houten vloer: 20 mm opbouw, 25 kg per m² en een warmtepomp op lage temperatuur.

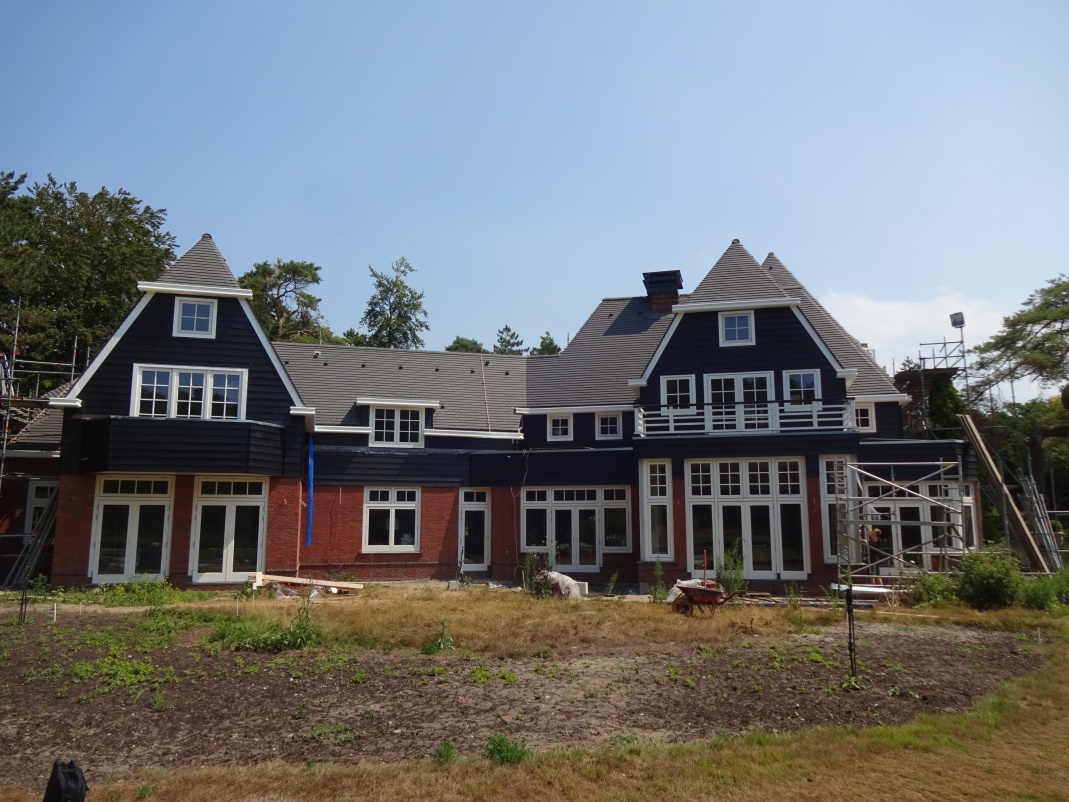

Een volledig gerenoveerd landhuis kreeg droogbouw vloerverwarming op alle houten verdiepingsvloeren. De bestaande constructie bepaalde de opbouw per verdieping.

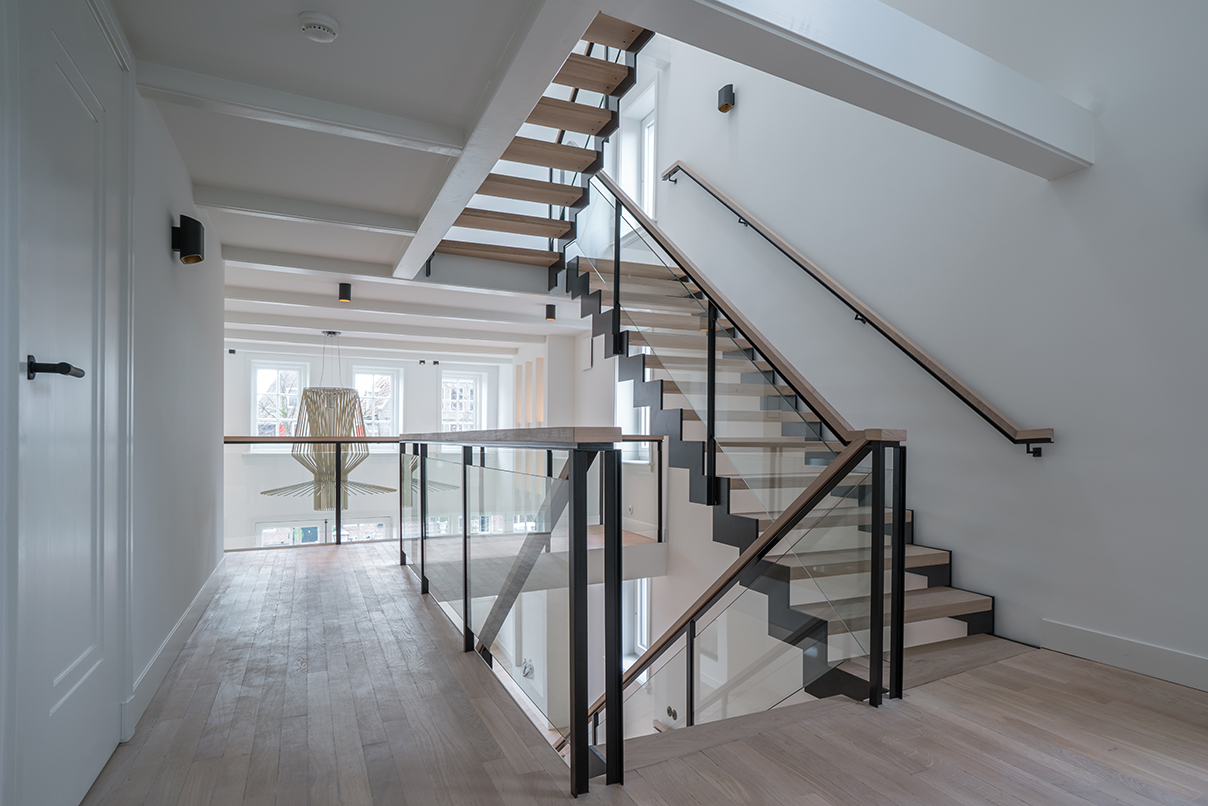

Een historisch grachtenpand kreeg droogbouw vloerverwarming met een flexibel legpatroon rond de bestaande constructie.

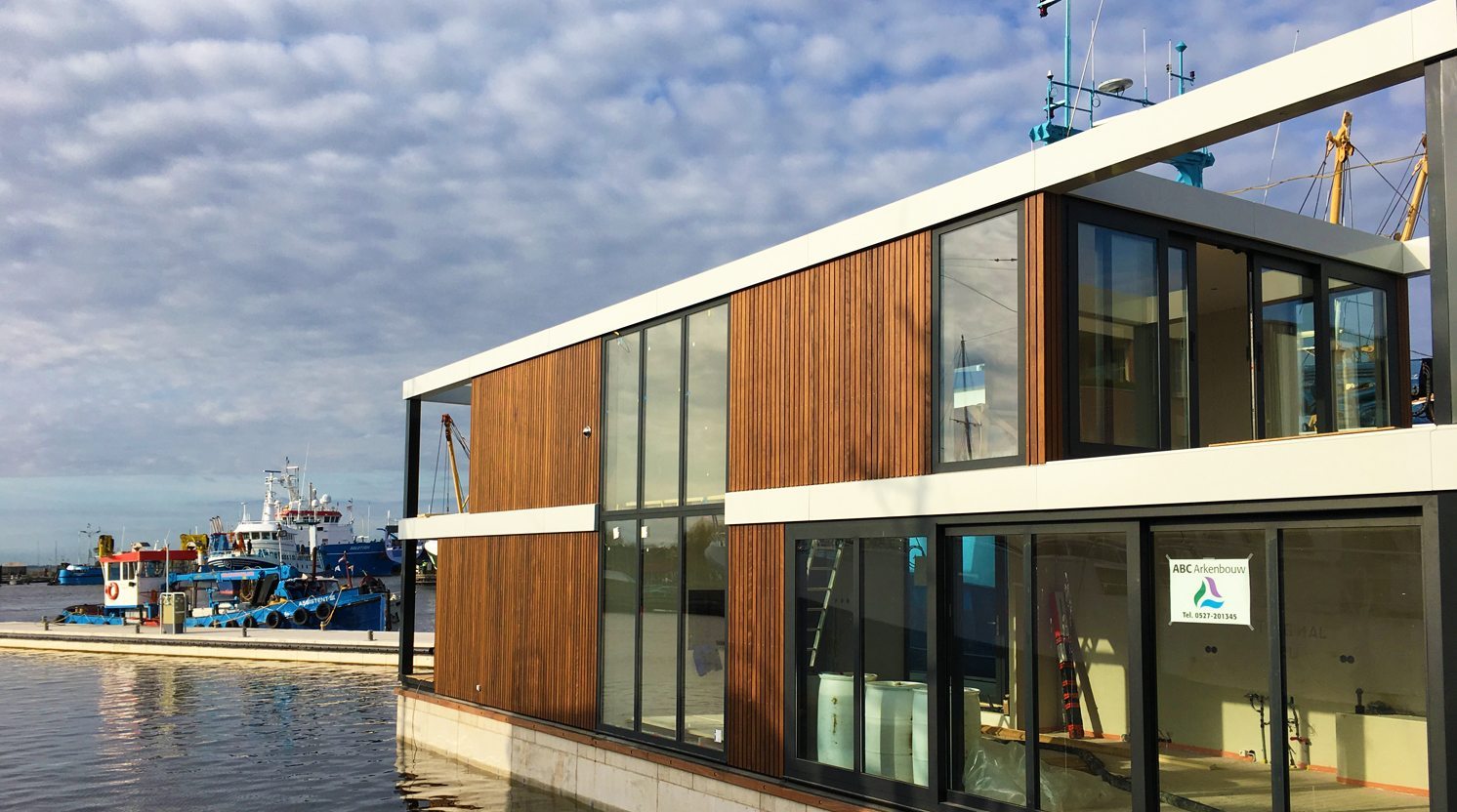

Op een woonboot bepaalt gewicht de diepgang. Het lage gewicht van Variokomp gaf hier de doorslag.
Sinds 1979 maakt Variotherm in Oostenrijk vloer-, wand- en plafondverwarming. Variokomp is in heel Europa vele tienduizenden keren toegepast.
Technea levert uitsluitend aan installateurs. Bestellen kan via mijn.technea.nl.
Een droog systeem is vloerverwarming zonder natte cementdekvloer. De buis ligt in voorgefreesde platen die droog op de bestaande vloer worden gelegd. Alleen de dunne vulmassa bevat nog water; die is na enkele uren begaanbaar. Droogbouw vloerverwarming, droge vloerverwarming en droogsysteem zijn verschillende namen voor hetzelfde.
Nee. Droge vloerverwarming zoals Variokomp is watergedragen: er stroomt verwarmingswater door de buis, van een cv-ketel of warmtepomp. Elektrische vloerverwarming werkt met verwarmingsdraden en is duur in gebruik.
Een vaste prijs per m² is er niet, omdat het aantal groepen, de verdeler, isolatie, egaline en de staat van de ondervloer per project verschillen. Per m² is het materiaal duurder dan bij traditionele vloerverwarming, maar de dekvloer, het transport en weken droogtijd vallen weg. Een woningeigenaar krijgt een prijs via een installateur; installateurs zien hun prijzen op mijn.technea.nl of laten een project calculeren.
Het systeem zelf is 20 mm. Daar komen eventuele isolatie (5 tot 30 mm), egaline (circa 5 mm onder zachte vloeren) en de eindvloer bij. Met 8 mm laminaat zonder isolatie kom je op 28 mm. Op de pagina over dunne vloerverwarming reken je het zelf uit.
Ja, dat is een van de meest voorkomende toepassingen. Met 25 kilo per m² is het systeem licht genoeg voor de meeste houten vloeren. De vloer moet wel vlak, stijf en droog zijn. Lees meer over vloerverwarming op een houten vloer.
Vaak wel. Variokomp geeft 97 W/m² bij 40/35 °C onder een tegelvloer en 77 W/m² onder laminaat of dun parket, bij een kamertemperatuur van 20 °C. Of dat genoeg is, hangt af van het warmteverlies per ruimte. Laat dat per ruimte doorrekenen.
Alleen als de vloer aan de onderkant niet geïsoleerd is. Gebruik dan XPS van 10, 20 of 30 mm. Op verdiepingen is houtvezel van 5 mm een goede keuze, omdat die contactgeluid dempt.
Na enkele uren is de vulmassa begaanbaar, na 24 uur volledig belastbaar. Tegels kunnen na 24 uur opwarmen op 40 °C, of na 6 dagen zonder verwarmen. Voor parket is dat 36 uur of 8 dagen.
In beperkte mate. Koude lucht zakt, dus koelen werkt het best vanuit wand of plafond. Wil je echt koelen, kijk dan naar een klimaatwand of klimaatplafond.
Ja, met een gesloten wateropvang zoals een douchebak of bad, en met de juiste afdichting volgens het advies van de lijmfabrikant. Een inloopdouche of douchegoot met afvoer in de vloer kan niet op Variokomp.
Gipsvezel is het materiaal, Fermacell is een merk. De Variokomp-plaat is een gipsvezelplaat van 18 mm, gemaakt van gips, cellulose en water. Gipskarton is iets anders: daar zit gips tussen twee lagen karton.
Nee. Technea is sinds 2004 distributeur van Variotherm en levert aan installateurs. Via ons netwerk brengen we je in contact met een installateur die ervaring heeft met Variokomp.
Staat jouw vraag er niet bij? Durk, onze digitale collega, kent de documentatie van Variokomp en antwoordt direct.

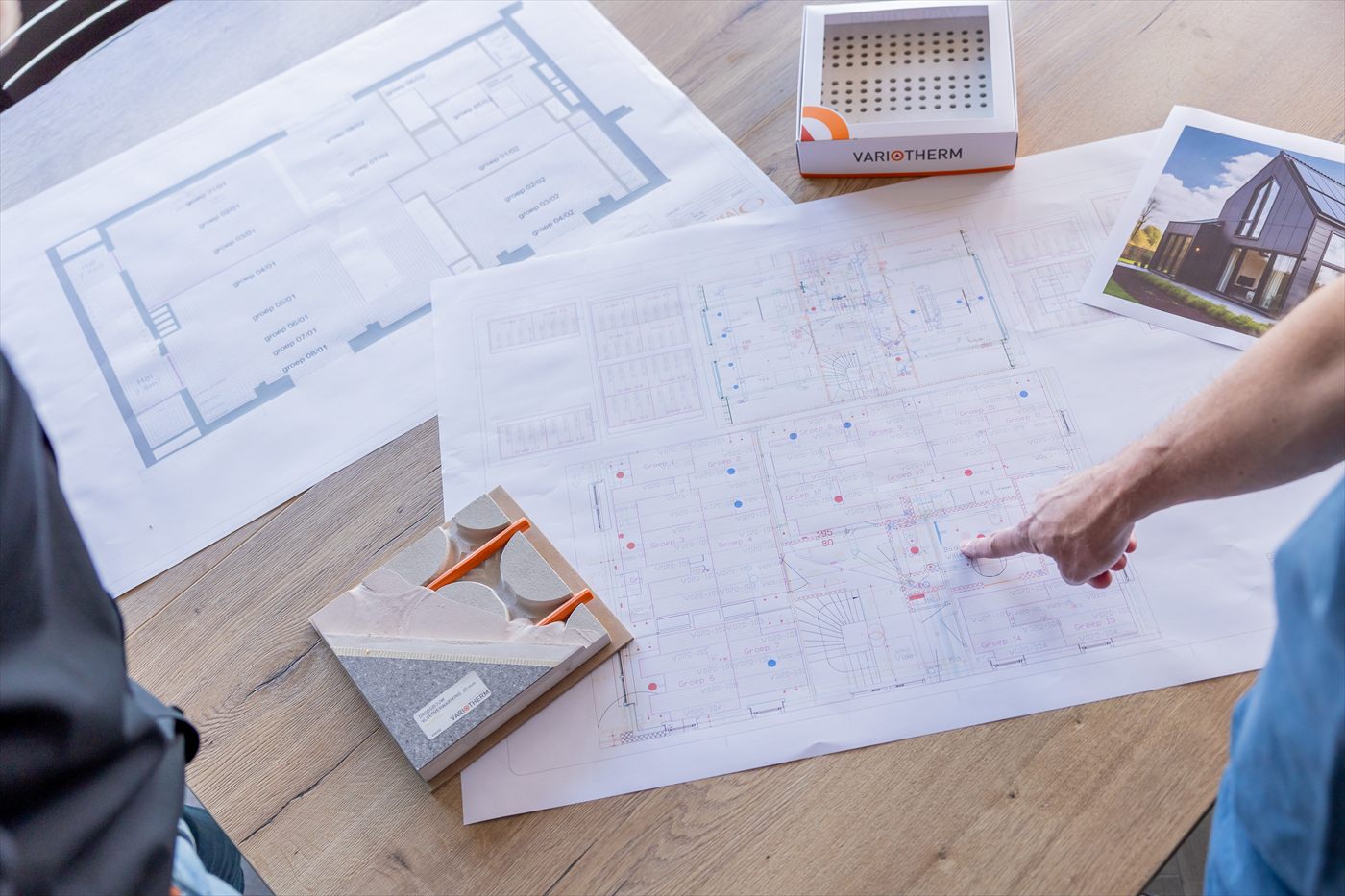

Vraag het DurkDe bestaande vloer, de beschikbare hoogte, de gewenste afgifte en de eindvloer bepalen samen de opbouw. Technea rekent het met je door.
Stuur je projectgegevens in. We rekenen de vloeropbouw, groepen, verdeler en regeling door en je krijgt een onderbouwde prijs terug.
