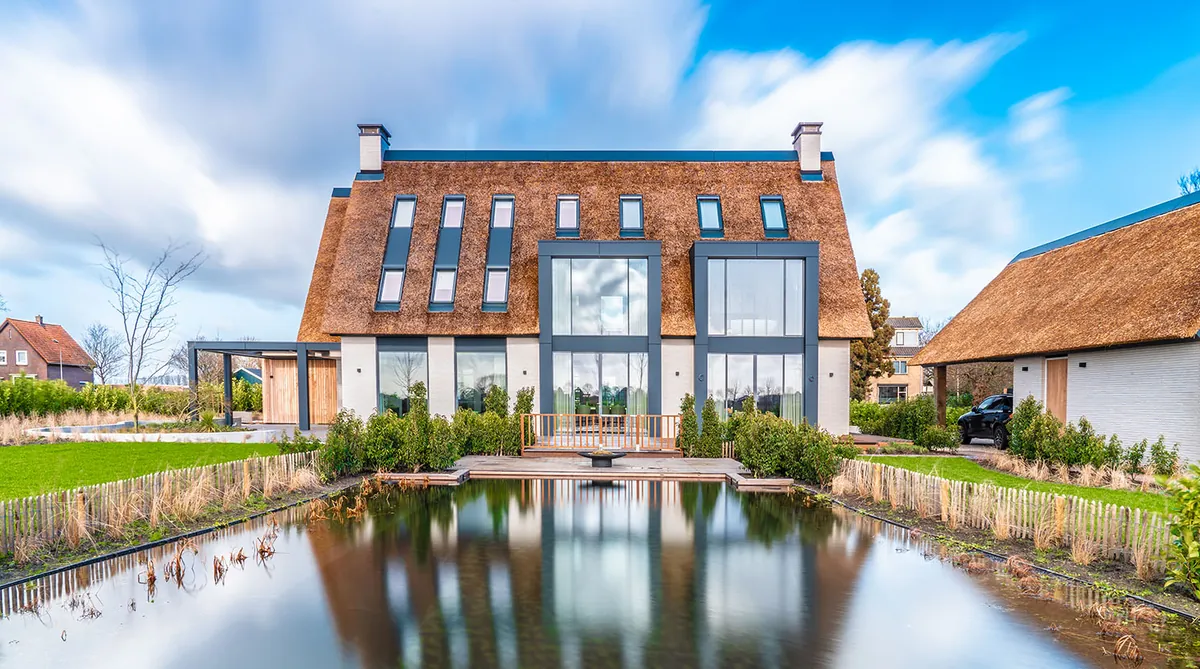

In deze villa wordt het Variotherm klimaatplafond ingezet voor verwarming én koeling. Een geïntegreerde oplossing die past bij een woning waarin comfort, glaspartijen en interieurkwaliteit samenkomen.
Bekijk dit project →

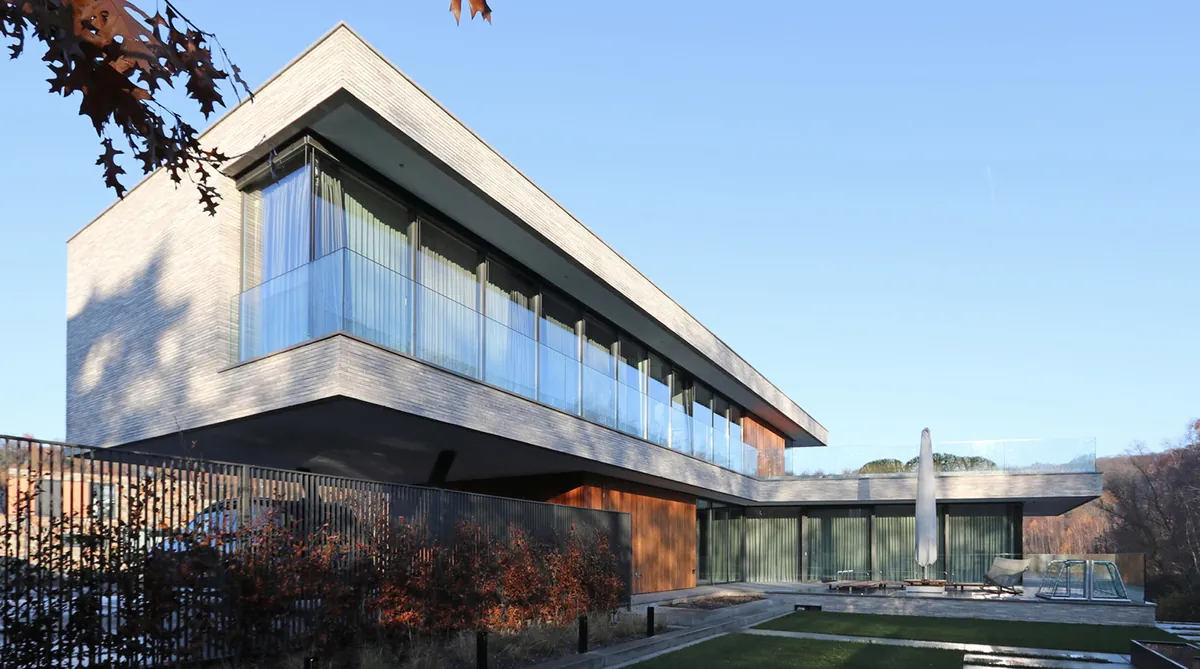

In deze nieuwbouwwoning wordt het klimaatplafond gecombineerd met een warmtepomp. De Moduleplaten zorgen in de winter voor verwarming en kunnen in de zomer worden gebruikt voor koeling.
Bekijk dit project →

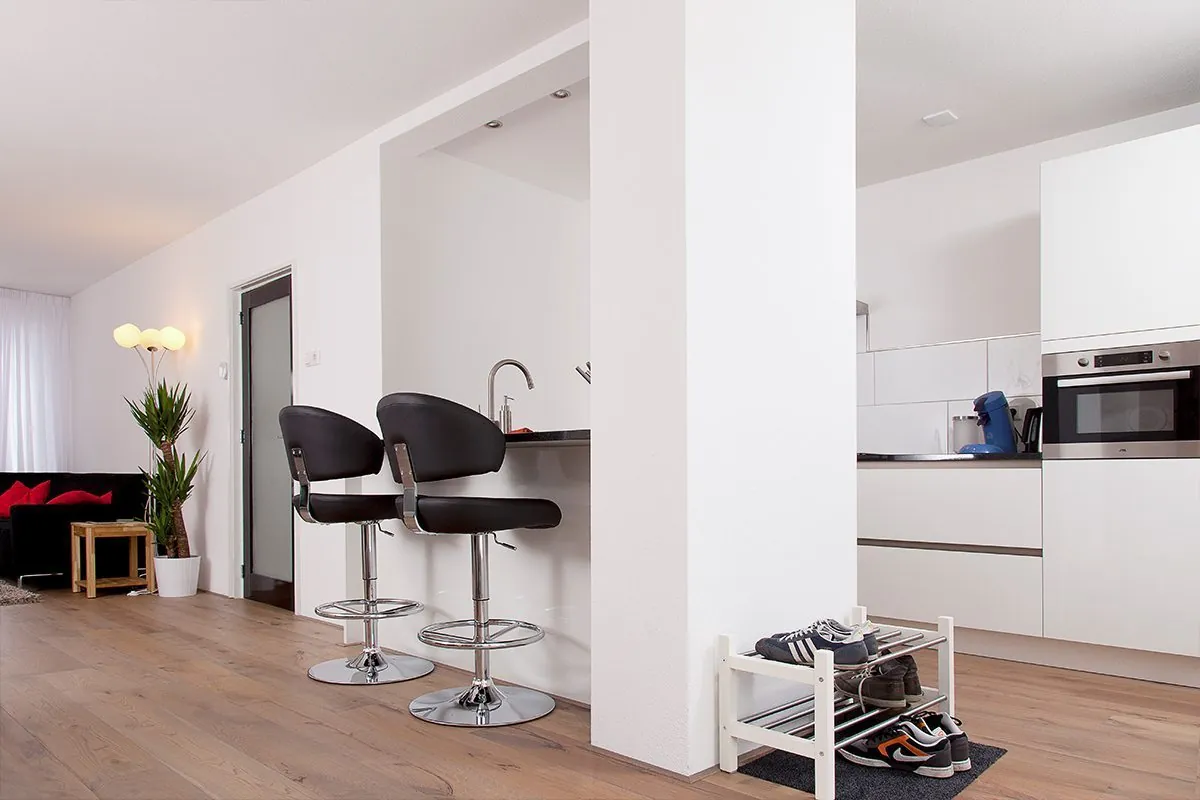

In deze bestaande woning wordt wandverwarming ingezet als onderdeel van het lagetemperatuursysteem. Zo ontstaat een groot afgifteoppervlak zonder dat radiatoren de ruimte bepalen.
Bekijk dit project →

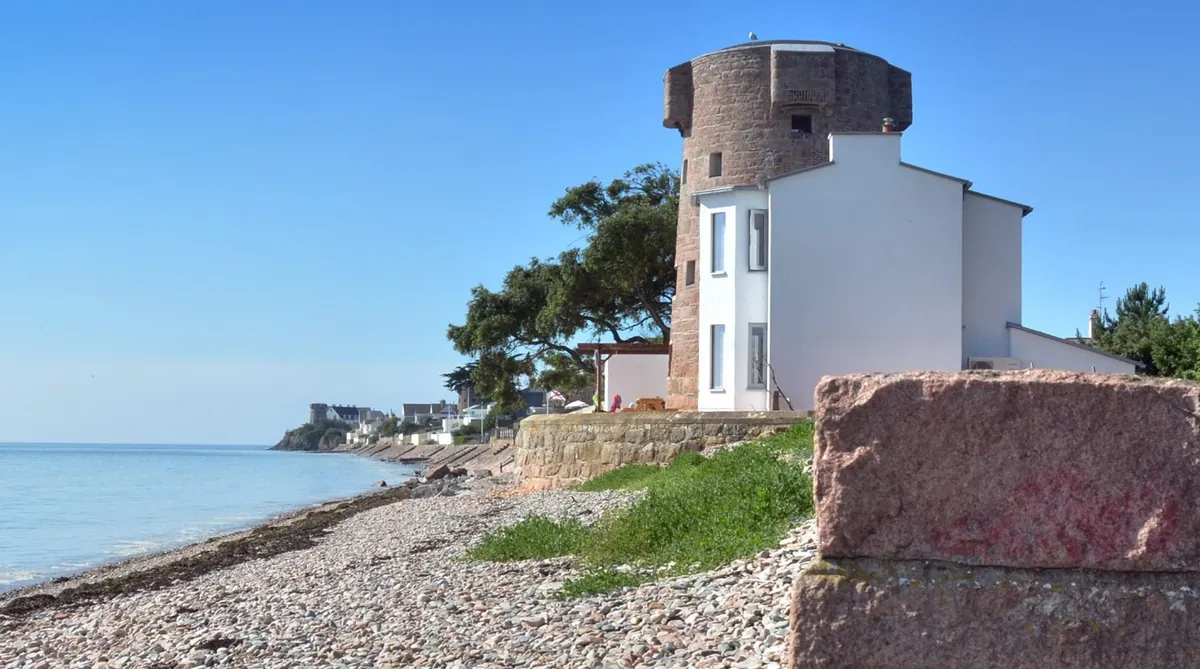

De bijzondere vorm en dikke stenen muren van Le Hurel vroegen om maatwerk. De wandverwarming volgt de bouwkundige vorm en kan daarnaast worden gebruikt voor wandkoeling.
Bekijk dit project →

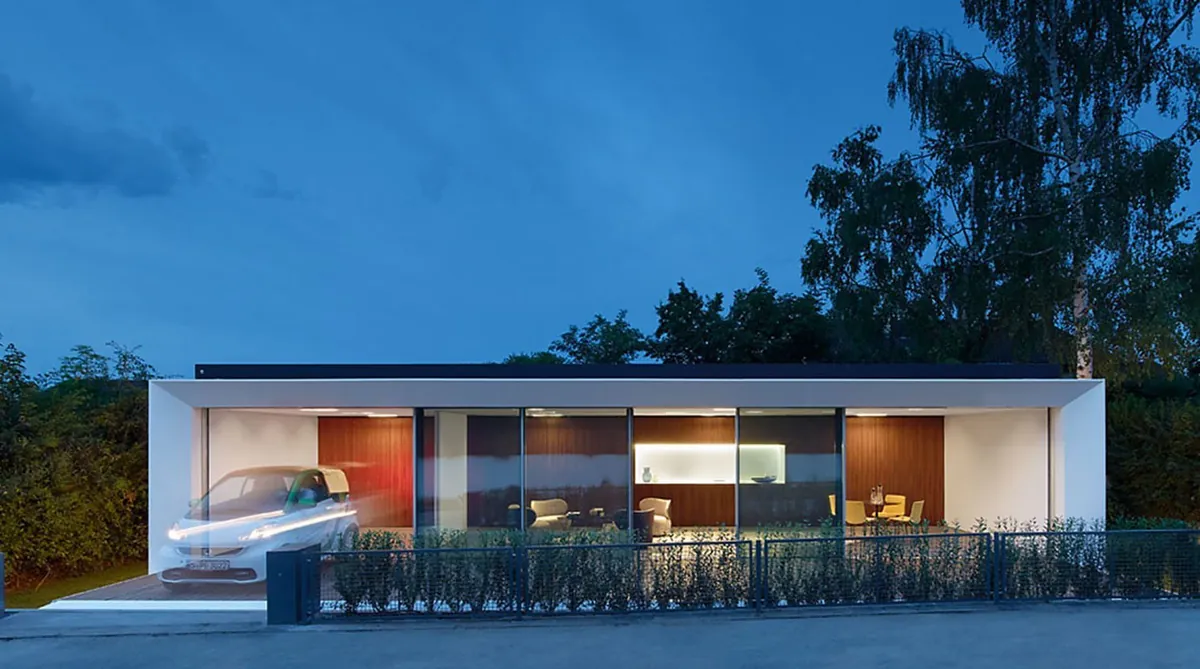

In deze duurzame woning worden meerdere oppervlakken gebruikt voor het binnenklimaat. Wand en plafond bieden comfort zonder dat radiatoren kostbare ruimte innemen.
Bekijk dit project →

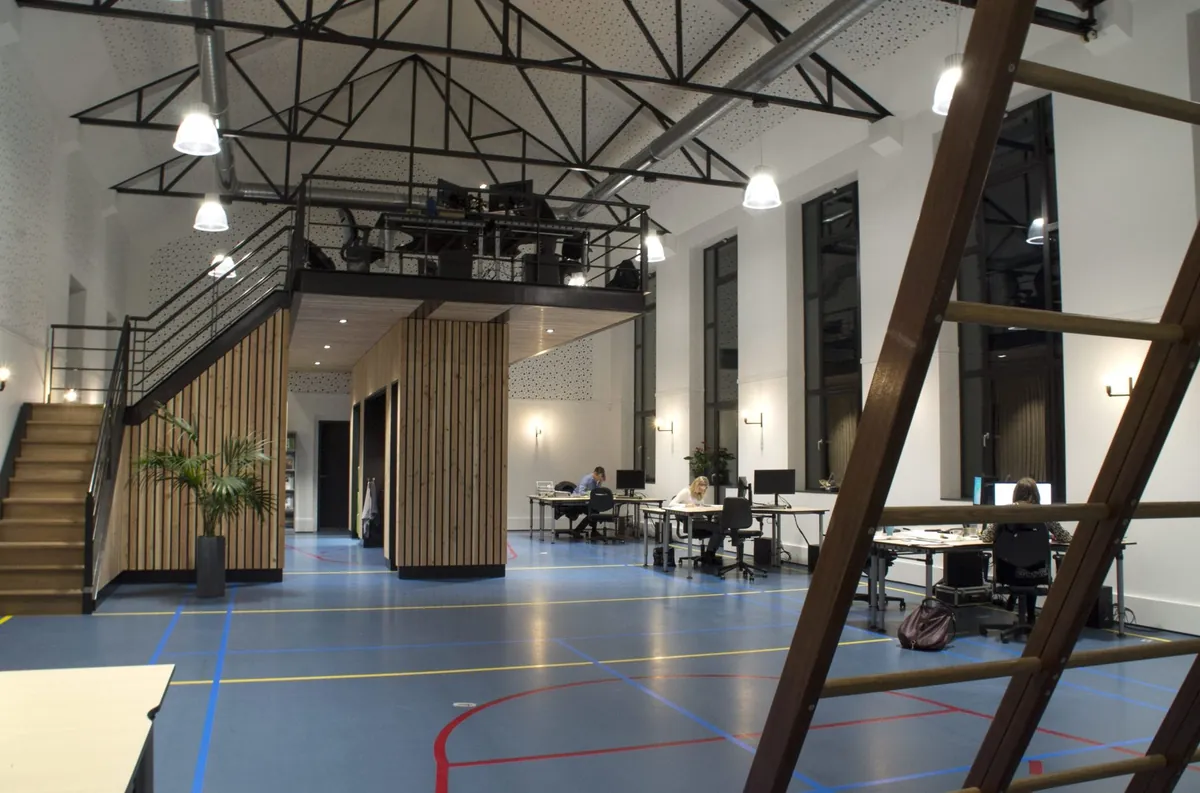

Bij de renovatie van dit pand worden een warmtepomp en lage temperatuur afgiftesystemen gecombineerd. Variotherm wandverwarming vormt daarbij onderdeel van het geïntegreerde installatieconcept.
Bekijk dit project →Bepaal op de werktekening waar de actieve wand- en plafondoppervlakken komen en waar de verdeler/leidingschachten zitten. Kies vooraf één vaste montagerichting: alle moduleplaten worden evenwijdig aan elkaar gemonteerd (regelwerk staat ook maar één kant op). Start het legpatroon altijd vanuit een hoek van de ruimte en werk van daaruit door. Houd rekening met uitsparingen (verlichting, roosters, sparingen) en met de leidingroute naar de verdeler; houd de aanvoer/retour naar de verdeler bij voorkeur max. ca. 20–25 m.

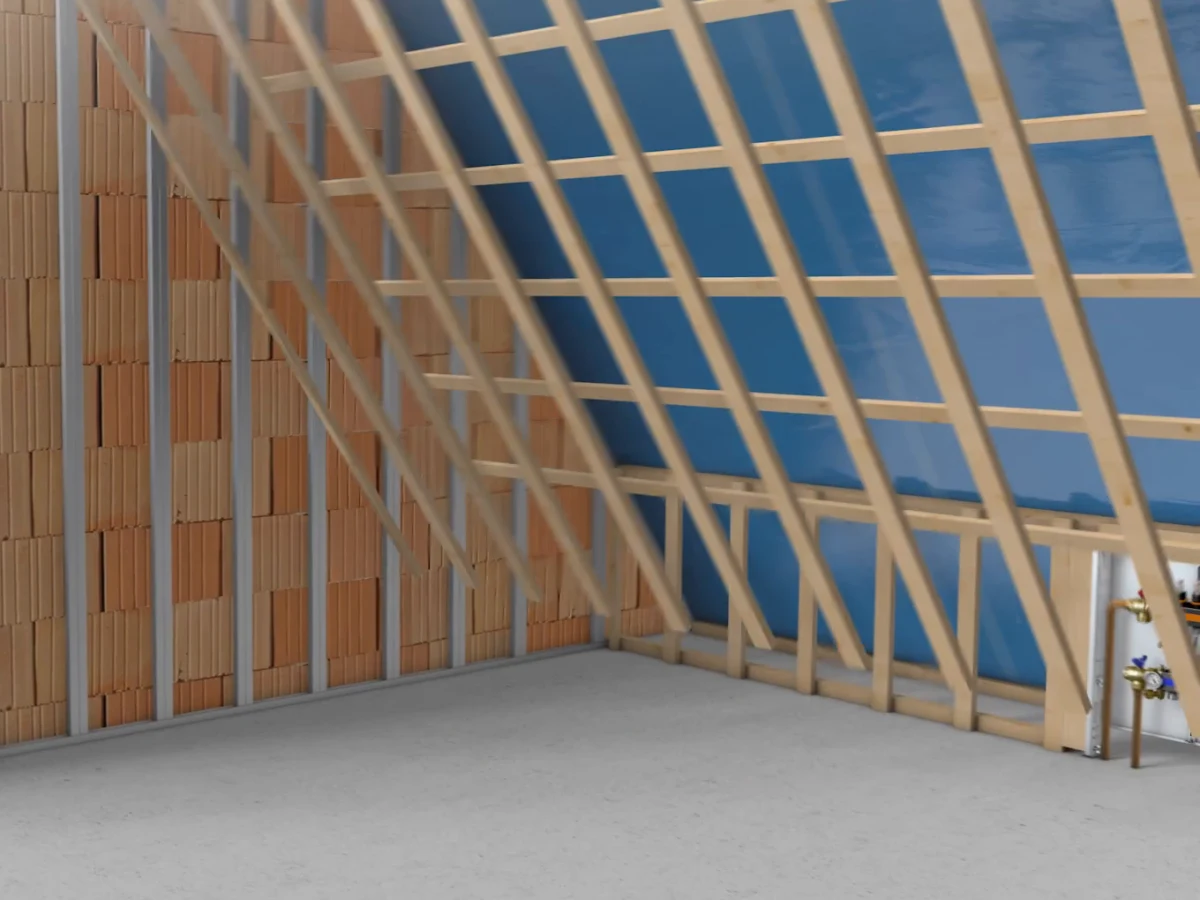

Maak een geschikte houten of metalen onderconstructie waarop de Variotherm Moduleplaten gemonteerd worden. Zorg dat het regelwerk vlak en maatvast is en het gewicht kan dragen (moduleplaten ca. 20,5 kg/m² plus eventuele extra belasting zoals armaturen). Monteer de moduleplaten op het regelwerk en niet direct op de dragende bouwconstructie.

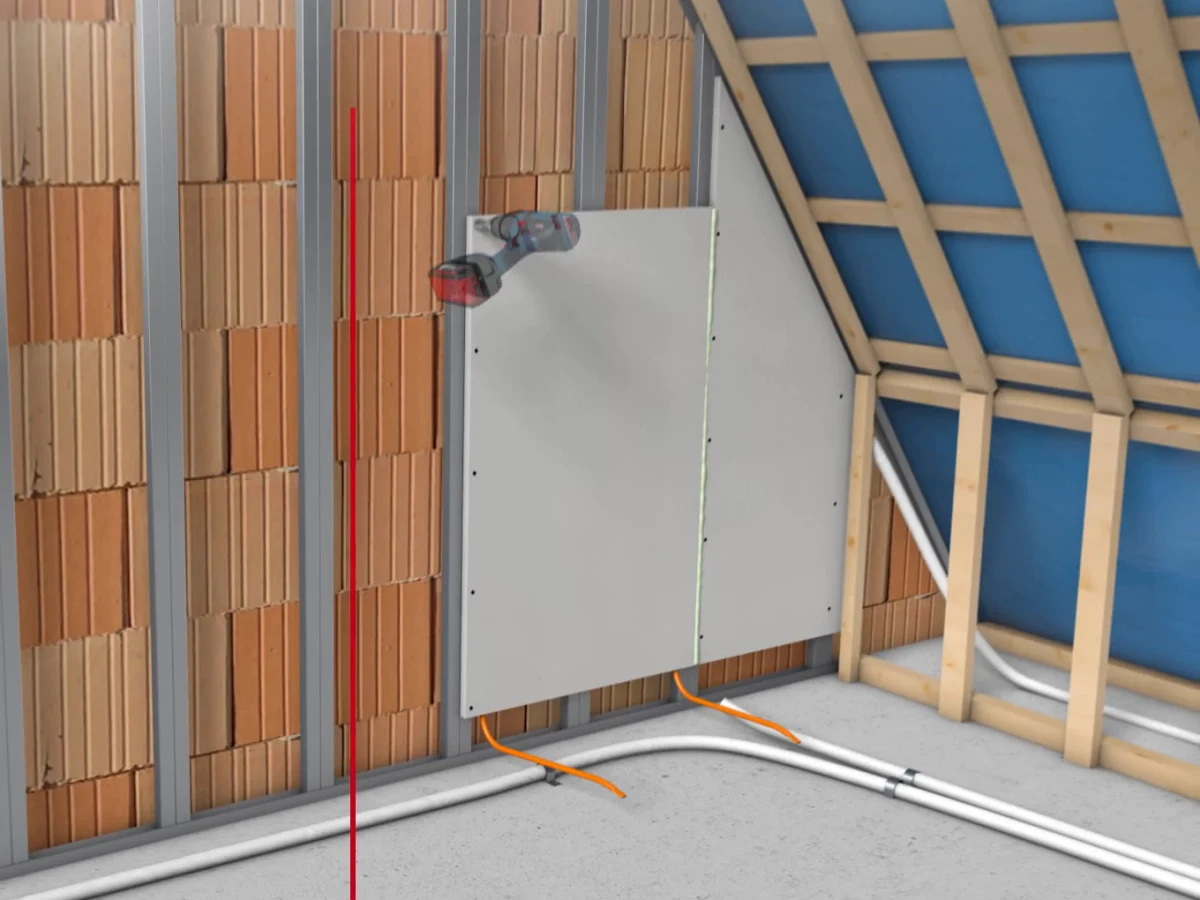

Monteer de 18 mm gipsvezel Moduleplaten op het regelwerk; de Variomodulebuis is al geïntegreerd. Begin in de hoek en monteer alle platen in dezelfde richting. Schroef de platen vast volgens de aangegeven schroefposities en breng (2-componenten) voegenlijm aan langs de plaatranden zodat de aansluiting tussen de platen scheurvrij is. Werk randen en passtukken netjes uit; houd bij smalle stroken bij voorkeur minimaal ca. 20 cm breedte aan.

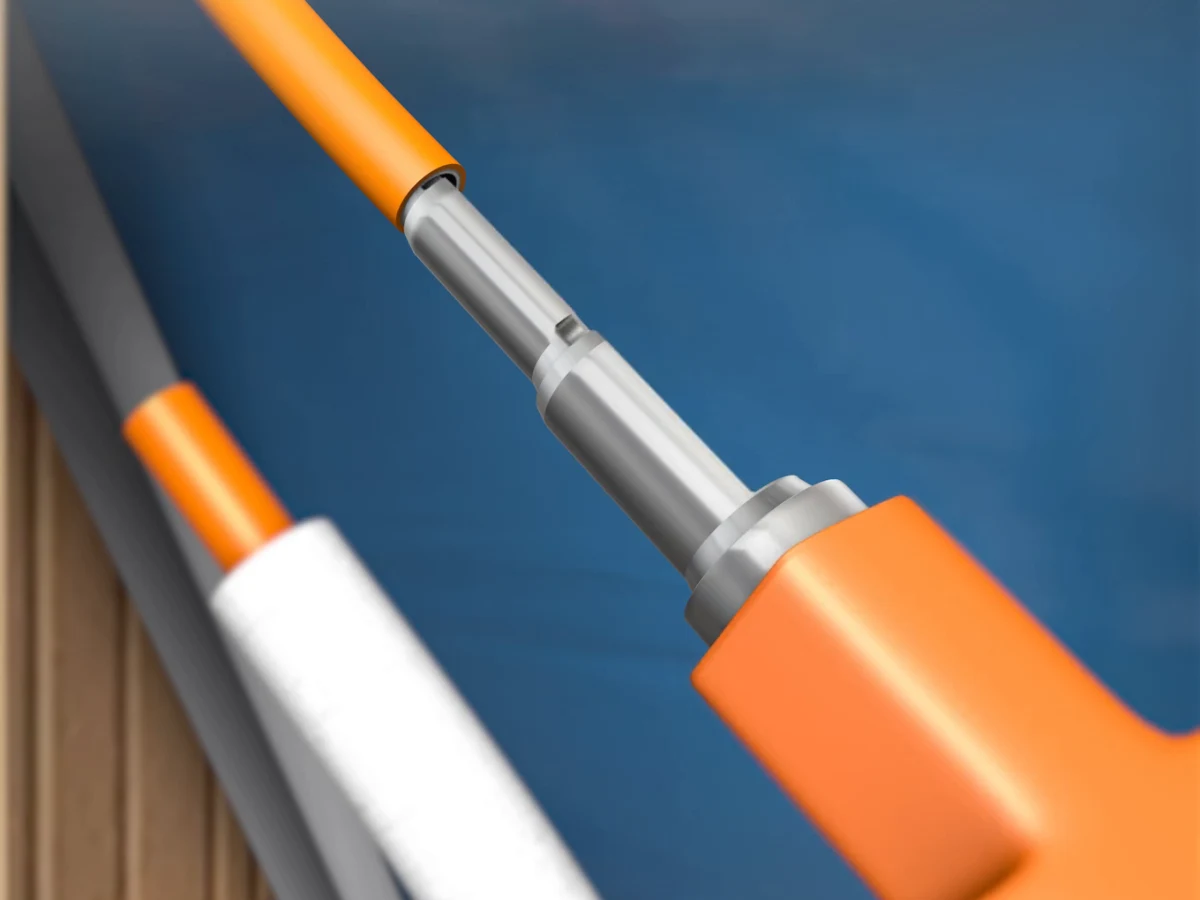

Verbind de moduleplaten onderling met perskoppelingen en sluit de circuits aan op de verdeler. Controleer of de leidingroutes logisch zijn en of alle aansluitingen bereikbaar blijven. Voer vóór het sluiten/afwerken altijd een druk- en lektest uit en controleer of alle groepen correct doorstromen.

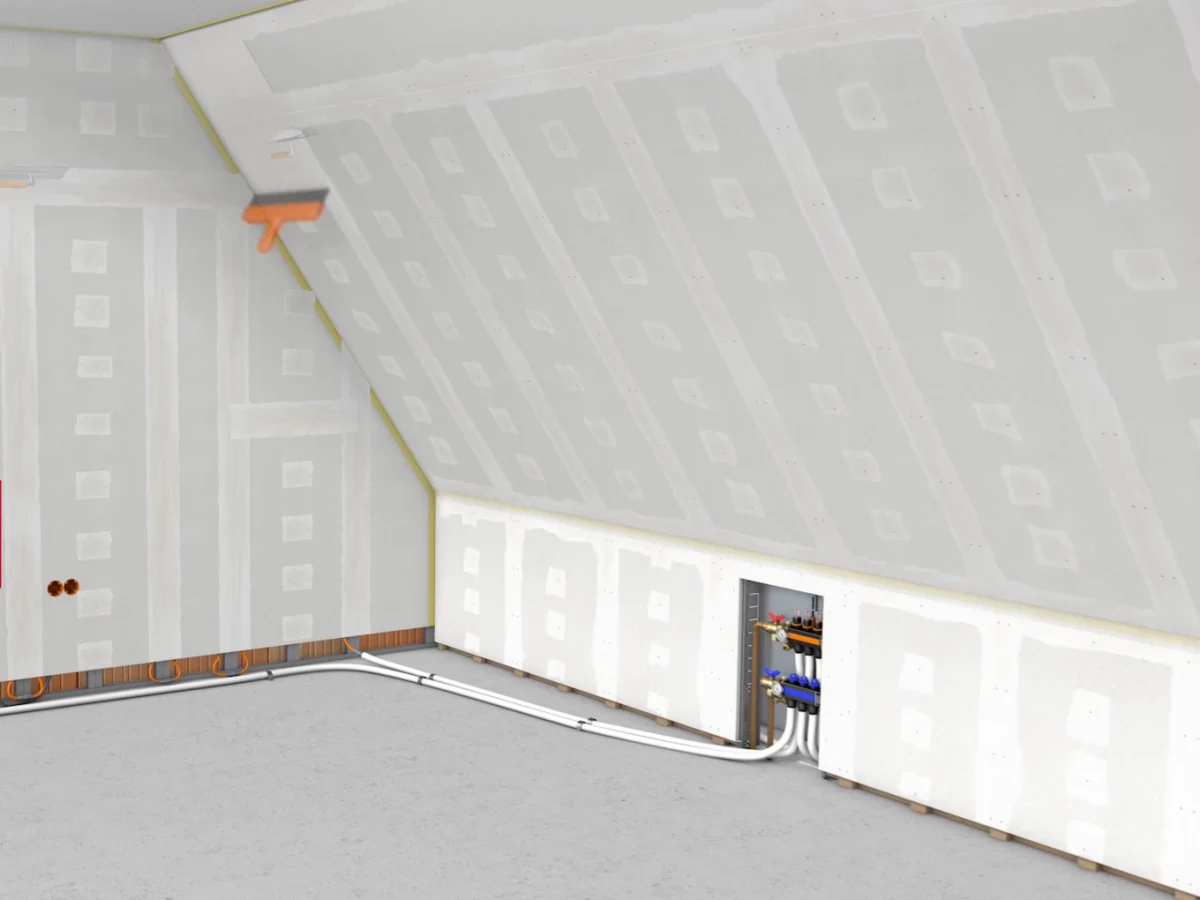

Na een geslaagde test kunnen naden en bevestigingspunten worden afgewerkt. Daarna vormt de moduleplaat onderdeel van de uiteindelijke wand of het plafond (finish/verf/behang) en verdwijnt de klimaattechniek uit het zicht. Let tijdens opslag/montage/afbouw op de vochtcondities (richtwaarde: RV ≤ 70%) zodat de platen niet onnodig vocht opnemen.
"Bij klanten had ik op locatie al de beste ervaringen opgedaan met de geniaal eenvoudige montage van een Variotherm wandverwarming. Sindsdien bleef het maar door mijn hoofd gaan hoe ongecompliceerd ik het verwarmingssysteem ook bij mij thuis zou kunnen aanpassen. Droogbouwplaten aan de muren monteren is immers veel minder werk dan de hele vloer eruit breken. Bovendien wilden we al heel lang een oplossing om ons huis in de zomer aangenaam te koelen."
Installateur
Wandverwarming in de eigen woning
"We wilden een oplossing die op de lange termijn echt meerwaarde biedt voor het pand. Daarom viel onze keuze op een luchtwarmtepomp in combinatie met een Moduleplaat klimaatwand voor verwarmen en koelen. Het resultaat is een fluisterstille, tochtvrije koeling in de zomer en perfecte warmte in de winter, zonder dat we het historische karakter van het pand hoefden te beschadigen."
Eindklant, Eisenstadt
Historisch pand met Moduleplaat klimaatwand
"Deze villa heeft veel glaswerk waardoor de zoninvloed kan leiden tot oververhitting van ruimtes. Om de binnentemperatuur aangenaam stabiel te houden, is het systeem geïnstalleerd. Dit afgiftesysteem koelt kamers op een fluisterstille, tochtvrije en energiezuinige manier."
Bekkema Installatietechniek
Villa met veel glaswerk
"Radiatoren waren voor ons optisch geen optie (en hadden ook muuroppervlak ingenomen) en voor een vloerverwarming was de kamerhoogte niet voldoende. Van wandverwarming hadden we altijd al wel wat gehoord en vonden we vanuit het oogpunt van een gezond binnenklimaat het best geschikt. Men wilde het ons eerst natuurlijk uitpraten. We hebben toen zelf contact opgenomen met de fabrikant (Variotherm), die hebben de warmtebehoefte en het legplan berekend... We hebben enerzijds buizen onder kalkstuc gelegd en anderzijds vooraf geïnstalleerde modules. Moduleplaten, die waren overigens super praktisch voor ons..."
Eindklant
Moduleplaten en buizen onder kalkstuc
"De stralingswarmte is onverslaanbaar. Het voelt als de warmte van een tegelkachel. Wie eenmaal voor een ingeschakelde wandverwarming heeft gestaan, wil geen normale radiatoren meer. Vooral met kalkstuc reguleert het het binnenklimaat perfect."
Eindklant
Wandverwarming met kalkstuc
Een klimaatwand of klimaatplafond gebruikt grote wand- en plafondoppervlakken voor verwarming en (milde) oppervlaktekoeling. Bij het Variotherm Module-systeem zijn de leidingen geïntegreerd in gipsvezel Moduleplaten die onderdeel worden van de uiteindelijke wand- of plafondopbouw.
Dat hangt af van beschikbaar oppervlak, inrichting, benodigd vermogen en bouwkundige mogelijkheden. Een klimaatwand is interessant als er voldoende vrij wandoppervlak is; een klimaatplafond biedt vaak veel vrij oppervlak dat niet door meubels wordt geblokkeerd. Beide systemen kunnen ook gecombineerd worden.
Nee. Klimaatwand en klimaatplafond zijn toepasbaar in zowel nieuwbouw als renovatie. De bestaande constructie, beschikbare opbouwhoogte en het beschikbare actieve oppervlak bepalen welke uitvoering het best past.
Ja, het systeem wordt toegepast in woningen en utiliteitsprojecten. Voor elk project geldt dat het ontwerp (vermogen/oppervlak) en de opbouw (constructie/afwerking) moeten passen bij de situatie.
Na afwerking zie je het systeem niet meer terug: de Moduleplaten vormen de basis van de uiteindelijke wand of het plafond. De techniek zit "achter" de afwerking en werkt via stralingswarmte/oppervlaktekoeling.
Ja, oppervlaktekoeling is mogelijk als er een geschikte koelbron is (bijvoorbeeld een warmtepomp die kan koelen). Het ontwerp en de regeling moeten daarbij rekening houden met comfort en het voorkomen van condens.
Nee. Oppervlaktekoeling is comfortabel en tochtvrij, maar het is geen luchtkoeling zoals bij een airco. Het systeem ontvochtigt niet actief; ventilatie blijft belangrijk.
Door de aanvoertemperatuur en regeling af te stemmen op het dauwpunt (condensbeveiliging). Zo voorkom je dat het oppervlak te koud wordt bij een hoge luchtvochtigheid.
Ja. Klimaatwanden en -plafonds zijn juist geschikt voor lage temperatuur verwarming en combineren vaak goed met warmtepompen, omdat je met grote oppervlakken comfortabel warmte kunt afgeven.
In de basis niet: het systeem werkt via straling en een groot oppervlak, zonder ventilator in de ruimte. Het comfort wordt vooral bepaald door ontwerp, regeling en de totale installatie (bron, verdeler, inregeling).
De Moduleplaten worden op een houten of metalen regelwerk gemonteerd. De leidingen zitten al in de platen geïntegreerd; de platen worden onderling gekoppeld en aangesloten op een verdeler.
Met het beschikbare actieve oppervlak, de indeling van de ruimte (meubels/keuken/kasten), sparingen (verlichting/roosters) en de leidingroutes naar de verdeler. Ook is het belangrijk vooraf te bepalen waar later geboord of iets opgehangen wordt.
Ja, dat kan. Neem sparingen en posities vooraf mee in het legplan, zodat actieve zones en uitsparingen logisch uitkomen.
De moduleplaten zijn brandveilig getest/gecertificeerd. Volg altijd de geldende projecteisen en de installatievoorschriften voor de juiste opbouw en afwerking.
Ja, dat gebeurt regelmatig. Welke combinatie logisch is, hangt af van het benodigde vermogen, beschikbare oppervlakken en de gewenste indeling/afwerking.
De 18 mm gipsvezel Moduleplaten worden op het regelwerk geschroefd volgens de montagevoorschriften. De plaatranden worden met (2-componenten) voegenlijm verlijmd voor een stabiele, scheurvrije aansluiting.
Ja. Het regelwerk en de platen worden in één montagerichting opgebouwd; starten vanuit een hoek helpt om het legpatroon strak en logisch te houden.
Nee, de Moduleplaten worden gemonteerd op een geschikte onderconstructie (regelwerk) volgens voorschrift. De ondergrond/constructie moet vlak en draagkrachtig zijn.
Ja. Voer vóór het sluiten/afwerken altijd een druk- en lektest uit en controleer of alle circuits correct zijn aangesloten en doorstromen.
Zorg dat de circuits logisch zijn opgebouwd, goed bereikbaar blijven en correct worden ingeregeld. De uiteindelijke prestaties hangen sterk af van een kloppend ontwerp én een nette inbedrijfstelling/inregeling.
Na montage en controle kunnen naden en bevestigingspunten worden afgewerkt. Daarna vormt de Moduleplaat onderdeel van de uiteindelijke wand- of plafondafwerking (bijvoorbeeld schilderwerk of behang), afhankelijk van de gekozen opbouw.
Ja, dat kan. Zorg wel dat je vooraf weet waar de actieve zones/leidingen lopen (bijvoorbeeld door dit te laten vastleggen bij oplevering) en gebruik bij twijfel een leidingzoeker/buisdetector of kies een bevestigingspunt buiten de actieve zone. Zo kun je veilig een plank, tv-beugel of wandlamp monteren zonder de leidingen te raken.
Dat kan, maar de geschiktheid hangt af van de vochtbelasting en de gekozen opbouw/afwerking. Volg de richtlijnen voor vochtcondities tijdens montage en afbouw en kies een afwerking die past bij de ruimte.
Zorg voor droge opslag en stabiele bouwcondities. Tijdens montage en afbouw is het belangrijk dat de platen niet onnodig vocht opnemen (richtwaarde: RV ≤ 70%).
De regeling loopt meestal via ruimteregeling/thermostaat en de installatie-inregeling. Voor comfort is het belangrijk om het systeem rustig te laten werken (geen grote temperatuursprongen) en bij koelen rekening te houden met luchtvochtigheid.
