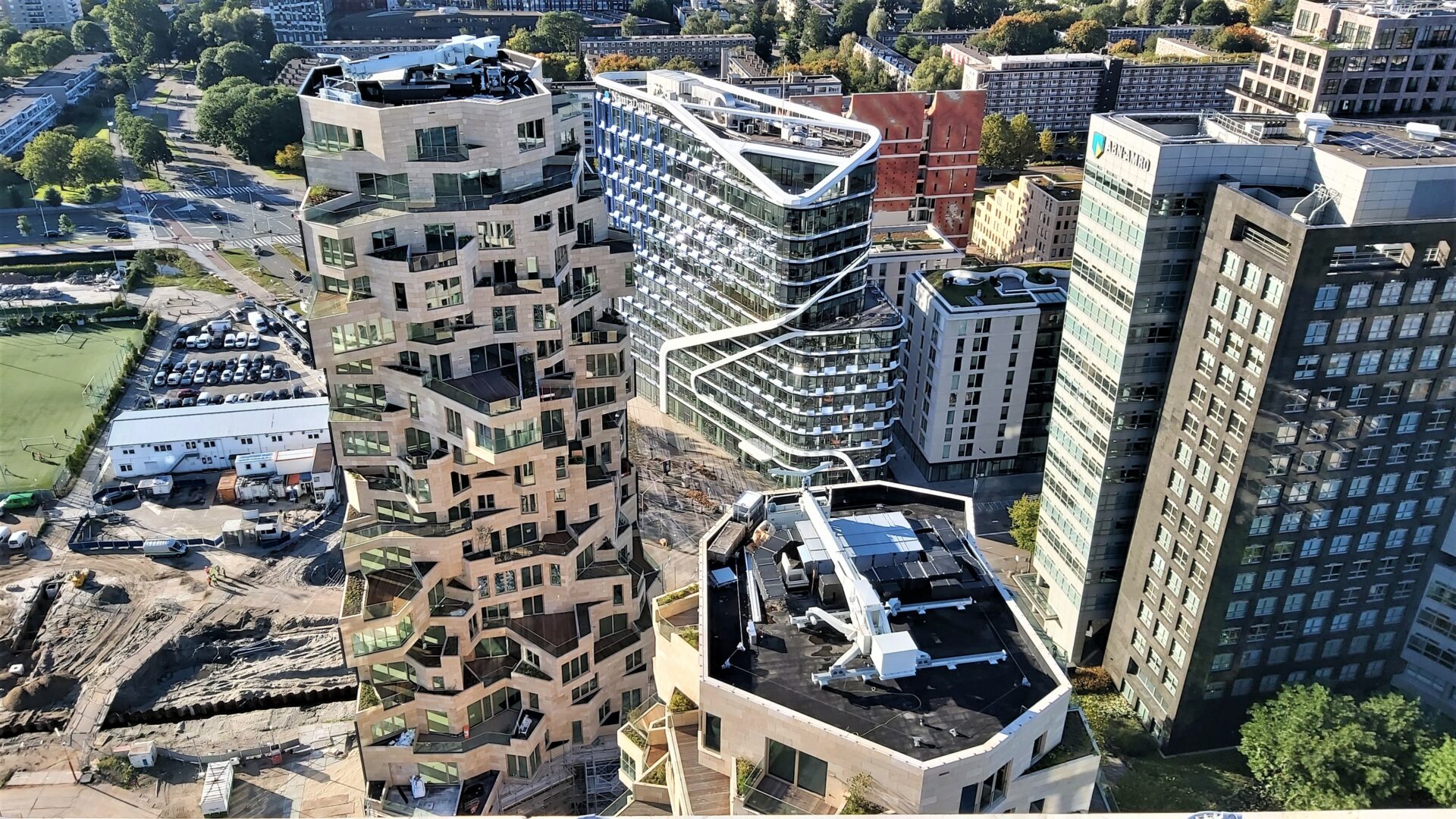

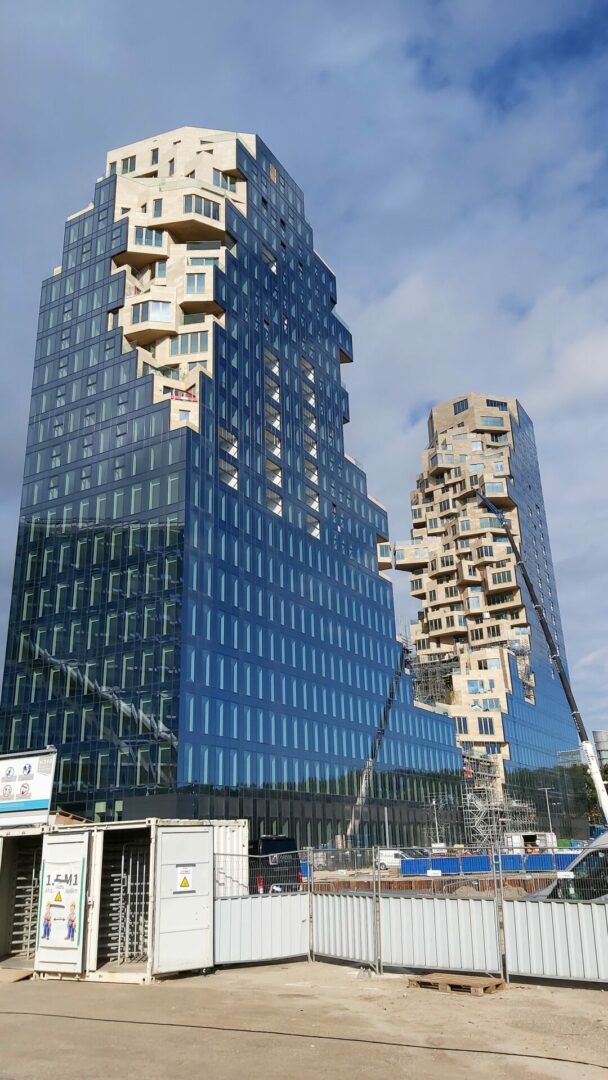

Bij het ontwerp van de woontorens van The Valley in Amsterdam is gekozen voor veel groen en natuursteen. In het complex komen inzichten op het gebied van duurzaamheid, technologie en gezondheid samen. Dat zie je ook terug op het hoogste punt van de torens: samen met Geotherm leverden we er een stormvaste pv-installatie op.
Uitdaging: Alle technieken moesten op een klein dakoppervlak passen en blijven staan bij de extreme windbelasting op 100 meter hoogte.
Het gebouw heeft een energieprestatiecoëfficiënt van -0,30. Dat negatieve getal betekent dat de energieopbrengst over een jaar gemiddeld groter is dan het energieverbruik.

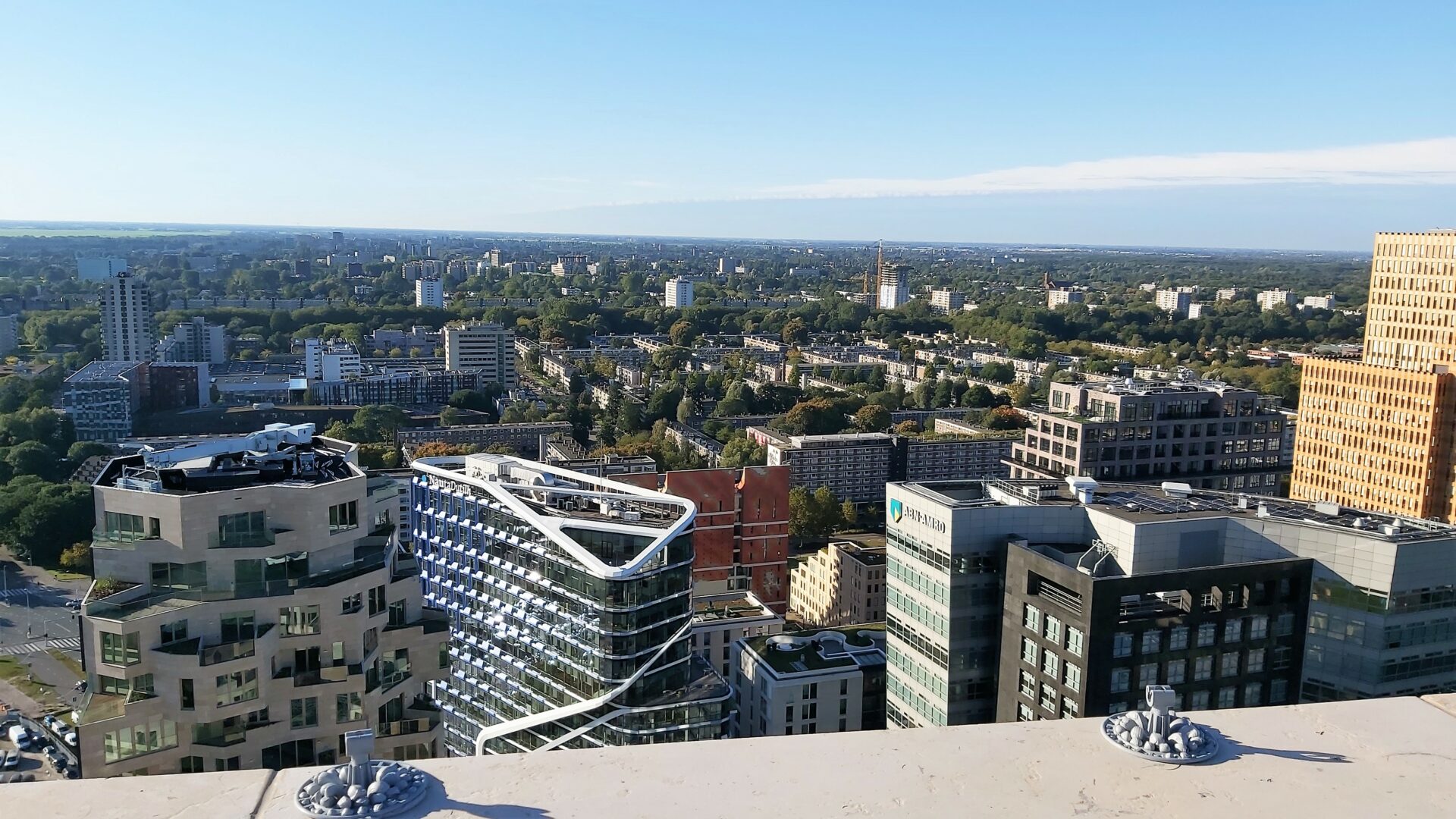

Zoals bij een woontoren gebruikelijk is, is het dakoppervlak van The Valley klein ten opzichte van het bruto vloeroppervlak (75.000m²). Het was dus een flinke puzzel om alle technieken (zonnepanelen, glazenwasserslift, ventilatie-units enz.) naast elkaar op het dak te krijgen. Bovendien moet die apparatuur blijven staan bij de extreme windbelasting op 100 meter hoogte. Daarom zijn de zonnepanelen mechanisch verankerd aan de dakconstructie.
Bij het samenstellen van een installatie wegen veel factoren mee: de hoogte, het type dakconstructie, het windgebied, de soort opstelling, de isolatiedikte, het soort dakbedekking, de toegepaste techniek, de windbelasting en de constructieve berekening. Daarom bekijken we elk project afzonderlijk. In onze projectcalculatie houden we altijd rekening met dakopbouw, windzone, terreincategorie en hoogte. Op basis daarvan berekenen we het aantal ankerpunten, met een uitgebreide onderbouwing. Met die gegevens bepalen we per project het ontwerp van het montagesysteem: aantal ankers, soort dakconsoles, type montageframe, aantal panelen per frame enzovoort.
De ballastvrije montagesystemen van Technea zijn ontworpen voor extreme weersinvloeden, met behoud van de oorspronkelijke functies van het dak. Het systeem combineert speciale dakankers, dakconsoles en een montageframe. Alle onderdelen zijn op elkaar afgestemd en vormen samen één oplossing.
Door de mechanische verankering in het dak werk je zonder ballast. Een groot voordeel: er zijn geen blokkades, dus regenwater kan afvloeien. Bovendien voorkom je dat het gewicht van de installatie op de isolatielaag drukt (waterzakken) en dat zich vuil achter de ballast ophoopt.
Werk je aan een vergelijkbaar project? Stuur ons de gegevens, dan rekenen we het met je door en denken we mee over de systeemkeuze. Ook helpen we je als particulier graag bij het vinden van een passende installateur.
