PVT-panelen op 30 meter hoge woontoren Antoni in Delft
80 PVT-panelen van Triple SolarWoontoren Antoni, DelftMontagesysteem van Fixnordic30 meter hoog dak
Naast het centraal station van Delft staat woontoren Antoni, met in de bovenste verdiepingen luxe appartementen en een penthouse. Op het 30 meter hoge dak liggen 80 PVT-panelen van Triple Solar, die zowel duurzaam warm water als stroom opwekken. Om stormschade uit te sluiten, zijn de panelen verankerd aan de betonnen dakconstructie. Daarvoor zijn dakankers, dakconsoles en een speciaal montageframe van Fixnordic (voorheen Jual Solar) gebruikt.
Uitdaging: De PVT-panelen moesten op 30 meter hoogte stormvast worden verankerd in landscape-opstelling.
Stormbestendig verankerd in het betonnen dak
Voor een stormbestendige oplossing zijn speciale betonankers in de betonnen dakconstructie aangebracht. Daarop is een RVS-rozet met geïntegreerde bitumen dakbedekking bevestigd. Het bijzondere is dat de dakconsole in de fabriek al waterdicht is ingewerkt. Op locatie hoef je het bitumen membraan alleen vast te branden aan de bestaande dakbedekking.
Montageframe voor PVT-panelen in landscape

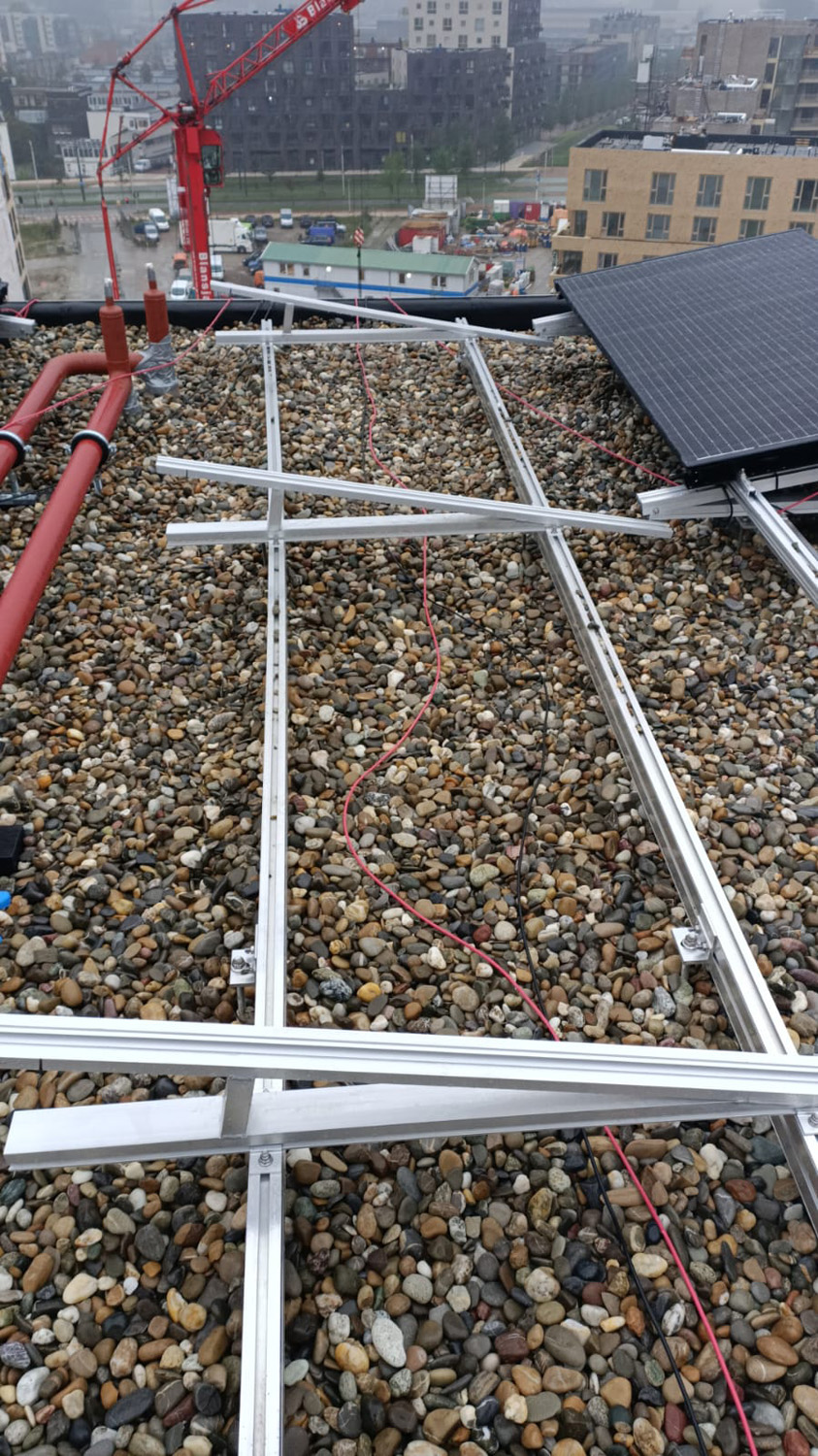

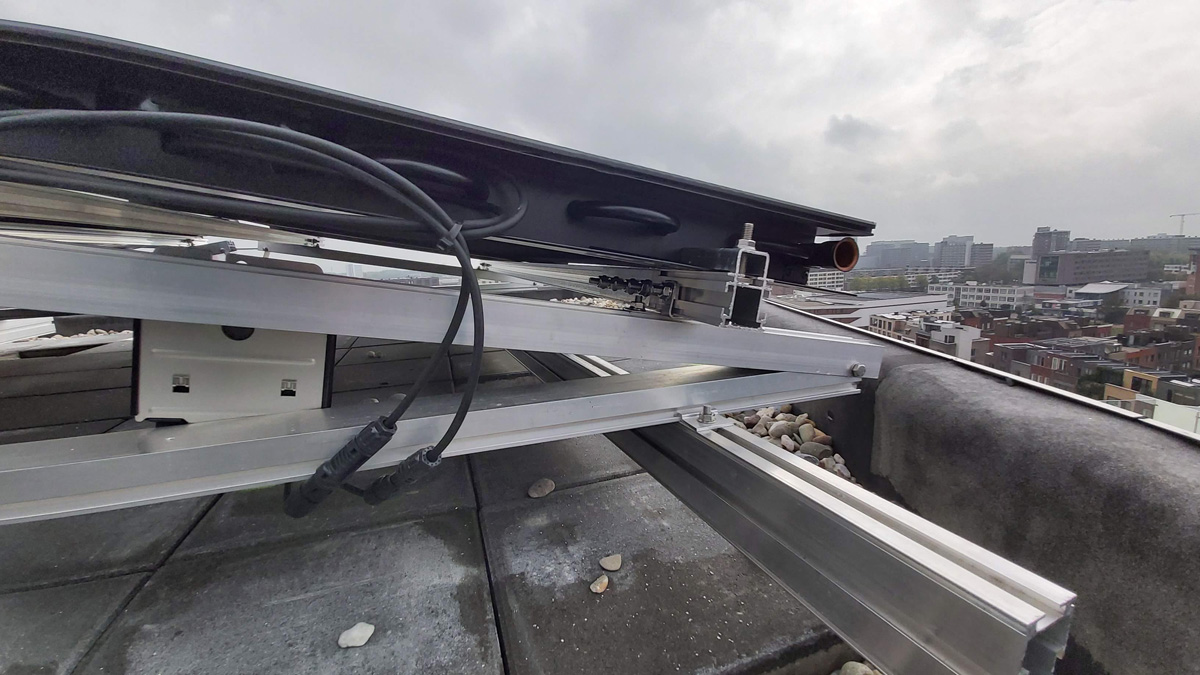

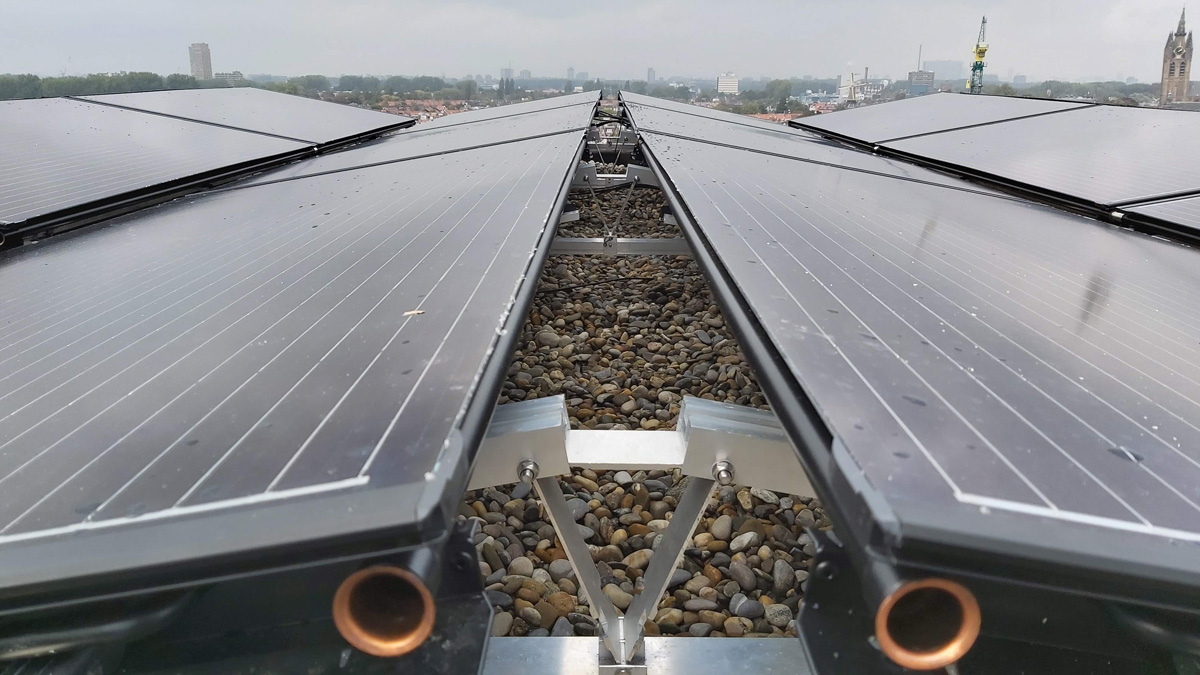

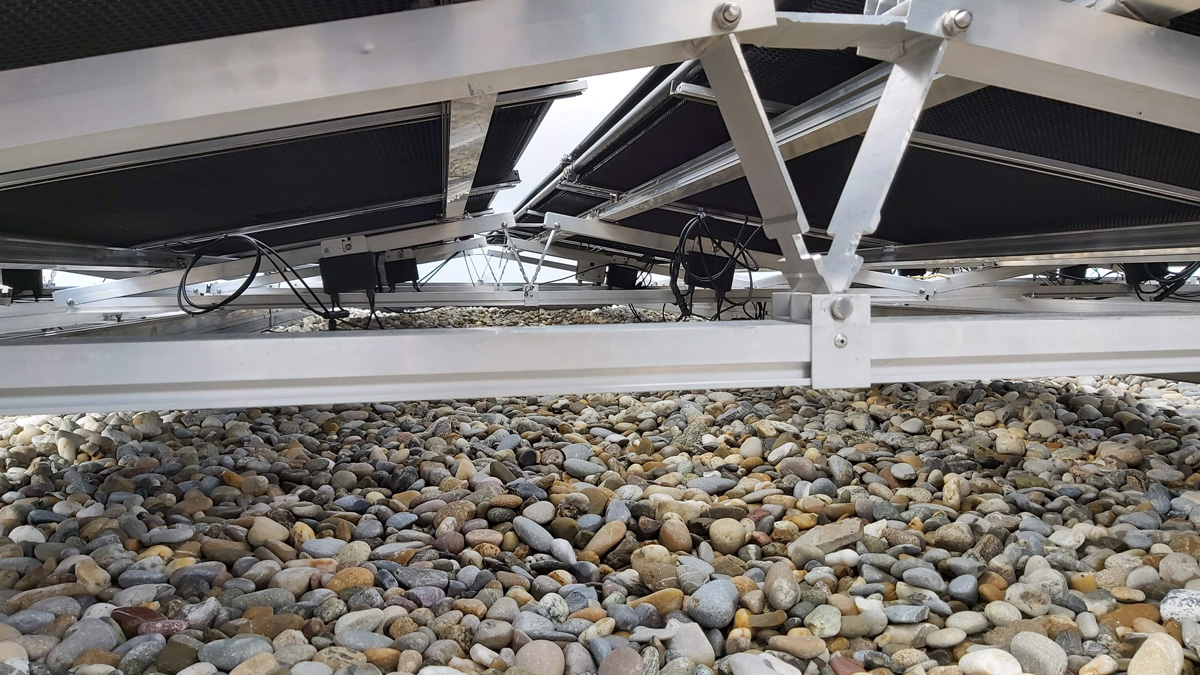

Voor dit project ontwikkelde fabrikant Fixnordic (voorheen Jual Solar) een nieuw montageframe. Op het originele oost/west-frame liggen zonnepanelen namelijk in portrait-opstelling. De PVT-panelen van Triple Solar moeten echter in landscape-opstelling liggen. Daarnaast was extra versteviging aan de achterkant nodig.
Systeemgarantie
Zoals bij elk project geeft Fixnordic 10 jaar systeemgarantie, van anker tot eindklem. Ook op zeer grote hoogte (>100m). Daarvoor wordt elk project volledig doorgerekend op basis van projectspecifieke gegevens (aan te leveren via het opnameformulier). Zo is precies bekend hoeveel dakankers er nodig zijn, welke en waar. De berekening kijkt onder andere naar:
Maximale wind- en sneeuwlast
Windzone en terreincategorie
Dakopbouw (isolatiesoort, dikte en soort dakbedekking)
Maximale belasting per anker en overige installatiematerialen
Dakopbouw
Plat dak
Kanaalplaten
140mm isolatie
Bitumen dakbedekking
Projectdetails
80 PVT-panelen van Triple Solar
30 meter hoog dak
Terreincategorie 1 en windzone 2
Betonankers
Dakconsole met bitumen dakbedekking
Montageframe voor PVT-panelen (oost/west en zuid)
