PV-montagesysteem oost-west ballastvrij op 30 meter hoogte
FixNordic oost-west · 84 panelenPlat betondak · 30 meter hoogteTerneuzenInstallateur: Kenwell Construction

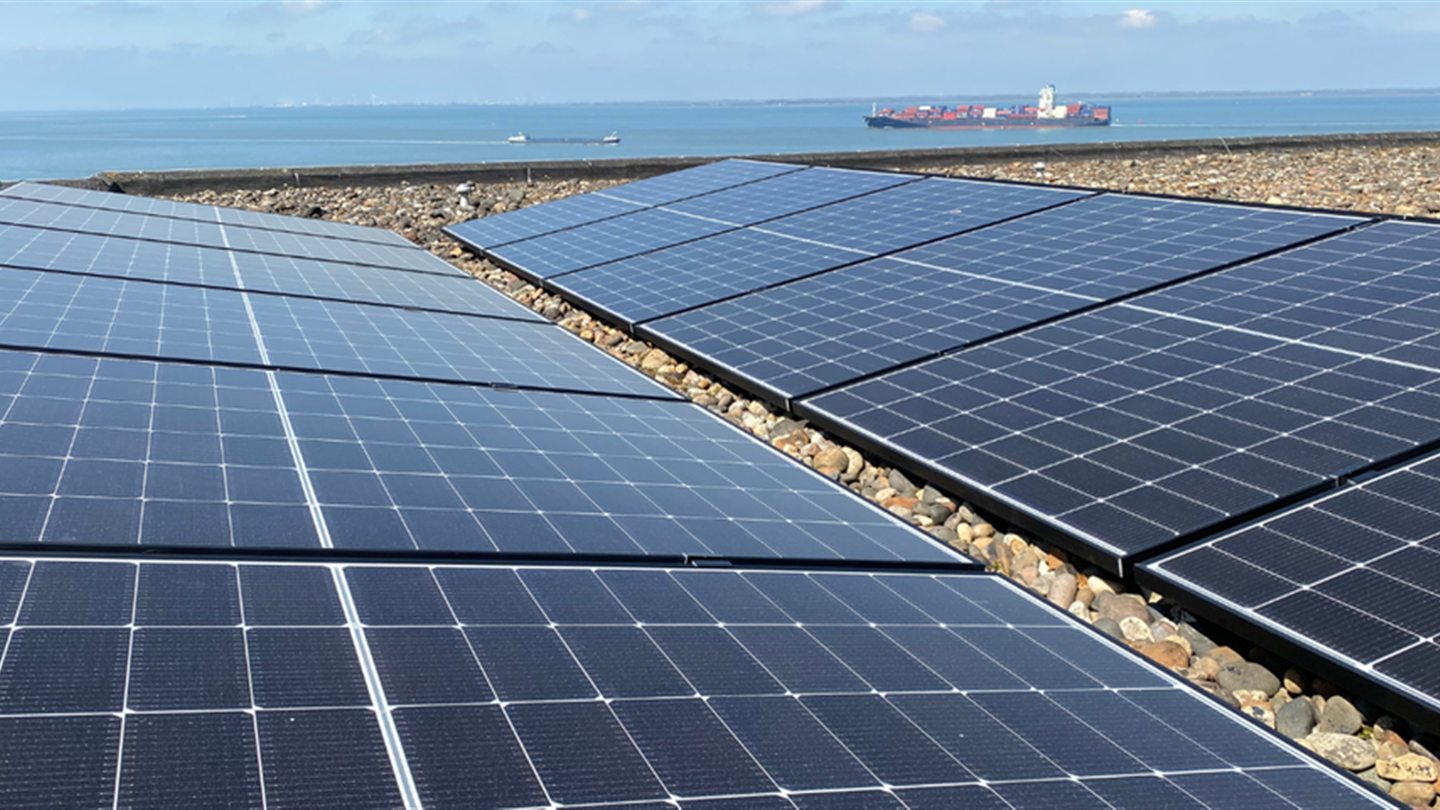

Zon, wind én uitzicht op de Schelde: dat is het decor van ons project op de Scheldeflat in Terneuzen. Een mooie klus voor installateur Kenwell Construction met een plat dak op maar liefst 30 meter hoogte, direct aan de Westerschelde.
Uitdaging: ballastvrij monteren op 30 meter hoogte aan open water, waar windgebied 1 geldt terwijl de locatie formeel in zone 2 valt.
Ballastvrij montagesysteem op 30 meter hoogte

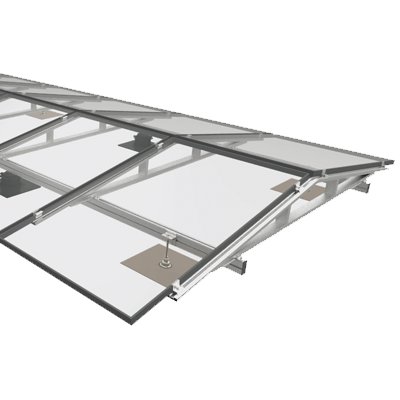

Voor dit project leverden wij een ballastvrij montagesysteem van FixNordic voor een oost-west opstelling met in totaal 84 zonnepanelen. En net als het uitzicht, was ook de technische opgave er één om serieus te nemen. Een groot, plat betondak met 120 mm isolatie, bitumen dakbedekking en een open ligging op 30 meter hoogte aan de Westerschelde. Niet voor niets hanteren we hier windgebied 1, ondanks dat het formeel in zone 2 valt.

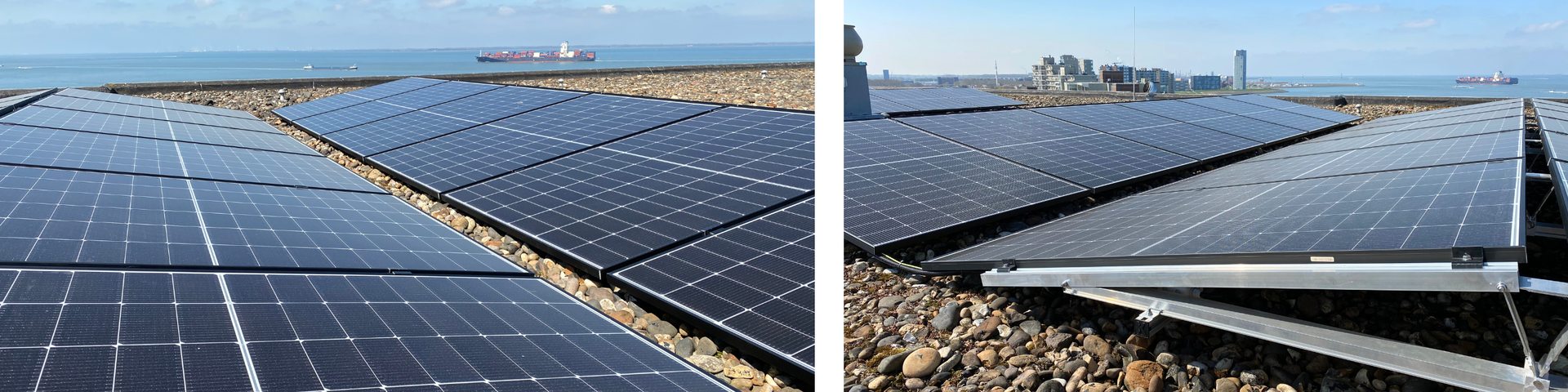

84 panelen in oost-west opstelling, op 30 meter hoogte met vrij zicht over de Westerschelde.
Elk onderdeel klopt
Geen losse componenten, maar een volledig op elkaar afgestemde totaaloplossing – van dakconsole tot montagerail. Alle onderdelen zijn doorgerekend en getest als één ballastvrij montagesysteem. Dankzij die integrale benadering kunnen we 10 jaar garantie geven op het complete systeem, mits het volgens de installatievoorschriften gemonteerd wordt. Dat geeft zekerheid, ook bij complexe situaties zoals dit project op hoogte.

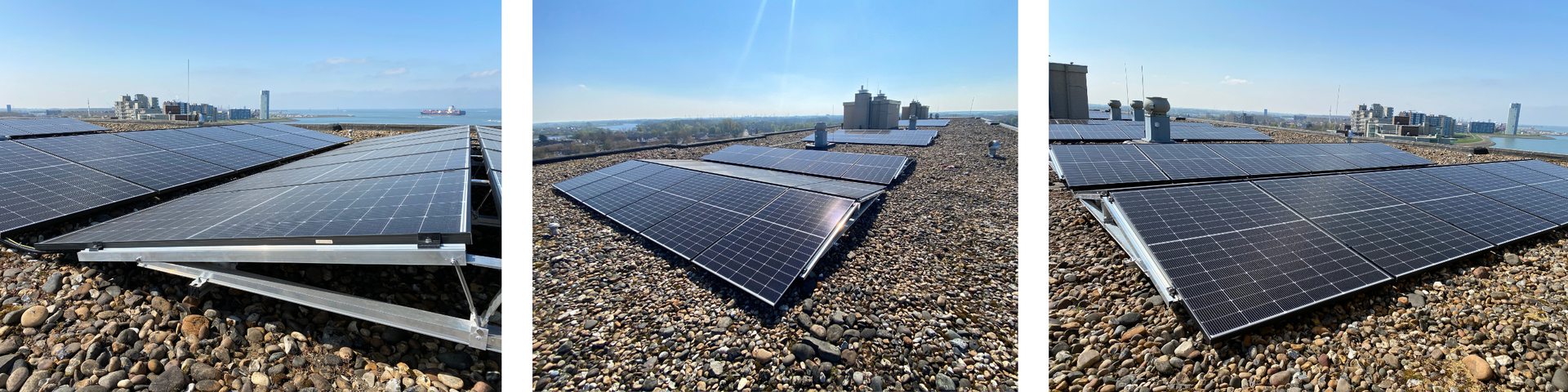

Het complete frame staat ballastvrij op het grinddak, van dakconsole tot montagerail op elkaar afgestemd.

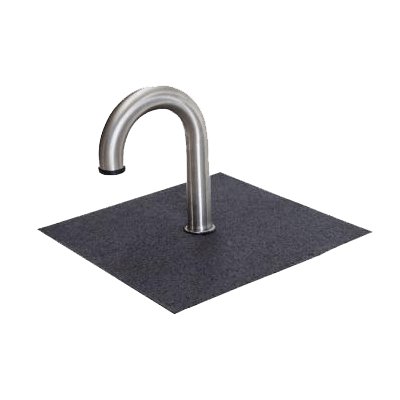

Slimme, waterdichte dakdoorvoeren

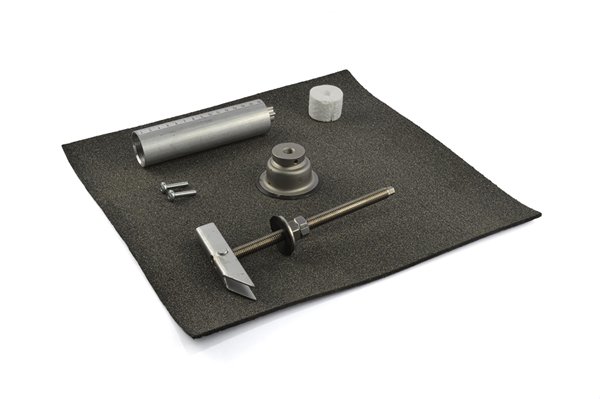

Omdat er in dit project door het dak geboord is, moet de waterdichting 100% betrouwbaar zijn. De uniek ontwikkelde dakconsoles van FixNordic zorgen daarvoor. Elke console is in de fabriek al voorzien van het exacte type dakbedekking dat ook op het dak van de locatie ligt: of dat nu bitumen, pvc of epdm is. In combinatie met een RVS-rozet en passend membraan ontstaat een doorvoeroplossing waarop wij garantie durven geven: het dak blijft gegarandeerd waterdicht.
Ontworpen met de wind in gedachten
Aan de kust is windbelasting een serieus aandachtspunt. Daarom is ook het oost-west frame van FixNordic zo ontworpen dat opwaartse druk wordt beperkt. Door ruimte aan de bovenzijde te laten, kan de wind zich beter verspreiden. Een slimme oplossing voor installaties op open locaties zoals deze.

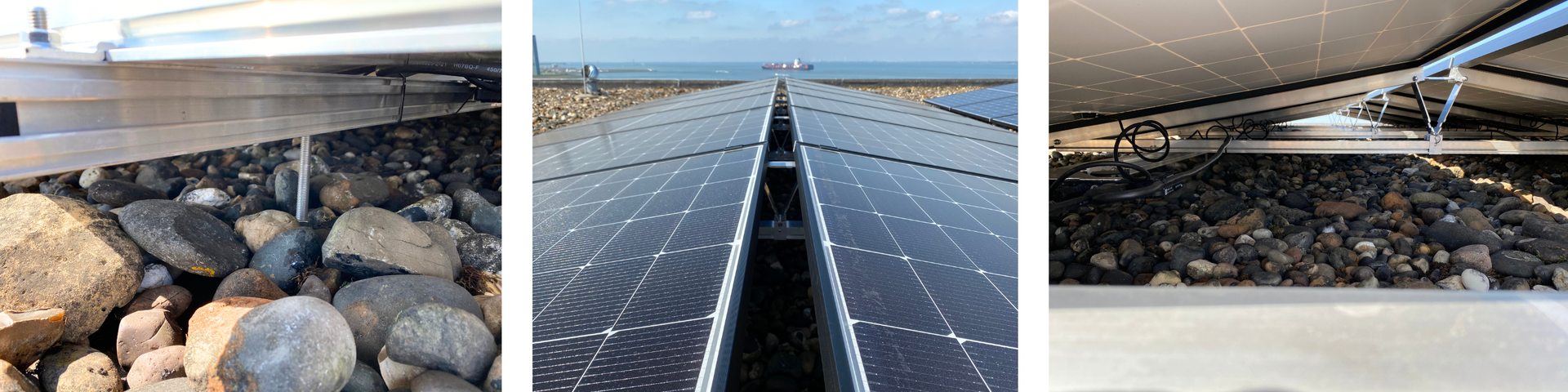

De open bovenzijde laat de wind door, terwijl de bekabeling netjes onder de panelen wegloopt.
Projectdetails
Locatie: Terneuzen (aan de Schelde)
Opstelling: oost-west, 84 panelen
Dakhoogte: 30 meter
Windzone: 2, maar Windgebied 1 toegepast i.v.m. open ligging
Dakopbouw: geïsoleerd betondak (120 mm isolatie, Derbigum SPFR)
