Vlakke plaat zonnecollector – FK253

Vlakke plaat zonnecollector – FK253

Heb je thermische zonnecollectoren nodig? Onze vlakke plaat collector is een Duits kwaliteitsproduct en heeft hoog-selectieve absorbers.

  • Zeer hoge opbrengst
  • TUV Solar Keymark certificaat
  • Stagnatietemperatuur 250 – 280ºC

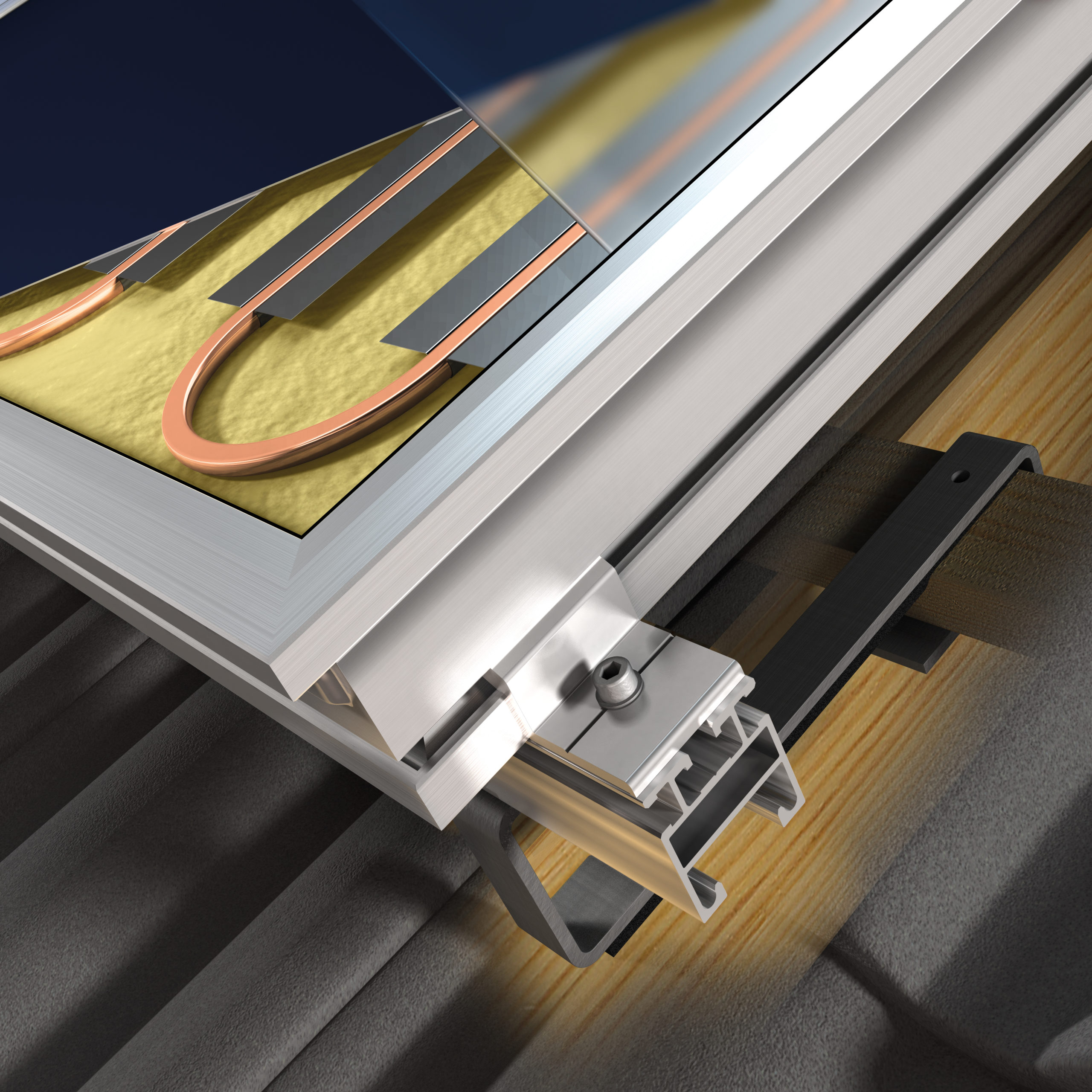

Vlakke plaat collector met WTL® techniek

De vlakke plaat zonnecollector heeft de WTL®techniek. Hierdoor heeft de D-vormige absorberbuis een groter contactoppervlak waardoor een betere warmteoverdracht is gegarandeerd.

  • WTL verbetert de corrosiebestendigheid (langere levensduur en hoge opbrengst).
  • De WTL® absorber onttrekt 20% meer warmte uit de solarvloeistof dan vergelijkbare systemen*.

* Lasergelaste AL-CL absorbers

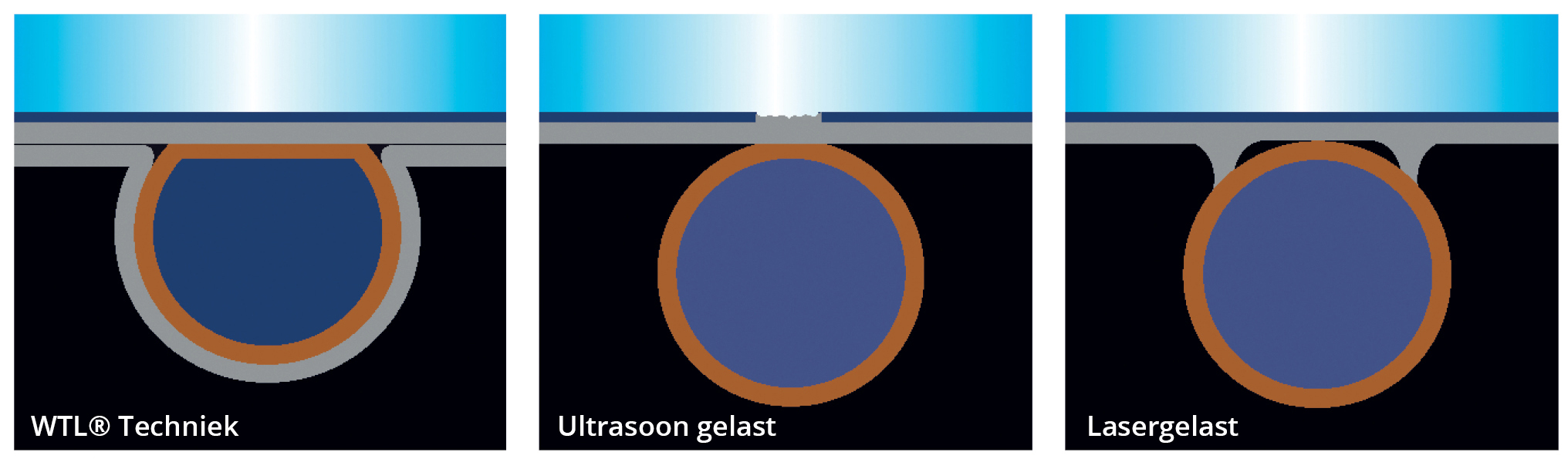

Thermic vlakglas zonnecollector absorber WTL technologie verschil lasergelast

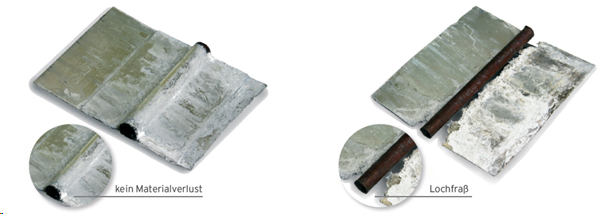

Verschil WTL-techniek en lasergelast

In onderstaande afbeeldingen zie je het verschil tussen de WTL-techniek en lasergelast. De WTL® techniek geeft geen corrosie. Bij laserlassen en ultrasoonlassen treedt de corrosie aan de absorber relatief snel op.

Corossie zonnecollector





BETERE WARMTEOVERDRACHT

Als aluminium, koper en vocht bij elkaar komen ontstaat galvanische corrosie. WTL® techniek reduceert de kans op corrosie tot een minimum. De absorber buis is bovendien 360° omsloten en dat resulteert in 20% betere warmteoverdracht.

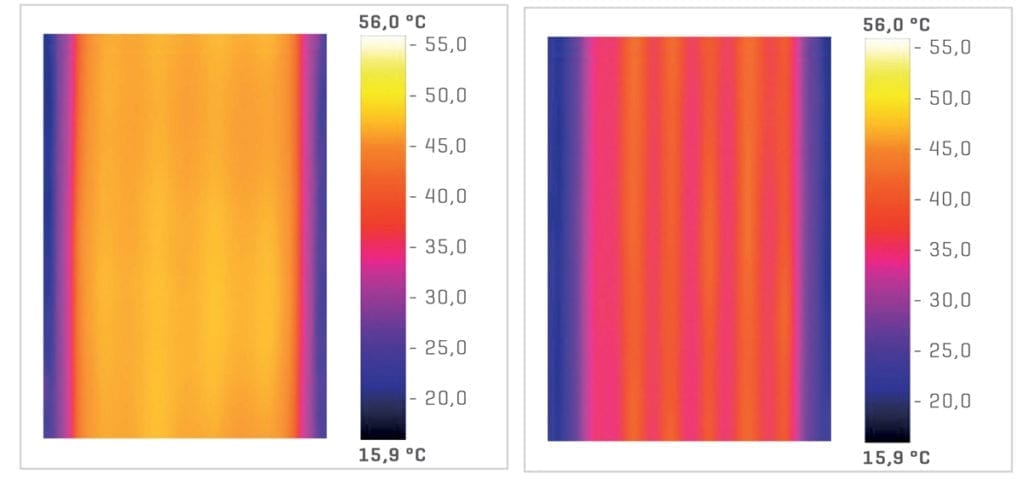

De linkerafbeelding (infrarood) laat zien dat volledige absorber wordt gebruikt. Rechts zie je dat de absorber minder goed warmte opneemt.

Thermic vlakglas zonnecollector warmteoverdracht infraroodbeelden

Links in beeld: WTL® techniek. Rechts conventionele absorber.

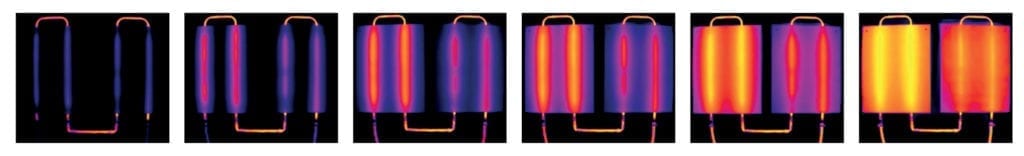

Thermic vlakglas zonnecollectoren Warmtegeleidingstechiek

Links in beeld: WTL® techniek. Rechts conventionele absorber.

WARMTEGELEIDING

De vlakke plaat collector met WTL® techniek geeft een homogeen beeld. Conventionele absorbers geven een lijnvormig, soms gestreept  beeld. Dit is een teken dat de warmteopname bij de collectoren met WTL-techniek effectiever is. Een andere oorzaak van de verbeterde warmteoverdracht is de turbulente stroming, dankzij de D-vormige absorberbuis.





VOORDELEN VLAKGLAS ZONNECOLLECTOREN

  • Zeer strak en vlak design

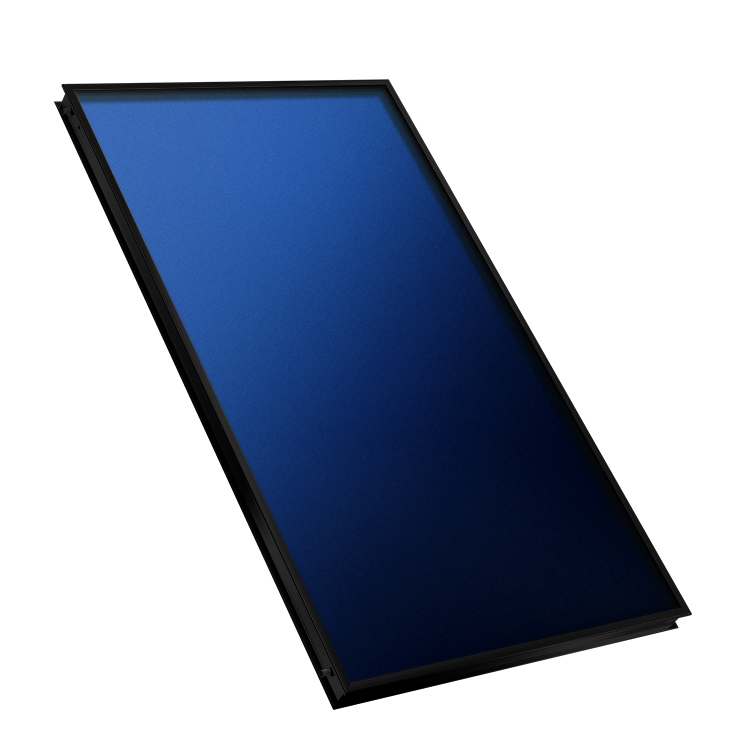

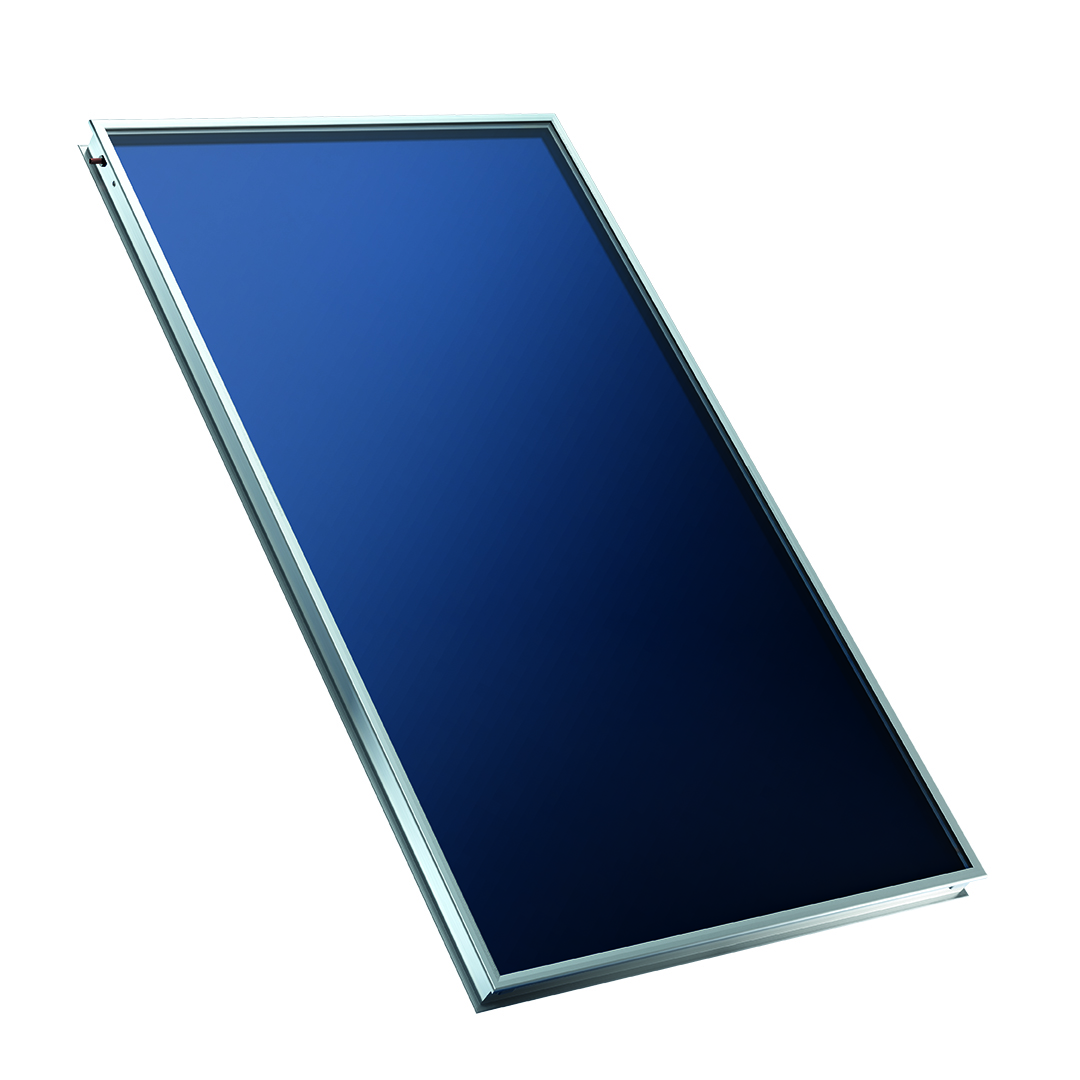

  • Zowel in zwart als aluminium verkrijgbaar
  • 20% meer warmteonttrekking uit solarvloeistof
  • WTL-techniek resulteert in zeer effectieve warmteopname





HOEVEEL ZONNECOLLECTOREN?

Het is belangrijk om het aperatuur oppervlak af te stemmen op de grootte van het vat. Neem dus nooit teveel zonnecollectoren omdat:

  • Financieel niet interessant
  • Het vat komt snel én vaak in stagnatie
  • Hoge temperaturen zijn nadelig voor levensduur





AANDACHTSPUNTEN & TIPS

  • Pas het apertuur oppervlak aan op de grootte van het vat
  • Plaats de boiler / buffer dicht bij de warmtebron waardoor de transportverliezen laag blijven.
  • Grote afstand tussen zonnecollector en vat? Verhoog de pompsnelheid of kies voor een zwaardere pomp.
Naam:

Vlakglas zonnecollector – Fk 253 Ha-4A – Aluminium
Vlakglas zonnecollector – Fk 253 Ha-4A – Zwart

Afmetingen (lxbxh):

2104 x 1204 x 80 mm

Oppervlak (bruto):

2,53m²

Aperatuur oppervlak

2,34m²

Gewicht:

43,1 kilo

Aansluitpunten:

4 stuks aan de zijkanten

Aansluitmaat:

18mm klemring

Maximale druk:

10 bar

Aantal naast elkaar:

10 stuks in serie

Toegestane helling:

15° tot 70° graden

Certificaten:

Solarkeymark Reg. 011-7S2432 F

Prestaties:

• η0 (efficiency bij nulverlies) = 0,733
• a1 (primaire coëfficiënt) = 4,03 W/(K.m²)
• a2 (secundaire coëfficiënt) = 0,010 W/(K².m²)
• IAM (instalingshoekmodifier) = 0,92

Garantie:

10 jaar
