VLOERVERWARMING VERDELER

We stellen steeds hogere eisen aan ons binnenklimaat, zowel in de bestaande- als nieuwbouw. Het goed ventileren, het afgiftesysteem, verwarmingssoort en opwarmingssnelheid spelen daarbij een essentiële rol. Maar ook het type vloerverwarming verdeler en de installatie daarvan, is cruciaal. Dit centrale hart van de installatie regelt namelijk wat de afgifte per vertrek, zone of groep moet zijn. Om alles te weten te komen over verdelers, vertel ik meer over onderstaande punten. Onderaan de pagina vind je meer specifieke productinformatie

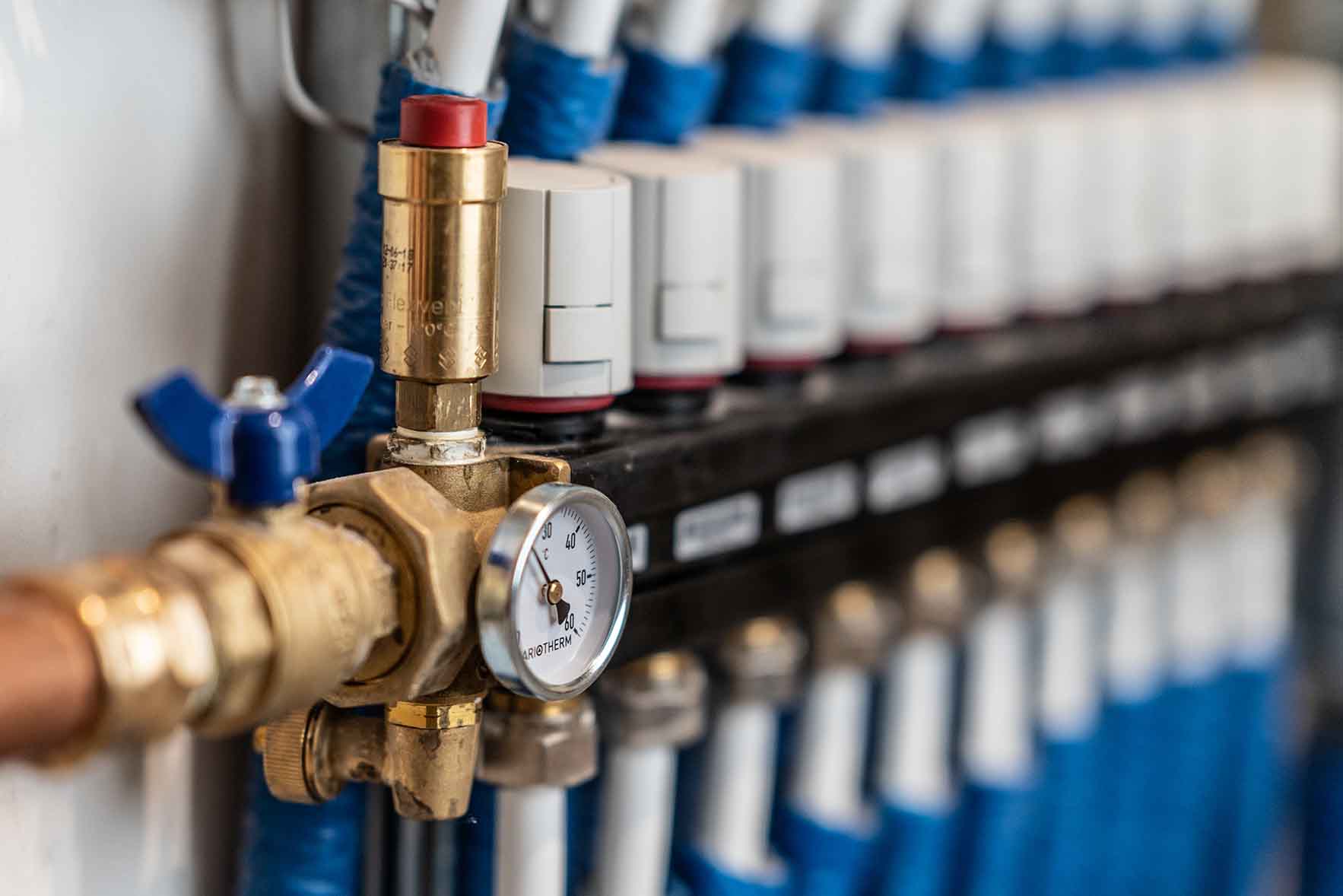

Vloerverwarming verdeler werking


Om kamers te verwarmen stuurt de warmtebron (warmtepomp, pelletketel, zonneboiler of hr-ketel) warm water richting de vloerverwarming verdeler. Deze verdeelunit is voorzien van meerdere verdeelblokken, het aantal hangt daarbij af van het aantal groepen.

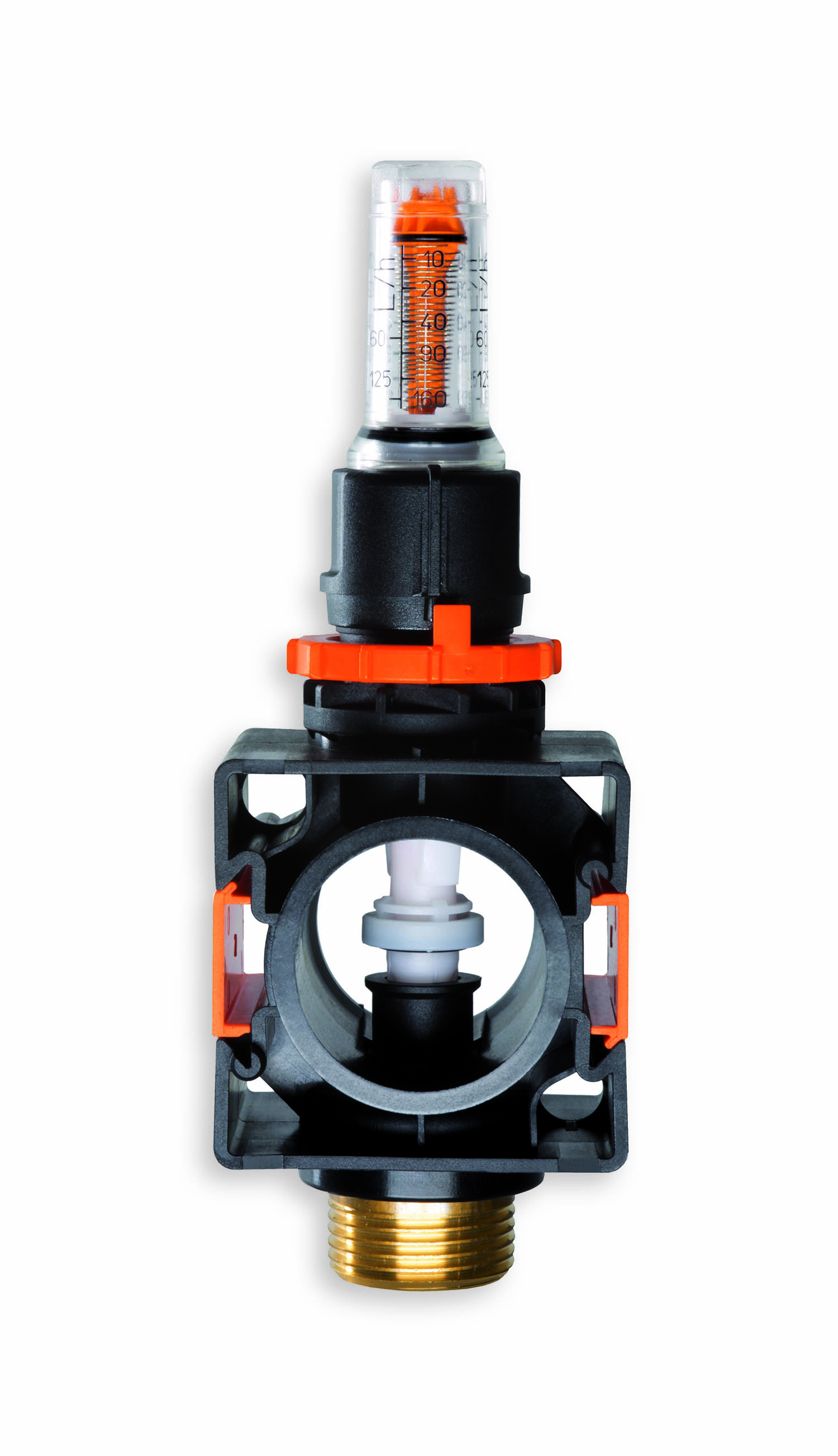

Verdeelblok kunststof vloerverwarming verdeler - Variotherm

Op de debietmeter stel je in hoeveel waterflow de groep ingaat. Op een afvoer-verdeelblok is geregeld hoe ver de klep open of dichtstaat. Staat de klep vrijwel dicht, dan circuleert het warme water nauwelijks en zal de temperatuur dalen en visa versa. Dit kun je allemaal handmatig instellen of automatisch laten regelen door een stelmotor. Lees verderop meer over het juist instellen van de kamertemperatuur.

Daarbij is het nog goed om te weten dat je een open en gesloten verdeler hebt. Welke je nodig hebt hangt af van het type warmteopwekker. Dit licht ik later verder toe.

Hoeveel groepen

Hoeveel groepen je op een vloerverwarming verdeler nodig hebt, hangt af van onderstaande factoren. Maar  vrijwel altijd gebruik je meer dan één groep.

  • hoe goed de ruimte is geïsoleerd
  • het soort vloerverwarming
  • het verwarmingsdoel (hoofd- of bijverwarming)
  • welke buisafstand je gebruikt. Ook wel hart-op-hart afstand genoemd.
  • hoeveel afgifte er nodig is voor de inhoud (m3) van de ruimte
  • De warmtebron (warmtepomp, cv-ketel)
  • Comfort wens: hoe snel moet de ruimte warm zijn

“Bij normale vloerverwarming gebruik je max. 120m verwarmingsbuis per groep. Bij droogbouw vloerverwarming is dat echter 80 meter. Dat komt omdat je daar een kleinere 11,6mm verwarmingsbuis gebruikt in plaats van de 16mm”

Stel je kiest voor een draadstaalmat vloerverwarming in een ruimte van 68m2 te installeren. De hart-op-hart afstand die je gebruikt is 15cm en hebt 6,7 meter buis nodig per vierkante meter. Met 120 meter buis per groep kun je dus 17m2 vloerverwarming leggen. Voor de volledige oppervlak heb je dus ruim gerekend een 4 groeps verdeler nodig.

Wil je dezelfde ruimte verwarmen met droogbouw vloerverwarming. Dan hanteer je 10cm hart-op-hart en heb je 10 meter verwarmingsbuis nodig per vierkante meter. Omdat je hierbij maximaal 80 meter per groep mag gebruiken, kun je 8m2 per groep aanhouden. Ruim gerekend heb je dan dus een 9 groeps verdeler nodig.

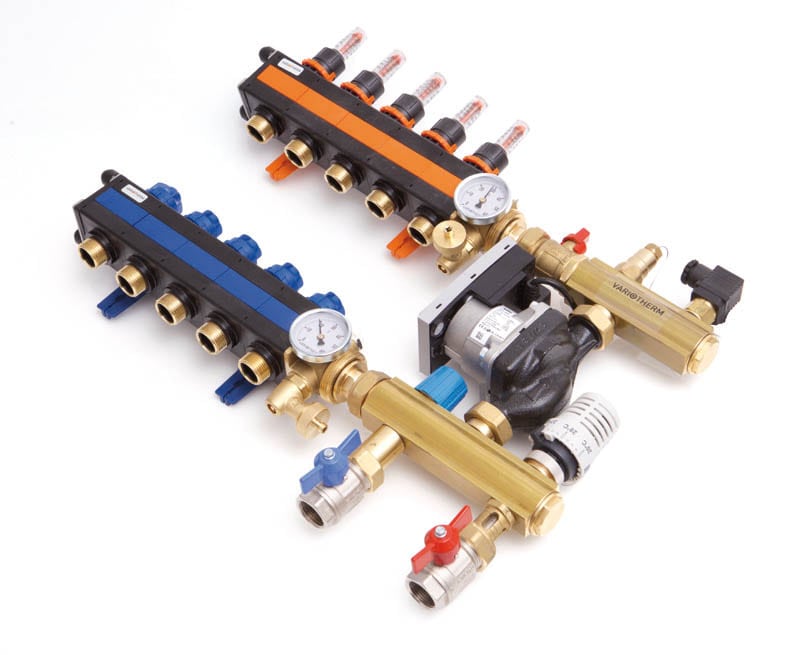

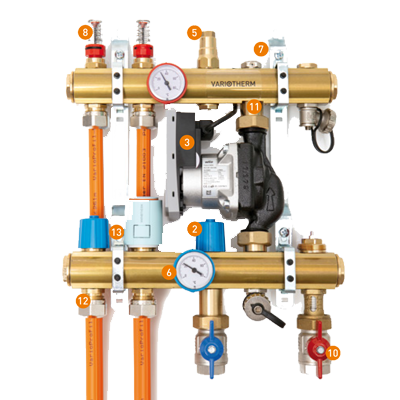

Open kunststof verdeler met pomp - Variotherm

Gesloten of open verdeler

Je weet nu hoeveel groepen je nodig hebt, maar moet je daarbij een verdeler met (open) of zonder (gesloten) pomp gebruiken? Hieronder een uitleg:

Bij een open verdeler met pomp wordt koud en warm water gemengd op de verdeler. Dit is bijvoorbeeld nodig als je in de woonkamer vloerverwarming hebt en in andere ruimtes radiatoren.

De HR-ketel levert namelijk een aanvoertemperatuur van 70  ̊C wat nodig is voor de hoge temperatuur radiatoren. De vloerverwarming werkt echter op 25-45 graden. De verdeler zal dus moeten bijmengen om de gewenste temperatuur te behalen. Daarbij slaat de pomp af en toe uit zodat de temperatuur op de verdeler niet te hoog wordt.

Een gesloten verdeler heeft daarentegen geen pomp en gebruik je daarom bij een warmtepomp. Bij een warmtepomp heb je namelijk in alle ruimtes lage temperatuur afgiftesystemen nodig en bovendien levert deze duurzame cv-ketel een continue temperatuur van 35-45 graden. Bijmengen is daardoor niet noodzakelijk.

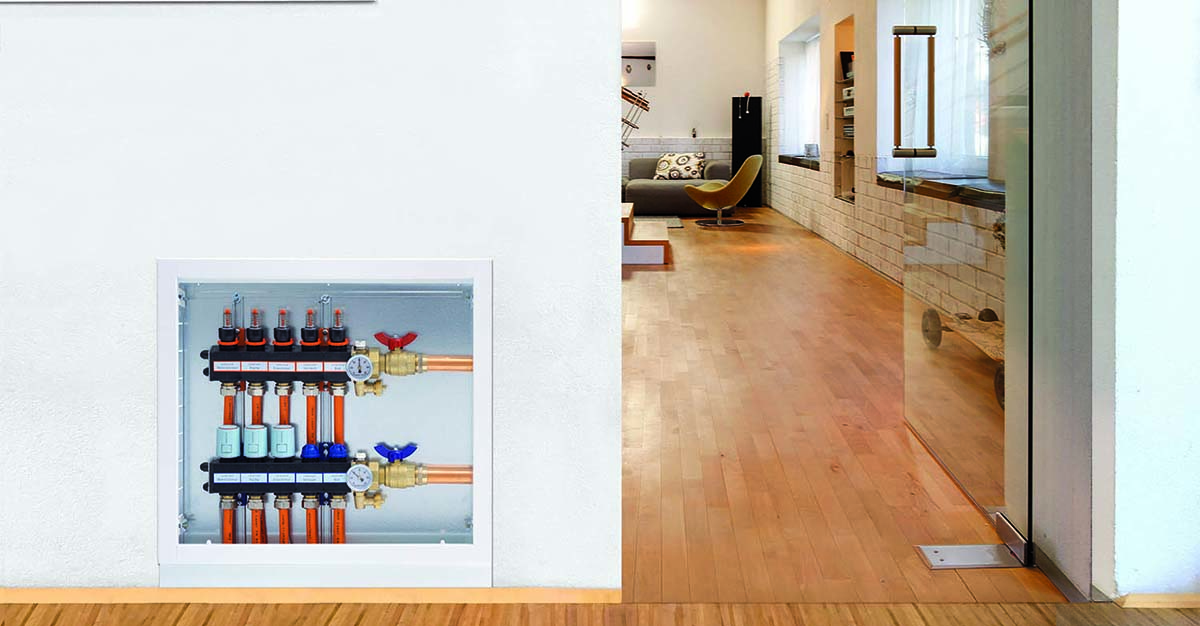

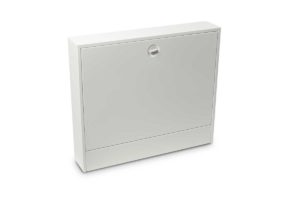

Vloerverwarming verdelerkast inbouw in de muur

Vloerverwarming verdeler aansluiten

Als je dus hebt gekozen voor een pomploze of pompverdeler, moet je bepalen waar en hoe je deze ophangt. Het is daarbij belangrijk dat de verdeelunit zo dicht mogelijk en centrale mogelijk bij het afgiftesysteem hangt. Dit in verband met kortere transportleidingen.

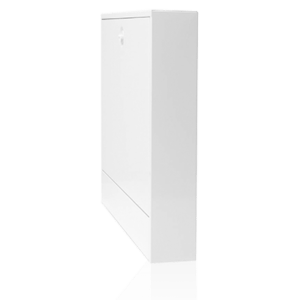

Ook zal je rekening moeten houden met de benodigde ruimte. Bij een 6 groeps verdeler heb je namelijk 12 leidingen die van en naar de verdeler leidt. Een regelunit hangt dan ook vaak in de hal of bijkeuken. Dat kan gewoon los aan de muur of je werkt de verdeler weg in een ombouwkast. Hierbij heb je keuze tussen een opbouw of inbouwkast. Deze laatste kun je bijvoorbeeld wegwerken tussen een 10mm houten cls-wand.

Nog wat installatietips:

  • Liefst zo dicht mogelijk bij de warmtebron
  • Zo centraal mogelijk
  • Juiste diameter van de aanvoer i.v.m. goede flow
  • Op de juiste wijze vullen en ontluchten

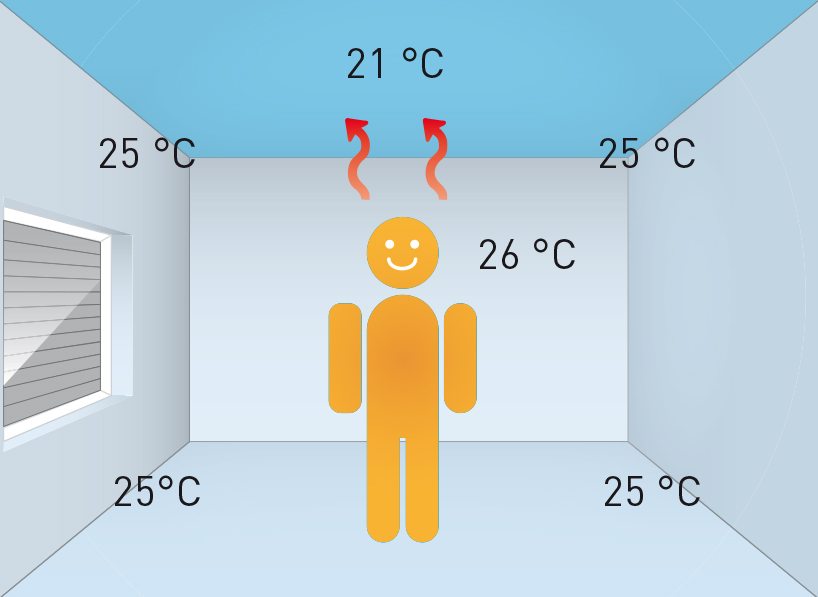

Wandkoeling

Koelen en verwarmen van ruimtes

Per seizoen kan de buitentemperatuur in Nederland flink verschillen. Voor een optimaal comfort zal de temperatuur binnen dus afgestemd moeten zijn op jouw comfortwens. Dat betekent dat het in de winter lekker warm moet zijn en in de zomer aangenaam koel. In de winter pomp je daarom water van 25-45 graden door de buizen. En in de zomer laat de warmtepomp water van circa  18  ̊C door de buizen circuleren. Dat kan zowel bij vloerverwarming als bij wandverwarming of klimaatplafonds.

Doordat de afgifteoppervlaktes koud worden, zal de temperatuur in de kamer met ongeveer 4 graden dalen.  Zo blijft het op warme dagen binnen aangenaam koel. Wel is het belangrijk dat je niet te koud water gebruikt om condensatie op de vloer te voorkomen.

Deze manier van koelen werkt dus stil, tochtvrij en energiezuinig en is een goede oplossing voor de airco. Om de energiekosten het laagst te houden is een combi met een aardwarmte warmtepomp (gesloten bron) aan te raden. Deze gebruikt pompt namelijk koel grondwater omhoog.. Je kunt ook koelen met een lucht/water warmtepomp, maar bij deze techniek is meer energie nodig en dus een hogere energierekening.

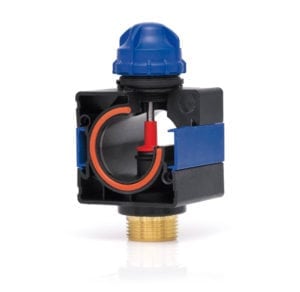

Kunststof verdelerblok van vloerverwarming verdeler

Inregelen vloerverwarming verdeler: debietmeters, elektrische kleppen of zoneregeling

Dat verwarmen en koelen is leuk maar niet iedere ruimte wil je even warm of koud hebben. Een woonkamer, badkamer, slaapkamer of kantoor zijn allemaal ruimtes met een ander doeleinde. En dus een andere warmtevraag.

De slaapkamer hoeft immers geen 22 graden te zijn als dat het beneden ook is. Voor een kamertemperatuur afgestemd op jouw behoefte, zullen zones apart ingesteld moeten worden. En daar zijn diverse methodes voor:

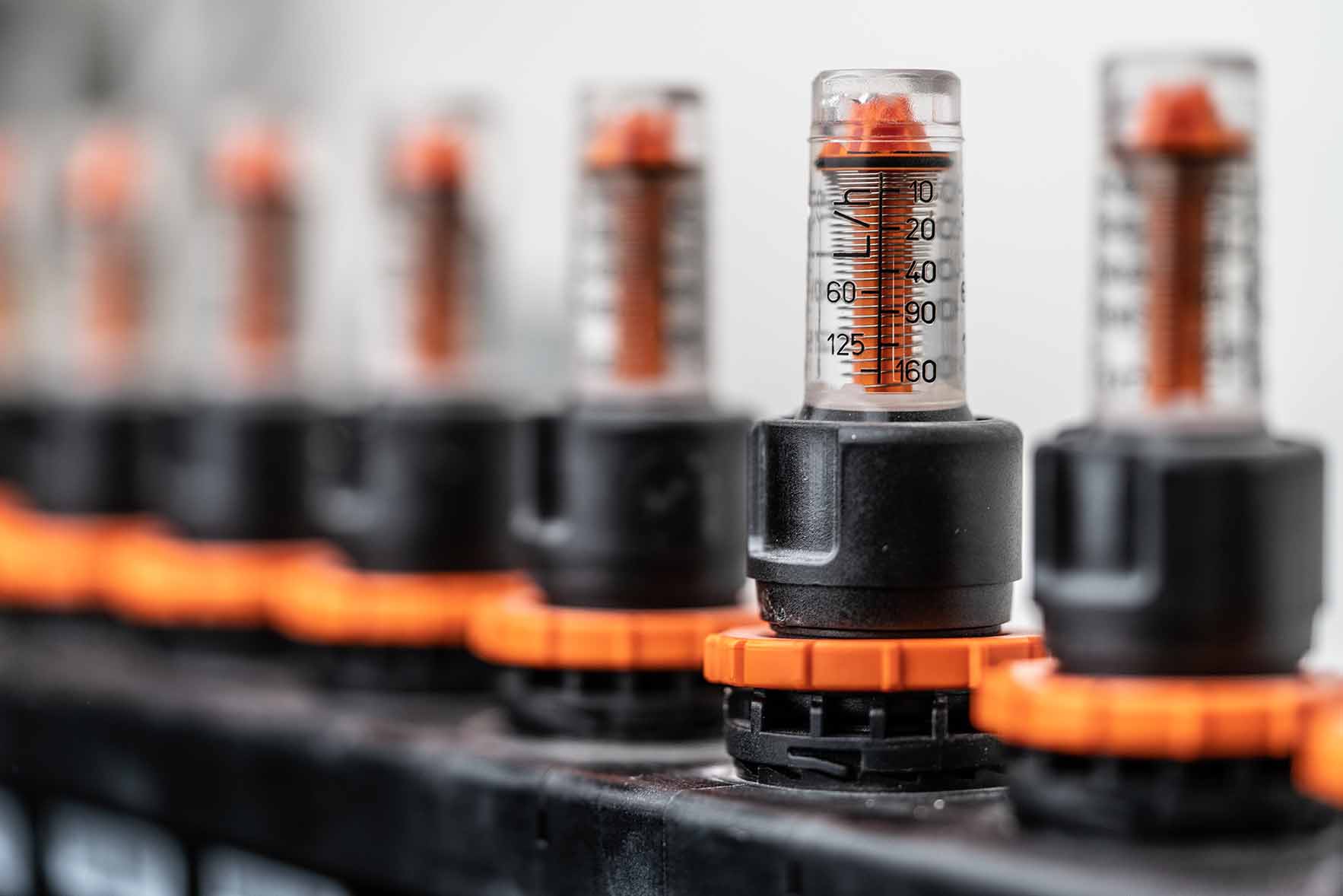

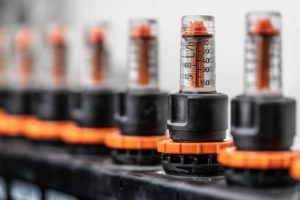

  • Debietmeter: ook wel de flowmeter genoemd. Door de draaien aan deze meter kun je instellen hoeveel warm (flow) water er de groep instroomt. Hoe meer water hoe hoger de afgifte. Deze manier van regelen vraagt echter wel wat optimalisatieslagen om de juiste temperatuur te bereiken en is ook wat minder accuraat
  • Stelmotor: in plaats van de flowmeter gebruik je bij deze optie een stelmotor. De stelmotor communiceert daarbij met de thermostaat en kan de kleppen in de verdeelblokken elektrisch open en dicht gooien.Bij de stelmotor kun je ervoor kiezen om één stelmotor te gebruiken voor alle groepen. Je hebt dan echter minder controle op de temperatuur. Als je de thermostaat omhoog tikt, gaan de kleppen van alle verdeelblokken namelijk open en niet afzonderlijk zoals bij een zoneregeling.

  • Zoneregeling: Als je iedere kamertemperatuur wilt kunnen beïnvloeden, zal je een afstelmotor op ieder afvoer-verdeelblok moeten plaatsen. Ook zal er in iedere kamer een thermostaat moeten hangen. Deze communiceert bedraad of draadloos met de vloerverwarming verdeler. Met één bedieningspaneel kun je zo vanaf de bank iedere kamer apart bedienen.

Aandachtspunten

Om het meest comfortabele binnenklimaat te garanderen, moet een vloerverwarming verdeler professioneel worden geïnstalleerd en ingesteld. Hieronder een paar aandachtspunten om rekening mee te houden:

  • Druktest: om te kijken of de vloerverwarming juist is aangesloten, is een druktest (4 bar) nodig.
  • Constante temperatuur: schommel niet teveel met de kamertemperatuur om hoge energiekosten te voorkomen. Het is wijs om de thermostaat slechts 1 of 2 graden kouder of warmer te zetten. Juist het uitzetten en later weer helemaal opwarmen van de vloerverwarming kost meer energie.

Daarnaast heb je ook nog aandachtspunten bij de installatie van vloerverwarming en de keuze tussen systemen:

  • Legplan & transmissieberekening: onmisbaar om een goed installeerde vloerverwarming en comfort te garanderen.
  • Verwarmingsmethode: je hebt zowel elektrische als watergedragen vloerverwarming (cv). Als je comfort en de energiekosten belangrijk vindt, dan is vloerverwarming op cv-water de enige optie.
  • Soort vloerverwarming: er zijn natte en droogbouwsystemen verkrijgbaar. Voordeel van droogbouw is de snelle reactietijd, het lage gewicht en dunne opbouwhoogte.

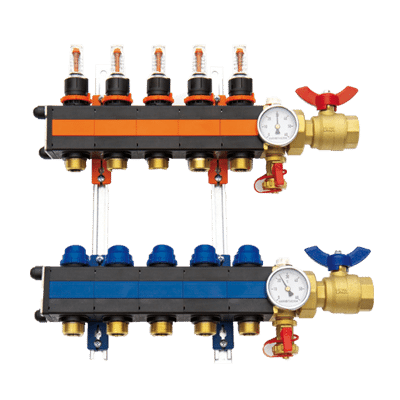

Kunststof verdeler

Installateur, adviseur of architect? Als distributeur van duurzame installatietechnieken hebben we het installeren van vloerverwarming makkelijk gemaakt. Wij verkopen namelijk systemen van het gerenommeerde merk Variotherm:

  • Met pomp (flow tot 170 liter per uur) en uitbreidbaar tot 15 groepen
  • Zonder pomp (flow tot 150 liter per uur) en maximaal 17 groepen

Hun kunststof vloerverwarming verdeler is van de hoogste kwaliteit en, garandeert installatiegemak. Hieronder een paar usp’s en klik voor meer productinfo op de onderstaande producten.

  • Zeer compact (50mm)
  • Volledig weg te werken in verdelerkast (in de muur)
  • Onder druk reinigbare flowmeter
  • Geruisloos (geen fluit)
  • Flexibel instelbaar vanaf grond / plafond
  • In handomdraai regelbaar
  • Soorten vloerverwarming verdeler & aantal groepen
  • Variotherm levert 2 soorten vloerverwarming verdeler:
  • Met pomp (flow tot 170 liter per uur) en uitbreidbaar tot 15 groepen
  • Zonder pomp (flow tot 150 liter per uur) en maximaal 17 groepen

“Tips nodig over verdelers? Ik vertel je er graag meer over via 058 – 288 47 39 of info@technea.nl
