Met een terugverdientijd van enkele jaren is een douche-wtw (warmtewisselaar voor warmteterugwinning uit douchewater) een aantrekkelijke vorm van energiebesparing voor zwembaden, sporthallen en appartementengebouwen. Door de vele douches ligt de waterflow in zulke complexen hoog, dus heb je een geschakelde wtw nodig. Metingen bij een zwembad met zo’n douche-wtw laten een besparing zien tot 50% op het energieverbruik voor warm douchewater. Ook de Penitentiaire Inrichting (PI) Leeuwarden gebruikt deze warmtewisselaar.
Uitdaging: Door de vele douches is de waterflow zo hoog dat een geschakelde wtw nodig is.

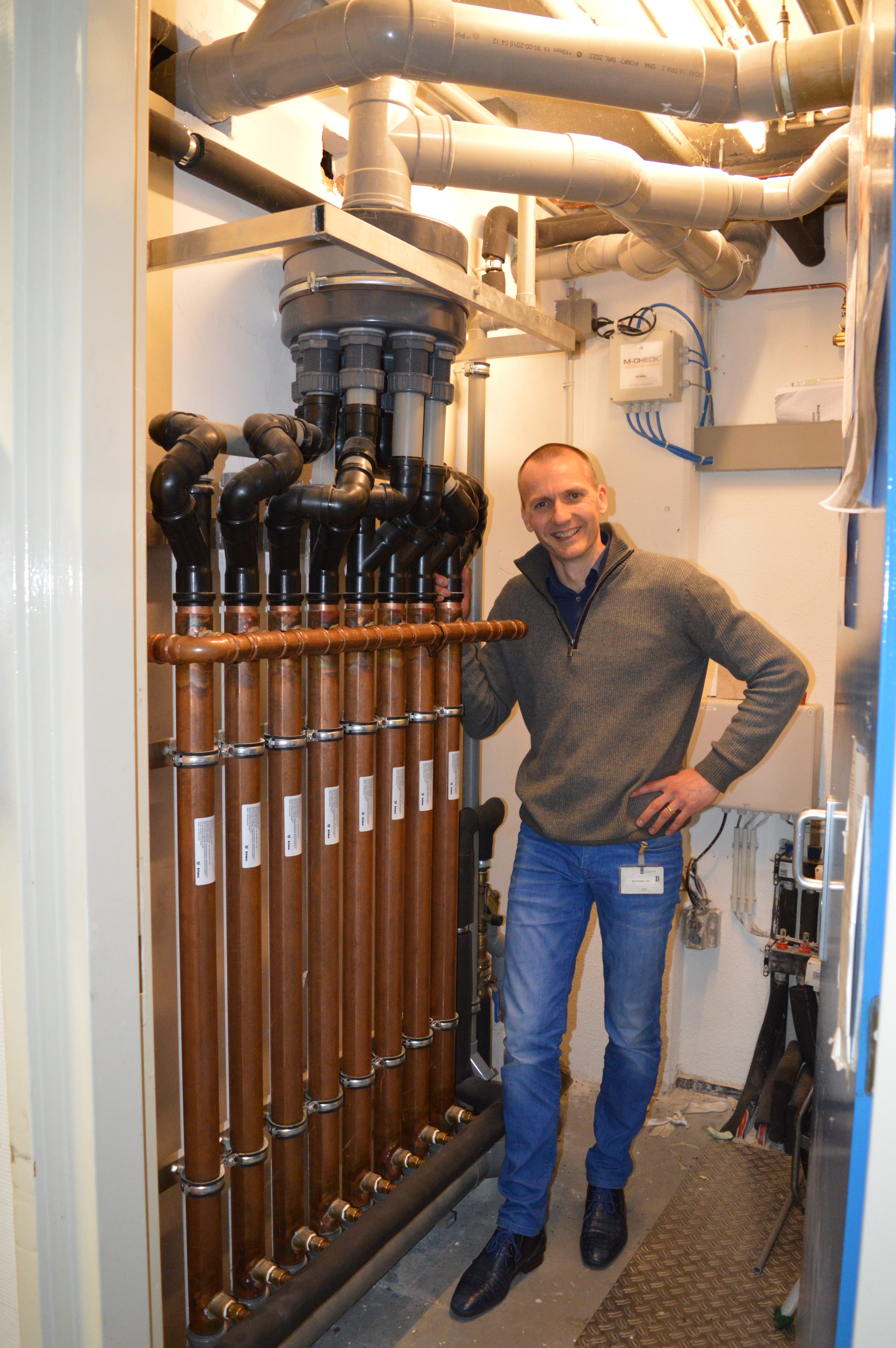

Collega Luuk op bezoek bij de PI Leeuwarden
Installatiebedrijf Pranger Rosier voorzag bij de PI Leeuwarden twee sanitaire ruimtes van deze speciale douche-wtw. De douches zitten direct boven de douche-warmtewisselaar, waardoor een pompunit overbodig is.
De douche-warmtewisselaar bestaat uit verticale buisvormige warmtewisselaars van het type buis-in-buis. Het afvalwater stroomt met hoge snelheid langs de wand van de binnenbuis naar beneden. Daardoor is de warmteoverdracht zeer hoog en vervuilt de warmtewisselaar niet. Om de binnenbuis zit een extra buis, die zorgt voor een dubbele scheiding tussen afvalwater en leidingwater. Tussen deze buis en de buitenbuis stroomt het leidingwater in tegenstroom van beneden naar boven en wordt zo voorverwarmd. De dubbele scheiding voorkomt vervuiling van het leidingwaternet en is in nagenoeg alle Europese landen een eis. Kenmerkend is het hoge rendement bij een relatief klein warmtewisselend oppervlak.
Hieronder staat een rekenvoorbeeld van de mogelijke terugverdientijd. Deze cijfers worden ondersteund door een artikel van TVVL.
“Bij een project met herendouches was de besparing 3.939 kWh, ongeveer 33%. Daarmee bedraagt de gasbesparing 5000m³ per jaar, ofwel € 3.000,-. Exclusief installatie kostte het ongeveer € 8.000,- en was dus binnen drie jaar terugverdiend.
“Ter vergelijking: voor een zonne-energiesysteem zijn 40 zonnecollectoren nodig met een oppervlak van ruim 2m² per stuk en een boilervat van 3.000 liter om een gelijkwaardige besparing te realiseren. De materiaalkosten voor een dergelijk systeem met pomp en regelingen bedragen minimaal € 35.000 excl. montage””
Werk je aan een vergelijkbaar project? Stuur ons de gegevens, dan rekenen we het met je door en denken we mee over de systeemkeuze. Ook helpen we je als particulier graag bij het vinden van een passende installateur.
