Je zoekt een oplossing om zonnepanelen op plat dak zonder ballast te monteren. Bijvoorbeeld omdat de dakconstructie niet sterk genoeg is of omdat ballast niet voldoende zekerheid geeft. Hieronder lees je alles over onze ballastvrije montagesystemen die je verankert aan de dakconstructie.



Zonnepanelen op plat dak zonder ballast

Hoe je zonnepanelen op plat dak zonder ballast plaatst? Met ons montagesysteem vrij eenvoudig! Je gebruikt grofweg drie onderdelen: een dak-anker, dakconsole en montagesysteem. In onderstaande video een voorbeeld van de installatiestappen.



Zekerheid bij zwaarste stormen

Door de mechanische fixatie aan de constructie, biedt het systeem zekerheid bij de zwaarste stormen. Bovendien maken wij per project een calculatie zodat de installateur en/of dakdekker weet hoeveel dak-ankers hij moet plaatsen en waar. Dit alles is samengevat in een projectplan inclusief legtekening.





installatiestappen

Zoals je in de installatievideo’s kunt zien, wordt eerst uitgelijnd waar de ankers komen. Vervolgens wordt vaak het dak eerst voorgeboord (in geval van beton en kantelankers). Daarna plaats je de dak-ankers in of door de constructie. Dat kan zowel in betonnen, stalen of houten dakconstructies. De ankers zijn tevens geschikt voor geïsoleerde daken.

montagemateriaal-systemen-zonnepanelen-plat-dak-isolatie-hout-beton-sandwich

Oost west systeem voor zonnepanelen op plat dak

Belangrijk om te weten, is dat de installateur de dak-ankers aanbrengt in de dakconstructie. Dus niet verlijmd of geschroefd, maar een robuuste, toekomstbestendige montagewijze. De dakankers én dakconstructie worden als het ware één geheel.

Vervolgens wil je het dak weer waterdicht maken. Hiervoor gebruik je dakconsoles. Dit is een rvs-rozet met dakbedekking. De dakconsole wordt in de fabriek al waterdicht ingewerkt. Dat scheelt een hoop werk op locatie en geeft zekerheid op een waterdicht eindresultaat.

Als laatste stap wordt het montageframe, de zonnepanelen en de klemmen gemonteerd.



“Heb je als installateur een project waarbij ballastvrij gewenst is? Laat jouw projectgegevens achter en wij maken een gratis calculatie”

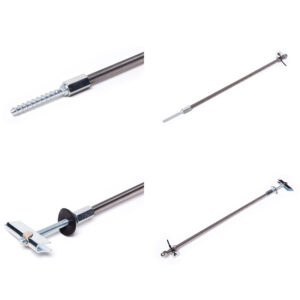

Technea montage anker zonnepanelen

Dakankers

Zoals aangegeven is onze oplossing geschikt voor ieder type dak. Van platte, schuine tot ronde daken. Van 6 meter hoog tot hoger dan 100 meter. Van staal, beton of hout. Met isolatie of juist zonder. Wij hebben een totaal-oplossing voor iedere situatie.

  • Betonankers
  • Houtankers
  • Kantelankers
  • Ankers voor stalen pergola’s
  • Maatwerk ankers

Onze ankers zijn gemaakt van RVS én vaak uitgerust met een M12 draadeinde. Dit garandeert een stevige verbinding tussen de dakconstructie én het montageframe. Heb je ook projecten met schuine daken met dakbedekking? Dan voorzien we de ankers van een extra versteviging bus.

Tip: check ook onze installatievideo’s op Youtube





Technea dakconsoles ballastvrij montagesysteem







Dakconsoles

Een dakconsole is een rvs-rozet met een geïntegreerde dakbedekking en een draadeinde. Bijzonder is dat ieder anker in de fabriek wordt voorzien van een dakbedekking naar keuze. Van bitumen, EPDM tot PVC.

De console is dus daarbij al waterdicht ingewerkt. Op locatie hoeft de dakanker alleen de flap te bevestigen aan de dakbedekking van het dak. Dat scheelt dat een hoop werk op locatie!

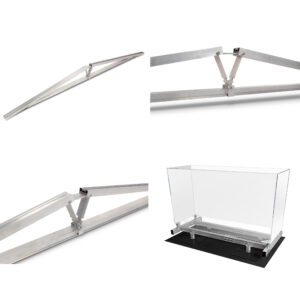

Technea ballastvrije montageframes
MONTAGEFRAME

Bovenop het draadeinde komt het montageframe. Voor een plat dak is dat vaak het oost/west systeem, maar een zuid opstelling is ook mogelijk. Deze frames zijn zo ontworpen dat de druk- en windbelasting minimaal is.

Let op: we hebben ook montageframes voor buitenunits van warmtepompen, thermische collectoren, luchtbehandelingskasten, airco’s enzovoorts.





WAAROM kiezen voor BALLASTVRIJ MONTEREN?

Bekijk producten
  • Zekerheid bij stormen
  • Geen verschuivingen op het dak
  • Vrije doorstroom van water
  • Geen druk op isolatie
  • Geen druk op dakbedekking
  • Geen ballast op het dak
  • Warmte regulering achter panelen





Wanneer is deze oplossing verstandig?

  • Stalen pergola’s op hoge woontorens (>25m)
  • Kustgebieden
  • Open gebied met veel wininvloed
  • Lichte dakconstructies
  • Hoge daken zonder opstaande dakrand
  • Behoud van originele dakfunctionaliteiten (waterafvoer, isolatie)
  • Sedum daken





Er bestaan oplossingen waarbij je slechts een paar schroefjes gebruikt of zelfs alleen verlijmt. Wil je zekerheid? Vraag dan altijd een onderbouwde berekening!





Oost-west opstelling zonnepanelen op plat bitumen dak

OOST-WEST OPSTELLING

Met het oost-west systeem gebruik je beschikbare dakoppervlak optimaal. Bovendien haal je een zo hoog mogelijk rendement. En de spreiding over de dag is groter waardoor de piek in de middag lager is.

  • Optimaal gebruik dakoppervlak
  • Minimale windinvloed door speciaal ontwerp
  • Ook zuid-opstelling verkrijgbaar







Montageframe zonnecollectoren



OPSTELLING ZONNECOLLECTOREN

  • Geschikt voor iedere zonnecollector
  • Extra stevige ankers i.v.m. horizontale windbelasting







Warmtepomp montageframe voor op plat dak





OPSTELLING WARMTEPOMP

  • Voor normale en industriële warmtepompen
  • Inclusief resonantiedempers
  • Waterpas door in hoogte verstelbare bevestigingspunten
  • Speciale dakdoorvoer voor leidingwerk





OPLOSSING VOOR IEDER DAK

Naast montagesystemen voor een plat dak, hebben we ook oplossingen voor:



BEWEZEN KWALITEIT

Technea is exclusieve distributeur van het merk Fixnordic. Deze fabrikant (voorheen Jual Solar) is van oudsher een dakdekkersbedrijf. Met ruim 60 jaar ervaring zijn ze gespecialiseerd in accessoires voor dakbedekkingen en gevels. Met die ervaring hebben ze een ballastvrij montagesysteem ontwikkeld.

  • 100% ballastvrij en waterdicht
  • Geschikt voor grote hoogte (>100m)
  • Voor warme & koude daken
  • Bewezen professionele oplossing
  • Voldoet aan strengste wetgeving



hoe verder?

Wij specialiseren ons al 25 jaar uitsluitend in duurzame installatietechnieken. Daarbij werken wij alleen rechtstreeks samen met installatiebedrijven en wederverkopers. Ben je installateur en wil je meer weten over deze oplossing? Neem dan contact op via ons contactformulier of 058 – 288 47 39.

Ben je particulier en interesse in deze oplossing? Bij onze projecten is altijd een installatiebedrijf betrokken. Laat de installateur dus contact met ons opnemen.
