Zonnepanelen op een flatgebouw: Leemanstoren Den Haag

Zonnepanelen op een flatgebouw van 71 meter

Fixnordic ballastvrij montagesysteem Studentenflat Leemanstoren, Den Haag Uitgevoerd door PV Systems en Breman Kampen

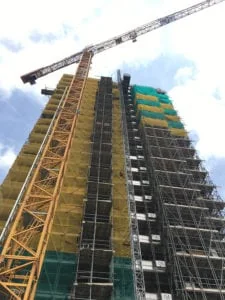

Er liggen steeds meer duurzame installaties op daken, en daarbij wordt het risico van ballast vaak onderschat. Zonnepanelen op een flatgebouw zijn uitdagender dan op een woning: op grote hoogte heb je te maken met extreme en andere windbelasting. Bij de Leemanstoren in Den Haag is daarom gekozen voor zekerheid, met het stormvaste montagesysteem van Fixnordic (voorheen Jual Solar). De pv-panelen op deze nieuwbouwflat van 22 verdiepingen (71 meter) voorzien de 481 studentenwoningen deels van energie.

Uitdaging: Zonnepanelen stormvast monteren op 71 meter hoogte, waar ballast geen veilige oplossing is.

Ballast is op een flatgebouw geen stormbestendige oplossing

Vooral op hoge gebouwen waait het flink. Gebruik je op die hoogte ballast, dan is de kans op stormschade en verschuivende systemen groot. Om nog maar te zwijgen van mogelijke lekkages door de druk en beweging van ballast op de dakbedekking. Ter illustratie: bij een hoogbouw woontoren in de kustregio is minimaal 143 kilo ballast per vierkante meter nodig.

Boven de 25 meter heb je bij veel montagesystemen bovendien geen garantie. Op 71 meter hoogte is daarom gekozen voor fixatie aan de betonnen dakconstructie, met de speciale dakconsoles van het merk Fixnordic. Deze fabrikant geeft namelijk 100% garantie op waterdichtheid.

Maatwerk dakconsoles

Fixnordic levert maatwerk. Per project kijken ze onder meer naar de dakconstructie, dakbedekking, puntbelasting en windbelasting. Op basis van die projectgegevens berekenen ze welk constructiemateriaal nodig is en maken ze de dakconsoles op maat. Iedere dakconsole krijgt in de fabriek exact dezelfde dakbedekking als op locatie.

Bevestiging met fixatie aan het dak

PV Systems en Breman Kampen waren overtuigd van Fixnordic. Bij dit project zorgen 58 betonankers voor een stormzekere bevestiging. Aan die betonankers zijn de speciale bitumen dakconsoles bevestigd. Om het dak weer waterdicht op te leveren, is iedere console vastgebrand aan de bestaande dakbedekking. Op de console zit een M12 penbout waaraan de montagerail vastzit. De voordelen van Fixnordic:
