Montage ankers en dakconsoles voor zonnepanelen

Montage ankers en dakconsoles voor zonnepanelen

Voor platte en hellende daken, met of zonder isolatie

Een montage anker voor zonnepanelen is dé oplossing wanneer ballast niet mogelijk of wenselijk is. Bijvoorbeeld bij een lichte dakconstructie, dikke isolatielaag of een gebouw op grote hoogte. In dat geval is het essentieel om het montagesysteem mechanisch te verankeren aan de dakconstructie. Technea levert complete systemen én losse ankers en dakconsoles, geschikt voor elk type dakbedekking en onderconstructie.

Met onze losse dakconsoles en ankers kun je elk type dak voorzien van een stormvaste verankering. Of het nu gaat om een garage, loods, stal of woontoren van 100 meter hoog.



Prefab montage ankers en dakconsoles: snel, veilig en waterdicht

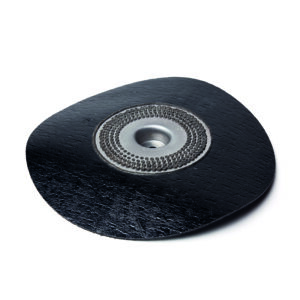

Onze dakconsoles zijn uniek. Je ontvangt een prefab oplossing die in de fabriek al wordt voorzien van een plakplaat bitumen, EPDM of PVC – afhankelijk van de bestaande dakbedekking. Op het dak hoeft de console alleen nog maar gebrand, geföhnd of verlijmd te worden. Dit bespaart tijd en voorkomt fouten tijdens de installatie.

Meer weten over de prefab oplossing? Bekijk de producten per dakbedekkingstype:



Dakconsole FixnordicCompleet montagesysteem vs losse montage ankers voor zonnepanelen

Voor eenvoudige projecten – zoals een carport of tuinschuur – kiezen installateurs soms voor losse ankers en consoles. Dat is mogelijk, maar dan vervalt de 10 jaar systeemgarantie. Uiteraard blijft de garantie op waterdichtheid gewoon gelden.

Voor complexe projecten bieden we een compleet montagesysteem, inclusief engineering en belastingberekening. We rekenen jouw project compleet door, waarbij we rekening houden met maximale wind- en sneeuwlast, hoogte van het gebouw, terreincategorie enzovoorts. Uit de berekening blijkt vervolgens hoeveel ankers je nodig hebt, waar je die moet plaatsen, in welke opstelling enzovoorts. Alleen dan is de 10 jaar systeemgarantie van toepassing, omdat alle onderdelen (van montageanker tot klem) exact op elkaar zijn afgestemd en doorgerekend.





Montageankers per daktype en constructie

Geisoleerd stalen dak? Schuine houten dakconstructie of betonnen ondergrond? Geen probleem, wij hebben een stormvaste bevestiging voor iedere situatie.

Elk dak is anders. De keuze voor het juiste montageanker is afhankelijk van factoren zoals de dakconstructie (hout, staal of beton), de hellingshoek, de aanwezigheid van isolatie, en de belasting door wind en sneeuw. Hieronder lichten we per daktype toe welke oplossingen wij adviseren – gebaseerd op praktijkervaring en technische onderbouwing.

Fixnordic - Jual Solar - Montage anker zonnepanelen - trapezium anker voor staal dak - kantelankerFixnordic - Jual Solar - Montage anker zonnepanelen - trapezium anker voor staal dak - kantelankerFixnordic - Jual Solar - Montage anker zonnepanelen - betonanker

Montagesysteem zonnepanelen voor schuin dak



hellend dak – stalen dakconstructie

Bij hellende daken is de zijwaartse belasting vaak groter, vooral bij dikkere isolatielagen of hogere windzones. Daarom adviseren we hier het gebruik van een trapezium kantelanker in combinatie met een console-adapter bij een hellend staaldak. Deze adapter zorgt ervoor dat de krachten niet op de isolatie drukken, maar worden overgebracht naar het verankerde deel van het dakanker.

Veelgebruikte oplossing:

  • Trapezium kantelanker met console-adapter
  • Geschikt voor sandwichpanelen of metalen golfplaatdaken

Zonnepanelen op pvc dak leggen



hellend dak – houten dakconstructie

Bij houten hellende daken onderscheiden we grofweg twee typen: daken opgebouwd met houten platen (bijvoorbeeld multiplex of OSB) en daken met zichtbare houten balken.

Afhankelijk van het project pas je een speciale houtschroef toe of een kantelanker. Ook voor een geïsoleerd hellend houten dak hebben we een oplossing. Bij een geïsoleerd dak wordt bovendien rekening gehouden met de isolatiedikte en dampremmende lagen.

Fixnordix - Jual Solar - Technea - Zonnepanelen op schuin beton dak met dakbedekking



hellend dak – betonnen dakconstructie

Voor betonnen daken is het belangrijk onderscheid te maken tussen massief beton en lichtgewicht gasbeton. Massief beton biedt voldoende draagkracht om direct te boren en te verankeren; in de meeste gevallen volstaat een robuust betonanker zonder plug.

Gaat het om gasbeton of cellenbeton, dan is extra aandacht vereist. Door de lagere druksterkte van het materiaal is maatwerk nodig – we adviseren daarom om in zulke gevallen vooraf contact met ons op te nemen voor gericht technisch advies.



Jual Solar - Ballastvrij montagesysteem - Zonnepanelen op stalen geisoleerd dak

plat dak – stalen dakconstructie

Op platte stalen daken – vaak bestaande uit trapeziumplaten – passen we in veel gevallen een trapezium kantelanker toe. Dit type anker grijpt achter het staal en verdeelt de krachten effectief zonder dat de isolatie belast wordt. Het systeem is toepasbaar op zowel warme als koude daken.

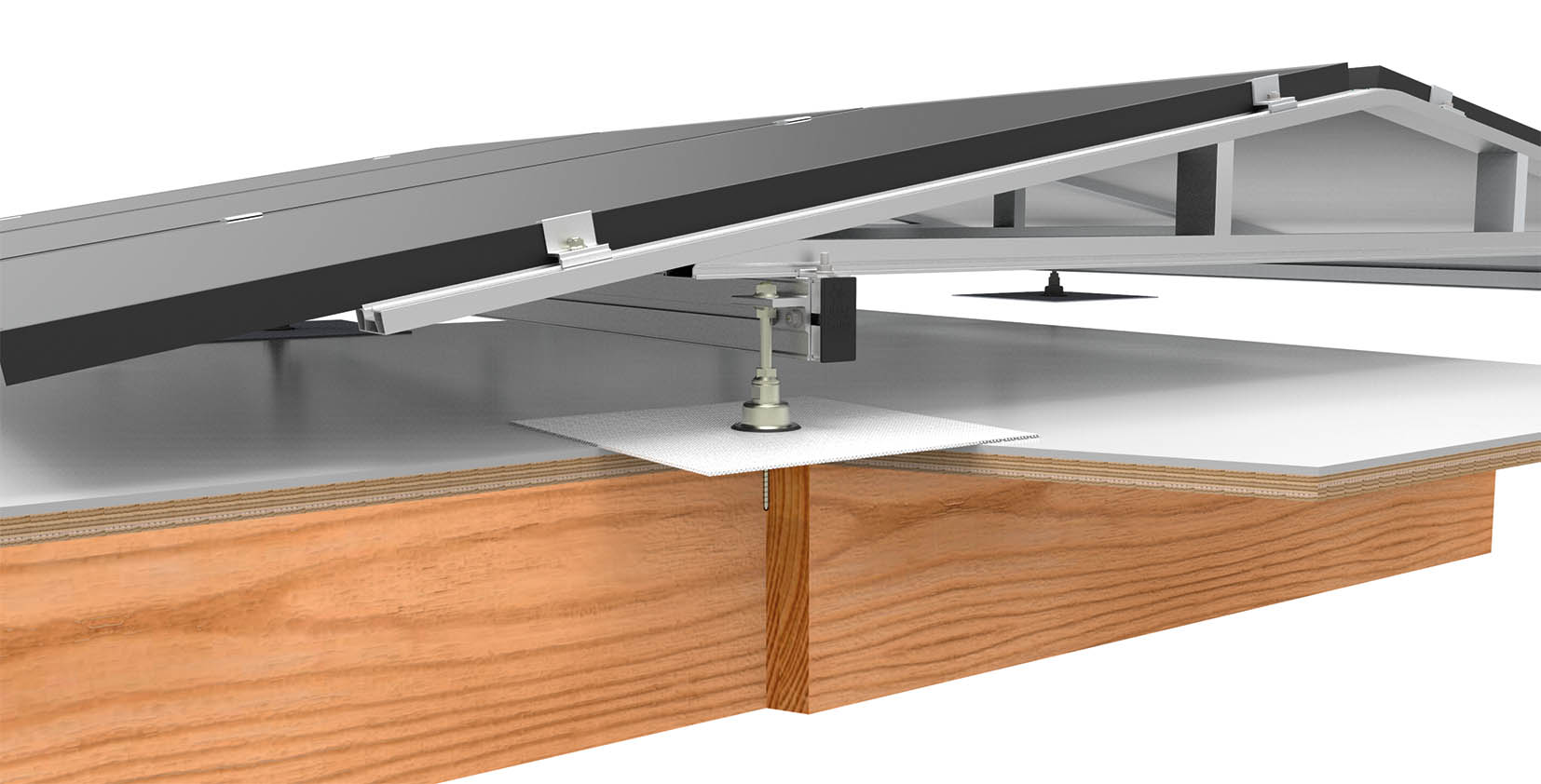

Plat houten dak zonder isolatie met zonnepanelen

plat dak – houten dakconstructie

Net als bij het houten hellend dak, heb je soms houten balken of juist een houten plaat als constructie. Daarnaast heb je daken zonder of met isolatie. De juiste ankeroplossing hangt af van de belasting, isolatieopbouw en bevestigingsmogelijkheden. Op basis van een bouwtekening of dakinspectie bepalen we welk type houtschroef of kantelanker het meest geschikt is.







Jual Solar - Ballastvrij montagesysteem - Massief betonnen dak

plat dak – betonnen dakconstructie

Zoals aangegeven bij het hellend beton dak is het onderscheid belangrijk tussen massief beton (waarmee direct geboord en verankerd kan worden) en lichtgewicht gasbeton (dat brozer is en specifieke aandacht vraagt). In beide gevallen is het belangrijk dat het anker geen druk uitoefent op de isolatie en er een thermisch onderbroken verbinding ontstaat. Onze dakconsoles in combinatie met betonankers bieden hiervoor een betrouwbare oplossing.



Waarom een montageanker voor zonnepanelen van Technea/FixNordic?

  • Geschikt voor elk type dakconstructie: beton, hout of staal
  • Oplossingen voor zowel platte als hellende daken
  • Prefab dakconsole met identieke dakbedekking
  • Snelle verwerking: branden, föhnen of verlijmen
  • Engineering en 10 jaar systeemgarantie bij complete systemen
  • Bewezen belastbaarheid bij wind en sneeuw



Meer weten of direct bestellen?

Ben je installateur en wil je weten welk montageanker voor zonnepanelen je nodig hebt? Neem contact op via 058 – 288 47 39 of log in op mijn.technea.nl om direct te bestellen.



Ben je installateur en benieuwd welk type anker je nodig hebt? Neem contact op via 058 – 288 47 39.
